SINAD: Määritelmä, kaava ja mittausopas

Tässä artikkelissa opit, mitä SINAD mittaa ja kuinka se arvioi signaalin yleisen laadun huomioimalla sekä kohinan että vääristymän.Näet kuinka mittausprosessi toimii puhtaan testiäänen käyttämisestä ei-toivottujen komponenttien erottamiseen ja tulosten muuntamiseen desibeleiksi.Ymmärrät myös kuinka SINAD eroaa SNR:stä, THD:stä ja ENOB:sta.Lisäksi artikkelissa hahmotellaan, missä SINADia käytetään yleisesti viestintä-, ääni- ja elektroniikkajärjestelmissä.

Katalogi

Kuva 1. SINAD-signaalien vertailukaavio

Mikä on SINAD?

SINAD (Signal-to-Noise and Distortion -suhde) mittaa signaalin puhtautta vertaamalla haluttua lähtöä laitteen tai vastaanottimen aiheuttamaan yhdistettyyn kohinaan ja vääristymään.Kuten kuvasta näkyy, puhdas lähetetty signaali sisältää vain päääänen, kun taas vastaanotettu lähtö sisältää usein yliaaltoja ja taustakohinaa, jotka heikentävät signaalin yleistä selkeyttä.Desibeleinä (dB) ilmaistu SINAD tarjoaa tarkan tavan arvioida signaalin laatua, vastaanottimen herkkyyttä sekä viestintä- ja äänijärjestelmien suorituskykyä.

SINAD-mittausjärjestelmän kaavio

Kuva 2. SINAD-mittausjärjestelmän kaavio

Yllä oleva kaavio havainnollistaa standardinmukaista SINAD-mittausasetusta, joka näyttää, kuinka kukin vaihe käsittelee signaalia testauksen aikana.Tyypillinen SINAD-mittauskokoonpano sisältää:

• Signaaligeneraattori – Tuottaa puhtaan viiteäänen

• Testattava laite (DUT) – Yleensä radiovastaanotin, vahvistin tai ADC

• Kaistanpäästö- tai lovisuodatin – Eristää tai poistaa taajuuden

• Äänianalysaattori / SINAD-mittari – Mittaa kokonaiskohinaa ja säröä

• Lähtövalvonta – Tarkistaa signaalin tehon testauksen aikana

SINAD-kaava

SINADin vakioyhtälö on:

Missä:

• Signaali – Haluttu ääni

• Melu – Tausta- tai lämpökohina

• Vääristymä – Harmoniset ja epälineaarisuudet

Jotkut analysaattorit käyttävät tehopohjaista muotoa:

Korkea SINAD tarkoittaa, että kohina ja vääristymät edustavat vain pientä osaa kokonaistuloksesta, mikä heijastaa parempaa järjestelmän suorituskykyä.

Kuinka SINAD toimii?

SINAD toimii mittaamalla, kuinka paljon ei-toivottua kohinaa ja säröä esiintyy puhtaan signaalin rinnalla sen jälkeen, kun se kulkee laitteen tai vastaanottimen läpi.Aluksi testattavaan laitteeseen (DUT) ruiskutetaan puhdas testiääni, joka varmistaa, että kaikki lähdön muutokset tulevat itse järjestelmästä.Analysaattori tutkii sitten ulostulospektrin ja tunnistaa signaalin, mahdolliset harmoniset säröt ja elektroniikan tuomat laajakaistakohinat.

Seuraavaksi lovisuodatin tai digitaalinen algoritmi poistaa sävyn jättäen taakseen vain kohina- ja särökomponentit.Tämä suodatettu tulos näyttää kuinka paljon alkuperäinen signaali on heikentynyt, kun se liikkui järjestelmän läpi.Lopuksi analysaattori vertaa jäljellä olevaa kohinaa + säröä kokonaislähtösignaaliin laskeakseen SINAD-arvon desibeleinä (dB).

Koska SINAD ottaa huomioon sekä kohinan että kaikenlaisen vääristymän, se tarjoaa realistisen ja kattavan kuvan todellisesta signaalin laadusta.Tämä tekee siitä arvokkaan vastaanottimen herkkyyden, äänen tarkkuuden ja ADC:iden ja muiden viestintä- tai signaalinkäsittelylaitteiden dynaamisen suorituskyvyn arvioinnissa.

Miten SINAD mitataan?

Kun olet ymmärtänyt SINADin toiminnan, seuraava askel on tutkia, miten SINADia mitataan käytännössä.Alla oleva kuva havainnollistaa tyypillistä SINAD-mittausasetusta ja näyttää kuinka signaali liikkuu laitteen kunkin vaiheen läpi.

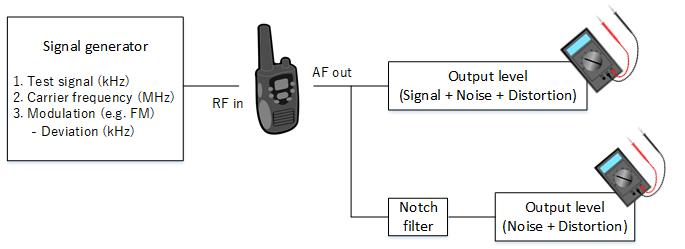

Kuva 3. SINAD-mittauslohkokaavio

Vaihe 1: Käytä tunnettua testiääntä

Aloitat SINAD-mittauksen syöttämällä puhtaan, tunnetun testisignaalin signaaligeneraattoristasi vastaanottimeen.Tämä on yleensä 1 kHz:n ääni äänitestausta varten tai moduloitu RF-kantoaalto viestintäjärjestelmissä.Käyttämällä ohjattua tuloa varmistat, että kaikki myöhemmin mittaamasi kohina tai vääristymä tulee testattavasta laitteesta (DUT) eikä lähteestä.

Vaihe 2: Kaappaa lähtösignaali

Kun testisignaali kulkee vastaanottimen läpi, mittaat täyden lähdön, joka sisältää pääsignaalin, harmonisen vääristymän ja kaikki piirien lisäämät lämpö- tai sähkökohinat.Tämä antaa sinulle selkeän kuvan siitä, kuinka vastaanotin muuttaa alkuperäistä ääntä ja antaa SINAD-mittarin havaita keskinäismodulaation ja muut ei-toivotut komponentit.Kaaviossa tämä vastaa "Signaali + kohina + vääristymä" -mittauspolkua.

Vaihe 3: Poista ääni

Eristääksesi kohinan ja vääristymän reitität lähdön lovisuodattimen läpi, joka poistaa päätestiäänen.Suodatin vaimentaa jyrkästi taajuutta jättäen ei-toivotut komponentit koskemattomiksi.Tämä antaa sinulle puhtaan mittauksen vain melusta + vääristymisestä, kuten kaavion toisessa polussa näkyy.

Vaihe 4: Laske SINAD-suhde

Kun molemmat mittaukset on tallennettu, voit nyt verrata Noise + Distortion -tasoa koko lähtöön, joka sisältää signaalin + kohina + vääristymän.Tämä vertailu osoittaa, kuinka suuri osa vastaanottimen lähdöstä on puhdasta, käyttökelpoista signaalia verrattuna ei-toivottuihin esineisiin.Jos kohina ja särö ovat korkeat, SINAD-arvo laskee, mikä osoittaa heikompaa signaalin laatua.

Vaihe 5: Muunna tulos desibeleiksi

Lopuksi muunnat SINAD-suhteen desibeleiksi (dB), jotta eri järjestelmien suorituskykyä on helpompi vertailla.dB:n avulla voit nopeasti arvioida vastaanottimen herkkyyttä, äänen selkeyttä ja laitteen yleistä suorituskykyä.Korkeampi SINAD-arvo tarkoittaa, että järjestelmäsi tuottaa paremman signaalin puhtauden pienemmällä säröllä.

SINADiin vaikuttavat ongelmat

Useat tekijät voivat heikentää SINADin suorituskykyä:

• Sähköinen kohina (lämpökohina, EMI, häiriöt)

• Harmoninen särö vahvistimista tai ADC:n epälineaarisuudesta

• Vaihekohina RF-oskillaattorissa

• Riittämätön suodatus vastaanottimissa

• Maadoitus- ja suojausongelmat

• Kaistanleveyden rajoitukset

• Impedanssin epäsopivuus

SINAD vs SNR vs THD vs ENOB

SINAD, SNR, THD ja ENOB ovat toisiinsa liittyviä mittauksia, mutta jokainen kuvaa signaalin laatua eri tavalla.Kun ymmärrät niiden erot, on helpompi tietää, mitä mittaria käyttää testaukseen tai analysointiin.Alla olevassa taulukossa on yhteenveto niiden vertailusta.

Aspekti	SINAD	SNR	THD	ENOB
Määritelmä	Suhde signaalin yhdistetyksi kohinaksi ja säröksi	Suhde vain signaali-kohina	Suhde harmonisista perusarvoihin	Tehokas SINADista johdettu resoluutio
Ensisijainen Keskity	Yhteensä dynaaminen suorituskyky	Melu puhtaus	Lineaarisuus ja harmoninen särö	Realistinen bitin suorituskyky
Lähtö Yksikkö	dB	dB	dB tai %	Bittiä
Analyysi Kaistanleveys	Kokonainen spektrisisältö paitsi DC	Melu vain bändi	Harmoninen taajuuksia	Perustuu SINAD-kaistanleveydellä
Melu Inkluusio	Kyllä	Kyllä	Ei	Epäsuora
Vääristymä Inkluusio	Kaikki tyypit	Ei mitään	Harmoniset	Epäsuora
Mittaus menetelmä	FFT melu + säröpoisto	FFT yliaaltoja lukuun ottamatta	FFT harmonisten amplitudien mittaamiseen	Laskettu käyttämällä kaavaa
Pakollinen Testisignaali	Puhdas sävy lähellä täyttä skaalaa	Sama sävy kuin SINAD	Puhdas sini	Seuraa SINAD testi
Pakollinen Instrumentointi	Korkea resoluutio FFT analysaattori	Spektri analysaattori tai ADC FFT	Harmoninen mittausasetus	Laskin vain
Sovellukset	ADC/DAC validointi, RF-vastaanottimet, ääni	Vähämeluinen vahvistimen testaus, ADC-kohinalattia	Vahvistin lineaarisuus, äänen puhtaus	Muunnin valinta ja suunnittelu budjetointi

SINADin sovellukset

RF ja langaton viestintä

SINADia käytetään laajalti RF- ja langattomissa järjestelmissä arvioimaan, kuinka hyvin vastaanotin pystyy havaitsemaan heikot signaalit.Se auttaa määrittämään vastaanottimen herkkyyden näyttämällä kuinka paljon kohinaa ja vääristymiä esiintyy demoduloinnin jälkeen.Tämä tekee SINADista keskeisen mittarin yleisen RF-suorituskyvyn arvioinnissa ympäristöissä.

ADC ja DAC karakterisointi

Monet käyttävät SINADia ADC:iden ja DAC:ien lineaarisuuden ja tarkkuuden tarkistamiseen testauksen aikana.Se näyttää kuinka paljon kohinaa ja säröä vaikuttavat muuntimen lähtöön.Analysoimalla SINADia voit määrittää laitteen todellisen käyttökelpoisen resoluution.

Äänilaitteiden testaus

SINAD mittaa äänisignaalien selkeyttä ja puhtautta laitteissa, kuten vahvistimissa, miksereissä ja tallennuslaitteissa.Se korostaa ei-toivottuja vääristymiä ja taustamelua, jotka vaikuttavat äänenlaatuun.Tällä mittarilla voit varmistaa, että äänijärjestelmät tuottavat puhtaan ja tarkan äänen.

Elektronisten järjestelmien suunnittelu

SINAD auttaa tunnistamaan ongelmat suodatuksessa, maadoituksessa ja suojauksessa elektronisissa piireissä.Analysoimalla signaalin laatua se voi optimoida asettelun ja vähentää ei-toivottuja häiriöitä.Tämä varmistaa vakaamman ja luotettavamman järjestelmän suorituskyvyn käytön aikana.

Mittauslaitteiden kalibrointi

SINADia käytetään varmistamaan, että analysaattorit, radiot ja testilaitteet toimivat määritetyllä tarkkuudella.Se varmistaa, että melu- ja vääristymistasot pysyvät hyväksyttävissä rajoissa.Säännöllinen SINAD-kalibrointi varmistaa yhdenmukaiset ja luotettavat mittaustulokset.

Johtopäätös

SINAD toimii kattavana signaalin laadun indikaattorina, koska se ottaa huomioon sekä kohinan että vääristymän yhdessä mittauksessa.Prosessin yksityiskohtaiset vaiheet osoittavat, kuinka järjestelmä muokkaa puhdasta syötettä ja kuinka nämä muutokset vaikuttavat suorituskykyyn.Sen vertailu muihin mittareihin selventää SINADin erityistä arvoa dynaamisen käyttäytymisen arvioinnissa.Eri sovellukset osoittavat sen merkityksen testauksessa, kalibroinnissa ja luotettavien elektronisten järjestelmien suunnittelussa.
