Tipejä terminaalilohkoliittimiä

Tässä artikkelissa selitetään, mitkä terminaaliliittimet ovat, miten ne toimivat ja miksi niitä käytetään laajasti sähköjärjestelmissä.Opit niiden yhteysmenetelmistä, erityypeistä, kiinnitystekniikoista ja heidän aiheuttamistaan ​​eduista ja haitoista.Jokainen osa on suunniteltu antamaan sinulle selkeä ja käytännöllinen ymmärrys, jota tuetaan esimerkeillä ja visioilla.

Luettelo

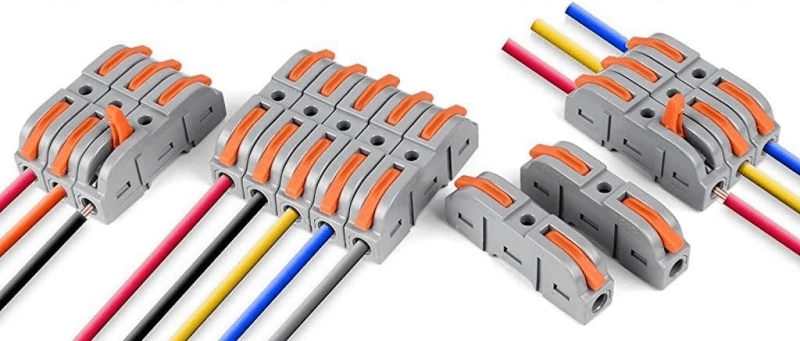

Kuva 1. Liittimen lohkoliittimet

Mikä on päätelaitteen liittimet

Päätelappilähettimet ovat modulaarisia sähkökomponentteja, jotka on suunniteltu liittymään kahteen tai useampaan johtimeen suojaavassa eristyskehossa.Niiden ensisijainen tehtävä on luoda luotettava yhteyspiste johtimien välillä säilyttäen samalla turvallisuutta että organisaatiota sähkökokoonpanoissa.

Jokainen liitin koostuu yleensä kahdesta osasta: eristetty kotelo, joka on tyypillisesti valmistettu kestomuovisesta materiaalista ja johtavasta elementistä, joka on usein valmistettu kuparista tai messinkiseoksista.Kotelo estää vahingossa tapahtuvaa kosketusta ja tarjoaa mekaanisen stabiilisuuden, kun taas johtava elementti muodostaa sähköreitin johtojen välillä.

Päätelohkojen liittimet ovat yleensä modulaarisia, mikä mahdollistaa niiden järjestämisen peräkkäin standardisoitujen kiinnitysjärjestelmien, kuten DIN -kiskojen, pitkin.Tämä modulaarisuus mahdollistaa johdotusjärjestelyjen laajentamisen tai muokkaamisen tehokkaasti muuttamatta koko asennusta.

Teknisessä kirjallisuudessa terminaalilohkojen liittimet voidaan myös viitata terminaalinauhoiksi, ruuvipäätteiksi, esteinauhoiksi, liitäntäliittimiksi, läpimurtoliittimistä tai liitettävistä päätelappaleista.Vaikka terminologia eroaa, kukin nimeäminen viittaa samaan perusperiaatteeseen: jäsennelty komponentti, joka turvaa ja järjestää sähköjohtimia johdonmukaisella ja käyttökelpoisella tavalla.

Liitemenetelmät terminaalilohkoliittimissä

Päätelohkoliittimet on suunniteltu erilaisilla mekanismeilla johtimien pitämiseksi turvallisesti paikoillaan.Menetelmän valinta riippuu sovelluksesta, johdin tyypistä ja siitä, kuinka usein yhteyksiä on muutettava.Alla on yleisimmät teollisuudessa käytetyt yhteysmenetelmät.

Liitäntä

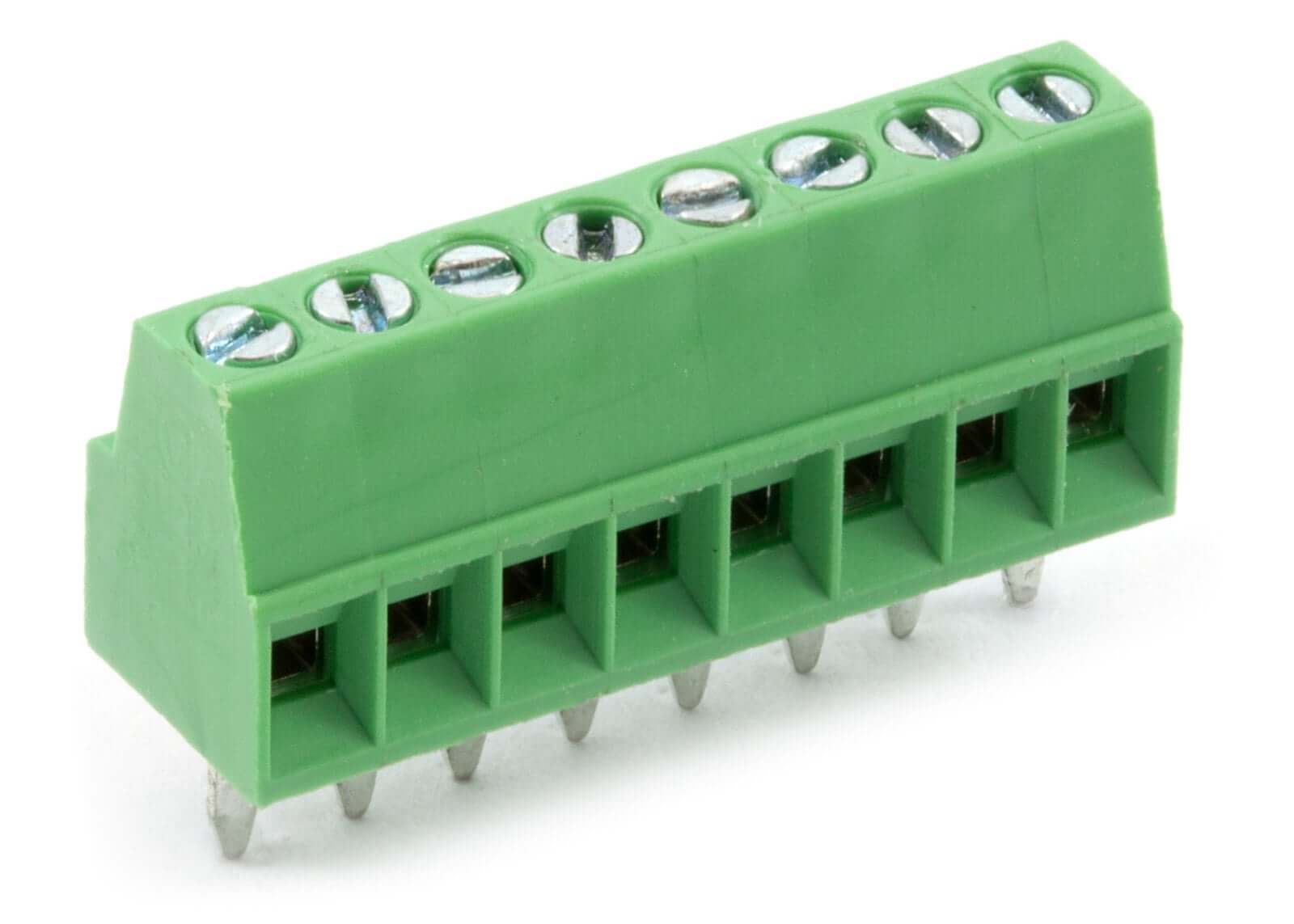

Kuva 2. Kierrä liittimen liitin

Ruuvi-liitinlohkoliitin on yksi yleisimmin käytetyistä sähköjärjestelmien liitäntämenetelmistä, ja siinä käytetään ruuvipidikettä johtimien kiinnittämiseen.Tässä mallissa ruuvi kohdistuu mekaaniseen paineeseen, joka purkaa johdin suoraan liittimen sisällä sijaitsevaa johtavaa elementtiä vasten.Tämä luo kiinteän ja vakaan sähköreitin.

Tarttumisen vahvuus varmistaa, että lanka pysyy turvallisesti paikallaan normaaleissa käyttöolosuhteissa.Liiallinen kiristyminen voi kuitenkin muodonmuutoksen tai rikkoa johtimen, mikä ei vain heikentä mekaanista pitoa, vaan voi myös vaarantaa sähköisen suorituskyvyn.Tästä syystä oikea vääntömomentti on tärkeä asennettaessa ruuvi-liittimiä.

Tämä menetelmä on laajalti käyttöön teollisessa ja kaupallisessa johdotuksessa, koska se yhdistää suoraviivaisen asennuksen luotettavaan pitkäaikaiseen suorituskykyyn.Suunnittelu mahdollistaa myös toistuvan kiristymisen ja löysäämisen, kun johdot on vaihdettava tai säädettävä, joten se on monipuolinen sovellusalueille.

Esteyhteys (Eurooppa -liitin)

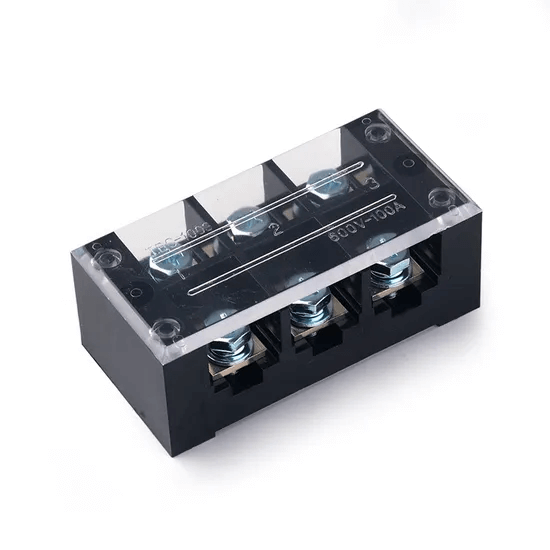

Kuva 3. Esteen liitinlohkoliitin

Estepäätelohkoliitin, jota usein kutsutaan a Euroopan liitin, sisällyttää eristävät seinät terminaalien välillä turvallisuuden ja erottelun parantamiseksi.Tämä tyyppi toimii samalla tavalla kuin ruuvi-liittimet, mutta sisältää eristävät seinät vierekkäisten liittimien välillä.Näillä esteillä on tärkeä rooli erottelun ylläpitämisessä johtimien välillä ja lyhytaikaisten piirien riskin vähentämisessä.

Eristävien osioiden lisäksi tietyt mallit sisältävät läpinäkyvät tai irrotettavat kannet, jotka suojaavat johdotuksen pölystä, kosteudesta tai vahingossa tapahtuvasta kosketuksesta.Tämä lisäsuoja tekee esteliittimistä erityisen soveltuvat ympäristöihin, joissa olosuhteet voivat altistaa johdotuksen fyysiselle tai ympäristöstressille.

Yhdistämällä ruuvi-kiinnittimen mekaaninen lujuus sisäänrakennetulla eristyksellä, esteliittimet tarjoavat turvallisemman ja hallitumman johdon lopettamisen menetelmän.Niitä käytetään laajasti virranjakelu- ja ohjauspiireissä, joissa tarvitaan luotettavuus ja selkeä erotus yhteyksien välillä.

Keväthäkkiyhteys

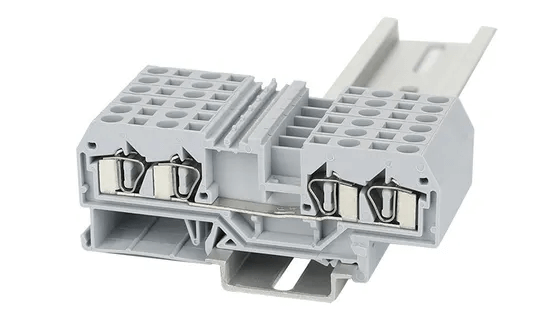

Kuva 4. Spring-Cage-liitinlohkoliitin

Jousikorkkipäätepohjaliitin kiinnittää johdot käyttämällä kevätjännitys Ruuvin paineen sijasta, yhdenmukainen ja huoltovapaa kosketus.Tässä kokoonpanossa kapellimestari asetetaan terminaaliin, ja jousielementti soveltaa vakiovoimaa luotettavan kosketuksen ylläpitämiseksi johtavan polun kanssa.

Asennuksen varmistamiseksi holkki puristetaan usein lankalle ennen asettamista.Tämä tarjoaa puhtaamman yhteyden ja estää joustavan johtimen säikeet leviämästä.Jousen kytkemiseksi tai vapauttamiseksi tarvitaan pieni ruuvitaltta tai erikoistunut vapautustyökalu.

Jousihäkkiliittimet arvostetaan niiden asennusnopeuden ja yhdenmukaisen suorituskyvyn suhteen.Koska ne eivät ole riippuvaisia ​​vääntömomentista, ylikuormitus ei vaikuta liiton laatuun, mikä voi tapahtua ruuvipohjaisilla menetelmillä.Tämä tekee niistä sopivia sovelluksiin, joissa tarvitaan toistuvia yhteyksiä tai nopeaa huoltoa.

Push-in tai push-fit -yhteys

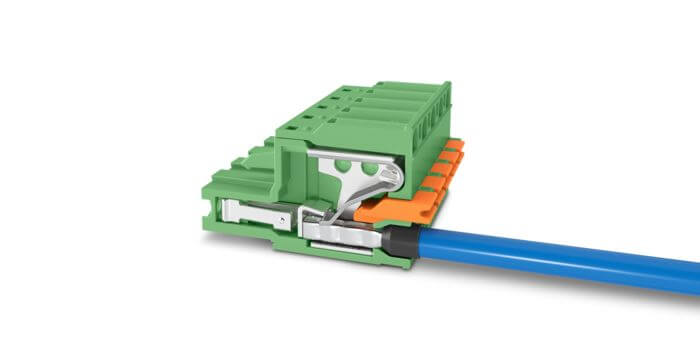

Kuva 5. Push-in-liittimen liitin

Push-in-liittimen liitin, joka tunnetaan myös nimellä Push-fit-yhteys, sallii suoran kapellimestarin lisäyksen nopeaan ja luotettavaan johdotukseen.Tässä suunnittelussa kapellimestari asetetaan suoraan terminaaliin, kunnes se lukittuu turvallisesti paikoilleen.Mekanismi varmistaa kiinteän sähkökontaktin ilman lisäkirjoitusta.

Kuten jousikäkkiliittimet, monet push-in-mallit vaativat ferruleiden käyttöä johdonmukaisen ja luotettavan kosketuksen takaamiseksi.Tämän tyyppinen erotusominaisuus on lisäyspisteen viereen sijoitettu vapautuspainike tai vipu, joka mahdollistaa johdon irtautumisen nopeasti.Tämä järjestely yksinkertaistaa sekä asennusta että poistamista, mikä tekee menetelmästä erittäin tehokkaan tilanteissa, joissa johdotusmuutokset ovat usein välttämättömiä.

Push-in-liittimiä käytetään laajasti ohjauspaneeleissa ja modulaarisissa järjestelmissä, joissa nopea asennus ja suoraviivainen huolto ovat prioriteetteja.Heidän suunnittelunsa tukee puhtaita, luotettavia yhteyksiä vähentäen samalla johdotustehtäviin tarvittavaa aikaa.

Eristyksen siirtymäyhteys (IDC)

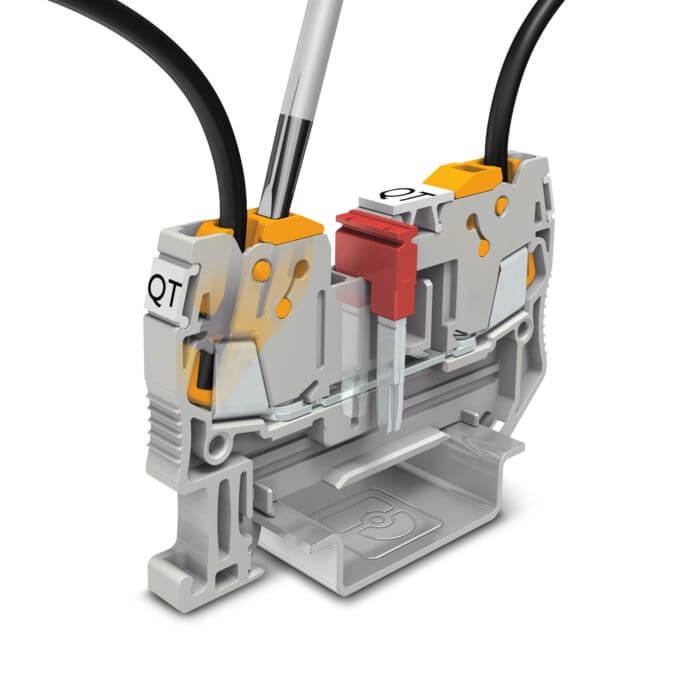

Kuva 6. Eristyssiirtoliitin (IDC)

Eristyssiirtoliitin (IDC) mahdollistaa johtimien asettamisen ilman strippauseristystä käyttämällä metalliterät eristyskerroksen lävistämiseksi.Liittimen sisällä terävät metalliterät lävistävät eristyskerroksen läpi ja luovat suoran kosketuksen johtimeen.Tämä prosessi eliminoi pre-stripping-tarpeen, mikä lyhentää asennusaikaa ja minimoi käsittelyvirheet.

IDC -liittimet kehitettiin alun perin kiinteille johtimille, joissa terät voivat viipaloida puhtaasti eristyksen läpi.Moderneja malleja on kuitenkin hienostunut myös hukkaantuneisiin johtimiin, laajentaen niiden sovellusvalikoimaa.Tämä sopeutumiskyky tekee IDC -liittimistä, jotka sopivat sekä televiestinnään että teollisuusjohdotukseen, joissa vaaditaan nopeaa, luotettavaa ja johdonmukaista yhteyksiä.

Yhdistämällä helppokäyttöisyys luotettavan suorituskyvyn kanssa IDC -liittimet tarjoavat käytännön vaihtoehdon perinteisille menetelmille, etenkin järjestelmissä, joissa monet päätelmät on tehtävä nopeasti ja johdonmukaisesti.

Liite

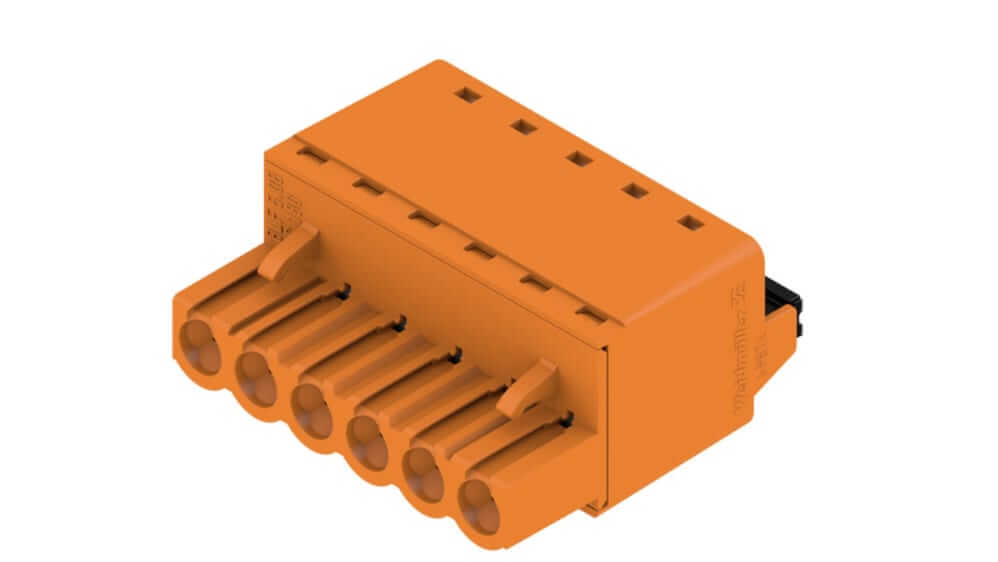

Kuva 7

Pluggoitava terminaalilohkoyhteys toimii pistorasian periaatteessa, mikä mahdollistaa nopean katkaisun ja yhteydenpidon uudelleen kytkemättä.Tässä järjestelmässä johdin kiinnitetään irrotettavassa pistokkeessa kiinnitysmenetelmällä ja pistoke asetetaan sitten vastaavaan pistorasiaan.Tämä luo luotettavan sähköreitin samalla kun yhteyden ero voidaan erottaa nopeasti tarvittaessa.

Pluggoitavissa olevia liittimiä käytetään laajasti laitteissa, jotka vaativat usein katkaisua tai vaihtoa.Niiden suunnittelu eliminoi uudelleenjohtotarpeen, mikä vähentää ylläpitoaikaa ja minimoi johtimien vahingoittamisen riskin toistuvien asennusten aikana.Tämän ominaisuuden takia niitä käytetään yleisesti modulaarisissa järjestelmissä, ohjauslaitteissa ja kenttäjohdotusasetuksissa, joissa joustavuus ja käyttökelpoisuus ovat prioriteetteja.

Tämä yhteysmenetelmä yhdistää helppokäyttöisyyden turvallisella suorituskyvyllä, mikä sopii hyvin sovelluksiin, jotka vaativat sekä luotettavuutta että mukavuutta.

Välilehtiyhteys

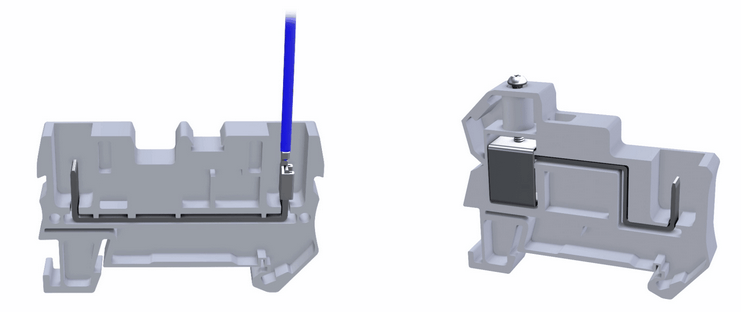

Kuva 8. TAB -liittimen päätelohko

Tab-tyylinen terminaalilohkojen liitin muodostaa sähkökosketin litteän metalli-välilehden läpi, joka on tyypillisesti paritettu puristettujen tai juotetun liittimien kanssa.Tässä mallissa kapellimestari valmistetaan ensin liittimellä, joka liukuu tiukasti välilehdelle.Lanka voidaan purkaa tai juottaa liittimeen etukäteen, mikä varmistaa sekä mekaanisen vakauden että sähköisen jatkuvuuden.

Jotkut välilehden liittimet on rakennettu hybridi -kokoonpanoihin, joissa toinen puoli käyttää välilehden liitäntää ja toinen puoli sisältää ruuvirakan.Tämä kaksoisjärjestely lisää joustavuutta sallimalla erilaiset lopetusmenetelmät samassa lohkossa.

TAB -yhteydet arvostetaan niiden suoraviivaiseksi kokoonpanoon ja sopeutumiskykyyn, mikä tekee niistä sopivia sovelluksiin, jotka vaativat nopeaa kiinnitystä ja irrottamista samalla kun tarjoavat silti luotettavan yhteyden.

Tipejä terminaalilohkoliittimiä

Päätelohkoliittimet eivät ole vain määritelty sen mukaan, kuinka ne yhdistävät johdot, vaan myös heidän palvelemansa erityiset toiminnot.Sovelluksesta riippuen eri tyypit on suunniteltu käsittelemään maadoitusta, suojausta tai erikoistuneita signaalivaatimuksia.

Maaperänlohkoliitin

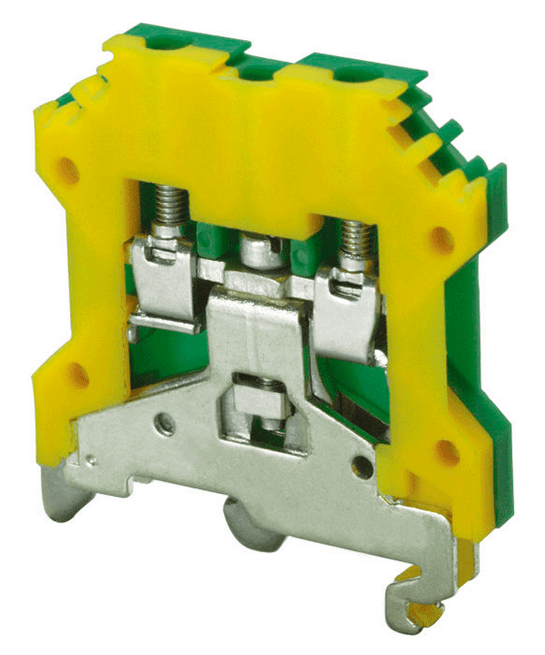

Kuva 9. Maapallon liitäntäliitin

Maapäätepohjaliitin on erikoistunut komponentti, joka yhdistää saapuvat johtimet suoraan maahan kiinnityspinnan kautta, tyypillisesti DIN -kisko.Tämä yhteys varmistaa, että mikä tahansa ylimääräinen sähkövaraus on turvallisesti purettu, mikä suojaa sekä laitteita että henkilöstöä mahdollisilta vaaroilta.

Sulakepäätteen liitäntä

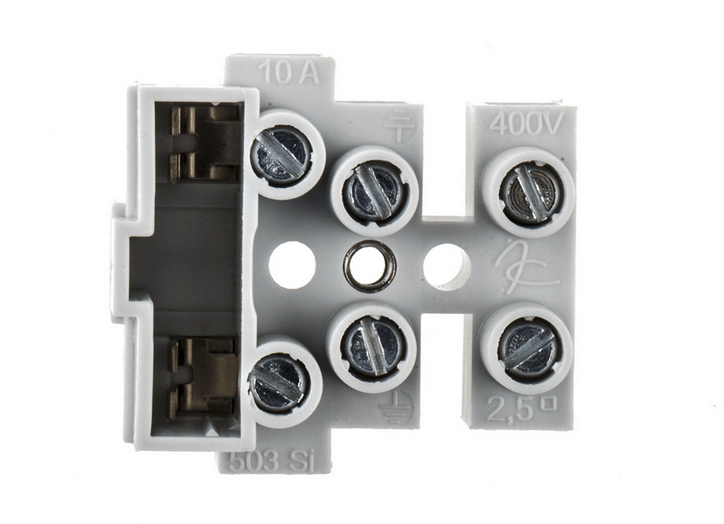

Kuva 10. Sulakkeen liitinliitin

Sulakkeen pääteosin liitin integroi johtimen päättymisen sisäänrakennetulla ylivirtasuojauksella yhdistämällä yhteystoiminnot ja piirin turvallisuus yhdessä komponentissa.Tässä kokoonpanossa sulake sijoitetaan sarjaan tulo ja ulostulon välillä, poistamalla ulkoisten sulakkeenpidikkeiden tarve ja piirin suunnittelun yksinkertaistaminen.

Monissa moderneissa sulakkepäätteen lohkoissa on LED -indikaattori, joka valaisee, kun sulake on puhallettu.Tämä ominaisuus tarjoaa nopean visuaalisen signaalin vikasta, vähentää vianetsintäaikaa ja mahdollistaa nopeamman vaihdon.

Termoelementtiliittimen liitin

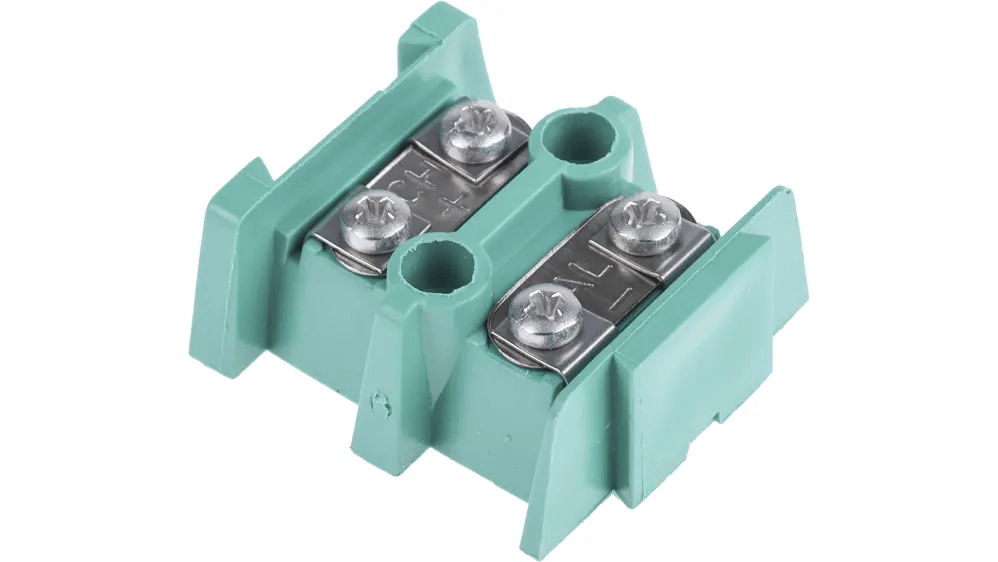

Kuva 11. Termoelementtiliittimen liitin

Termoelementtiliittimen liitin on erikoistunut muotoilu lämpötilan mittaussovelluksille, varmistaen tarkan signaalin lähetyksen estämällä ei -toivotut liitäntäjännitteet.Toisin kuin tavanomaiset liittimet, tämä malli estää ei -toivottujen risteysten luomisen, jotka voisivat luoda lisäjännitteitä ja häiritä lukemien tarkkuutta.

Tietyissä malleissa sisäinen kosketusliuska on valmistettu samasta materiaalista kuin itse termoelementtilanka.Tämä lähestymistapa varmistaa yhdenmukaiset lämpö- ja sähköominaisuudet kytkentäpisteessä, mikä auttaa ylläpitämään tarkkoja mittauksia.

Monitasoinen päätetason liittimet

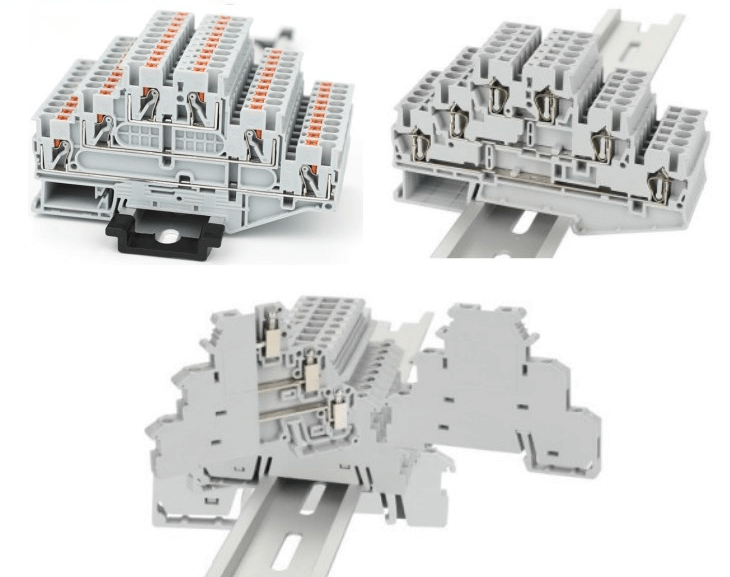

Kuva 12. Monitasoinen päätetason liittimet

Kuva näyttää esimerkkejä monitasoisista päätelaitteen liittimistä, jotka on suunniteltu säästämään tilaa pinoamalla useita johdotustasoja yhteen koteloon.Jokainen taso tarjoaa riippumattoman johtavan polun, joten useat piirit voidaan ohjata pystysuoraan sen sijaan, että leviäisivät DIN -kiskoon.

Tyypilliset mallit sisältävät kaksinkertaisen tason ja kolminkertaisen liittimen.Kolminkertaisessa versiossa on pohja-, keski- ja yläkerrokset, joista jokaisella on oma yhteys.Kaaviossa nämä on yleensä merkitty nimellä B, M ja T selkeyden vuoksi asennuksen ja ylläpidon aikana.

Tämä malli hyödyntää tehokkaasti paneelien syvyyttä ja leveyttä pitäen johdotuksen tiheä, mutta järjestettävä.Monitasoiset liittimet kiinnitetään tavallisiin DIN-kiskoihin ja niitä on saatavana ruuv-, jous- tai työntötyyleinä, usein tuella lisävarusteille, kuten merkintänauhoille ja testipisteille.

Asennusmenetelmät

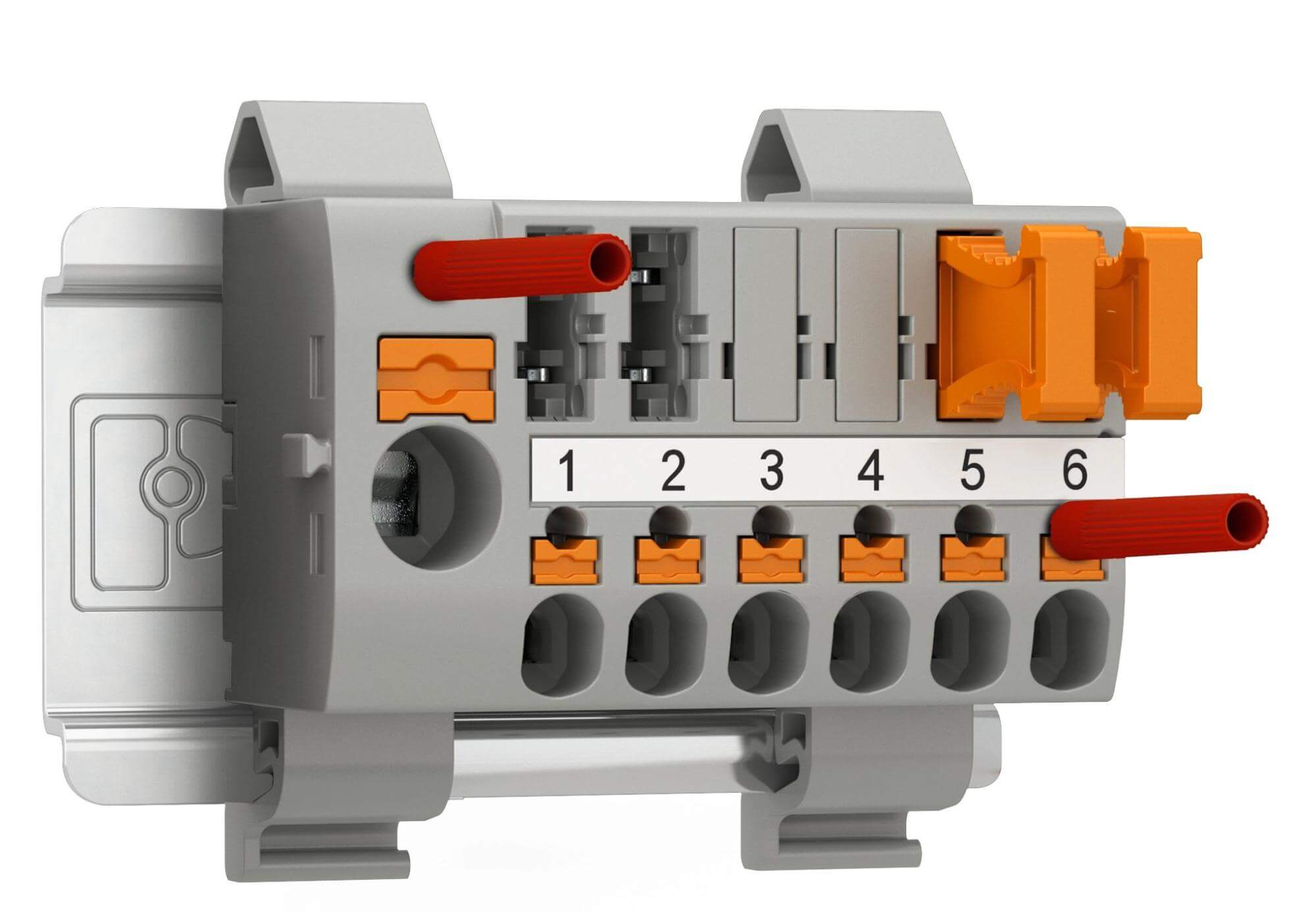

Kuva 13. DIN -kiskoon asennettava liitinliitin

Yleisin asennusmenetelmä terminaalilohkoliittimille on Din -rautatiejärjestelmä, standardoitu metallinauha, jota käytetään kansainvälisesti sähkö- ja ohjauspaneeleissa.Se tarjoaa sekä rakennetuen että tarkan kohdistuksen liittimille ja muille modulaarisille laitteille.

Päätelohkot on suunniteltu napsauttamaan tai liukumaan kiskoon, mikä mahdollistaa nopean asennuksen ja helpon uudelleen sijoittamisen.Vakauden vuoksi kisko on kiinnitetty tiukasti paneelin taustalevyyn, ja stopperit lisätään usein päihin estääksesi liittimet siirtymisen.Kun eri komponenteilla on sama kisko, erottimia voidaan käyttää asianmukaisen etäisyyden ylläpitämiseen ja sähköisen kosketuksen välttämiseen.

Monissa sovelluksissa DIN -kisko toimii myös maadoituspoluna, kun se on oikein sitoutunut koteloon.Tämä kaksoisrooli parantaa sekä mekaanista vakautta että sähköturvallisuutta.Kaiken kaikkiaan DIN -kiskon kiinnitys varmistaa, että liittimet pysyvät turvallisina, helposti saatavissa ja käyttökelpoisina koko järjestelmän koko elämän ajan.

Miksi käyttää päätelappiläkkiä

Päätelohkoliittimet tarjoavat käytännöllisen ratkaisun paneelien ja laitteiden sähköliitäntöjen hallintaan.Sen sijaan, että luottaisivat johtimien juottamiseen tai nauhoittamiseen, ne sallivat johtimien turvaamisen vakaan kehyksen sisällä.Tämä johtaa yhteyksiin, jotka eivät ole vain luotettavia, vaan myös helpompia käyttää ja ylläpitää.

Joustavuus

Päätelappiläilijoiden keskeinen etu on niiden kyky mukauttaa johdotuksen muutokset.Johdot voidaan lisätä tai poistaa ilman vaikeuksia, mikä tekee järjestelmän muutoksista ja päivityksistä tehokkaampia.Tämä joustavuus on erityisen hyödyllinen asetuksissa, joissa säädöt tai laajennukset ovat osa jatkuvaa ylläpitoa.

Organisaatio

Liittimalohkoliittimien käyttäminen pitää johdotuksen jäsenneltynä ja selvästi järjestettynä.Siisti kohdistetut yhteydet vähentävät visuaalista sotkua ja tekevät piireistä helpompaa jäljittää.Tämä organisaatiotaso lyhentää vianetsintäaikaa ja auttaa varmistamaan, että sähköpaneelit pysyvät turvallisina ja hallittavissa.

Turvallisuus

Päätelohkoliittimet tarjoavat turvalliset ja vakaat yhteydet, jotka minimoivat löysän tai viallisen johdotuksen riskin.Toisin kuin teipattuja tai kierrettyjä johtimia, nämä liittimet ylläpitävät tasaista kosketusta vähentäen epäonnistumisten todennäköisyyttä, joka voi johtaa vaarallisiin olosuhteisiin.

Kestävyys

Moniin malleihin kuuluvat suojaava eristys ja suojaukset, jotka pidentävät yhteyksien käyttöiän käyttöä.Nämä ominaisuudet vähentävät kulumista ja suojaa vahingossa tapahtuvaa kosketusta vastaan, mikä varmistaa, että johdotusjärjestelmät ovat edelleen luotettavia jopa vaativissa ympäristöissä.

Päätelaitteen liittimien edut ja haitat

Edut	Haitat
Matala kustannukset verrattuna erikoistuneisiin liittimiin	Altti löysääminen värähtelyn tai shokin alla
Nopea Asennus, juottamista ei tarvita	Aika Kuluttaminen suurille langalle
Modulaarinen ja skaalautuva, tukee puhdasta asettelua	Ottaa enemmän tilaa kuin kompaktit liittimet
Turvallisuus Ominaisuudet, kuten eristys ja testipisteet	Rajoitettu Suoja ankarissa ympäristöissä
Helppo Huolto, johdot voidaan vaihtaa tai uudelleen	Ei Soveltuu usein pistoke-/irrotetulle syklille
Materiaali Yhteensopivuus auttaa hallitsemaan lämpörasitusta	Liiallinen voi vahingoittaa johtimia
Korkea Johdotustiheys mahdollinen monitasoisilla lohkoilla	Alentaa Joissakin perussuunnitelmissa
Järjestäytynyt paneelit ja selkeä reititys	Sopimaton erittäin kompakti- tai kannettavia laitteita
