Mikroprosessori vs. integroitu piiri: tyypit, toiminnot, sovellukset ja erot

Tämä opas on kyse mikroprosessoreista ja integroiduista piireistä (ICS).Se selittää mitä he ovat, miten he toimivat ja mihin he käyttävät.Opit erityypeistä, kuinka ne rakennetaan, kuinka niitä käytetään laitteissa, kuten puhelimissa ja tietokoneissa, ja miten ne voidaan korvata tai päivittää.Se näyttää myös kunkin hyvät ja huonot puolet ja antaa todellisia esimerkkejä ymmärtämään paremmin.

Luettelo

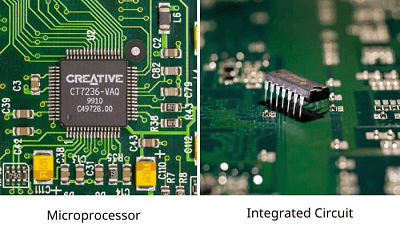

Kuva 1. Mikroprosessori vs. integroitu piiri

Mikä on mikroprosessori?

Eräs mikroprosessori on pieni siru, joka toimii tietokoneen tai digitaalisen laitteen aivoina.Se suorittaa ohjeita, kuten matematiikan tekeminen, arvojen vertaaminen ja järjestelmän muiden osien hallinta.Mikroprosessoreita käytetään tietokoneissa, puhelimissa ja monissa älylaitteissa.

He käsittelevät monia vaiheita järjestyksessä, ohjeiden käsittely, tietojen käsittely ja tulosten antaminen.Tämän avulla he voivat suorittaa ohjelmia, vastata panokseen ja hallita tehtäviä nopeasti ja tehokkaasti.

Vaikka mikroprosessori on eräänlainen integroitu piiri, sillä on erityinen työ: monenlaisten ohjeiden käsittely koko järjestelmän hallitsemiseksi.

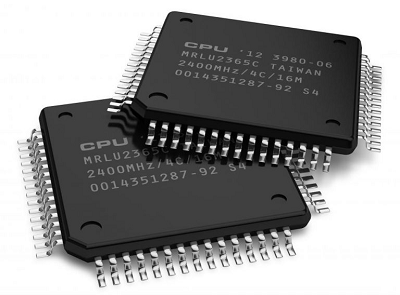

Kuva 2. Mikroprosessori

Mikä on integroitu piiri?

Integroitu piiri (IC) on pieni siru, jossa on monia elektronisia osia, kuten transistorit ja vastukset, jotka kaikki on rakennettu yhdelle pinnalle.Nämä osat toimivat yhdessä tehdäkseen tietyn tehtävän, kuten tietojen tallentaminen, signaalien lisääminen tai päätösten tekeminen piirissä.

IC: t ovat monen tyyppisiä.Jotkut ovat yksinkertaisia, kuten äänenvahvistimet.Toiset ovat monimutkaisia, kuten tietokoneiden sisällä olevat mikroprosessorit.

Jokainen mikroprosessori on IC, mutta jokainen IC ei ole mikroprosessori.ICS voi tehdä monia erilaisia ​​töitä, kun taas mikroprosessorit on suunniteltu käyttämään ohjelmistoja ja hallitsemaan järjestelmiä.

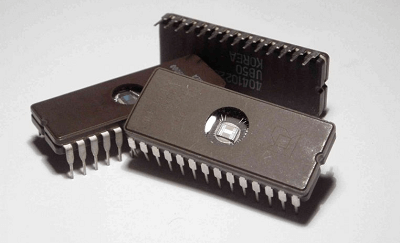

Kuva 3. Integroitu piiri (IC)

Mikroprosessorien ja integroitujen piirien tyypit

Mikroprosessorien tyypit

Mikroprosessorit ovat eri muodoissa niiden tarkoituksesta riippuen:

• Yleiskäyttöinen prosessori (GPP)

Yleiskäyttöiset prosessorit (GPP) suorittavat monipuolisia tehtäviä pöytätietokoneissa ja kannettavissa tietokoneissa.Ne tukevat monitehtäviä ja edistyneitä laskelmia käyttämällä useita ytimiä ja muistivälimuisteja.

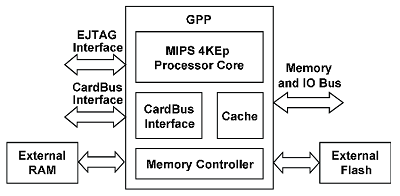

Alla oleva kaavio osoittaa, kuinka yleiskäyttöinen prosessori (GPP) kootaan ja miten se toimii muiden osien kanssa.Keskellä on MIPS 4KEP -ydin, joka hoitaa pääkäsittelytehtävät.Pieni välimuisti auttaa nopeuttamaan asioita tallentamalla usein käytettyjä tietoja.Muistinohjain ohjaa tietojen virtausta prosessorin ja ulkoisen muistin välillä.

Ulkoista RAM -muistia käytetään työmuistina, kun taas Flash -muisti tallentaa pysyviä tietoja, kuten ohjelmia.Ne muodostavat yhteyden prosessoriin jaetun bussin kautta.Prosessorilla on myös erityisiä yhteyksiä, kuten EJTAG virheenkorjausta ja cardbusia muiden laitteiden yhdistämiseen.Tämän asennuksen avulla GPP antaa käsitellä monia tehtäviä ja työskennellä erityyppisillä muistilla ja laitteistoilla.

Kuva 4. Yleiskäyttöiset prosessorit (GPPS) kaavio

• Mikrokontrolleri (MCU)

Mikrokontrollereita (MCU) käytetään sulautetuissa järjestelmissä.Nämä yhdistävät prosessorin sisäänrakennetulla muisti- ja syöttö-/lähtörajapinnalla, mikä tekee niistä ihanteellisia pienille, tehotehokkaille laitteille.

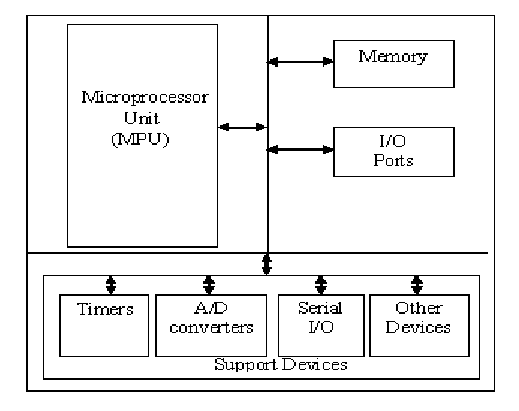

Alla oleva kaavio näyttää mikrokontrollerin perusrakenteen.Keskustassa on mikroprosessoriyksikkö (MPU), joka johtaa ohjelmaa ja prosessoi tietoja.Se yhdistyy suoraan muistiin ja I/O -portteihin, joiden avulla se voi puhua esimerkiksi anturien tai näytön kanssa.

MPU: n alapuolella on sisäänrakennettuja työkaluja, jotka auttavat sitä toimimaan paremmin.Näitä ovat ajastimet, A/D -muuntimet (jotka muuttavat analogiset signaalit digitaaliseksi tietoksi) ja viestintäportit, kuten sarjan I/O.Kaikki nämä on rakennettu yhdelle sirulle, mikä tekee mikrokontrollereista pieniä, tehokkaita ja hyviä laitteille, kuten laitteille tai älykkäille laitteille.

Kuva 5. Mikrokontrollerit (MCU) kaavio

• Digitaalinen signaalin prosessori (DSP)

Digitaalisten signaalin prosessorit (DSP) on viritetty reaaliaikaisia ​​toimintoja, kuten äänen suodatus, datan pakkaus ja signaalin modulaatio.

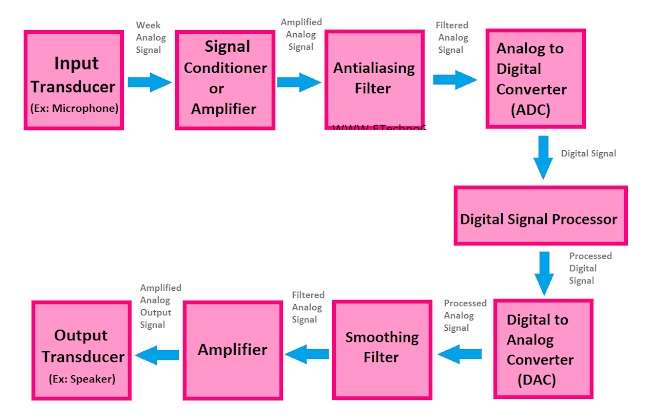

Alla oleva kaavio näyttää kuinka digitaalinen signaaliprosessori (DSP) toimii signaalijärjestelmässä.Ensinnäkin mikrofonin kaltainen laite muuttaa äänen heikkoksi analogiseksi signaaliksi.Tätä signaalia tehostetaan ja puhdistetaan suodattimilla ennen kuin se muunnetaan digitaalimuotoksi käyttämällä ADC: tä (analogia-digitaalimuunnin).

DSP käsittelee digitaalista tietoa, tämä voi sisältää signaalin suodattamisen, parantamisen tai pakkaamisen.Sen jälkeen DAC (digitaaliseen analogiamuuntin) muuttaa digitaalisen signaalin takaisin analogiksi.Sitten se puhdistetaan ja vahvistetaan ennen kuin lähdelaitteeseen menee kaiuttimeen.Tämän prosessin avulla DSP voi käsitellä ääni- tai signaalitiedot ajassa.

Kuva 6. Digitaalisten signaalin prosessorit (DSP) kaavio

• System-on-chip (Soc)

System-on-chip (SOC) -prosessorit sisältävät vain prosessorin, vaan myös muut moduulit, kuten grafiikkamoottorit tai viestintärajapinnat, kaikki yhdellä sirulla.

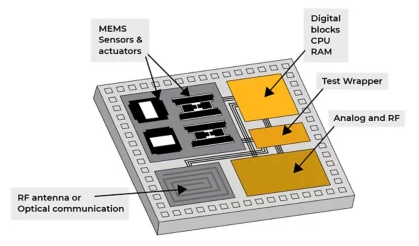

Alla oleva kaavio osoittaa, kuinka järjestelmän (SOC) yhdistää monet osat yhteen pieneen siruun.Se sisältää prosessorin, muistin, logiikkapiirit ja radio- tai analogiset osat signaalien käsittelemiseksi.Siinä on myös sisäänrakennetut liittimet antenneille tai antureille.

Joissakin versioissa on MEMS -anturit tai toimilaitteet, jotka antavat sirun havaita esimerkiksi liikkeen tai paineen ja reagoida nopeasti.Testikäärin auttaa tarkistamaan, toimiiko siru oikein.Tämä kompakti muotoilu antaa vahvan suorituskyvyn ja sopii erinomaisesti älypuhelimiin, puettaviin ja muihin moderneihin elektronisiin laitteisiin.

Kuva 7. System-on-chip (SOC) -prosessorien kaavio

Integroitujen piirien tyypit

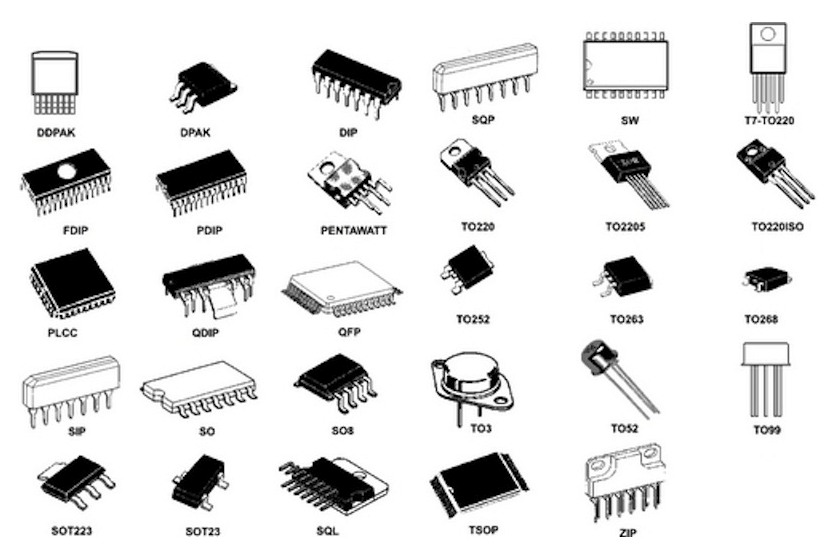

Kuva 8. Integroitujen piirien tyypit

IC: t luokitellaan sen perusteella, kuinka ne käsittelevät signaaleja:

• Analogiset ICS toimivat jatkuvilla signaaleilla ja niitä löytyy vahvistimista ja voimanohjaimista.

• Digitaaliset IC: t käyttävät binaarilogiikkaa ja sisältävät komponentit, kuten logiikkaportit ja muistisirut.

• Sekoitetun signaali ICS sekoittaa molemmat tyypit, jotka ovat hyödyllisiä, kuten anturitietojen muuntaminen digitaalisiin signaaleihin.

• Power ICS Hallitse jännitettä ja virtaa vakaan tehon toimittamiseksi.

• Sovelluskohtaiset ICS (ASIC) on räätälöity tietyille käyttötarkoituksille, kuten kryptovaluutan louhinta tai koneoppiminen.

• Monoliittinen ICS -talo on kaikki yhden piin die -komponentit, kun taas monikerrokset sisältävät useita muotteja yhdessä pakkauksessa.

Mikroprosessorien ja integroitujen piirien toiminnalliset roolit

Mikroprosessori

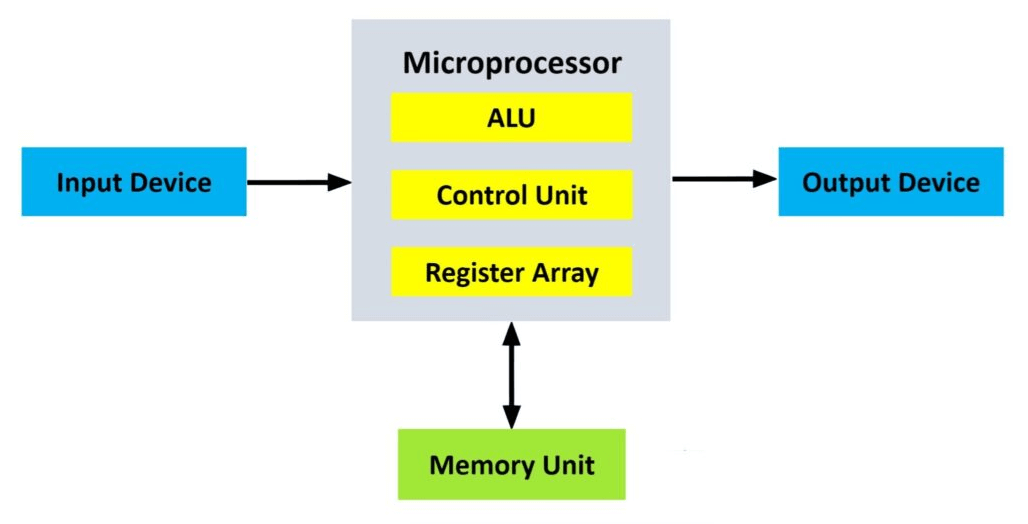

Kuva 9. Mikroprosessorijärjestelmän arkkitehtuuri

Mikroprosessori on pääosa digitaalisesta järjestelmästä, joka suorittaa ohjeita ja käsittelee tietoja.Sisällä siinä on kolme pääosaa: aritmeettinen logiikkayksikkö (ALU), ohjausyksikkö ja ryhmä nopeita tallennustiloja, joita kutsutaan rekisteriryhmäksi.

1. ALU suorittaa matematiikan perus- ja logiikkaoperaatioita.

2. Ohjausyksikkö kertoo prosessorille, mitä tehdä, ja hallitsee kuinka data liikkuu osien välillä.

3. Rekisterijärjestelmässä on tietoja ja ohjeita väliaikaisesti, jotta prosessori voi käyttää niitä nopeasti.

Mikroprosessori muodostaa yhteyden syöttölaitteisiin, lähtölaitteisiin ja muistiin:

• Syöttölaitteet lähettävät raakatiedot prosessorille.

• Lähtölaitteet näyttävät tai käyttävät tuloksia käsittelyn jälkeen.

• Muisti tallentaa sekä ohjelman että tiedot.Prosessori hakee ohjeita ja tietoja muistista, käsittelee sen ja tallentaa sitten tulokset takaisin.

Tämä prosessi toistuu syklissä: Hae käsky, purkaa se ja suorita se.Tämä sykli on kuinka kaikki mikroprosessorit toimivat.

Integroitu piiri (IC)

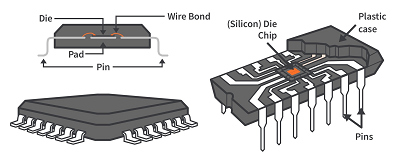

Kuva 10. Integroitu piirin sisäinen rakenne

Integroitu piiri tai IC on pieni elektroninen laite, joka suorittaa yhden erityisen tehtävän.Sen keskellä on piisiru (die), joka sisältää pieniä piirejä, jotka on suunniteltu toimintoihin, kuten signaalien vahvistamiseen, ajoituksen tuottamiseen tai yksinkertaisen logiikan aikaansaamiseen.

Ohut johdot kytkevät piisirun metallikosketteihin, jotka on kytketty ulkoisiin nastaihin.Nämä nastat tarttuvat suojakotelosta ja yhdistävät IC: n muuhun järjestelmään.

Jokaisella PIN -koodilla on rooli: signaalien tuottaminen, signaalien lähettäminen tai voiman kantaminen.IC riippuu sekä sen sisäisen suunnittelun laadusta että näiden fyysisten yhteyksien vahvuudesta.

Kun IC on valmistettu, se suorittaa työnsä luotettavasti, eikä sitä tarvitse muuttaa tai ohjelmoida uudelleen.Tämä tekee siitä vakaan ja tärkeän osan monista elektronisista laitteista.

Mikroprosessorien ja integroidujen piirien ohjelmoitavuus

Mikroprosessorit

Mikroprosessorit ovat erittäin ohjelmoitavia.Heillä ei ole kiinteää työtä, he seuraavat ohjelmistojen ohjeita, joita voidaan muuttaa milloin tahansa.Tämä tarkoittaa, että yksi mikroprosessori voi hallita monia erilaisia ​​järjestelmiä riippuen siitä, mitä ohjelmaa se käyttää.

Esimerkiksi sama siru voi käyttää pesukonetta tänään ja huomenna selaimen.Se kirjoittaa ohjelmia korkean tason kielillä, muuntaa ne konekoodiksi ja ladata ne mikroprosessoriksi.Kun ohjelma on ladattu, siru noudattaa ohjeita askel askeleelta.

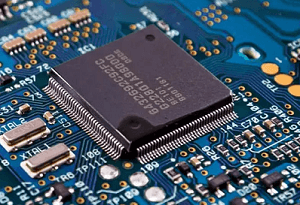

Kuva 11. Elektroninen piirilevy mikroprosessorilla

Koska mikroprosessorin käyttäytyminen voidaan päivittää sitä koskettamatta laitteistoa.Uusia ominaisuuksia tai parannuksia voidaan lisätä ohjelmistopäivityksillä.Tämä sallii myös etäpäivitykset, laitteet voivat vastaanottaa uusia ohjelmia Internetissä tarvitsematta erottaa.

Järjestelmissä, joissa asiat muuttuvat usein robotiikassa, tehtaissa tai lentokoneissa, ohjelmoitavuus on suuri etu.Mikroprosessorit mahdollistavat virheiden korjaamisen, suorituskyvyn parantamisen tai järjestelmän toiminnan muuttamisen, jopa sen rakentamisen jälkeen.

Lyhyesti sanottuna, mikroprosessorit ovat voimakkaita, koska ne voidaan ohjelmoida uudestaan ​​ja uudestaan, mikä tekee niistä hyödyllisiä monissa eri tilanteissa.

Integroituneet piirit (ICS)

Suurin osa ICS: ää ei ole ohjelmoitavissa.Ne on rakennettu tekemään yksi erityinen työ, ja tämä työ on rakennettu pysyvästi siruun valmistuksen aikana.Esimerkiksi yksi IC voi aina säätää jännitettä, kun taas toinen voi aina suorittaa yksinkertaisen logiikkatoiminnon.Näitä siruja ei voida ohjelmoida uudelleen niiden valmistuksen jälkeen.

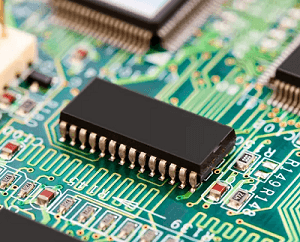

Kuva 12. Integroitu piiri (IC), joka on juotettu piirilevylle

On kuitenkin poikkeuksia.Jotkut IC: t, kuten FPGA (kenttäohjelmoitavat porttiryhmät) ja CPLDS (monimutkaiset ohjelmoitavat logiikkalaitteet), voidaan ohjelmoida uudelleen valmistuksen jälkeen.Se kirjoittaa erityiskoodin asettaaksesi tai muuttaaksesi mitä nämä sirut tekevät.Nämä ohjelmoitavat IC: t ovat hyödyllisiä testaamiseen, tuotekehitykseen ja järjestelmiin, jotka tarvitsevat joustavuutta, mutta ne ovat yleensä kalliimpia ja käyttävät enemmän virtaa.

Siellä on myös mikrokontrollereita, jotka yhdistävät kiinteät laitteistot ohjelmoitavan muistin kanssa.Niitä voidaan päivittää uudella ohjelmistolla, joka tarjoaa jonkin verran joustavuutta olematta yhtä monimutkainen kuin täydellinen mikroprosessori.Silti suurin osa ICS: stä on edelleen kiinteä funktio, koska ne ovat yksinkertaisia, luotettavia ja edullisia ihanteellisia tehtäviin, jotka eivät muutu.

Mikroprosessori- ja IC -vaihtovaihtoehdot

Komponentti Tyyppi	Alkuperäinen Osa	Korvaus tai päivitysvaihtoehto	Soveltaminen Konteksti	Näkökulma
Mikroprosessori (PC CPU)	Intel Core i5-7400 (LGA1151)	Intel Core i7-7700 / i7-7700k	Työpöytä Tietokone	Pakottaa Ottelupistorasia (LGA1151), päivitys BIOS, voimakkaampi jäähdytin voidaan tarvita
Mikroprosessori (Kannettava tietokone)	AMD Ryzen 5 2500U (BGA)	Ei Tyypillisesti vaihdettava-emolevykohtainen	Muistikirja/kannettava tietokone	Integroitu emolevyyn (BGA);Vaihto vaatii täydellisen lautavaihdon
Upotettu Mikrokontrolleri	ATMEGA328P	ATMEGA328PB tai STM32F030F4	Arduino Lautakunnat, harrastusprojektit	Salama Laiteohjelmisto;STM32 vaatii koodin, virta- ja pinout -eroja
8-bittinen Mikroprosessori	Intel 8085	100% Yhteensopiva vaihto - Same 8085 -siru	Perintö teollisuusjärjestelmät	Pudotus korvaus;Varmista kello ja jännite
Digitaalinen Logiikka IC	74LS00 (Quad Nand Gate)	74HC00 tai 74HCT00 (nopeammat CMOS -ekvivalentit)	Yleinen digitaaliset piirit	Tarkistaa Jännitteen yhteensopivuus (TTL vs. CMOS), virtalähteen rajat
Muisti IC (EEPROM)	24C02	24C08, 24C16 (korkeampi kapasiteetti samalla protokollalla)	I²c EEPROM -tietojen tallennus	Sama I²C -protokolla;Laiteohjelmiston/ohjelmiston on tuettava osoitteen laajennusta
Op-vahvistus IC	LM741	TL081 tai OP07	Analoginen signaalinkäsittely	Parannettu Tulo -siirtymä ja kaistanleveys;Varmista, että sähkökiskot ja kompensointitappi
Voima Sääntelyviranomainen IC	7805 (5 V lineaarinen säädin)	LM2940 (matala pudotus) tai kytkentäsäätimen moduuli	Voima toimituspiirit	Paremmin tehokkuus kytkentämoodilla;Tarkista lämmön hajoaminen ja pinout
Anturi IC	LM35 (Lämpötila -anturi)	TMP36 tai DS18B20 (digitaalinen)	Lämpötila havainto	TMP36 on analoginen, mutta tarkempi;DS18B20 vaatii digitaalisen rajapinnan
Rajapinta IC	Max232	Max3232 (3V yhteensopiva)	RS-232 viestintä	Max3232 tukee 3v logiikkaa;pudota max232: lle, jos käytät pienemmillä jännitteillä
Järjestelmä Ohjain IC	Ite IT8586E (EC/SIO kannettavissa tietokoneissa)	Ite IT8587E (mallivariantti, ei suora vaihto)	Upotettu Kannettavien tietokoneiden ohjain (EC)	Firmware on vastattava tarkalleen;yleensä tarvitsee uudelleenohjelmointia tai OEM -työkalua
Ohjelmoitava Logiikka (PLD)	Gal16v8	CPLD (esim. Xilinx XC9572XL)	Digitaalinen logiikan korvaaminen	Tarpeet HDL -uudelleensuunnittelu ja uusi työkaluketju;Laitteistosovitinta voidaan tarvita
Suorittimen + Emolevyn yhdistelmä	Intel 6. sukupolvi (LGA1151, H110 -piirisarja)	Intel 10. Gen (LGA1200, B460 -piirisarja)	Koko työpöytäalustan päivitys	Vaatii Uusi emolevy, DDR4 -muisti ja uusi virtaliittimen asetukset

Esimerkkejä mikroprosessoreista ja integroiduista piireistä

Mikroprosessorit ja integroidut piirit (ICS) ovat pieniä elektronisia osia, jotka auttavat laitteita, kuten tietokoneita, puhelimia ja konetta.Tässä on joitain yleisiä esimerkkejä ja mitä niitä käytetään.

Suositut mikroprosessorit

• Intel Core i7

Tämä on tehokas siru, joka löytyy monista henkilökohtaisista tietokoneista.Se on hieno esimerkiksi pelaamiseen, videoiden muokkaamiseen ja nopeaan tietokoneeseen tarvitsemiseen.

• ARM Cortex-M (kuten STM32-sirut)

Näitä pieniä mikrokontrollereita käytetään älylaitteissa, kuten pesukoneissa, kuntoseuranseurannat ja jopa lääketieteelliset työkalut.Ne ovat suosittuja, koska ne eivät käytä paljon voimaa ja voivat tehdä monia erilaisia ​​töitä.

• RISC-V-sirut

RISC-V on eräänlainen prosessorisuunnittelu, jota kuka tahansa voi käyttää ja muuttaa.Se on avoimen lähdekoodin, mikä tarkoittaa, että se on ilmainen käytettävä ja voi rakentaa omat mukautetut versiot.Sitä käytetään paljon tutkimuksessa ja uudenlaisissa elektroniikassa.

• Vanhat sirut: Zilog Z80 ja Intel 8086

Näitä vanhempia siruja käytettiin varhaisissa tietokoneissa.Monet tutkivat niitä edelleen tänään oppiakseen, kuinka tietokoneet toimivat ja kuinka ne rakennettiin.

Yleiset integroidut piirit (ICS)

• NE555 -ajastin

Tätä pientä sirua käytetään pitämään aikaa piirissä.Se voi saada valot vilkkumaan tai luomaan äänimereviä yksinkertaisissa projekteissa.Se on erittäin suosittu pienen elektroniikan oppimiseen ja rakentamiseen.

• 7404 ja 7400 logiikkapiiriä

Näitä siruja käytetään digitaalisissa piireissä.7404 kutsutaan invertteriksi ja 7400 on NAND -portti.Ne auttavat tietokoneita tekemään päätöksiä logiikan avulla (kuten kyllä/ei tai totta/vääriä).Niitä käytetään usein kouluissa elektroniikan opettamiseen.

• LM324 OP-AMP

Tämä siru auttaa tekemään heikot signaalit vahvempia.Sitä käytetään esimerkiksi äänijärjestelmissä ja anturipiirissä.Se on halpaa ja toimii hyvin monen tyyppisissä projekteissa.

• ATMEGA328P (käytetään Arduino -levyissä)

Tämä siru on kuin pieni tietokone.Se voi lukea tuloja (kuten painikkeesta tai anturista) ja ohjauslähtöistä (kuten valojen tai moottorien kytkeminen päälle).Sitä käytetään Arduino -levyissä, jotka ovat hienoja omien laitteiden oppimiseen ja tekemään.

Mikroprosessorien edut ja haitat

Näkökohta	Edut	Haitat
Nopeus ja suorituskyky	Korkea prosessointinopeus;toteuttaa miljoonia miljardeja ohjeet sekunnissa	Tuottaa lämpöä suurilla nopeuksilla;tarvitsee jäähdytysratkaisuja
Koko ja integraatio	Pieni ja kevyt integroitujen piirien takia	Voi vaatia muita ulkoisia komponentteja (RAM, I/O)
Ohjelmoitavuus	Helposti ohjelmoitava eri tehtäville ohjelmistoilla	Ohjelmisto on kirjoitettava, koottava ja virheenkorjattava
Monipuolisuus	Voidaan käyttää erilaisissa laitteissa, kuten tietokoneissa, älypuhelimissa, robotissa, jne.	Ei optimaalinen yksinkertaisiin ohjaustehtäviin;yliarvioida sovellukset
Virran tehokkuus	Nykyaikaiset prosessorit tarjoavat hyvää energiatehokkuutta	Suorituskykyiset mallit voivat silti kuluttaa virtaa
Maksaa	Taloudellinen massatuotannossa;Vähentää komponenttien määrää	Korkeat alkuperäiset suunnittelu- ja kehityskustannukset
Luotettavuus	Kiinteän tilan komponenteilla on pitkä toimintaikä	Herkkä sähkövaurioille ja lämpöjännitykselle
Toiminnallisuus	Voi suorittaa monimutkaisia ​​algoritmeja ja monitehtäviä tehokkaasti	Ei voi käsitellä analogisia signaaleja suoraan;tarvitsee ADC: tä
Tietojenkäsittely	Tukee monimutkaisia ​​tietojen manipulointia, monitehtäviä ja aritmeettista toimenpide	Rajoitettu sanan/datan koko alhaisimpien malleissa (esim. 8-bittinen tai 16-bittinen)
Skaalautuvuus	Tukee järjestelmän päivityksiä (esim. Monisydämen, välimuistin laajennus)	Vanhemmat mallit vanhentuvat nopeasti;myötävaikuttaa elektroniseen jätteet
Turvallisuus	Voi ajaa suojattuja järjestelmiä oikealla ohjelmistolla	Alttiita hakkeroinnille, haittaohjelmille ja sivukanavalle hyökkäykset ilman suojatoimenpiteet

Integroitujen piirien edut ja haitat

Näkökohta	Edut	Haitat
Koko ja paino	Erittäin Pieni ja kevyt korkean komponenttien tiheyden vuoksi	Vaikea käsitellä ilman asianmukaisia ​​työkaluja;Hauras altistuessaan fyysiselle stressille
Voima Kulutus	Kuluttaa Erittäin pieniteho, ihanteellinen akkukäyttöisille ja kannettaville laitteille	Ei voi käsitellä suuritehoisia kuormia;ei sovellu korkean virran sovelluksiin
Suorituskyky ja nopeus	Nopea Käyttö pienellä viiveellä ja nopealla kytkentäkyvyllä	Suorituskyky on kiinteä;ei voida helposti muuttaa valmistuksen jälkeen
Maksaa (Massatuotanto)	Erittäin Kustannustehokas suuren määrän tuotantoon erän valmistuksesta johtuen	Kallis suunnitella ja valmistaa pieniä määriä
Luotettavuus	Vähemmän Juotosliitokset ja yhteydet vähentävät mekaanisen tai sähkövaurio	Herkkä staattiseen sähköön (ESD) ja lämpötilaan äärimmäisyyksiin
Integrointi	Tölkki integroi tuhansia miljardeihin transistoreihin sekä vastuksia ja kondensaattorit	Ei voi Sisällytä suuret komponentit, kuten induktorit tai suuren kapasiteetin kondensaattorit
Ylläpito	Yksinkertainen Korvataan koko yksikönä, korjata korjaus monimutkaisuudesta	Ei voi korjata komponenttitasolla;Koko siru on vaihdettava, jos viallinen
Jännite Käyttö	Sopiva Pienjännitettä varten, turvallisuuden ja tehokkuuden parantaminen	Ei voi Toimi eristyksen ja materiaalien rajoituksista johtuvilla suurilla jännitteillä
Joustavuus	Käytetty laajalla valikoimalla digitaalisia, analogisia ja sekoitettuja signaalisia sovelluksia	Kiinteä Kokoonpano, toiminnallisuutta ei voida muuttaa valmistettuaan
Kestävyys	Korkea Massatuotannon tarkkuus ja toistettavuus varmistaa johdonmukaisuuden	Herkkä kosteuden, staattisen purkauksen ja ylikuumenemisen aiheuttamat vahingot

Mikroprosessorien ja integroitujen piirien sovellukset

Mikroprosessorit

1. Tietokoneet ja mobiililaitteet

Tietokoneissa ja mobiililaitteissa mikroprosessorit toimivat ydinmoottoreina, jotka käyttävät käyttöjärjestelmiä ja sovelluksia.He käsittelevät kaikkea perussyöttöä monimutkaiseen monitehtaaseen, mahdollistaen Internetin selaamisen, ohjelmistojen suorittamisen, stream -videoiden ja käyttämisen mobiilisovellusten käytön.Laitteen nopeus ja tehokkuus riippuvat suurelta osin sen mikroprosessorin tehosta.

2. Sulautetut järjestelmät

Mikroprosessoreita käytetään laajasti sulautetuissa järjestelmissä erikoistuneissa laskentajärjestelmissä, jotka suorittavat erillisiä toimintoja suurempien koneiden sisällä.Jokapäiväisissä laitteissa, kuten myyntiautomaatteja, mikroaaltouunit ja älykkäät termostaatit, mikroprosessorit hallitsevat ohjauslogiikkaa ja automatisoidut toimenpiteet.Niiden tehtävänä on varmistaa tarkkoja ja oikea -aikaisia ​​vastauksia panoksiin ja ympäristömuutoksiin.

3. Teollisuuslaitteet

Teollisuusasetuksissa mikroprosessoreita käytetään automatisointiin ja hallintaan.Ne on upotettu ohjelmoitaviin logiikkaohjaimiin (PLC), robottivarsiin ja tietojen kirjaimiin.Nämä prosessorit seuraavat ja hallitsevat tuotantoprosesseja, käsittelevät tiedon hankkimista ja suorittavat ohjeita, jotka ylläpitävät turvallisuutta, tehokkuutta ja johdonmukaisuutta tehdaskerroksessa.

4. Autoteollisuusjärjestelmät

Nykyaikaiset ajoneuvot luottavat voimakkaasti mikroprosessoreihin erilaisten osajärjestelmien hallitsemiseksi.Moottorin ohjausyksiköistä (ECU), jotka hallitsevat polttoaineen ruiskutusta ja päästöjä edistyneisiin kuljettaja-avustusjärjestelmiin (ADAS), jotka tukevat kaistan säilyttämistä ja törmäyksen välttämistä, mikroprosessorit ovat keskeisiä autojen suorituskyvyn ja turvallisuuden kannalta.Ne myös sähköviihdejärjestelmät, navigointityökalut ja ilmastonhallintaominaisuudet.

5. Viestintälaitteet

Viestintäinfrastruktuuri riippuu mikroprosessoreista tiedonsiirron ja signaalinkäsittelyn hallitsemiseksi.Laitteet, kuten reitittimet, modeemit ja mobiililaitteet tukiasemat, käyttävät mikroprosessoreita tiedon reitittämiseen tehokkaasti, ylläpitämään verkon vakautta ja tukemaan langatonta ja langallista viestintää.Nämä prosessorit mahdollistavat nopean, turvallisen ja luotettavan tiedonvaihdon.

6. Lääketieteelliset laitteet

Lääketieteellisellä kentällä mikroprosessorit tehodiagnostiikkatyökalut, valvontajärjestelmät ja kuvantamislaitteet.Laitteet, kuten EKG -koneet, verenpainemonitorit, MRI -skannerit ja ultraäänilaitteet, luottavat mikroprosessoreihin tietojen käsittelemiseksi nopeasti ja toimittamaan tarkkoja lukemia.Heidän integrointi parantaa sekä potilasturvallisuutta että kliinisten hoitomuotojen tehokkuutta.

Integroituneet piirit (ICS)

1. Digitaaliset ICS

Digitaaliset IC: t toimivat binaarilogiikan (0s ja 1s) avulla ja ovat tärkeitä digitaalisen elektroniikan kannalta.Näitä ovat mikrokontrollerit, muistikirjat (kuten RAM ja ROM) ja logiikkaportit.Kaikesta älypuhelimista ja kannettavista tietokoneista pesukoneisiin ja laskimiin, digitaaliset ICS suorittaa tehtäviä, kuten tietojen tallennus-, signaalinkäsittely- ja ohjauslogiikan suorittamisen.

2. Analoginen ICS

Analogiset ICS: t käsittelevät jatkuvia sähkösignaaleja ja niitä käytetään sovelluksissa, joissa signaalin vaihtelu on tärkeää.Niitä käytetään äänen monistuksessa, anturin signaalinkäsittelyssä ja jännitesäätelyssä.Esimerkiksi äänijärjestelmän analogiset IC: t säätävät äänenvoimakkuutta ja sävyä, kun taas lämpötila -anturissa ne muuttavat ympäristötulot luettavissa oleviksi.

3. sekoitetun signaalin ICS

Sekoitetut signaalit ICS yhdistävät analogiset ja digitaaliset toiminnot yhdellä sirulla, mikä tekee niistä ihanteellisia fyysisten syöttöjen ja digitaalisten järjestelmien välisen raon yhdistämiseen.Niitä käytetään laajasti laitteissa, jotka vaativat analogia-digitaalista tai digitaalista analogista muuntamista, kuten älypuhelimia, langattomia viestintämoduuleja ja kosketusnäyttörajapintoja.

4. Power ICS

Virta -ICS on suunniteltu hallitsemaan sähköenergian jakautumista ja säätelyä järjestelmässä.Niitä käytetään älypuhelimissa, sähköajoneuvoissa, akkujen laturissa ja uusiutuvien energialähteiden järjestelmissä tehokkaan virranmuuntamisen ja akun hallinnan varmistamiseksi.Optimoimalla energiankulutusta, virran ICS parantaa elektronisten laitteiden pitkäikäisyyttä ja turvallisuutta.

5. IoT-spesifiset IC: t

Asioiden Internet (IoT) -laitteissa käytetään usein erikoistuneita IC -arvoja, jotka integroivat tunnistuksen, tietojenkäsittelyn ja langattoman viestinnän kompaktiin muotoon.Nämä all-in-one-sirut löytyvät älykkäistä kodin laitteista, puettavista terveysmonitorista, maatalousantureista ja teollisuusautomaatiojärjestelmistä.Heidän kykynsä toimia pienellä teholla samalla kun liitettävyys on tärkeitä Internet -ekosysteemin kasvuun.

Johtopäätös

Mikroprosessorit ja ICS ovat pieniä, mutta tehokkaita osia, jotka saavat elektroniset laitteet toimimaan.Mikroprosessorit voivat suorittaa monia erilaisia ​​tehtäviä, koska ne seuraavat ohjelmisto -ohjeita, mikä tekee niistä hyödyllisiä tietokoneissa, koneissa ja älylaitteissa.ICS on rakennettu tekemään yksi työ todella hyvin, kuten äänen vahvistaminen tai muistin tallentaminen, ja niitä löytyy kaikenlaisista elektroniikasta.Vaikka mikroprosessorit ovat joustavia ja voidaan ohjelmoida uudelleen, suurin osa ICS: stä on kiinteä ja yksinkertaisempi.Yhdessä ne auttavat voimaan kaikkea kotikäyttöistä laitteista teollisuuskoneisiin, joista jokaisella on tärkeä rooli riippuen siitä, mitä laite tarvitsee.
