Opi kuinka 78L05 -jännitesäädin pitää projektisi vakaana

78L05 on pieni, luotettava jännitesäädin, joka on suunniteltu tuottamaan tasainen 5 V: n lähtö pienitehoisille elektronisille projekteille.Sitä käytetään yleisesti laitteiden, kuten mikrokontrollerien, anturien ja pienten LEDien, tehostamiseen.Yksinkertaisella kolmen napaisella suunnittelulla se ottaa sääntelemättömän syöttöjännitteen ja muuntaa sen vakaan 5 V: n lähtöksi, varmistaen johdonmukaisen suorituskyvyn projekteissasi.Tämä artikkeli opastaa sinua sen ominaisuuksien läpi, kuinka käyttää sitä ja sen yleisiä sovelluksia.

Luettelo

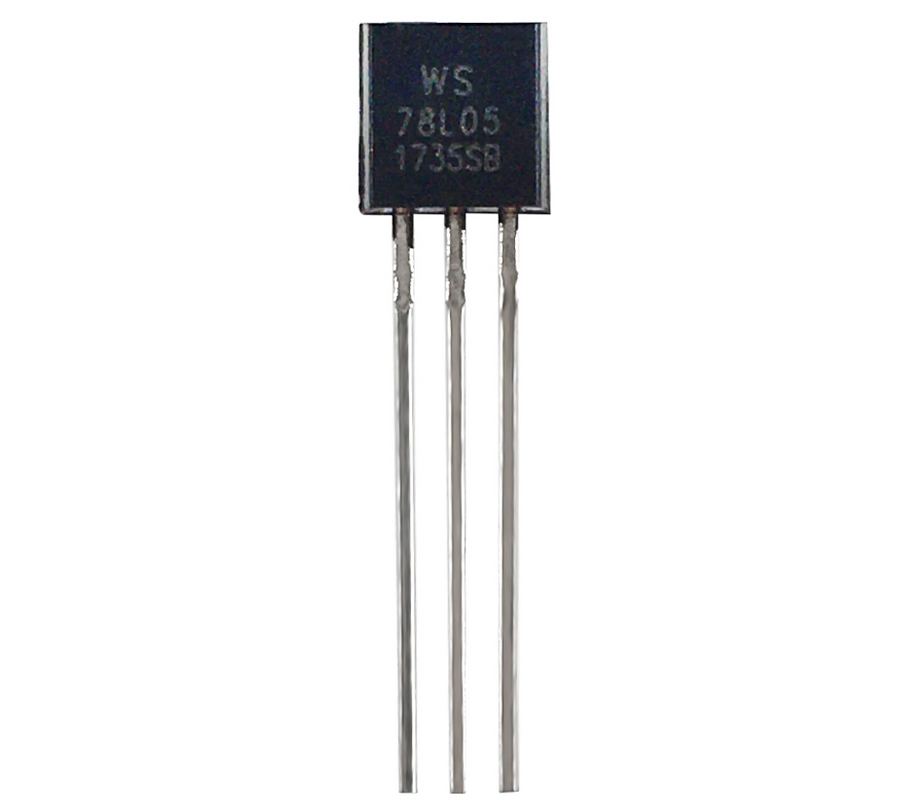

Johdanto 78L05 -jännitesäätimeen

Se 78L05 on kompakti 3-terminaalinen jännitesäädin, joka tarjoaa stabiilin 5 V: n lähdön, joka on ihanteellinen vähävirran laitteiden, kuten mikrokontrollerien ja pienten anturien, virtaan.Se vie sääntelemättömän tulojännitteen ja muuntaa sen tasaiseksi 5V -lähdöksi, mikä on välttämätöntä projektien johdonmukaisen suorituskyvyn kannalta.

Se, mikä tekee 78L05: stä helpon käytön, on sen yksinkertainen suunnittelu.Siinä on kolme nastaa: yksi tulojänniteelle, yksi maalle ja yksi 5 V: n lähtölle.Se sisältää myös sisäänrakennetut suojaukset, kuten lämmön sammutus ja virran rajoittaminen, ylikuumenemisen ja vaurioiden estämiseksi.Vaikka 78L05 on suunniteltu pienitehoisiin sovelluksiin, jotka tarjoavat jopa 100 mA lähtövirtaa, sen pieni koko ja luotettavuus tekevät siitä loistavan valinnan pienikokoisille projekteille.Jos tarvitset enemmän virtaa, voidaan käyttää samanlaista säädintä, 7805, voidaan käyttää.

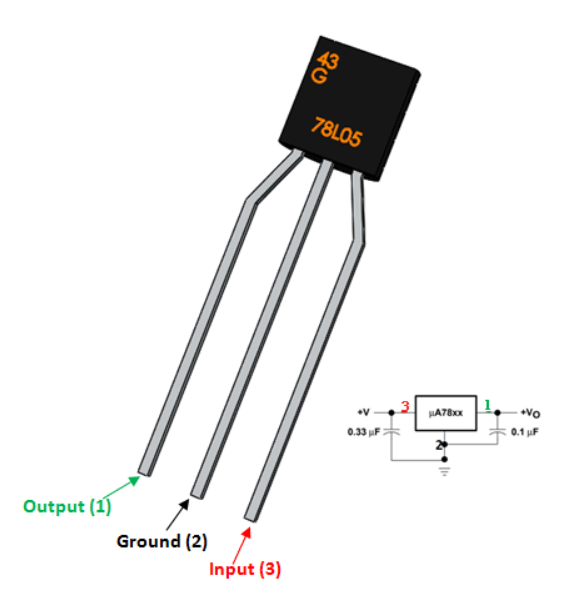

78L05 -nastakokoonpano

78L05 -jännitesäätimessä on kolme nastata, jokainen palvelee tiettyä toimintoa asianmukaisen toiminnan varmistamiseksi.Alla on selitys jokaisesta nastasta ja sen roolista:

Pinsoida

Nro	Nimeä	Kuvaus
1	Lähtö (VO)	Tulokset säädetyt +5 V
2	Maa (GND)	Kytketty maahan
3	Tulo (v+)	Sääntelemätön tulojännite

Tärkeimmät ominaisuudet ja tekniset tiedot

Tässä ovat 78L05 -jännitesäätimen pääominaisuudet ja tekniset tiedot:

Parametri	Arvo
Enimmäistulojännite	30 V
Käyttövirta (IQ)	5MA
Suurin lähtövirta	150MA
Virran hajoaminen	0,5 W
Käyttölämpötila -alue	-40 ° C - +85 ° C
Piirteet	Sisäinen lämmön ylikuormitus ja oikosulku
Pakkausvaihtoehdot	TO-92, SO-8, SOT-89

Vaihtoehtoiset jännitesäätimet 78L05: lle

Olla LM7806

Olla LM7809

Olla LM7812

Olla LM317

Olla LM7905

Olla LM7912

• LM117V33

Olla XC6206P332MR

Vastaavat jännitesäätimet 78L05

• AMS7111

Olla LM7805

78L05 negatiivinen jännitekomplementti

Se 79L05 on 78L05: n negatiivinen jännitekomplementti.

Sovellukset 78L05

78L05 käytetään yleisesti projekteissa, joissa tarvitset vakaan 5 V: n virtalähdettä, mutta et vaadi suurta määrää virtaa.Se on täydellinen pienten elektronisten komponenttien, kuten mikrokontrollerien, anturien tai pienitehoisten LEDien, virtaan.Sen vuoksi, että se on vähäisen 100 mA: n virran tuotanto, se toimii hyvin pienikokoisissa laitteissa tai sovelluksissa, joissa tilaa ja lämmön hajoamista ovat huolenaihe.

Jos työskentelet projektien, kuten yksinkertaisten koulutuselektroniikan, pienten kannettavien laitteiden tai mikrokontrolleripohjaisten piirien parissa, 78L05 voi olla erinomainen valinta.Se on myös hienoa, kun tarvitset luotettavan 5 V: n toimituksen, mutta haluat pitää asiat pieninä ja tehokkaina.Muista vain, että jos projektisi vaatii enemmän nykyistä, saatat joutua käyttämään erilaista sääntelijää, kuten 7805, joka voi tarjota enemmän virtaa.

Kuinka käyttää 78L05 -jännitesäädintä

78L05 -jännitesäätimen käyttäminen on yksinkertaista ja suoraviivaista.Siinä on kolme napaa: tulo, lähtö ja maa.Jos haluat käyttää sitä, kytke syöttötappi sääntelemättömään tulojännitteeseen ja maadoitustappiin järjestelmän maahan.Lähtötappi tarjoaa vakaan 5 V: n laitteiden virran virtaamiseksi.

Esimerkiksi peruspiirissä voit käyttää 12 V: n tulojännitettä, jota 78L05 säätelee 5 V -lähtöä.Tämä säännelty 5V soveltuu pienitehoisten laitteiden, kuten LEDien tai pienten anturien, virtaan, kunhan nykyinen vaatimus on alle 100 mA, mikä on enimmäislähtövirta, jonka 78L05 voi toimittaa.

Suorituskyvyn parantamiseksi on suositeltavaa lisätä kondensaattoreita tuloon ja ulostuloon.Nämä kondensaattorit auttavat suodattamaan melua tulojännitteestä.Vaikka tarkat arvot voivat vaihdella, käyttämällä 10µF -kondensaattoria (C1) tulolla ja 1µF -kondensaattorilla (C2) lähtöä on hyvä käytäntö.

78L05 sisältää myös sisäänrakennetut suojaukset, kuten virran rajoittaminen ja lämmön sammutus.Jos sääntelijä on ylikuormitettu tai muuttuu liian kuumaksi, se sammuu vaurioiden estämiseksi.Projekteihin, jotka vaativat korkeampia virtauksia, saatat tarvita toisen sääntelijän, kuten 7805, joka voi tarjota enemmän virtaa.

Jännitteen säätelyn lisäksi 78L05: tä voidaan käyttää muissa sovelluksissa, kuten virransäätimessä, oikosulun suojaaja tai tehosterokotuspiiri.Tarkista tiedot, jos saat lisää esimerkkejä ja yksityiskohtaisia ​​piirimalleja näitä lisäkäyttöä varten.

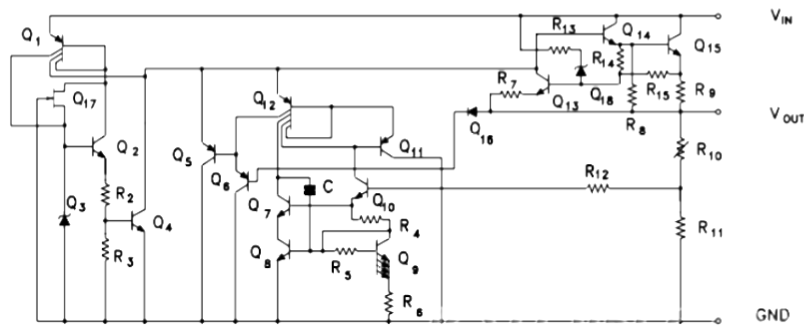

78L05 Kaavio kaavio

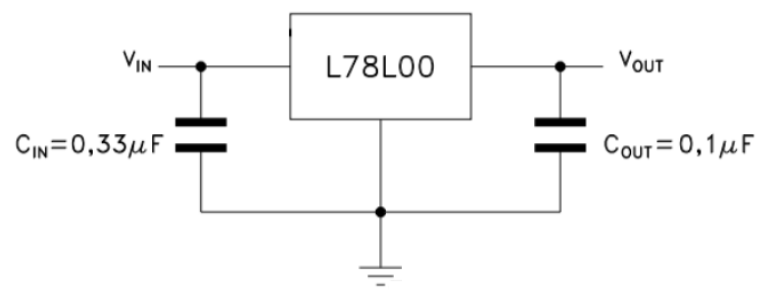

Testipiiri 78L05

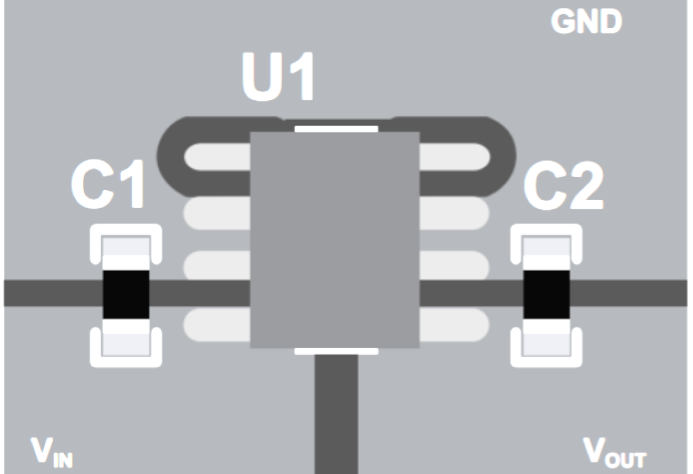

Asettelu 78L05

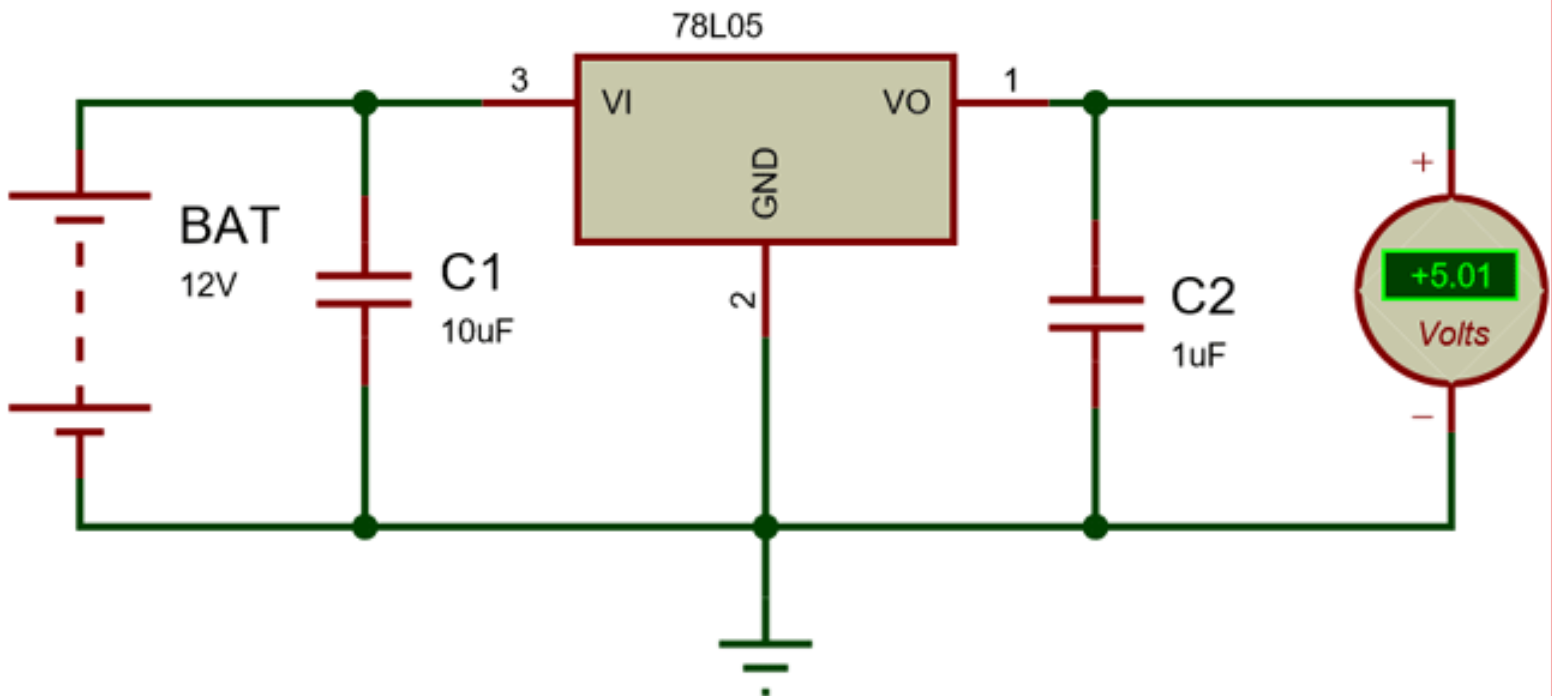

78L05 Circuit Selitys

Aseta piirisuunnitelmaan kaksi keraamista kondensaattoria: 10µF -kondensaattori (C1) tuloon ja 1µF -kondensaattori (C2) lähtöön.Syöttökondensaattori suodattaa tulon kohinan, kun taas lähtökondensaattori stabiloi lähtöjännitteen.Säädin on myös lämpötilaherkkä ominaisuus, joka aktivoituu, jos piirin lämpötila ylittää tietyn tason, mikä tarjoaa ylimääräisen suojakerroksen.

78L05 -jännitesäätimen edut

78L05-jännitesäädin tarjoaa useita etuja, jotka tekevät siitä valinnan erilaisille elektronisille projekteille.Tässä on yksityiskohtainen katsaus näihin etuihin:

Luotettava 5v -lähtö

78L05 tarjoaa tasaisen 5 V: n lähdön, joka sopii täydellisesti pienitehoisten laitteiden, kuten mikrokontrollerien, anturien ja pienten LEDien, virtaan.Ylläpitämällä johdonmukaista jännitettä se varmistaa, että piirisi toimii luotettavasti välttäen vaihtelevia virtalähdetasoja.

Ylikuormitussuojaus

Yksi 78L05: n erottuvista ominaisuuksista on sen sisäänrakennettu ylikuormitussuojaus.Tämä tarkoittaa, että säädin suojaa automaattisesti itseään, jos virta ylittää turvallisen rajan, estäen mahdolliset vauriot.Tämä ominaisuus on erityisen hyödyllinen työskennellessään piireiden kanssa, joilla voi olla vaihtelevia tai arvaamattomia kuormia.

Lämmön sammutus

Jos 78L05 -säädin tulee liian kuumaan liiallisen tehon hajoamisen vuoksi, siinä on lämpö sammutusominaisuus, joka potkiiSe on yksinkertainen mutta tehokas turvallisuustoimenpide projekteille, jotka saattavat tuottaa lämpöä.

Oikosulku

78L05: n mukana tulee myös oikosulku, varmistaen, että jos piirissä on lyhyt, säädin sammuttaa väliaikaisesti lisävaurioiden välttämiseksi.Tämä ylimääräinen suojakerros auttaa suojaamaan komponenttejasi ja varmistaa, että projektisi pysyvät turvallisina ja toimivina.

Alhainen virrankulutus

78L05 toimii alhaisella lepotilavirralla, mikä tarkoittaa, että se ei kuluta paljon virtaa tyhjäkäynnillä.Tämä on erityisen hyödyllistä akkukäyttöisille projekteille, koska se auttaa säästämään energiaa, jolloin laitteet voivat ajaa pidempään tyhjentämättä akkua nopeasti.

Laaja käyttölämpötila -alue

Toinen 78L05: n etu on sen laaja käyttölämpötila -alue, -40 ° C - +85 ° C.Tämä tekee siitä sopivan käytettäväksi monissa ympäristöissä, olipa kyse sitten kuumasta ulkoprojektista tai laitteesta, jota käytetään viileämpässä asetuksessa.Sinun ei tarvitse huolehtia siitä, että sääntelijä epäonnistuu äärimmäisissä lämpötiloissa.

Helppo käyttää ja integroida

Yksinkertaisen kolmen napaisen kokoonpanon (tulo, maa, lähtö) ansiosta 78L05 on helppo integroida piirimalleihin.Sen suoraviivainen muotoilu tekee siitä loistavan valinnan sekä aloittelijoille että kokeneille insinööreille, mikä yksinkertaistaa prosessia, jolla lisää jännitesäätöä projekteihisi.

Kompakti

78L05 on pieni, kompakti pakkaus, tyypillisesti TO-92-muotokerroin.Tämä tekee siitä ihanteellisen käytettäväksi avaruusrajoitetuissa sovelluksissa, jolloin voit tallentaa tilaa piirilevyllesi samalla kun tarjoaa luotettavaa jännitesäätöä.

Kustannustehokas

78L05 on edullinen vaihtoehto, mikä tekee siitä erinomaisen valinnan harrastajille, opiskelijoille ja budjettiystävällisissä projekteissa työskenteleville ammattilaisille.Alhaisesta hinnastaan ​​huolimatta se tarjoaa vankkaa suorituskykyä ja suojaominaisuuksia, mikä tarjoaa suurta vastinetta rahalle.

Erot välillä 78L05 - 7805

Nykyiset käsittelykapasiteetit

7805 on jännitesäädin, joka tarjoaa tasaisen +5 V: n lähdön ja pystyy käsittelemään maksimivirran 1a.Se seuraa yleistä 3-napaista kokoonpanoa, jossa on napoja syöttöjännitteelle, maadoitukselle ja säänneltylle 5 V: lle.Toisaalta 78L05 on alemman virran versio, joka pystyy toimittamaan jopa 100 mA lähtövirtaa, mikä tekee siitä sopivan vähemmän virtaa nälkäisiin sovelluksiin.

Osienumerot

Molempien sääntelyviranomaisten osanumerot antavat sinulle vihjeitä niiden eritelmistä."78" osoittaa positiivisen jännitesäätimen, kun taas "05" tarkoittaa 5 V: n lähtöä.Kirje välillä ("L" 78L05 ja ei kirjettä 7805: ssä) määrittelee nykyisen luokituksen."L" tarkoittaa alhaisen virran, mikä tarkoittaa 0,1a 78L05: lle, kun taas 7805 tarjoaa tyypillisesti 1a.Muita variantteja, kuten "78m05" (keskivirta, 0,5a), "78S05" (korkea virta, 2A) ja "78T05" (enintään 3A), mutta 7805 on 1A -luokassa.

PIN -järjestelytilaus

Vaikka 78L05 ja 7805 voidaan usein käyttää keskenään, on olemassa muutamia keskeisiä eroja.Pinout -järjestys eroaa näiden kahden välillä;7805: lle nastat ovat tuloja, maadoitettuja ja lähtöjä, kun taas 78L05: lle nastat ovat lähtö, maa ja tulo.Niitä on myös eri paketeissa-220 7805: lle ja TO-92: lle 78L05: lle.

Koko

Vaikka molemmat säätelijät tarjoavat saman 5 V: n lähtöä, 7805 pystyy käsittelemään korkeampia virtauksia (jopa 1A) ja on fyysisesti suurempi, jolloin se voi hävittää enemmän lämpöä.78L05, joka on pienempi, sopii paremmin pienitehoisiin sovelluksiin, joissa tila ja lämmön hajoaminen ovat huolenaihe.

78L05 -sovellukset elektroniikassa

78L05 -jännitesäätimellä on laaja valikoima sovelluksia elektroniikassa, etenkin hankkeissa, joissa tarvitaan vakaa ja luotettava teho.Tässä on joitain yleisiä tapoja, joilla sitä käytetään:

Virta pienitehoiset laitteet

78L05: tä käytetään yleisesti tarjoamaan vakaan 5 V: n lähtö pienitehoisille elektronisille laitteille, kuten mikrokontrollereille, antureille ja logiikkapiirille.Koska se pystyy käsittelemään jopa 100 mA lähtövirtaa, se on loistava valinta pienten komponenttien virtaamiseen, jotka eivät vaadi paljon virtaa, mutta tarvitsevat silti tasaisen jännitteen.

Arduino ja muut DIY -projektit

Jos työskentelet Arduinon tai vastaavien kehityslautakuntien kanssa, 78L05: tä käytetään usein säännellyn 5V toimittamiseen hallitukselle.Monet DIY-elektroniikkaprojektit, etenkin ne, joihin liittyy mikrokontrollereita, hyötyvät 78L05: n helposta integroinnista ja luotettavasta suorituskyvystä, mikä tekee siitä valinnan harrastajille ja päättäjäille.

Akkukäyttöiset piirit

78L05 on ihanteellinen akkukäyttöisiin piireihin, koska se säätelee tehokkaasti jännitettä kuluttaen itse minimaalista virtaa.Sitä käytetään pienissä akkukäyttöisissä laitteissa, joissa virtalähteen on pysyttävä yhdenmukaisena tyhjentämättä akkua nopeasti.Matala lepotilavirta varmistaa, että säädin itse ei kuluta liikaa energiaa.

LED -piirit

Toinen yleinen sovellus on LED -piireissä, varsinkin kun käytetään useita LED -levyjä, jotka tarvitsevat vakaa virtalähde.Koska 78L05 voi säädellä jännitettä 5 V: ksi, sitä käytetään usein piireissä, joissa LEDit, joissa jännitteen on pysyttävä vakaana, varmistaen, että LEDit toimivat turvallisesti ja ilman niitä.

Kannettavat laitteet

Kannettavissa laitteissa, jotka vaativat 5 V: n syötteen, 78L05: tä käytetään usein vähentämään korkeampia tulojännitteitä lähteistä, kuten paristoista tai tasavirtasovittimista.Sitä löytyy yleisesti kannettavasta elektroniikasta, kuten kämmenlaitteista, leluista ja jopa joistakin akkulaturista, joissa koko ja luotettavuus ovat avaintekijöitä.

Jännitteen säätely viestintäjärjestelmissä

Viestintäjärjestelmissä 78L05: tä käytetään säätelemään komponenttien, kuten radiovastaanottimien, lähettimien ja muiden signaalinkäsittelylaitteiden, virtalähdettä.Nämä järjestelmät vaativat usein tasaisen 5 V: n toiminnan oikein, ja 78L05 tarjoaa sen luotettavan lähdön kanssa.

Virta -anturit ja moduulit

Monet anturimoduulit, mukaan lukien lämpötila -anturit, kosteusanturit ja etäisyysanturit, vaativat vakaan 5 V: n asianmukaista toimintaa varten.78L05: tä käytetään tämäntyyppisissä piireissä sen varmistamiseksi, että anturit saavat oikean jännitteen estäen vaihtelut, jotka voivat johtaa epätarkkoihin lukemiin tai toimintahäiriöihin.

Varmuuskopiointi- ja valmiustilatarvikkeet

Varmuuskopiointijärjestelmissä 78L05 voi tarjota vakaan 5 V: n toimituksen tiettyjen komponenttien pitämiseksi aktiivisina, kun päävirtalähde epäonnistuu.Tämä voi olla hyödyllistä hankkeissa, joihin sisältyy reaaliaikaisia ​​kelloja, tietojen kirjaamista tai muita järjestelmiä, joissa tarvitaan johdonmukaista voimaa jopa virrankatkaisujen aikana.

Autoteollisuuselektroniikka

78L05: tä käytetään joskus autoelektroniikassa, missä se tarjoaa säännellyn 5 V: n syöttölaitteet laitteille, kuten GPS -yksiköille, auto -antureille tai diagnostiikkatyökaluille.Koska autojärjestelmät kokevat usein jännitevaihtelut, 78L05 auttaa tasoittamaan jännitettä varmistaen, että nämä laitteet saavat oikean voiman luotettavaan toimintaan.

Koulutus- ja oppimisprojektit

Elektroniikkaprojekteissa työskenteleville opiskelijoille ja aloittelijoille 78L05 on suosittu valinta yksinkertaisuuden ja helppokäyttöisyyden vuoksi.Sitä käytetään usein koulutussarjoissa ja oppimisympäristöissä opettamaan opiskelijoille jännitesäätelyä ja piirisuunnittelua käytännöllisellä tavalla.

78L05 -sovelluspiirit

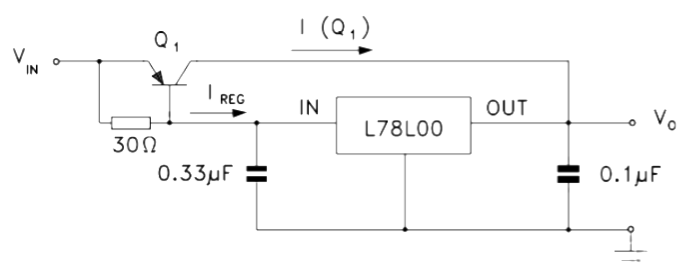

78L05 Suuren lähtövirran oikosulku suojattu

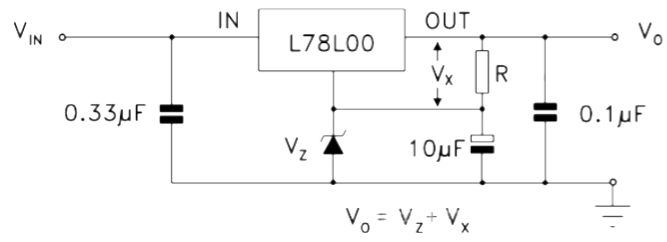

78L05 lähtö Boost -piiri

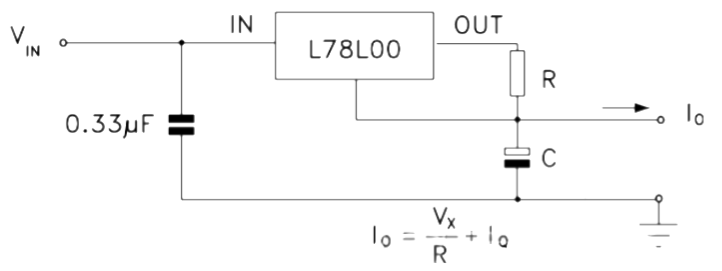

78L05 Nykyinen säädin

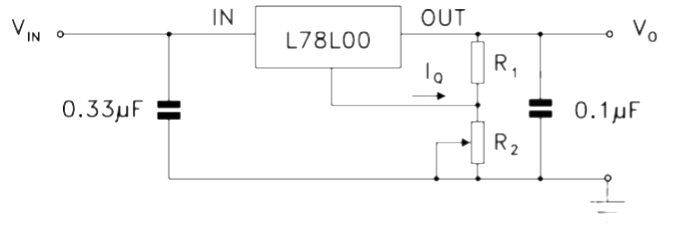

78L05 Säädettävä ulostulon säädin

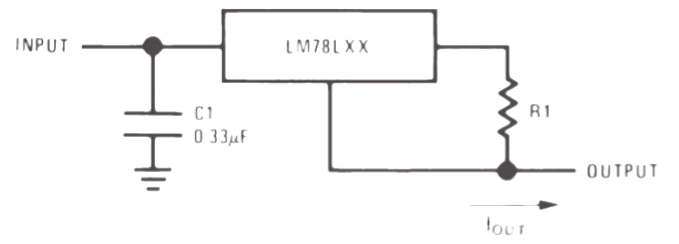

78L05 ± 15 V, 100-Main kaksoisvirtalähdepiiri

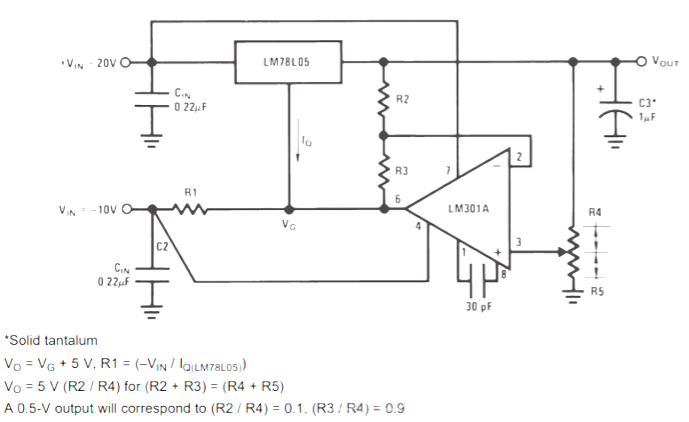

78L05 Muuttujan lähtöhallintapiiri

Johtopäätös

Yhteenvetona voidaan todeta, että 78L05-jännitesäädin on luotettava, kompakti ja kustannustehokas ratkaisu stabiilin 5 V: n lähdön tuottamiseksi pienitehoisissa elektronisissa projekteissa.Tämä säätelijä tarjoaa mikrokontrollereita, antureita tai pieniä LED-piirejä, tämä säädin tarjoaa yksinkertaisen suunnittelun, jossa on sisäänrakennetut suojaukset, kuten lämmön sammutus ja ylikuormitussuojaus.Sen monipuolisuus tekee siitä loistavan valinnan monille sovelluksille, DIY -hankkeista koulutussarjoihin varmistaen, että piirit pysyvät turvallisina ja toimivina johdonmukaisella voimalla.
