Kuinka BC108 -transistori toimii piireissä

BC108 -transistori on monipuolinen ja luotettava komponentti, jota käytetään laajasti erilaisissa elektronisissa piireissä.Tässä artikkelissa tutkitaan sen ominaisuuksia, työperiaatteita, PIN -määritystä ja lukuisia sovelluksia.Haluatko vahvistaa signaaleja tai luoda tehokkaita kytkentäpiirejä, BC108 tarjoaa luotettavan suorituskyvyn ja joustavuuden monille käyttötarkoituksille.

Luettelo

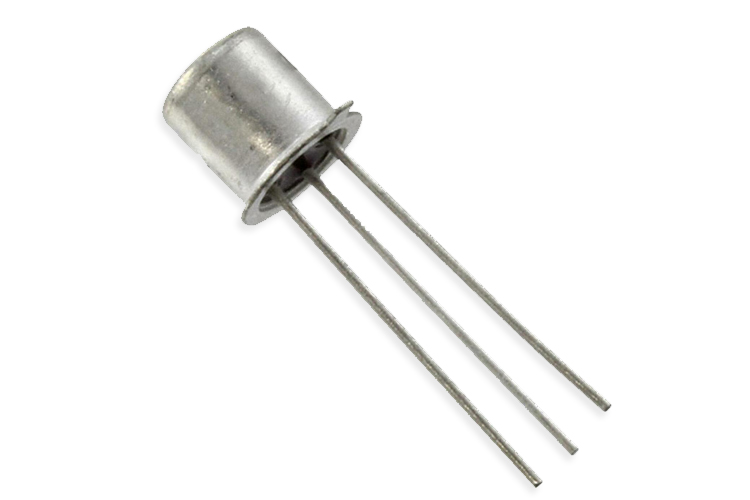

Yleiskatsaus BC108 -transistorista

Se BC108 Transistori on pieni, luotettava laite, jota käytetään usein elektronisissa piireissä tehtävissä, kuten signaalien kytkentä ja vahvistaminen.Se on 1-18-metalli, joka voi pakata, mikä ei vain suojaa sisäisiä komponentteja, vaan auttaa myös hallitsemaan lämpöä, joten se sopii piireihin, jotka tuottavat vähän lämpöä toiminnan aikana.Sen NPN -suunnittelu tarkoittaa, että sen sallii virran virtata helposti kollektorista emitteriin, kun pohjapääte aktivoituu pienellä jännitteellä.

Tämä transistori on ollut suosittu valinta vuosikymmenien ajan, etenkin vintage-tyylisissä äänilaitteissa, kuten Fuzz-polkimissa ja muissa äänitehosteissa.Sen yksinkertainen rakenne ja luotettava esitys tekevät siitä suosikki harrastajien ja ammattilaisten keskuudessa.Jos työskentelet projektin parissa, johon sisältyy signaalinkäsittely- tai äänivaikutuksia, BC108 saattaa olla tarkalleen mitä tarvitset.

Kuinka BC108 -transistori toimii

BC108 -transistori toimii käyttämällä pientä virtaa, jota käytetään sen pohjapäätteeseen, kollektorin ja emitteripäätteiden välillä virtaavan suuremman virran hallitsemiseksi.Ajattele sitä kuin portinvartija: Pieni työntö tukikohdassa antaa paljon suuremman virran kulkea läpi, jolloin se voi vahvistaa signaaleja tai toimia kytkimenä.

Kun käytät jännitettä pohjaan, transistori siirtyy aktiiviseen tilaansa ja antaa virran virtata keräilijän emitterin polun läpi.Jos poistat perusvirran, transistori lopettaa johtamisen ja sammuttaa.Tämä yksinkertainen on/pois -käyttäytyminen tekee siitä hyödyllisen piireissä, joissa tarvitaan sähkön virtausta.

Yksi sen standout -ominaisuuksista on kyky vahvistaa signaaleja.Pieni signaali pohjassa voi luoda paljon suuremman lähdön, minkä vuoksi sitä käytetään usein ääni- ja radiopiireissä.Transistorin pitämiseksi vakaana ja odottamattoman käyttäytymisen välttämiseksi on hyvä käytäntö yhdistää vastus perusterminaaliin.Tämä auttaa estämään vääriä liipaisimia ja pitävät piirisi sujuvasti.

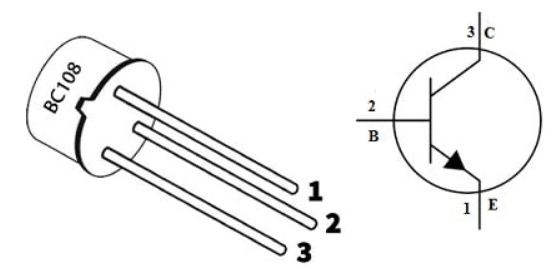

BC108 -transistorin nastakokoonpano

BC108 -transistorilla on kolme erillistä nastaa, jokaisella on erityinen rooli sen toiminnassa.Tietäminen, kuinka nämä nastat toiminnat ovat tärkeitä transistorin liittämisessä oikein ja piiri toimii odotetusti.

• Tappi 1 (emitteri): Tässä virta poistuu transistorista ja virtaa muuhun piiriin.Se toimii transistorin läpi kulkevan virran lähtöpäätteeksi.

• Tappi 2 (pohja): Pohja toimii transistorin ohjauspisteenä.Pieni tähän PIN -koodiin kohdistuva virta aktivoi transistorin, jolloin se joko kytkeä päälle tai vahvistaa signaalia piirisuunnittelusta riippuen.

• PIN 3 (keräilijä): Tuolla on päävirta transistoriin.Se käsittelee suuremman virran virtauksen ja toimii päästöjen kanssa piirien loppuun saattamiseksi.Keräilijä kerää olennaisesti virran, joka sitten siirretään emitterille.

BC108 -transistorin tekniset tiedot ja piirteet

Parametri	Arvo
Transistorityyppi	NPN -bipolaarinen risteystransistori (BJT)
PITTÄMÄT	Kolme (emitteri, pohja, keräilijä)
Pakettityyppi	Vuoteen 18
TO-18-suunnittelu	Metallipeite jäähdytysaltaan toiminnallisuudella
Keräilijän välinen jännite (VCE)	25 V
Keräilijän välinen jännite (VCB)	30 V
Päästöjännite (VEB)	5V
Kyllästymisjännite (VCE (la))	0,25 V - 0,60 V
Keräilijävirta (IC)	0,2a
Virran hajoaminen	0,6 W/℃
DC -nykyinen voitto (HFE)	110 - 800
Siirtymätaajuus (FT)	150MHz
Lämpötila -alue	-65 ℃ -200 ℃
Lämmönkestävyys	175 ℃/W
Melu	10 dB
Lähtökapasitanssi	4.5PF

BC108 -transistorin ekvivalentit

BC108 -transistorilla on useita vastaavia NPN -transistoreita ja komplementaarinen PNP -transistori:

Olla BC548

Olla BC547

Olla 2N3904

Olla BC549

Olla BC107

Olla 2N3053

Sen täydentävä PNP -ekvivalentti on BC178, ja SMD -versio on MMBTH10 (SOT-23).Sopivan vastaavan valitseminen riippuu piiritarpeista.

Vinkkejä BC108-transistorin pitkäaikaiseen käyttöön

Varmistaaksesi, että BC108 -transistori toimii luotettavasti ajan myötä, on hyvä idea noudattaa muutamia käytännön ohjeita.Transistorin käyttäminen sen maksimiluokituksen alapuolella on yksi tehokkaimmista tavoista pidentää sen käyttöikää.Esimerkiksi transistori pystyy käsittelemään 100 mA: n maksimaalisen kollektorivirran, mutta on turvallisempaa rajoittaa kuorma 80 mA: iin tai vähemmän.Samoin suurin jännite kollektorista emitteriin on 20 V, mutta sen pitäminen alle 16 V voi auttaa ylläpitämään vakaata toimintaa.

Lämpötilalla on myös suuri rooli transistorin pitkäikäisyydessä.Sinun tulisi käyttää sitä suositellulla alueella -65 ° C -150 ° C ylikuumenemisen tai vaurioiden välttämiseksi.Lisäksi emäkestävyys vaikuttaa siihen, kuinka hyvin transistori toimii ajan myötä.Oikean vastusarvon valitseminen varmistaa, että transistori pysyy vakaana ja välttää tarpeettoman kulumisen.Näiden vaiheiden seuraaminen auttaa sinua saamaan parhaan hyödyn BC108: sta piireissäsi.

Poliisin sireenipiiri BC108 -transistoria käyttämällä

Poliisin sireenipiirin luominen BC108 -transistorilla on yksinkertainen ja nautinnollinen projekti.Piiri tuottaa äänen, joka jäljittelee poliisin sireeniä, pyöräilemällä korkeiden ja matalan sävyjen läpi sen toimiessa.Tämän piirin koottamiseksi tarvitset muutaman komponentin: kaksi kytkintä (S1 ja S2), vastukset, joilla on arvot, kuten 100K, 47K, 22K, 100 ohmia ja 56 ohmia, ja kondensaattorit, joiden arvioitu on 10 uF, 22NF ja 2,2µF.Se vaatii myös kaksi transistoria-BC108 ja 2N3702-8-OHM-kaiutin ja 9 V: n akku.

Kun kaikki komponentit on kytketty piirikaavion mukaisesti, malli mahdollistaa sireenin äänen luomisen kytkemällä transistorit päälle ja pois päältä ohjattavassa kuviossa.Tämä pyöräilykäyttäytyminen luo äänen nousun ja laskun, joka on ominaista poliisin sireenille.Piiri on selkeä rakentaa ja loistava tapa ymmärtää BC108 -transistorin kytkentäominaisuuksia.

Kuinka poliisin sireenipiiri toimii

Poliisin sireenipiirin toiminta pyörii kondensaattorien lataamisen ja purkamisen ympärillä, jotka ohjaavat transistorien kytkemistä.Kun S2 -painiketta painetaan, C1 -kondensaattori alkaa latautua.Tämä prosessi kytkeytyy vähitellen Q1 -transistorin päälle ja luo kasvavan äänen.Päinvastoin, kun S1 -painike vapautetaan, C1 -kondensaattori purkautuu vähitellen Q1 -transistorin sammuttamiseksi.Tämä purkaus alentaa taajuutta, mikä johtaa vähentyvään ääneen.

Kun Q1 käynnistyy, sen kollektorijännite putoaa aktivoimalla Q2 -transistorin.Samanaikaisesti C2-kondensaattori veloittaa melkein koko jännitesyöttöön, mikä lisää Q2: n kollektori-emitterin jännitettä.Tämä jännitteen muutos syötetään takaisin Q1: n pohjaan C2 -kondensaattorin kautta vähentäen hiukan Q1: n kylläisyyttä.Seurauksena on, että Q1: n keräilijän jännite putoaa pidemmälle, mikä aiheuttaa Q2: n sammutuksen asteittain.Tämä sekvenssi toistuu, kunnes sekä Q1 että Q2 ovat kokonaan pois päältä.

Kun C2 -kondensaattori purkautuu, Q1 -transistori kytkee takaisin päälle, aloittaen uuden syklin.Lataus- ja purkamisjakso luo sireenin sävyn vuorotellen nousun ja laskun.Komponenttien välinen vuorovaikutus pitää piirin sujuvasti tuottaen poliisin sireenin ominaisen äänen.

BC108 -transistorin yleiset sovellukset

BC108 -transistori on monipuolinen ja sitä käytetään laajasti sovelluksissa, kuten:

Vilkkuvat ja LED -himmentimet

Voit käyttää BC108 -transistoria piireissä, jotka on suunniteltu hallitsemaan vilkkuvia valoja tai himmennyksiä.Se toimii kytkimenä, joka hallitsee virran virtausta, jolloin voit luoda säädettäviä valotehosteita tai ajoitettuja vilkkumismalleja.Tämä tekee siitä ihanteellisen koristeelliselle valaistukselle ja indikaattoripiirille.

Korkeataajuinen kytkentä

BC108 soveltuu hyvin nopeaan kytkentäsovellukseen, jossa vaaditaan nopeita päällä-ja-off-tiloja.Se toimii tehokkaasti tällaisissa asetuksissa, mikä mahdollistaa nopean vasteaikojen, kuten logiikkaportit tai digitaaliset piirit, hallinnan.

Välivahvistimien esivahvistimet

Äänijärjestelmissä BC108 -transistoria käytetään usein esivahvistinvaiheissa heikkojen äänisignaalien lisäämiseksi ennen niiden lähettämistä päävahvistimeen.Se varmistaa, että signaali on riittävän vahva jatkokäsittelyyn, mikä auttaa ylläpitämään äänen laatua ilman vääristymiä.

RF -modulaattorit ja demodulaattorit

Transistorin kyky käsitellä korkeita taajuuksia tekee siitä loistavan valinnan radiotaajuussovelluksiin (RF).Sitä voidaan käyttää piireissä, jotka moduloivat signaaleja (yhdistä ääni kantaja -signaalin kanssa) tai demoduloivat ne (poimi ääni kantosignaalista), mikä on avainasemassa viestintäjärjestelmissä.

Matala-kohinan signaalinkäsittely

BC108 tunnetaan matalan kohinan ominaisuuksistaan, mikä tekee siitä ihanteellisen piireihin, joissa signaalin selkeys on ensisijainen tavoite.Sitä käytetään usein laitteiden, kuten mikrofonien ja anturien syöttövaiheissa, ei -toivotun kohinan vähentämiseksi ja signaalin laadun parantamiseksi.

RF -piirit

RF -piireissä BC108 -transistori tarjoaa luotettavan suorituskyvyn radiosignaalien lähettämiseen ja vastaanottamiseen.Sen korkeataajuusvaste varmistaa tarkan signaalinkäsittelyn, mikä tekee siitä yleisen valinnan langattomissa viestintäprojekteissa.

Kytkentäpiirit

Tätä transistoria käytetään usein peruskytkentäpiireissä, joissa se ohjaa virran virtausta komponenttien välillä.Sen kyky vaihtaa päälle ja pois päältä ja -tilojen välillä tekee siitä tehokkaan kytkimen erilaisille pienille elektronisille laitteille.

Darlington -parin kokoonpanot

Pariksi toisen transistorin kanssa BC108: ta voidaan käyttää Darlington -kokoonpanossa suuremman virran vahvistuksen saavuttamiseksi.Tämä on hyödyllistä sovelluksissa, joissa vaaditaan heikkoja signaaleja, kuten antureissa ja ohjauspiireissä.

Pienitehoinen vahvistus

BC108: ta käytetään usein pienitehoisissa vahvistinpiirissä pienten signaalien lisäämiseksi.Sen luotettavuus ja tehokkuus tekevät siitä sopivan sovelluksiin, kuten äänenvahvistus ja signaalinkäsittely pienitehoisissa laitteissa.

Nopea kytkentäsovellus

Transistorin kyky käsitellä nopeaa siirtymistä on ja pois päältä ja pois päältä tekee siitä myös ihanteellisen nopeaan kytkemiseen logiikkapiirissä, ajastimissa ja muissa digitaalisissa laitteissa.

LED -himmentimet, voimavahvistimet ja vilkkuvat

LED -himmentimissä BC108 mahdollistaa valon voimakkuuden tarkan hallinnan, kun taas tehovahvistimissa se lisää signaaleja suurempien kuormien ohjaamiseksi.Se on myös yleinen komponentti vilkkupiireissä, joissa se kytkeytyy valot päälle ja pois päältä asetetuin väliajoin.

Äänisovellukset

BC108 on suosikki äänisovelluksissa johtuen sen kyvystä käsitellä pieniä signaaleja puhtaasti ja minimaalisella melulla.Olipa esivahvistimissa tai äänisignaalin prosessoreissa, se varmistaa yhdenmukaisen äänenlaadun, mikä tekee siitä luotettavan valinnan musiikille ja äänijärjestelmille.
