Kuinka ADM5180JP parantaa digitaalista viestintää?

ADM5180JP on korkean suorituskyvyn erotuslinjavastaanotin, joka on suunniteltu tekemään digitaalisen viestinnän sujuvasta ja luotettavasta.Se tukee useita standardeja, mikä on helppo käyttää eri järjestelmissä ilman ylimääräisiä muutoksia.Pienellä virrankulutuksella ja voimakas melusuojaus varmistaa vakaan signaalin siirron jopa haastavissa olosuhteissa.Sen vikaantumistoiminto pitää lähtöä tasaisena, vaikka syöttösignaalit puuttuvat.ADM5180JP on saatavana kahdessa pakettivaihtoehdolla, mikä tarjoaa joustavuutta eri sovelluksille.Tarvitsetko sitä verkottumiseen, tiedonsiirtoon tai oheislaitteisiin, se tarjoaa yksinkertaisen ja tehokkaan ratkaisun.Tämä artikkeli kattaa sen ominaisuudet, tekniset tiedot ja sovellukset, jotka auttavat sinua ymmärtämään sen etuja.

Luettelo

ADM5180JP Yleiskatsaus

Se ADM5180JP on oktaali -differentiaalivastaanotin, joka on suunniteltu digitaalisille viestintäjärjestelmille, joiden tiedonsiirtonopeus on jopa 200 kb/s.Se tukee YVA 232-E-, 422A- ja CCITT-standardeja (V.10, V.11, V.28, X.26, X.27), varmistaa yhteensopivuus erilaisten viestintäasetusten kanssa.

ADM5180: n edistyneeseen BICMOS-prosessiin rakennetaan nopea bipolaarinen piiri pienitehoisilla CMO: lla vähentäen virrankäyttöä alle 25 MW.Se toimii suorana päivityksenä UC5180C: lle ja NE5180: lle, joka tarjoaa paremman tehokkuuden ja suorituskyvyn.

Sisäänrakennettu FILESAFE-toiminto varmistaa stabiilin lähdön sisääntulovirheissä.FS1: n ja FS2: n avulla voit asettaa lähtöä joko korkeaksi tai matalaksi, kun vikoja tapahtuu.Saatavana 28-nastaisina DIP- ja 28-LEAC-paketeina, se on vankka valinta nykyaikaisten järjestelmille.

Etsitkö irtotavaroita?Ota yhteyttä kilpailukykyiseen hinnoitteluun ja saatavuuteen.

ADM5180JP PINOUT JA KUVAUS

PIN -PIN -kuvaus

Pinanumero	Nimeä	Kuvaus
VDD	Voima	5 V syöttö
Hölynpöly	Pohja	0V -yhteys
A+ - H+	Nonvertoiva syöttö	Differentiaalisyöttö
A– - h -	Kääntäminen	Differentiaalisyöttö
Ao ho: lle	Vastaanottimen lähtö	Tuloksia vastaavat lähdöt
FS1, FS2	Epäonnistunut hallinta	FS1: A-D, FS2: E-H

ADM5180JP CAD -malli

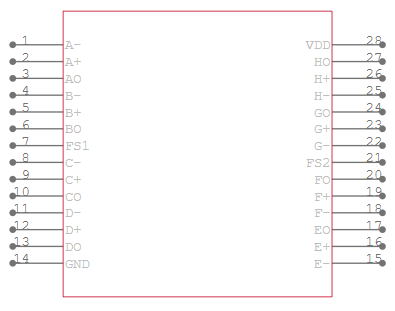

ADM5180JP -symboli

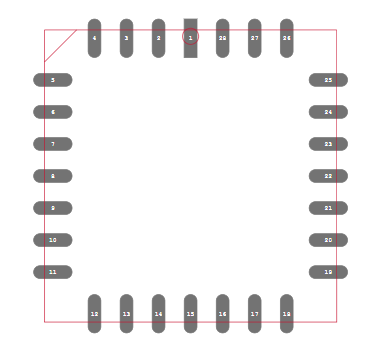

ADM5180JP -jalanjälki

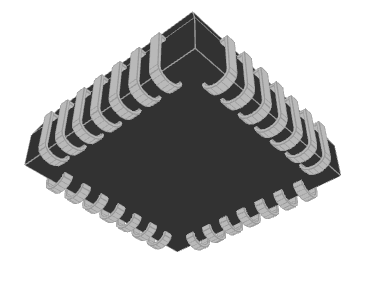

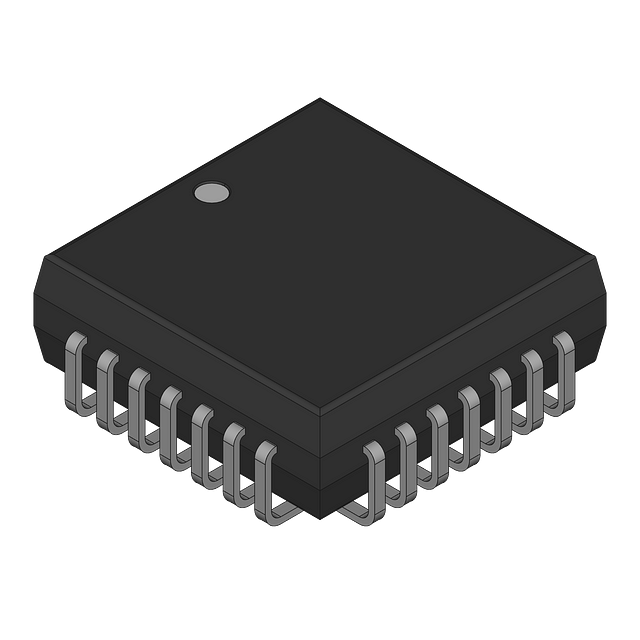

ADM5180JP 3D -malli

ADM5180JP -avainominaisuudet

Kahdeksan differentiaalilinjavastaanotinta yhdessä paketissa

ADM5180JP sisältää kahdeksan riippumatonta erotuslinjavastaanotinta, mikä vähentää ylimääräisten komponenttien tarvetta.Tämä kompakti muotoilu säästää tilaa ja parantaa tehokkuutta monikanavaisissa viestintäjärjestelmissä.

Teollisuuden standardi yhteensopivuus

Se tukee EIA-232E, EIA-423A, EIA-422A, CCITT V.10, V.11 ja V.28, varmistaen sujuvan integraation erilaisiin viestintäprotokolliin, kuten RS-232, RS-422 ja RS-423, ilman muutoksia.

Yksi +5 V virtalähde

Mukavuutta varten suunniteltu ADM5180JP toimii yhdellä +5 V: n virtalähteellä, mikä on helppo toteuttaa pienitehoisissa järjestelmissä säilyttäen samalla vakaata suorituskykyä.

Korkeajännitetoleranssi

Sen differentiaalitulot kestävät jopa ± 25 V: tä, suojaamalla jännitepiikiltä ja varmistavat stabiilin signaalin lähetyksen jopa ankarissa ympäristöissä.

Sisäinen hystereesi kohinan immuniteetin suhteen

Sisäänrakennettu hystereesi parantaa kohinan immuniteettia, estää signaalin vaihtelut ja varmistaa luotettavan tiedonsiirron sähköisesti meluisissa olosuhteissa.

Alhainen virrankulutus

3,5 mA: n toimitusvirralla ADM5180JP on energiatehokas, joten se on ihanteellinen akkukäyttöisille ja jatkuville operaatiojärjestelmille.

TTL/CMOS -yhteensopivat lähdöt

TTL- ja CMOS -yhteensopivat lähdöt mahdollistavat saumattoman integroinnin mikrokontrollereiden, FPGA: n ja digitaalisten piirien kanssa ilman, että tarvitaan lisämuuntajia.

Saatavana useina paketeina

Valitse 28-nastainen upotus helpon prototyyppien tai 28-johdon PLC: n välillä tilaa säästävää, tiheää sovellusta varten.

Ihanteellinen korvaus UC5180C/NE5180: lle

Tämä vastaanotin toimii suorana, pienitehoisena päivityksenä UC5180C: lle ja NE5180: lle, joka tarjoaa paremman suorituskyvyn ilman suuria suunnittelumuutoksia.

ADM5180JP: n tekniset eritelmät

ADM5180JP: n tekniset eritelmät.

Tuoteominaisuus	Attribuuttiarvo
Valmistaja	Analog Devices, Inc.
Jännite - Syöttö	4,75 V ~ 5,25 V
Tyyppi	Lähetin -vastaanotin
Toimittajan laitepaketti	28-PLCC (11,51x11.51)
Sarja	-
Protokolla	RS232, RS423
Paketti / kotelo	28-LCC (J-Lead)
Paketti	Putki
Kuljettajien/vastaanottimien lukumäärä	8/8
Asennustyyppi	Pintakori
Perustuotteenumero	ADM5180
ROHS -tila	-
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Saavuttaa tila	-
ECCN	Ear99
Htsus	8542.39.0001

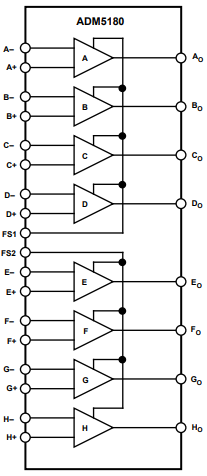

ADM5180JP Funktionaalinen lohkokaavio

ADM5180JP on oktaalinen differentiaalilinjavastaanotin, joka on suunniteltu käsittelemään kahdeksan erillistä differentiaalisignaalia, jotka on merkitty A: n kautta H. Jokainen syöttöpari (esim. A+ ja A–) syöttää vastaavaan vastaanottimen lohkoon, joka käsittelee differentiaalisignaalin ja muuntaa sen A: ksiYksipäinen lähtö (esim. AO-tuloparille).Tämä malli varmistaa, että jokainen tulosignaali käännetään tarkasti vastaavaan lähtöönsä.

Laite sisältää kaksi vikaantuneista ohjaustuloista, FS1 ja FS2, jotka hallitsevat lähtötilat vikaolosuhteissa.FS1 hallitsee vastaanottimia A - D, kun taas FS2 hallitsee vastaanottimia E: iin H. Näihin vikaantuneisiin tuloihin käytetystä logiikkatasosta riippuen, vastaavat lähdöt voidaan pakottaa tunnettuun korkeaan tai matalaan tilaan, kun syöttövirheitä tapahtuu, mikä varmistaa ennustettavan käyttäytymisen.

Virta toimitetaan VDD -nastan kautta, ja GND -nasta tarjoaa maaperän.ADM5180JP on saatavana sekä 28-nastaisina että 28-johtimissa PLCC-paketeissa, jotka tarjoavat joustavuutta asennusvaihtoehdoissa eri sovelluksille.

ADM5180JP -sovellukset

Nopea viestintä

ADM5180JP on suunniteltu nopeaan ja luotettavaan tiedonsiirtoon, mikä tekee siitä ihanteellisen valinnan verkottumiseen, tiedonsiirtoon ja reaaliaikaiseen viestintäjärjestelmään.Sen tuki useisiin viestintästandardeihin varmistaa sujuvan suorituskyvyn eri asetuksissa.

Tietokone I/O -portit

Tämä vastaanotin sopii hyvin tietokoneen syöttö- ja lähtö (I/O) -porteille, mikä mahdollistaa tehokkaan tiedonvaihdon ulkoisten laitteiden ja tietokonejärjestelmien välillä.Sen TTL/CMOS-yhteensopivat lähdöt tekevät integroinnista saumattomia erilaisilla digitaalisilla piireillä.

Oheislaitteet

ADM5180JP parantaa tietokoneen oheislaitteiden, kuten näppäimistöjen, skannerien ja ulkoisten tallennuslaitteiden, suorituskykyä.Se varmistaa vakaan signaalin lähetyksen, virheiden vähentämisen ja laitteen kokonaistehokkuuden parantamisen.

Suurnopeusmodeemit

Modeemien ja tiedonsiirtolaitteiden osalta tämä vastaanotin tarjoaa selkeän, melunkestävän signaalin muuntamisen, varmistaen tarkan viestintää jopa ympäristöissä, joissa on sähköhäiriöitä.

Tulostimet

ADM5180JP auttaa ylläpitämään nopeaa ja virheetöntä viestintää tietokoneiden ja tulostimien välillä varmistaen, että tulostustyöt käsitellään ilman viivästyksiä tai tietojen menetystä.

Logiikan käännös

Se on erinomainen valinta signaalitasojen muuntamiseen eri logiikkaperheiden välillä, mikä tekee laitteiden kytkemistä helpoksi yhdistää eri jännitetasot samalla kun varmistetaan luotettava suorituskyky.

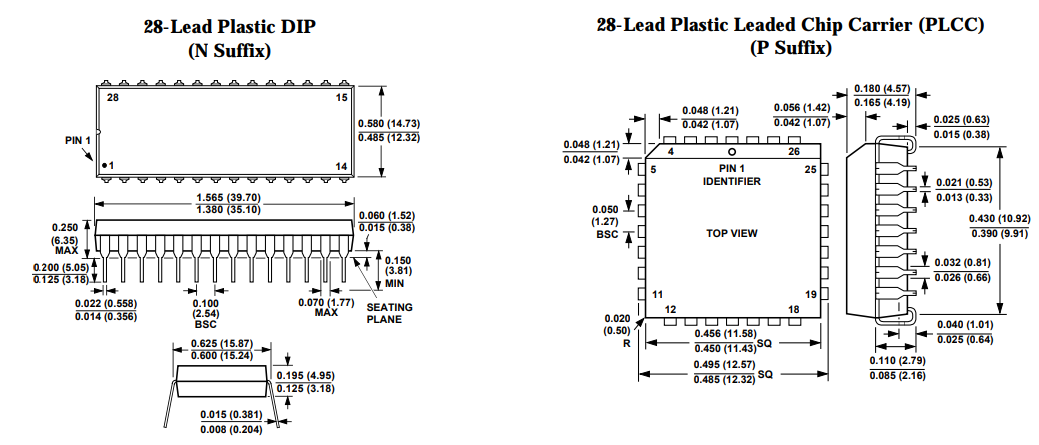

ADM5180JP: n ääriviivat

ADM5180JP -vaihtoehdot

Osanumero	Valmistaja	Keskeiset ominaisuudet	Käytä tapausta/muistiinpanoja
ADM5180JP	Analog Devices Inc.	8 kuljettajaa ja 8 vastaanotinta tukevat RS232- ja RS423-protokollia, toimii 4,75 V-5,25 V, on 28-LCC: n pinta-asennuspaketti.	Soveltuu järjestelmiin, jotka vaativat useita RS232/RS423 -lähetin -vastaanottimia, joita käytetään yleisesti tietoliikennesovelluksissa.
ADM5180JP-RULE	Analog Devices Inc.	Identtinen ADM5180JP: n kanssa, toimitetaan irtotavaranaikapakkauksissa automatisoituun valmistukseen.	Ihanteellinen suuren määrän tuotantoympäristöihin, jotka tarvitsevat pinta-asennetta RS232/RS423-lähetin-vastaanottimia.
ADM560JRS-RELEL	Analog Devices Inc.	4 kuljettajaa ja 5 vastaanotinta tukevat RS232-protokollaa, toimii pienemmällä jännitteellä (3 V-3,6 V), pakattu 28-SSOP-pinta-asennettavaan koteloon.	Paras pienitehoisille sovelluksille, jotka tarvitsevat luotettavaa RS232-viestintää, kuten sulautettuja järjestelmiä.
ADM560JRSZ	Analog Devices Inc.	Samat ominaisuudet kuin ADM560JRS-RELEL, mutta toimitetaan putken pakkauksissa manuaaliseen tai pienimuotoiseen kokoonpanoon.	Hyödyllinen hankkeille, jotka vaativat RS232 -viestintää pienellä virrankulutuksella, tarjoamalla joustavuutta tuotannossa.

Tietoja valmistajasta

Analog Devices, Inc. (NASDAQ: ADI) on johtava signaalinkäsittelytekniikan tarjoaja, joka tarjoaa analogisia, sekoitettuja signaalisia ja DSP-integroituja piirejä, joita käytetään viestinnässä, lääketieteellisessä, teollisuus- ja kulutuselektroniikassa.ADI: n innovaatiot varmistavat selkeät kuvat, terävä ääni ja luotettava suorituskyky monissa sovelluksissa.ADI, kuten Hittite -mikroaaltoyhtiö ja lineaarinen tekniikka, kaltaisilla yritysostoilla ja lineaarinen tekniikka jatkaa asiantuntemustaan ​​RF-, mikroaaltouunissa ja virranhallintaratkaisuissa.

Johtopäätös

ADM5180JP on luotettava ja tehokas differentiaalilinjan vastaanotin, joka tekee digitaalisesta viestinnästä helpompaa ja vakaampaa.Useiden standardien, pienitehoisten käytön ja sisäänrakennetun melusuojan tuella se on loistava valinta monille sovelluksille.Tarvitsetko sitä tiedonsiirtoon, tietokoneen I/O tai oheislaitteisiin, se tarjoaa vahvan suorituskyvyn ilman ylimääräistä vaivaa.Jos etsit yksinkertaista päivitystä tai luotettavaa ratkaisua, tämä vastaanotin on katettu.

Tietotarvikkeet PDF

ADM5180JP: n tiedot:

ADM5180jp.pdf
