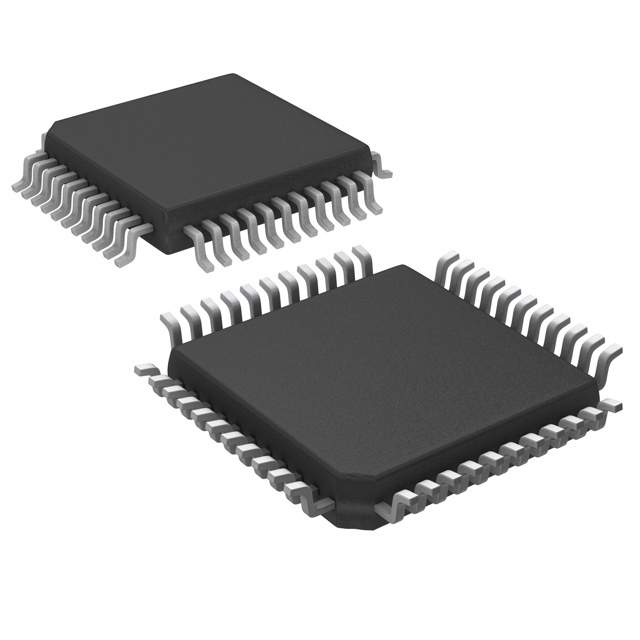

Kuinka AD7891ASZ-1 parantaa tiedonkeruujärjestelmiä?

AD7891ASZ-1 on 8-kanavainen, 12-bittinen ADC, joka on suunniteltu nopeaan ja luotettavaan signaalin muuntamiseen.Siinä on sisäänrakennettu kappale/pidävahvistin, 2,5 V: n referenssi ja valittavissa olevat syöttöalueet, mikä tekee siitä loistavan valinnan eri sovelluksille.Sekä sarja- että rinnakkaisrajapintojen tuella se toimii hyvin mikrokontrollerien ja digitaalisten järjestelmien kanssa.Pieni virrankulutus ja siru-referenssi auttavat parantamaan tehokkuutta ja yksinkertaistamaan piirisuunnittelua.Se sisältää myös ylijännitesuojan ja kestävyyden varmistamisen eri ympäristöissä.Tarvitsetko sitä tiedonkeruun, moottorin ohjaukseen tai instrumentointiin, AD7891ASZ-1 tarjoaa tarvitsemasi nopeuden ja tarkkuuden.

Luettelo

AD7891ASZ-1 Johdanto

Se AD7891ASZ-1 on 8-kanava, 12-bittinen tiedonkeruujärjestelmä, joka on suunniteltu nopeaan ja tarkkaan signaalin muuntamiseen.Se sisältää syöttö multiplekserin, radan/pidätysvahvistimen, 12-bittisen ADC: n ja 2,5 V: n referenssin.Yhden 5 V: n syöttöllä se tukee useita syöttöalueita: ± 5 V ja ± 10 V AD7891-1 ja 0 V- +2,5 V, 0 V- +5 V ja ± 2,5 V AD7891-2.

Tämä malli tarjoaa sekä rinnakkais- että sarjarajapintavaihtoehtoja, joita käytetään helposti moodin PIN -koodilla, joten integrointi on helppo integroida mikrokontrollereiden, DSP: ien ja prosessorien kanssa.Se tarjoaa vahvan tasavirta- ja dynaamisen suorituskyvyn, mukaan lukien alhainen harmoninen vääristymä ja korkea signaali-kohinasuhde.

Kun on tyypillinen 82MW: n virrankäyttö normaalitilassa ja 75MW valmiustilassa, se on tehokas erilaisille sovelluksille.Saatavana 44-terminaalisessa MQFP- ja 44-LEAD PLCC -pakkauksessa.Saatavilla olevia irtotavarana - ota meidät hinnoitteluun ja saatavuuteen!

AD7891ASZ-1-nastakokoonpano

Nastakuvaus

Pinanumero	Nimeä	Kuvaus
1	Viite	Referenssi siru-referenssipuskurille.Kun käytetään sisäistä 2,5 V: n viitettä, Ref OUT -tappi tulisi irrottaa Ref GND: hen 0,1 uf -kondensaattorilla.Jos käytät Ulkoinen viite, se tulisi myös irrottaa tähän PIN -koodiin.Täytyy olla kytketty AGND: hen.
2, 25	NC	Ei yhteyttä. Nämä nastat voidaan jättää kytkemättömäksi tai sidottu maahan.Ei pitäisi olla yhteydessä logiikkalle korkea potentiaali.
3	Ref Out/Ref	Jännite Viiteulos/tulo.Voi käyttää sisäistä 2,5 V: n viitettä tai ulkoista lähde.Sisäistä viitettä käytettäessä Ref OUT tulisi irrottaa Refiin GND 0,1 uf -kondensaattorilla.Ulkoiset referenssilähteet tulisi kytkeä Tähän PIN -koodiin ylittäen sisäinen viite.
4, 13	VDD	Positiivinen tarjonta Jännite (5 V ± 5%).
5, 27	Agnd	Analoginen maa Viite radan/pidätyksen, vertailun ja DAC: lle.
6	Tila	Rajapintatila valinta.Logiikka alhainen = sarjarajapintatila, logiikka korkea = rinnakkainen rajapinta tila.
14	Dgnd	Digitaalinen pohja Viite digitaalisiin piiriin.
21	WR	Kirjoita tulo. Aktiivinen matala logiikkatulo, jota käytetään CS: n kanssa multiplekser -osoitteen ja ohjelmiston lukitsemiseksi Ohjaustiedot.Aloittaa sisäisen pulssin noustessa.Hallintalaitteet Seuraa/pidä toimenpide SWCON -bitin perusteella ohjausrekisterissä.
22	Rd	Lue tulo. Aktiivinen matala logiikkatulo, jota käytetään CS: n kanssa tietojen lähdön mahdollistamiseksi.
23	CS	Chip Select tulo.Aktiivinen matala logiikkatulo, jota käytetään RD: n kanssa tietojen lähdön ja WR: n kanssa Syöttötietojen kirjoittamisen salliminen.
24	Mehiläinen	Muunna aloitus tulo.Reunan laukaisema logiikkatulo;Matalasta korkeaan siirtymävaihe antaa Seuraa/pidä kiinni ja alkaa muuntamista.Multiplekserin asettuminen ja Radan/pidätyksen hankinta tulisi harkita kanavia vaihtaessasi.
26	EOC	Konversion loppu lähtö.Aktiivinen matala logiikan lähtö osoittaa muuntamistilaa.EOC -signaali on matala pulssi, jonka nimellinen kesto on 80 ns.
28-43	V inxa, v inxb	Analoginen tulo kanavat.AD7891: llä on kahdeksan paria differentiaalikanavia, mikä mahdollistaa Useita tulojännitealueita.± 5 V: n alue asetetaan yhdistämällä tulo Jännite sekä v inxa että v inxb: lle, kun taas ± 10 V: n alue on valittu Jännitteen levittäminen v inxa: een ja maadoittamiseen V INXB.AD7891-2: lle, lisä Vaihtoehtoihin sisältyy 0-2,5 V, 0-5 V ja ± 2,5 V: n alueet.Kanavan valinta on ohjataan A2-, A1- ja A0 -bittien kautta.Rinnakkais tilassa tietoihin pääsee DB3-DB5: n kautta, ollessa sarjatilassa, linjassa olevia tietoja käytetään.Multiplekseri seuraa murto-ennen valmistautumista signaalihäiriöiden estämiseksi.
44	Valmiustila	Valmiustila tulo.TTL-yhteensopiva logiikan syöttö laitteen asettamiseksi virransäästötilaan. Korkea normaalin toiminnan kannalta, matala valmiustilassa.

AD7891ASZ-1 CAD-mallit

AD7891ASZ-1-symboli

AD7891ASZ-1-jalanjälki

AD7891ASZ-1 3D-malli

AD7891ASZ-1: n tärkeimmät ominaisuudet

Nopea 12-bittinen ADC 1,6 µs: n muuntamisajalla

AD7891ASZ-1 on rakennettu nopeuteen, mikä tuottaa 12-bittistä resoluutiota muuntamisajalla vain 1,6 µs.Tämän avulla voit käsitellä signaaleja nopeasti, joten se on ihanteellinen sovelluksille, jotka tarvitsevat nopean ja tarkan tiedonkeruun.

8 yksipäistä analogista syöttökanavaa

Kahdeksan riippumattoman syöttökanavan avulla voit käsitellä useita signaaleja kerralla.Jokainen kanava on yksipäinen, mikä tarkoittaa, että se mittaa jännitettä suhteessa yhteiseen maahan, yksinkertaistaen piirin suunnittelua ja varmistaen helpon integroinnin järjestelmään.

Ylijännitesuoja jokaisella kanavalla

Jokaisella syöttökanavalla on sisäänrakennettu ylijännitesuoja, joka pitää laitteen turvassa odottamattomilta jännitepiikiltä.Tämä suojaa järjestelmääsi ja varmistaa pitkäaikaisen luotettavuuden, jopa ankarissa käyttöolosuhteissa.

Syöttöalueiden valinta

AD7891ASZ-1 tukee useita syöttöjännitealueita eri tarpeiden mukaan:

AD7891-1: ± 5 V ja ± 10 V

AD7891-2: 0V- +2,5 V, 0 V- +5 V ja ± 2,5 V

Tämän joustavuuden avulla voit valita sovelluksellesi parhaan valikoiman ilman ylimääräisiä komponentteja.

Rinnakkais- ja sarjarajapinta

Tämä malli tarjoaa sekä rinnakkaista että sarjaviestintää, jolloin voit valita parhaan käyttöliittymän asennuksellesi.Tilan PIN -koodin avulla voit vaihtaa niiden välillä helposti varmistaen saumattoman yhteensopivuuden erilaisilla mikrokontrollereilla, prosessoreilla ja DSP: llä.

Siru-radalla/pidä vahvistin

Seka-radan/pidätysvahvistin auttaa sieppaamaan signaaleja tarkasti, jopa suurilla nopeuksilla.Se stabiloi tulosignaalit ennen muuntamista, vähentämällä virheitä ja parantamalla mittaustarkkuutta.

Siru-viite

2,5 V: n siru-referenssi yksinkertaistaa järjestelmän suunnittelua poistamalla ulkoisen jännitteen viitteen tarve.Tämä varmistaa yhdenmukaisen suorituskyvyn ja auttaa ylläpitämään tarkkuutta eri käyttöolosuhteissa.

Yksittäinen, pieniteho toimenpide (100 MW Max)

Yhden 5 V: n toimittamalla AD7891ASZ-1 pitää virrankulutuksen alhaisena käyttämällä enintään 100 MW.Tämä tekee siitä sopivan akkukäyttöisiin ja energiaherkäihin sovelluksiin.

Käyttötila (75 µW TYP)

Kun virta-tilaa ei käytetä, se vähentää virrankulutusta vain 75 µW: iin, pidentämällä järjestelmän elinaikaa ja parantamalla energiatehokkuutta.

AD7891ASZ-1 Tekniset yksityiskohdat

Analogisten laitteiden tekniset tekniset tiedot, AD7891ASZ-1.

Tuote Määrite	Attribuuttiarvo
Valmistaja	Analog Devices, Inc.
Jännite Toimituslähde	Yhden tarjonnan
Jännite - Tarjonta	5V
Tyyppi	Tiedonkeruujärjestelmä (DAS)
Toimittaja Laitepaketti	44-MQFP (10x10)
Sarja	-
Näytteenotto Nopeus (sekunnissa)	500k
Ratkaisu (Bitti)	12 b
Paketti / Tapaus	44-QFP
Paketti	Tarjotin
Käyttö- Lämpötila	-40 ° C ~ 85 ° C
Määrä kanava	8
Asennus Tyyppi	Pintakori
Tiedot Rajapinta	Sarja
Pohja Tuotesumero	AD7891

AD7891ASZ-1-lohkokaavio

AD7891ASZ-1: n lohkokaavio osoittaa, kuinka sirun eri osat toimivat yhdessä analogisten signaalien muuttamiseksi digitaaliseksi dataksi.Syöttöosassa on useita kanavia (v_inxa, v_inxb), jotka kulkevat multiplekserin (MUX) läpi, joka valitsee yhden kanavan kerrallaan.Sitten signaali kulkee radan/pidätyspiirin läpi sen vakauttamiseksi ennen lähettämistä 12-bittiseen ADC: hen, joka muuntaa analogisen jännitteen digitaaliseksi arvoksi.Sirulla on sisäinen 2,5 V: n referenssi tarkan muuntamisen varalta, mutta se voi myös käyttää ulkoista referenssiä REF IN/OUT -tapin kautta.Ohjauslogiikkaosio hallitsee, kuinka data virtaa ja sisältää tuloja, kuten WR, CS, RD ja Congst, jotka hallitsevat muuntamisprosessia.EOC (muuntamisen loppu) PIN -signaalit, kun muuntaminen on valmis.Tila -PIN -koodi valitsee sarja- ja rinnakkaisviestinnän välillä, kun taas AGND ja DGND tarjoavat maadoituksen analogisille ja digitaalisille osille.Valmiustila auttaa vähentämään virrankulutusta asettamalla siru pienitehoiseen tilaan, kun sitä ei käytetä.

AD7891ASZ-1: n sovellukset

Tiedonkeruujärjestelmät

AD7891ASZ-1: tä käytetään laajasti tiedonkeruujärjestelmissä, joissa tarvitaan nopeaa ja tarkkaa signaalin muuntamista.8 syöttökanavalla ja 12-bittisellä ADC: llä se kaappaa useita signaaleja tehokkaasti.Sen alhainen virrankulutus ja siru-viite tekevät siitä luotettavan valinnan sovelluksille, jotka vaativat jatkuvaa seurantaa ja tarkkaa tiedonkeruuta.

Moottorin hallinta

Moottorin ohjaussovelluksissa tarkka signaalin mittaus on avain sujuvan toiminnan ja suorituskyvyn optimointiin.AD7891ASZ-1 auttaa tarjoamalla nopeaa, korkearesoluutioista tiedonmuutosta, mikä mahdollistaa reaaliaikaisten säädöt moottorin nopeuteen, vääntömomenttiin ja sijaintiin.Sen ylijännitesuojaus varmistaa stabiilisuuden ympäristöissä, joissa on vaihtelevat sähköolosuhteet.

Matkaviestinnän tukiasemat

Tukiasemat luottavat tarkkaan signaalinkäsittelyyn vahvojen ja vakaiden viestintäverkkojen ylläpitämiseksi.AD7891ASZ-1 tukee tätä tarjoamalla nopean tiedonmuutoksen varmistaen, että tulevat signaalit käsitellään nopeasti ja tarkasti.Sen alhaisen tehon tila auttaa myös vähentämään järjestelmän kokonaisvoimankulutusta, mikä sopii energiatehokkaisiin viestintäjärjestelmiin.

Soittimet

AD7891ASZ-1 on ihanteellinen tarkkuuslaitteisiin, mukaan lukien tieteelliset, teollisuus- ja lääketieteelliset mittauslaitteet.Sen 12-bittinen resoluutio, useita syöttöalueita ja sirun rata/pidävahvistin varmistavat, että mittaukset ovat johdonmukaisia ​​ja luotettavia.Olipa lämpötilan seurantaa, signaalianalyysiä tai diagnostiikkatyökaluja, tämä malli tarjoaa yksityiskohtaisiin mittauksiin tarvittavan tarkkuuden.

AD7891ASZ-1 Mekaaniset mitat

AD7891ASZ-1 mekaaniset mitat osoittavat sirun fysikaalisen koon ja muodon, mikä auttaa piirilevyjen suunnittelussa.Paketti noudattaa JEDEC MO-112-AA-1 -standardeja varmistaen yhteensopivuuden tavanomaisten asennus- ja juotosprosessien kanssa.Yläkuva näyttää neliömuodon (13,90 mm x 13,90 mm) 44 nastalla, jotka on järjestetty reunoja pitkin.Sivunäkymä (näkymä A) kuvaa sirun korkeutta, joka vaihtelee välillä 1,95 mm - 2,10 mm, istuintasolla varmistaakseen asianmukaisen sijoituksen levylle.Tappiväli on 0,80 mm, ja koplanaarisuus ylläpidetään 0,10 mm: n tasossa.Nämä yksityiskohdat auttavat varmistamaan, että siru sopii oikein piirilevyyn ja kohdistuu hyvin muiden komponenttien kanssa.

AD7891ASZ-1: n edut ja haitat

Edut

• Korkea integraatio vähentää tarvittavien komponenttien lukumäärää

• Nopea muuntaminen mahdollistaa reaaliaikaisen tietojenkäsittelyn

• Toimii laajalla lämpötila -alueella, joten se sopii teollisuuskäyttöön

• Tukee sekä rinnakkaisia ​​että sarja -rajapintoja helpon yhteyden yhteydessä mikrokontrollereihin ja DSP: iin

• 12-bittinen resoluutio parantaa mittaustarkkuutta

Haitat

• Vaatii 5 V: n virtalähteen, rajoittaen joustavuutta pienemmille jännitemuotoille

• Kiinteät syöttöalueet eivät välttämättä kata kaikkia sovellustarpeita

• Rinnakkaisrajapinta vaatii enemmän nastat, jotka eivät välttämättä ole ihanteellisia kompakteille malleille

• Ei alhaisin virtavaihtoehto, joka on saatavana akkukäyttöisille laitteille

AD7891ASZ-1-vastaavat osat

Osa Määrä	Valmistaja	Keskeiset ominaisuudet	Käytä tapausta / muistiinpanoja
AD7891BP-1	Analog Devices Inc.	Sama kuin ad7891asz-1, mutta a 44-PLCC-paketti (16,59x16,59 mm), kosteuden herkkyysaste 3.	Sopii sovelluksiin vaaditaan PLCC -paketti kiinnittämisen helpottamiseksi.ROHS3 -yhteensopiva.
AD7891ASZ-2	Analog Devices Inc.	Samanlainen kuin AD7891ASZ-1, Mukana sama resoluutio, näytteenottotaajuus ja rajapinta.Tulee 44-mqfp pakkaus.	Käytetään teollisuudessa ja sulautettuna Sovelluksia, joissa tarvitaan nopea analoginen digitaalimuunnos.ROHS3 yhteensopiva.
AD7891BPZ-1	Analog Devices Inc.	Vastaa AD7891BP-1, mutta a 44-LCC (J-Lead) -paketti.Tarjoaa samat 12-bittiset, 500 000 näytteet sekunnissa suorituskyky.	Suunniteltu järjestelmiin, jotka tarvitsevat a J-LEAD-paketti juotettavan luotettavuuden parantamiseksi.ROHS3 -yhteensopiva.

Tietoja Analog Devices, Inc.

Analog Devices, Inc. on globaali johtaja korkean suorituskyvyn analogisessa ja digitaalisessa signaalinkäsittelytekniikassa.Yhtiö suunnittelee ja valmistaa luotettavia ja tarkkoja puolijohderatkaisuja, joita käytetään monilla toimialoilla, auto- ja teollisuusautomaatiosta terveydenhuolto- ja viestintäjärjestelmiin.Analogiset laitteet keskittyvät voimakkaasti innovaatioihin ja laatuun, ja tarjoaa edistyneitä komponentteja, kuten AD7891ASZ-1, varmistaen sovelluksillesi nopean, tarkan ja tehokkaan signaalin muuntamisen.

Johtopäätös

AD7891ASZ-1 on nopea ja luotettava 12-bittinen ADC, jolla on useat syöttökanavat, mikä tekee siitä erinomaisen signaalin muuntamisen tarkan.Se tarjoaa sekä rinnakkaisia ​​että sarjarajapintoja, mikä antaa sinulle joustavuuden siitä, miten kytket sen järjestelmään.Pienellä virrankulutuksella ja sisäänrakennetuilla suojausominaisuuksilla se toimii hyvin monissa eri sovelluksissa.Käytätkö sitä tiedonkeruun, moottorin ohjaukseen tai instrumentointiin, tämä ADC tarjoaa tarvitsemasi suorituskyvyn.

Tietotarvikkeet PDF

AD7891ASZ-1 Datalmaine:

AD7891ASZ-1.pdf
