Kuituoptiset liittimet: SC vs. LC

Kuituoptiset liittimet pitävät kevyet signaalit sujuvasti kaapeleiden läpi liittämällä kuidut tarkkuudella.Tässä artikkelissa opit, mitä liittimet tekevät, osat, jotka saavat ne toimimaan, ja kuinka SC- ja LC -liittimet vertaavat rakennetta, kokoa ja käyttöä.Näet myös heidän sovellukset, edut, haitat ja kuinka valita oikea asennus.

Luettelo

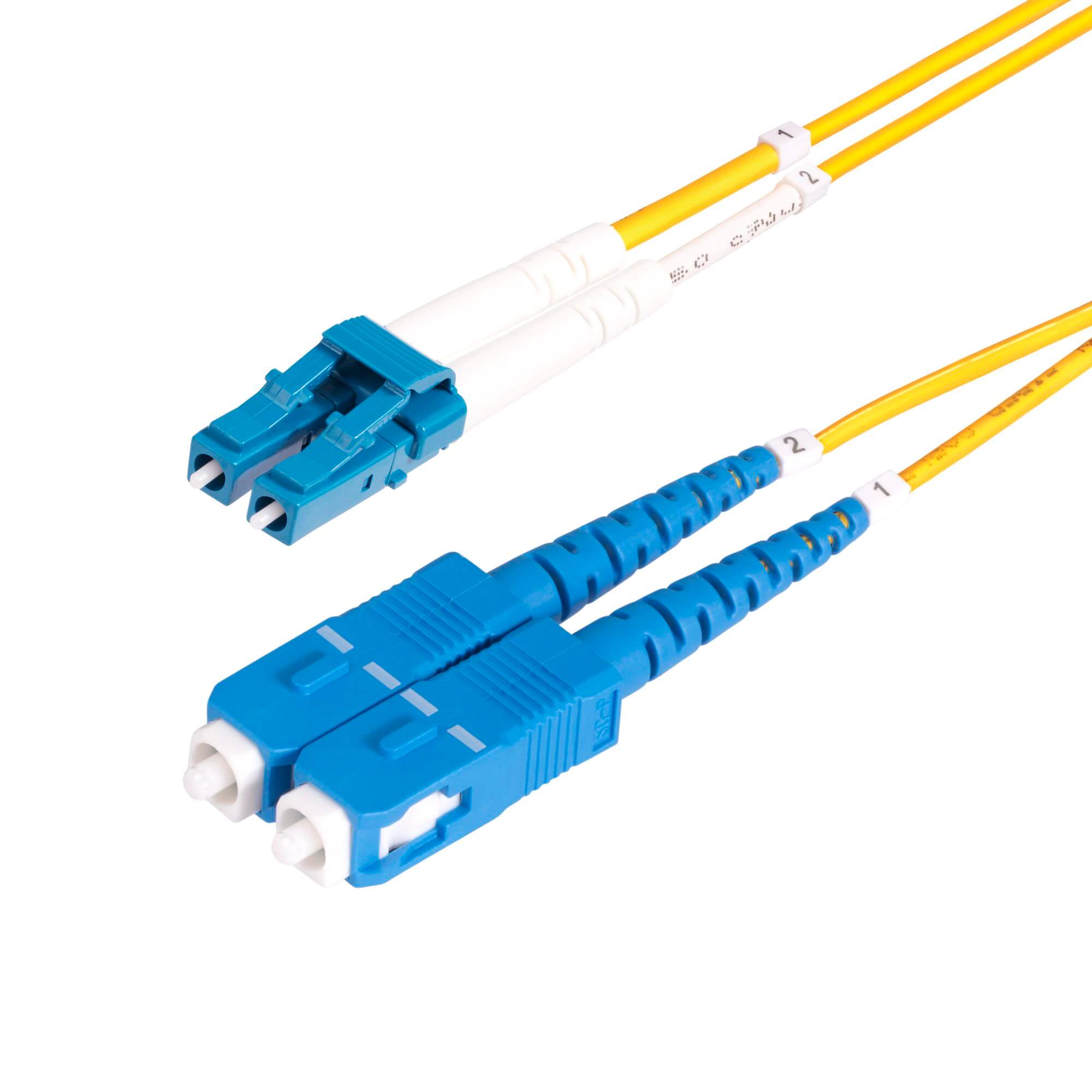

Kuva 1. LC- ja SC -kuituliittimet

Kuituoptiset liittimet yleiskatsaus

Kuituoptiset liittimet ovat laitteita, joita käytetään kahden optisen kuidun yhdistämiseen tai kuidun kytkemiseen verkkovälineisiin varmistaen, että kevyet signaalit kulkevat läpi pienin menetyksellä.Heidän tehtävänsä on pitää kuitupää vakaana ja tarkasti linjassa siten, että valo jatkuu sujuvasti kuidusta toiseen.

Liittimen suorituskyky riippuu siitä, kuinka hyvin se hallitsee kohdistusta ja kosketusta kuidun ytimien välillä.Jopa pieni väärinkäyttö tai rako voi aiheuttaa lisäyshäviöitä (siirretyn valon lasku) tai lisätä paluumenetelmää (valo heijastuu takaisin kuituun).Näiden vaikutusten minimoimiseksi liitinsuunnitelmat seuraavat tiukkoja teollisuusstandardeja, joissa määritetään mitat, toleranssit ja pinnan laadun.

Kuva 2. Kuituoptisen liittimen rakenne

SC- ja LC -liittimet

SC- ja LC -liittimet ovat kaksi eniten otettua tyyppiä kuituoptisissa viestintäjärjestelmissä.Vaikka molemmat on suunniteltu kohdistamaan kuituja ja vähentämään signaalin menetystä, ne eroavat koosta, suunnittelusta ja kestävyydestä, mikä vaikuttaa siihen, missä jokainen tyyppi on tehokkain.

SC -liitin

Kuva 3. SC -liitin

SC-liitin tai vakioliitin otti käyttöön NTT 1980-luvun puolivälissä, ja siitä tuli yksi ensimmäisistä kuituoptisista liittimistä laajalle levinneeseen käyttöön.Siinä tunnetaan myös nimellä tilaajaliitin tai keppi-ja napsauta liitin, sillä on suorakulmainen profiili ja se tunnistetaan sen suoraviivaisesta suunnittelusta.Se sisältää 2,5 mm: n keraamisen holkin, joka varmistaa tarkan kuidun kohdistuksen, jota tukee push-pull-lukitusmekanismi, joka mahdollistaa yksinkertaisen lisäyksen ja poistamisen.Liitin kestää jopa 1000 paritusjaksoa, joten se sopii sovelluksiin, jotka vaativat usein käsittelyä.Sen lisäyshäviö vaihtelee tyypillisesti välillä 0,25 - 0,5 dB, mikä antaa sen suorittaa luotettavasti sekä tietoliikenne- että tietoliikennejärjestelmissä.

LC -liitin

Kuva 4. LC -liitin

LC-liitin tai Lucent-liitin otti käyttöön 2000-luvun alkupuolella Lucent Technologies vastaamaan tarvetta pienemmille kuituyhteyksille korkean tiheyden ympäristöissä.Sen merkittävin ominaisuus on 1,25 mm: n keraaminen holkki, puolet SC -holkin koosta, mikä mahdollistaa suuremman portin tiheyden laastaripaneeleissa ja laitteissa.Push-pull-salvan sijasta se käyttää salvan lukitusjärjestelmää, joka pitää yhteyden turvallisesti paikoillaan.LC -liitin tukee jopa 500 paritussykliä, mikä on alhaisempi kuin SC, mutta se saavuttaa saman lisäyshäviöalueen 0,25 - 0,5 dB.Sen kompakti koko ja luotettava suorituskyky tekevät siitä erityisen hyvin sopivan tungosta asennuksille, kuten tietokeskuksille ja tietoliikennetelineille, joissa avaruustehokkuus on ensisijainen.

Sekä SC- että LC -liittimet tarjoavat samanlaisen optisen suorituskyvyn lisäysmenetyksen suhteen.Heidän erot kuitenkin määrittelevät heidän käytännön roolinsa.SC-liitin on suurempi, kestävämpi ja suositeltava yleiskäyttöön silloin, kun tila ei ole rajoitus.Sitä vastoin LC-liitin on pienempi, suunniteltu korkean tiheyden kokoonpanoihin ja suosittu nykyaikaisissa verkkoympäristöissä, joissa tilaa maksimointi on kriittinen vaatimus.

SC- ja LC -liittimien sovellukset

SC -liitinsovellukset

• Datacom- ja Telecom -verkot

• Internet- ja kaapeli -televisiojärjestelmät

• Mediamuuntimet eri verkkotyyppien linkittämiseksi

• Passiiviset optiset verkot, kuten FTTX ja EPON

• Yleiskäyttöiset yhteydet tietokoneisiin, Wi-Fi-reitittimiin ja pelikonsoliin

• Optiset jakelukehykset ja keskustoimistoverkkokaapit

• Tilaajien kuitu-kotiin (FTTH)

• Pitkysjärjestelmät ja WDM-verkot SC/APC: n avulla alaselän heijastukseen

• Hybridi -sovitinjärjestelmät SC: n ja muiden liitintyyppien välillä

LC -liitinsovellukset

• Suurten tiheyden korjauspaneelit ja tietokeskukset

• Televiestintälaitteet

• SFP, SFP+, QSFP+ja QSFP28

• Seinän takana (BTW) asennukset, joissa tilaa on rajoitettu

• Duplex -yhteydet Enterprise Lans- ja Campus -selkärankoihin

• Pilvi- ja laajamittainen datakeskuksen infrastruktuurit

• Teollisuus- ja lääketieteelliset järjestelmät, jotka vaativat kompakteja ja luotettavia kuituyhteyksiä

• Polaarisuutta muuttavat LC-liittimet monimutkaisissa kuitukaapelointijärjestelmissä

SC- ja LC -liittimien tekninen vertailu

Ominaisuus	SC Liitin	LC Liitin
Holkin koko	2,5 mm keraaminen	1,25 mm keraaminen
Kytkentämekanismi	Työntää	Salvan lukitus
Kestävyys (pariutumissyklit)	Noin 1000 tai enemmän	Noin 500 - 1000 (tyypillisesti 500)
Kustannukset (suhteellinen)	Alhaisempi, kustannustehokkaampi	Korkeampi tarkan valmistuksen takia
Lisäysmenetelmä	Tyypillisesti ≤ 0,3 dB, usein 0,25–0,5 dB: n alueella	Tyypillisesti ≤ 0,3 dB, usein 0,25–0,5 dB: n alueella
Paluumenetyksen / heijastussuoritus	UPC versiot ≥ 50 dB, APC -versiot ≥ 60 dB	UPC versiot ≥ 50 dB, APC -versiot ≥ 60 dB
IEC / käyttöliittymästandardi	IEC 61754-20	IEC 61754-4
Tyypillinen sovellus- / käyttötapaus	PC: t, reitittimet, vanhat järjestelmät, kuitu kotiin, televiestinnän jakelu- ja keskustoimistojärjestelmät	Tiheä televiestintä, datakeskukset, SFP/SFP+ ja QSFP-lähetinvastaanottimet, kompaktit telineet ja rajoitetut avaruusympäristöt
Ympäristö- / fyysiset tekijät	Suurempi asunto tekee siitä vankemman vaativat olosuhteet	Pienempi ja herkempi, mutta sallii paljon korkeampi satamatiheys
Trendi / markkinoiden käyttöönotto	Vielä yleinen vanhoissa verkoissa ja joissain telejärjestelmät	Yhä enemmän nykyaikaisen datan standardi keskukset ja uudet asennukset

SC- ja LC -liittimien edut ja haitat

Liitintyyppi	Edut	Haitat
SC -liitin	Yksinkertainen suunnittelu ja helppokäyttöinen	Suurempi lauta (2,5 mm) vaatii enemmän tilaa
	Kestävä jopa 1000 parittelujaksolla	Ei sovellu korkean tiheyden ympäristöihin
	Kustannustehokas kypsän tekniikan takia	Bulkier verrattuna LC -liittimiin
	Vakaa suorituskyky alhaisella lisäyshäviöllä	Push-Pull-välilehti voi katkaista, jos sitä ei ole kiinnitetty
	Laajalti yhteensopiva olemassa olevien järjestelmien kanssa
	Valmistettu tekniikan muoveista, jotka vastustavat hapetus ja lämpö
	Nopea, työkaluvapaa työntö-pull-mekanismi yhteydet
	Yhteensopiva yhden moodin ja multimoden kanssa kuidut
	Tarjoaa alhaisen lisäyshäviön ja korkean tuoton menetys
	Yleinen ftthissä, CATV: ssä ja optisessa jakelukehykset
LC -liitin	Kompakti koko 1,25 mm: n holkin kanssa tilaa	Korkeammat kustannukset kompakti suunnittelusta
	Tukee korkean portin tiheyttä datakeskuksissa ja televiestintä	Lyhyempi elinikä on noin 500 parittelujaksoa
	Suojattu salpamekanismi estää katkaisut	Herkempi ja vaatii huolellista käsittelyä
	Vahva suorituskyky yksimuodossa, pitkän matkan linkit	Voi olla vaikeampaa käsitellä tiukkoissa tiloissa
	Standardi SFP: lle, SFP+, QSFP+ ja QSFP28 moduulit	Voi vaatia työkaluja poistoa varten tiheäksi paneelit
	Saatavana duplex- tai simplex -muodossa, leikkeellä muuntaminen
	Toimii sekä yhden moodin että multimoodin kanssa kuidut
	Kompakti koko on ihanteellinen lähiverkkoneille ja pilvitietokeskukset
	Käytetään teollisuus- ja lääketieteellisissä järjestelmissä Tila on rajallinen
	APC optiset järjestelmät

Valinta LC: n ja SC: n välillä

Kuituoptisen liittimen valinta riippuu verkon ja ympäristön vaatimuksista, joissa sitä käytetään.LC-liittimet ovat yleensä edullisia korkean tiheyden asennuksissa, kuten tietokeskuksissa tai teletelineissä, joissa säästäminen on tärkeää.Ne ovat myös standardi SFP- ja SFP+ -lähteen vastaanottimille, ja niitä käytetään laajasti yksimuotoisissa kuitujärjestelmissä, jotka vaativat alhaisen signaalin menetyksen pitkillä etäisyyksillä.

• Lc

• SC-liittimet-käytännöllinen yleiskäyttöön tarkoitettuihin verkkoihin, tarjoamalla kestävyyttä ja kustannustehokkuutta

SC -liittimiä käytetään usein kodeissa, toimistoissa ja pienemmissä verkoissa, etenkin jos tila ei ole suuri huolenaihe.Järjestelmissä, jotka käyttävät molempia tyyppejä, sovittimia on saatavana muuntaakseen SC- ja LC -rajapintojen välillä varmistaen yhteensopivuuden eri asetuksissa.

Johtopäätös

Sekä SC- että LC -liittimet tarjoavat vahvan suorituskyvyn, mutta paras valinta riippuu tarpeistasi.Jos haluat jotain kestävää, kustannusystävällistä ja älä ole huolissasi tilasta, SC-liittimet ovat hyvä vaihtoehto.Jos työskentelet tietokeskusten tai kompaktien teletelineiden kanssa, LC -liittimet sopivat paremmin, koska ne säästävät tilaa ja sallivat lisää yhteyksiä pienellä alueella.Molemmat tarjoavat alhaisen signaalin menetyksen ja hyvän vakauden, joten se johtuu koosta, tiheydestä ja kestävyydestä.Tietämällä, missä jokainen tyyppi toimii parhaiten, voit valita liittimen, joka tekee verkon asennuksesta tehokkaan ja luotettavan.
