Kaikki mitä sinun tarvitsee tietää TDA2822M -vahvistimesta

TDA2822M on kaksoisvälijännitehontaa, joka on suunniteltu kannettaville äänilaitteille, kuten radioille, kasettisoittimille ja multimediakaiuttimille.Se toimii laajassa jännitealueella, mikä tekee siitä joustavan eri käyttötarkoitukseen.Sen yksinkertainen suunnittelu ja tehokas suorituskyky tekevät siitä ihanteellisen valinnan korkealaatuisiin äänisovelluksiin.

Luettelo

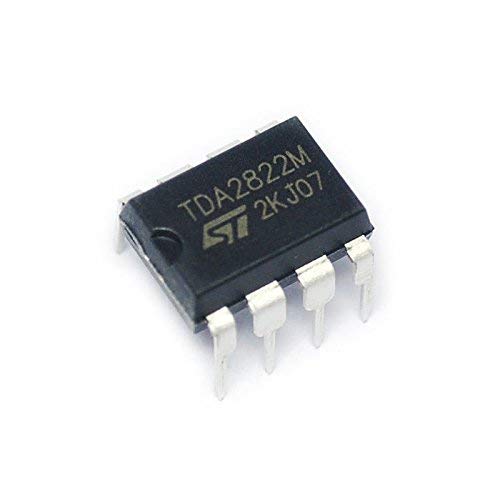

Johdanto TDA2822M -vahvistimeen

Se TDA2822M on kaksoisvälijännitehonvahvistin, joka on suunniteltu kompakteille äänilaitteille, kuten radioille, kasettisoittimille ja multimediakaiuttimille.8-nastaisessa minidip-paketissa se toimii laajajännitealueella 1,8-15 volttia, mikä tekee siitä monipuolisen eri sovelluksille.

Tätä vahvistinta on helppo käyttää ja se tarjoaa erinomaisen äänenlaadun, jolla on alhainen staattinen virta ja minimaalinen vääristymä, joten se on ihanteellinen kannettaville, akkukäyttöisille laitteille.Sen luotettava ja tehokas suunnittelu tekee siitä suositun valinnan korkealaatuiseen äänenvaikutukseen eri projekteissa.

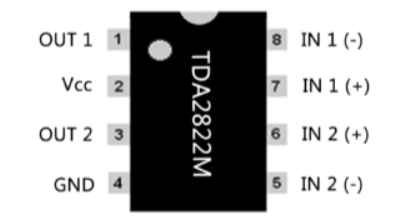

Pinout -yksityiskohdat TDA2822: lle

Nro	Nimeä	PIN -PIN -kuvaus
1	Lähtö 1	IC: n lähtö 1 kaiuttimen ohjaamiseksi
2	VCC	IC: n positiivinen toimitusyhteys
3	Lähtö 2	IC: n lähtö 2 kaiuttimen ohjaamiseksi
4	Maa (GND)	Maa / negatiivinen molemmille vahvistimille
5	Tulo 2 (+)	IC: n tulon 2 kääntäminen
6	Tulo 2 (-)	IC
7	Tulo 1 (+)	IC
8	Tulo 2 (-)	IN: n kääntäminen 1

CAD -suunnittelu TDA282M: lle

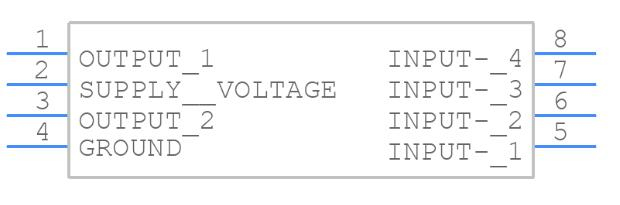

TDA2822M -symboli

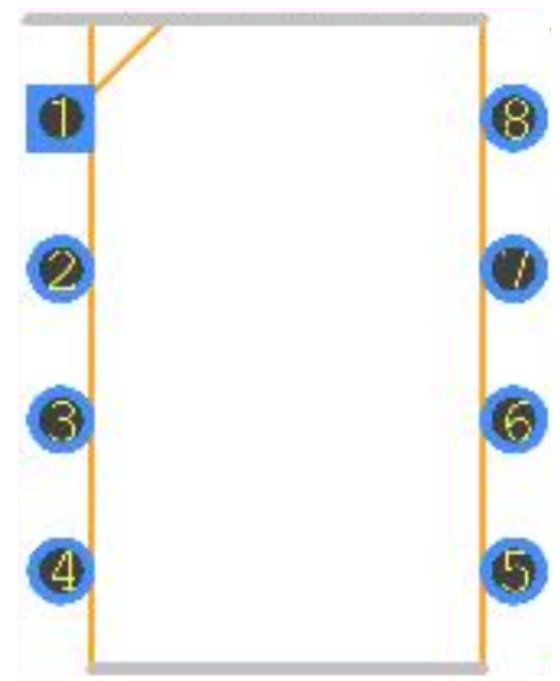

TDA2822m Jalanjälki

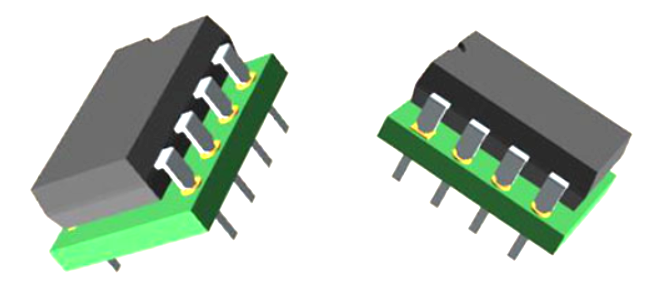

TDA2822M 3D -malli

Piirisuunnittelu TDA2822: n avulla

Kaavio

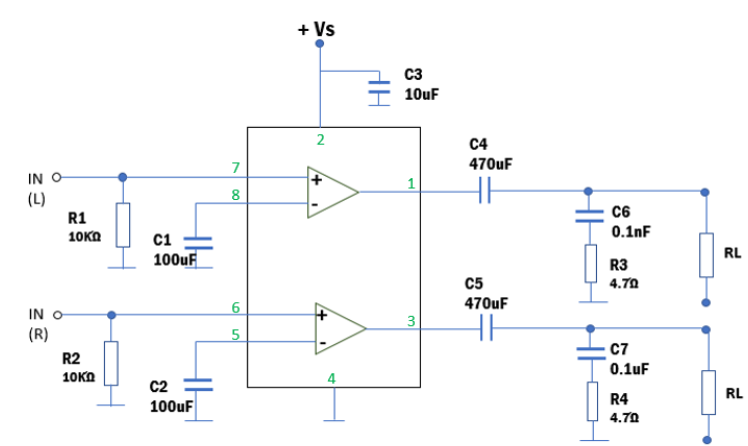

Testipiiri stereotilassa

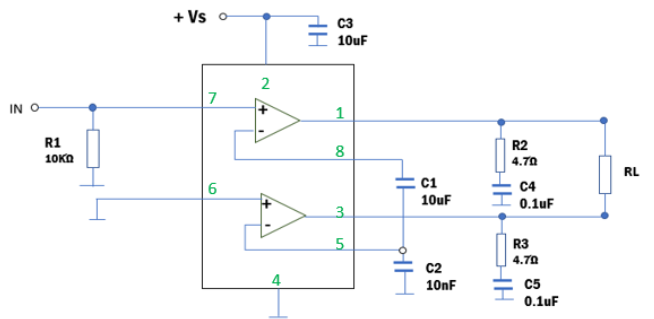

Testipiiri siltatilassa

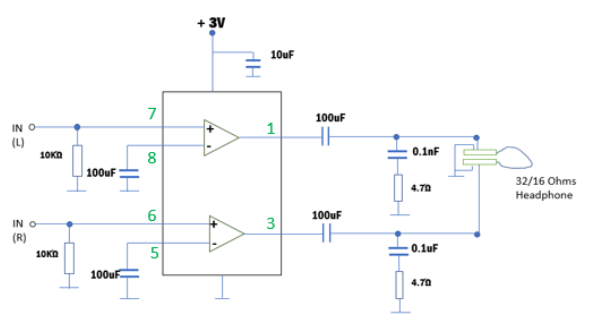

Tyypillinen sovellus kannettavissa pelaajissa

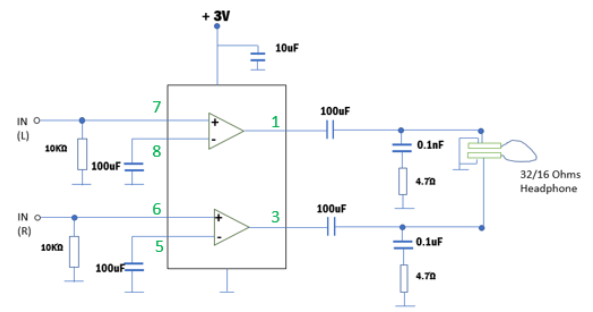

Edulliset sovellukset kannettavissa pelaajissa

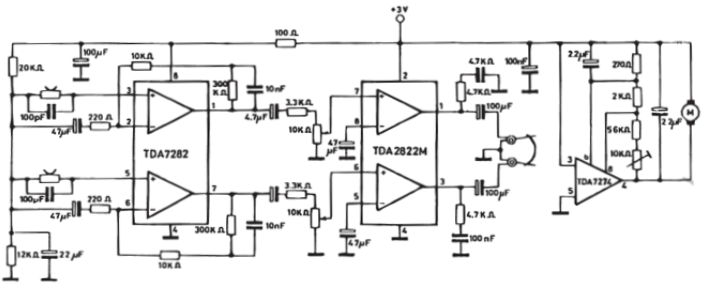

3 V stereokasettpelaaja, jolla on moottorin nopeusohjaus

TDA282M: n keskeiset ominaisuudet

• Toimii 3-15 V: n palveluksessa, mikä toimii niinkin alhaisella tasolla kuin 1,8 V.

• Toimittaa 3,2 W: n lähtötehoa selkeän äänen.

• Tukee 8-OHM-kaiutinkuormia.

• Tarjoaa 39 dB: n vahvistuksen voimakkaalle signaalin lisäämiselle.

• Vaatii vain 12 mA: n käyttövirtaa.

• Sisältää alhaisen tulopoikkeaman virta 0,1 µA.

• Tarjoaa 40 dB: n virtalähteen melun vähentämistä.

• Minimaalinen ristin vääristymä varmistaa sujuvan äänen.

• Konfiguroitavissa silta- tai stereotiloissa.

• Saatavana DIP-8- tai SOP-8-paketeissa.

TDA2822M -vahvistimen tekniset tiedot

Parametri	Arvo
Luokka	Luokka-AB
Lähtöteho	2 W
Asennustyyli	Reiän läpi
Tyyppi	1-kanavainen mono tai 2-kanavainen stereo
Paketti / kotelo	PDIP-8
Ääni - kuormitusimpedanssi	32 ohmia
THD Plus -melu	0,20%
Syöttöjännite - Max	15 V
Syöttöjännite - min	1,8 V
Vähimmäiskäyttölämpötila	-40 ° C
Suurin käyttölämpötila	+150 ° C
Pakkaus	Putki
Merkki	Stmicroelectronics
Kuvaus/toiminto	Kuuloke/kaiutin
Saada	39 dB
IB - Syöttöpoikkeamavirta	100 NA
Tulotyyppi	Yksittäinen
Pituus	10,92 mm
Kanavien lukumäärä	2 kanava
Toimitusvirta	1 a
Toimitusjännite	3 V, 5 V, 9 V, 12 V
Lähtövirta	1 a
Lähtösignaalityyppi	Erilainen, yksi
PD - Virran hajoaminen	1,4 w
Tuotetyyppi	Äänenvahvistimet
PSRR - Virtalähteen hyljintäsuhde	40 dB
Korkeus	3,32 mm

TDA2822M: n sovellukset äänijärjestelmissä

Äänen vahvistaminen radioissa

TDA2822M on ihanteellinen radioiden äänisignaalien vahvistamiseen.Se parantaa äänen selkeyttä ja määrää varmistaen, että nautit paremmasta kuuntelukokemuksesta ilman vääristymiä tai melua.

Äänilähtön parantaminen tietokonejärjestelmissä

Voit parantaa tietokoneesi äänilähtöä TDA2822M: llä.Se parantaa äänenlaatua, mikä tekee multimediatoiminnoistasi, kuten elokuvien katseleminen tai pelien pelaaminen kiehtovammaksi.

Äänen virran leluissa

Tämä vahvistin soveltuu hyvin leluissa.Se tarjoaa riittävän voiman pienille kaiuttimille, mikä tekee äänistä kovemmat ja selkeämmät, mikä on erityisen hyödyllistä interaktiivisille ja musiikillisille leluille.

Rikastuttaa äänikokemusta akkukäyttöisissä musiikkisoittimissa

TDA2822M toimii tehokkaasti akkukäyttöisissä laitteissa, kuten kannettavissa musiikkisoittimissa.Se optimoi äänilähtöt säilyttäen samalla vähäisen virrankulutuksen, varmistaen akun pidemmän käyttöiän ja yhdenmukaisen äänenlaadun.

Pienitehoiset äänenvahvistustarpeet

Tämä siru on monipuolinen ja pystyy käsittelemään erilaisia ​​pienitehoisia äänenvahvistustehtäviä.Olipa yksinkertaisia ​​laitteita tai mukautettuja ääniprojekteja, se tarjoaa luotettavan ratkaisun selkeään ja monistetulle äänelle.

Ohjeet TDA2822M: n käyttämiseksi

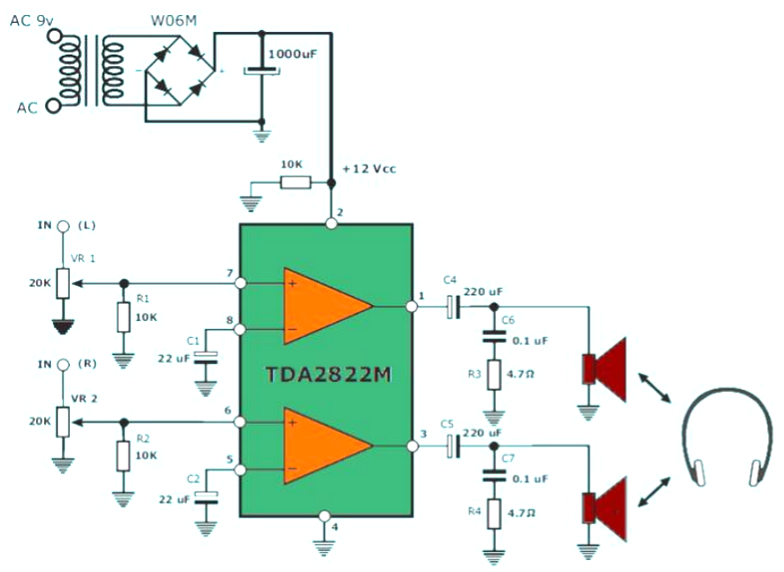

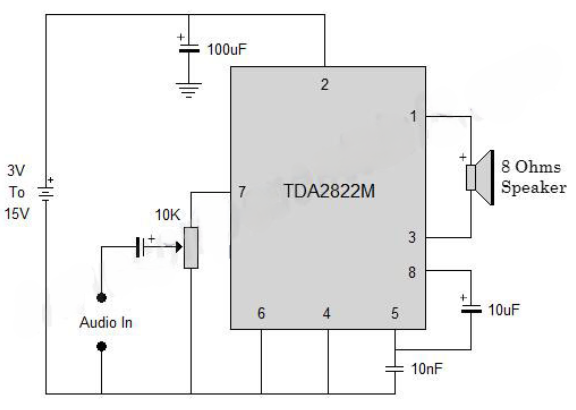

Yllä oleva kaavio osoittaa, kuinka TDA2822M IC: tä voidaan käyttää äänenvahvistimena.Se on yleisesti asetettu monovahvistimeksi, mutta sen suunnittelu mahdollistaa myös stereovahvistinpiirien luomisen.Piiri toimii tehokkaasti jännitealueella välillä 3–15 volttia tasavirtaa, mikä tekee siitä joustavan eri sovelluksissa.

10K: n muuttujavastus on tärkeä osa tätä asennusta.Se muodostaa yhteyden äänen syöttöpisteisiin ja linkittää ne äänilähteeseen, jota haluat vahvistaa.Äänilähtölle 8 OHM-kaiutin on kytketty IC: n nasta 1 ja nasta 3, varmistaen selkeän ja monistetun äänen.

IC: n pitämiseksi luotettavasti on olemassa muutamia varotoimenpiteitä, joita sinun tulisi noudattaa.Varmista aina, että jännite ei ylitä 15 volttia vaurioiden välttämiseksi.Suojaa IC: n oikosulku ja tarkista huolellisesti kaikki johdotusliitännät ennen sen virtaamista.Kun juota, käsittele IC huolellisesti sen ylikuumenemisen välttämiseksi.Polaarisuuden ongelmien estämiseksi kytke virta oikein tai sisällytä diodi suojausta varten.Viimeiseksi, säilytä ja käytä IC: tä lämpötila -alueella -40 -+150 celsiusastetta kestävyyden ja suorituskyvyn säilyttämiseksi.

Vastaavat vaihtoehdot TDA2822M: lle

Olla KA2209

Olla KA2209B

Olla S1A2209A01-D0B0

Olla LM380

Olla NJM2073

TDA2822M -vahvistimen käytön edut

Matala vääristymä ja melu

TDA2822M varmistaa puhtaan äänilähtön vähäisellä vääristymällä ja melulla.Tämä tekee siitä loistavan valinnan, kun tarvitset korkealaatuista ääntä ilman ei-toivottuja häiriöitä tai häiriöitä.

Sisäänrakennettu lämpö- ja oikosulku

Tässä vahvistimessa on lämpö- ja oikosulkujen suojaus, joka auttaa suojaamaan IC- ja kytkettyjä komponentteja.Se varmistaa pitkäaikaisen suorituskyvyn ja luotettavan toiminnan, jopa haastavissa olosuhteissa.

Yksinkertainen suunnittelu minimaalisilla komponenteilla

TDA2822M: ssä on suoraviivainen muotoilu, joka vaatii vain muutaman ulkoisen komponentin.Tämä yksinkertaisuus helpottaa integroitumista projekteihisi, säästää aikaa ja vaivaa kokoonpanon aikana.

Säädettävä vahvistuksen hallinta

Voit säätää vahvistimen vahvistusta vastaamaan audiovaatimuksiasi.Tämän joustavuuden avulla voit hienosäätää äänilähtöä eri sovelluksille vaarantamatta suorituskykyä.

Ihanteellinen kannettaville äänilaitteille

Sen alhainen virrankulutus ja kompakti koko tekevät TDA2822M: stä täydellisen kannettaville äänilaitteille.Tämä vahvistin toimii tehokkaasti, olipa se akkukäyttöinen kaiutin tai kämmenmusiikkisoitin, tyhjentämättä akkua nopeasti.

Kaksikanava stereoäänelle

Kaksikanavainen kokoonpano antaa IC: lle tukea stereoääniä.Tämä ominaisuus parantaa äänikokemusta tarjoamalla laitteillesi kiehtovamman ja tasapainoisemman lähtö.

Toimii alhaisella jännitteellä ja virralla

Vahvistin on suunniteltu toimimaan pienjännitteen ja virran kanssa, joten se on yhteensopiva laajan valikoiman pienitehoisten laitteiden kanssa.Tämä auttaa energiatehokkaiden järjestelmien rakentamisessa, jotka ylläpitävät erinomaista äänenlaatua.

Helppo ja kompakti muotoilu

TDA2822M: n kompakti koko ja helppokäyttöisyys yksinkertaistavat integraatiota projekteihisi.Olitpa aloittelija tai kokenut rakentaja, tämä IC tarjoaa mukavuuden ja luotettavuuden monimutkaismatta suunnitteluprosessia.

TDA282M: n enimmäisluokitukset

Symboli	Parametri	Arvo	Yksikkö
Vs.	Toimitusjännite	15	V
Io	Huippulähtövirta	1	Eräs
PTOT	Kokonaistehon hajoaminen TAMB: ssä = 50 ° C	1	W -
	Kokonaistehon hajoaminen tcase = 50 ° C: ssa	1.4	W -
TSTG, TJ	Varastointi- ja risteyslämpötila	-40, +150	° C

Valmistajatiedot TDA2822: lle

TDA2822M tuottaa stmicroelectronics (STM tai STMICRO), joka on maailmanlaajuisesti tunnustettu johtaja puolijohderatkaisuissa.STMICROESCONICS on erikoistunut laajan valikoiman mikroelektroniikkatuotteiden luomiseen yhdistämällä piin suunnittelun ja järjestelmän integroinnin asiantuntemuksen.

Yhtiö tunnetaan edistyneistä valmistusominaisuuksistaan ​​ja laajasta immateriaalioikeuden (IP) portfoliostaan, jolloin se voi kehittää innovatiivisia tuotteita.Stmicroelectronics on avainpelaaja System-on-Chap (SOC) -teknologiassa, joka tukee nykyaikaisen tekniikan lähentymistä.Niiden ratkaisuja käytetään laajasti eri toimialoilla, mikä varmistaa luotettavuuden ja laadun kaikissa tarjouksissa.
