Tämä opas näyttää eron suoraviivaisen ja crossover Ethernet -kaapeleiden välillä.Se selittää, mitä kukin tekee, miten johdot on järjestetty sisälle ja milloin niitä käytetään.Opit kuinka kertoa heidät toisistaan ja mikä kaapeli on paras eri verkkoasetuksille.

Luettelo

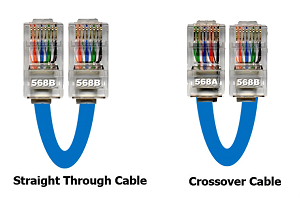

Kuva 1. Suora läpimurto vs. crossover Ethernet -kaapeli

Mikä on suora kaapeli?

Suora kaapeli on yleinen Ethernet-kaapelin tyyppi.Se yhdistää verkon erilaisia laitteita, kuten tietokone reitittimeen tai kytkimeen.Johdotuskuvio on identtinen molemmissa päissä, mikä tarkoittaa, että jokainen johdin kytketään samaan nastanumeroon molemmissa liittimissä.

Suora kaapeleita käytetään laajasti jäsenneltyissä verkkoympäristöissä, kuten koteissa, toimistoissa ja tietokeskuksissa.Ne yksinkertaistavat asennuksia, vähentävät virheitä asennuksen aikana ja tukevat vakaata yhteyksiä asiakaslaitteiden ja verkottumislaitteiden välillä.

Suora kaapelin ominaisuudet

• identtinen johdotus molemmissa päissä

Suora kaapelissa on sama johdotussekvenssi molemmissa päissä, tyypillisesti TIA/EIA-568B-standardin mukaisesti.Tämä luo suoran, yksilöllisen yhteyden vastaavien tapien välillä kumpaankin päähän.Se varmistaa saumattoman viestinnän laitteiden välillä, joilla on täydentäviä rooleja.

• Ihanteellinen eri laitteiden kytkemiseen

Näitä kaapeleita käytetään erityyppisten verkkolaitteiden, kuten tietokoneeseen reitittimen, kytkemiseen tai modeemiin.Tämä tekee niistä standardin useimmille päivittäisille Ethernet -asetuksille.Niiden yksinkertaisuus auttaa välttämään määritysvirheitä.

• Seuraa TIA/EIA-568B -standardia

TIA/EIA-568B-johdotusjärjestelmä on laajalti hyväksytty verkottumisteollisuudessa.Se varmistaa johdotuksen johdonmukaisuuden, jota tarvitaan yhteensopivuuden ylläpitämiseen eri laitteiden välillä.Tämä standardi yksinkertaistaa myös vianetsintää ja kaapelin vaihtoa.

• Värikoodatut johdot helppoa asennusta varten

Jokainen kaapelin sisällä oleva lanka on värikoodattu asetetun kuvion mukaan.Tämän avulla on helppo tarkistaa oikea tilaus asennuksen aikana.Se vähentää johdotusvirheiden mahdollisuutta ja nopeuttaa käyttöönottoaikaa.

• Yleisesti yhteensopiva

Koska suoraviivaiset kaapelit seuraavat globaalia standardia, ne toimivat melkein kaikilla verkkolaitteistoilla.Erityisiä asetuksia tai kaapelityyppejä ei tarvita tyypillisimmille asennuksille.Tämä yleinen yhteensopivuus tekee heistä ratkaisun.

• Sopii erilaisiin verkkokokoihin

Pienistä kotiverkoista laajamittaisiin yritysjärjestelmiin suorat kaapelit ovat monipuolisia.Ne ovat skaalautuvia ja niitä voidaan käyttää sekä yksinkertaisissa että monimutkaisissa topologioissa.Heidän luotettavuus tekee heistä tärkeän elementin jäsennellyssä kaapeloinnissa.

Milloin suoraa kaapelia käytetään?

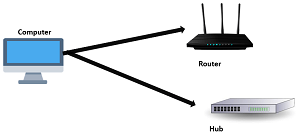

Kuva 2. Tietokone verkkokytkimeen/napa

• Tietokone reitittimeen: Kun asetat koti- tai toimistoverkon, suora kaapeli yhdistää tietokoneen reitittimeen.Tämän avulla tietokone voi käyttää Internetiä ja muita verkottuneita resursseja reitittimen hallinta- ja reititystoimintojen kautta.

• Tulostin napaan/kytkimeen: Keskittimeen kytketyt verkkotulostimet käyttävät suoraviivaisia kaapeleita kommunikoidaksesi muun verkon kanssa.Tämä asennus antaa verkon useita laitteita lähettää tulostustyöt jaetun tukiaseman kautta.

• Reititin modeemiin: Laajakaista-asetuksissa suora kaapeli linkittää reitittimen (joka hallinnoi paikallisia laitteita) modeemiin (joka muodostaa yhteyden Internet-palveluntarjoajaan).Tämän yhteyden avulla Internet -yhteys voidaan jakaa kaikille paikallisverkon laitteille.

• Kytkimen tukiasema: Langattomat tukiasemat (APS) Kytkentä kytkimiin suoraviivaisten kaapeleiden avulla, jolloin ne voivat levittää langattomia yhteyksiä integroituaan langalliseen verkkoinfrastruktuuriin.

• IP -puhelimet verkkokytkimiin: Monet nykyaikaiset toimistoympäristöt käyttävät VoIP (Voice Over IP) -järjestelmiä.IP-puhelimet muodostuvat tyypillisesti suoraan kytkimeen suorat läpikulkukaapelit vastaanottamaan sekä tietoja että virtaa Ethernetissä (PoE).

• Äly-televisiot tai medialaitteet reitittimille/kytkimille: Älykkäissä kodeissa älytelevisiot, pelikonsolit ja suoratoistolaatikoissa käytetään usein reitittimeen tai vaihtavia yhteyksiä suoraviivaisempien kaapeleiden kautta vakaampien, nopeamman median suoratoistoon.

Mikä on crossover -kaapeli?

Crossover -kaapelia käytetään vastaavien laitteiden kytkemiseen suoraan.Esimerkiksi se voi linkittää kaksi tietokonetta, kaksi kytkintä tai kaksi reititintä käyttämättä napaa tai kytkintä välillä.Se saavuttaa tämän kääntämällä lähetys (TX) ja vastaanottamalla (RX) johdot päättyjen välillä.

Tämän käännöksen avulla kunkin laitteen lähdön on yhdenmukainen toisen tuloksen kanssa, mikä mahdollistaa viestinnän.Niitä käytetään usein vanhemmissa laitteistoissa, verkkokokeissa ja skenaarioissa, joissa tarvitaan suora, manuaalinen yhteys.

Crossover -kaapelin ominaisuudet

• Vaihdetut sisäiset lankaparit

Crossover -kaapelissa on erityiset vaijeriparit sisäisesti käännettäessä, yleensä nastat 1 ja 2 ja 3 ja 6. Tämä kokoonpano antaa kaksi samanlaista laitetta lähettää ja vastaanottaa tietoja suoraan.Se ohittaa välityslaitteen tarpeen tehokkaasti.

• sekoitettu kytkentästandardit molemmissa päissä

Tyypillisesti crossover -kaapeli käyttää T568A -standardia toisessa päässä ja T568B toisessa.Tämä tarkoituksellinen epäsuhta on se, joka luo ristinvaikutuksen.Se varmistaa, että yhden laitteen lähetyssignaali muodostaa yhteyden vastaanottosignaaliin toisella.

• Mahdollistaa laitteiden välisen viestinnän

Nämä kaapelit on suunniteltu yhdistämään samanlaiset laitteet, kuten kaksi tietokonetta tai kaksi kytkintä.Tarvitsematta napaa tai kytkintä, tiedot voivat virtaa suoraan laitteiden välillä.Tämä on hyödyllistä nopeaan, paikallisiin tiedonsiirtoihin tai yksinkertaiseen testaukseen.

• Hyödyllinen vanhoille järjestelmille

Vanhemmilla verkottumislaitteilla puuttuu usein kyky automaattiseen kaapelityyppiin.Tällaisissa tapauksissa crossover -kaapelit ovat välttämättömiä suoran viestinnän kannalta.Ne pysyvät tarvittaessa työskennellessään muiden kuin Auto-MDI/MDI-X -laitteiden kanssa.

• Ihanteellinen testaamiseen ja räätälöityihin asennuksiin

Crossover -kaapeleita käytetään laboratorioissa, diagnoositehtävissä ja mukautetuissa verkkojärjestelyissä.Ne tarjoavat nopean tavan luoda suora yhteys laitteiden välillä asennuksen tai vianetsinnän aikana.Niiden ainutlaatuinen kokoonpano voi auttaa eristämään ongelmia verkossa.

• Vähemmän yleinen nykyaikaisten automaattisen havaitsevien laitteiden kanssa

Nykypäivän verkkolaitteisto sisältää usein automaattisen MDI/MDI-X -tekniikan, joka havaitsee kaapelityypin automaattisesti.Tämä on vähentänyt crossover -kaapelien tarvetta tyypillisessä käytössä.Ne palvelevat kuitenkin edelleen tärkeitä rooleja erikoistuneissa tai vanhassa ympäristössä.

Milloin crossover -kaapelia käytetään?

Kuva 3. Crossover-kaapeli: PC-PC ja reitittimen ja reitittimen käyttö

• Tietokone tietokoneeseen: Ennen langattoman verkottumisen ja kytkimien yleistä käyttöä, crossover-kaapeleita käytettiin suoran vertaisverkkoyhteyden luomiseen kahden tietokoneen välillä.Tämä sallii tiedostojen jakamisen, pelin verkottumisen tai suoraviestinnän ilman napaa tai reititintä.

• Vaihda kytkin tai napa napaan: Kun kytket kaksi verkkokytkintä tai kaksi napaa suoraan erityisesti vanhempia malleja ilman nousevaa siirtymän portteja tai automaattinen MDI/MDIX, tarvitaan crossover-kaapelit signaalireittien kohdistamiseksi oikein.

• Reititin reitittimeen: Tietyissä kokoonpanoissa, kuten laboratorioympäristöissä, testiasetuksissa tai monimutkaisissa reititysskenaarioissa, kahden reitittimen on ehkä kommunikoida suoraan ilman välituotteita.Crossover -kaapeli varmistaa, että molempien laitteiden samat portit voivat lähettää ja vastaanottaa ilman konflikteja.

• Vanhat ja teollisuuslaitteet: Monista vanhemmista tai erikoistuneista teollisuuslaitteista puuttuu nykyaikaisia automaattisen tunnistuvia Ethernet-satamia.Näissä tapauksissa crossover -kaapelit ovat usein ainoa tapa luoda oikea tietoyhteys kahden samanlaisen laitteen välillä.

• Laitteistotestaus ja kokoonpanot: Crossover-kaapelit, jotka ovat hyödyllisiä päättömien laitteiden, kuten palvelimien tai yhden laidan tietokoneiden (kuten Raspberry PI), määrittämiseen sallimalla suoran kannettavan tietokoneen ja laitteiden viestinnän.

• Väliaikaiset tai hätäasetukset: Kun verkkoinfrastruktuuria (kuten kytkin tai reititin) ei ole käytettävissä, ristikkäinen kaapeli voi nopeasti luoda toiminnallisen yhteyden kentän laitteiden välillä.

Suora ja ristikaapelin johdotus

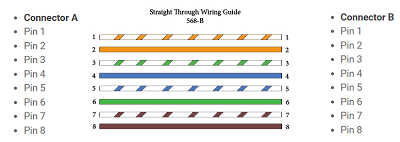

Kuva 4. Suora kaapelin johdotus

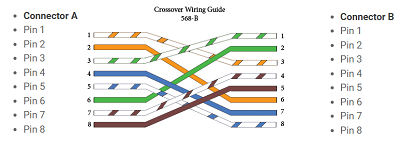

Kuva 5. Crossover -kaapelin johdotus

Mikä on auto-MDI/MDI-X?

Auto-MDI/MDI-X on ominaisuus, jota löytyy monista nykyaikaisista Ethernet-laitteista.Se selvittää automaattisesti, mitkä johdot lähettävät ja vastaanottavat tietoja, joten sinun ei tarvitse huolehtia oikean tyyppisen kaapelin käytöstä.

Aikaisemmin, jos olet yhdistänyt kaksi samantyyppistä laitetta, kuten kaksi tietokonetta, jouduit käyttämään crossover -kaapelia lähettääksesi lähetys (TX) ja vastaanotto (RX) -johdot.

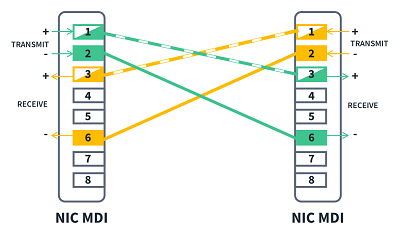

Kuva 6. NIC-NIC

Mutta jos kytket tietokoneen kytkimeen tai napaan, voit käyttää tavallista suoraviivaista kaapelia.Tämä johtuu siitä, että kytkin tai napa kytkin vaijerin sisäisesti.

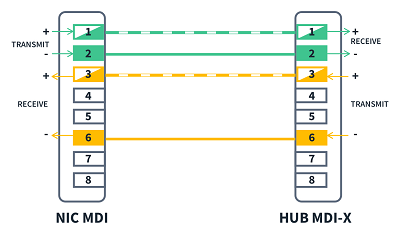

Kuva 7. NIC -napa/kytkin

Auto-MDI/MDI-X: n avulla sinun ei tarvitse enää ajatella tätä.Laitteet selvittävät sen itse.Voit nyt käyttää suoraviivaista kaapelia kahden laitteen kytkemiseen, vaikka ne olisivat samantyyppisiä.Tämä helpottaa verkon asettamista ja auttaa välttämään virheitä.Useimmat uudet tietokoneet, kytkimet ja reitittimet sisältävät jo tämän ominaisuuden.Vanhemmat eivät ehkä, mutta automaattinen MDI/MDI-X on nyt hyvin yleinen ja hyödyllinen.

Kuinka tunnistaa kaapelityypit?

Vaihe 1: Pidä kaapelia kunnolla

Aloita ottamalla Ethernet-kaapelin molemmat päät ja asettamalla RJ-45-liittimet vierekkäin.Varmista, että kunkin liittimen muovileikkeet ovat alaspäin.Tämän suunnan avulla voit tarkastella johdinjärjestystä oikein, mikä tekee vertailun päättyjen välillä.Samassa asennossa olevien liittimien pitäminen on avain väärin tunnistamisen välttämiseen.

Vaihe 2: Tarkasta lankavärit

Katso tarkkaan värillisiä johtoja, jotka näkyvät kunkin RJ-45-liittimen läpinäkyvän osan sisällä.Johtimia on kahdeksan, jokaisella on selkeä väri tai väriraita.Vertaa varovasti näiden johtojen sekvenssiä vasemmalta oikealle.Kiinnitä huomiota mahdollisiin eroihin, etenkin muutaman ensimmäisen nastan joukossa kaapelityypin määrittämiseksi.

Vaihe 3: Määritä tyyppi

Kun olet verrannut lankavärejä, tunnista kaapelityyppi niiden järjestelyn perusteella.Jos molemmissa päissä olevat värijärjestys on identtinen, kaapeli on suora läpimurto, jota käytetään yleisesti eri laitteiden, kuten tietokoneen kytkemiseen kytkimeen tai reitittimeen, käytetään yleisesti.Jos lankajärjestys eroaa varsinkin jos nastat 1, 2, 3 ja 6 vaihdetaan, se on ristikkäinen kaapeli, jota käytetään usein samanlaisten laitteiden kytkemiseen suoraan, kuten kaksi tietokonetta.

Vaihe 4: Käytä kaapelitesteriä (valinnainen mutta suositeltu)

Luotettavamman ja ammattimaisen menetelmän avulla kaapelitesterillä varmistaaksesi johdotuksen.Kytke Ethernet -kaapelin jokainen pää testaajan portteihin ja virtaa se päälle testin suorittamiseksi.Testaaja näyttää, onko jokainen PIN -koodi kytketty oikein ja paljastaa viat, kuten avoimet liitännät, ristikkäiset johdot tai shortsit.Tämä työkalu on arvokas niille, jotka osallistuvat verkkoinfrastruktuurin asentamiseen tai ylläpitämiseen.

Vertailu suoraviiva- ja crossover-kaapelien vertaaminen

Parametri	Läpikäynti Kaapeli	Risteys Kaapeli
Käyttö	Yhdistää Eri laitetyypit	Yhdistää samanlaisia laitteita suoraan
Johdotus	Sama molemmissa päissä	Eri kummassakin päässä
Nasta Kokoonpano	Nastat Ottelua 1-1	Nastat vaihdetaan (tx ↔ rx)
Signaali Suunta	Suoraan Lähetys/vastaanottopolku	Lähettää ja vastaanota linjat käännettynä
Laite Esimerkit	Tietokone reitittimelle, kytkemiseen tai modeemiin	Tietokone PC: lle vaihda kytkin
Ethernet Tukea	10/100/1000Base-T standardi	Käytetty manuaalisille tai vanhoille asennuksille
Auto-MDI-X Käyttää	Työt automaattisen tunnistuksen kanssa	Usein ohittaa automaattisen havaitsemisen tarpeen
Käyttää Tapaukset	Kotiin, toimisto- ja yritysverkot	Testaus, diagnostiikka, vanhat järjestelmät
Väri Koodaus	Yleensä TIA/EIA-568B molemmissa päissä	Yksi End TIA/EIA-568A, muut TIA/EIA-568B
Helppous käytöstä	Yksinkertainen, pistorasia	Vaatii Tietoisuus laitteen yhteensopivuudesta
Saatavuus	Laajalti käytettävissä oleva	Vähemmän yleinen, käytetty tiettyihin verkottumistarpeisiin

Johtopäätös

Suorat kaapelit ovat samat johdotukset molemmissa päissä, ja niitä käytetään eri laitteiden kytkemiseen, kuten tietokone reitittimeen tai kytkimeen.Crossover -kaapelit vaihtavat joitain johtoja antaaksesi samanlaiset laitteet, kuten kaksi tietokonetta, puhua toistensa kanssa suoraan.Vaikka monet nykyaikaiset laitteet voivat selvittää kaapelityypin automaattisesti, eron tunteminen on silti tärkeää etenkin kun työskentelet vanhempien järjestelmien tai erityisasetusten kanssa.Näiden kahden kaapelityypin ymmärtäminen auttaa välttämään virheitä ja rakentamaan parempia verkkoyhteyksiä.
