Kattava käsitys 78m05 -sirusta

78M05 on lineaarinen jännitesäätimen siru, jota käytetään pääasiassa tasavirtalähteiden stabilointiin ja suodattamiseen.Siinä on sisäänrakennetut piirien suojaustoiminnot varmistaaksesi laitteiden turvallisen ja vakaan toiminnan.Tässä artikkelissa syventämme 78M05: tä tutkimalla sen pinoutia ja toimintoja, ulkoisia komponentteja, teknisiä kohokohtia ja sisäpiiriä.Tämä auttaa sinua ymmärtämään paremmin tämän laitteen ominaisuuksia ja etuja tarjoamalla viitteen seuraaviin piirimalleihin ja käyttöön.

Luettelo

Johdanto 78M05

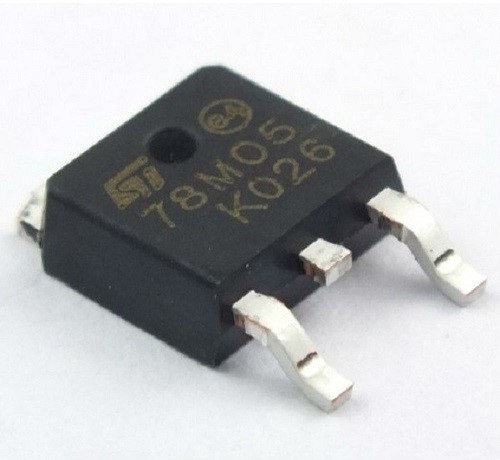

Kuva 1: 78m05

Se 78m05 on osa 78-sarjaa, kolmen terminaalisen positiivisen jännitesäätimen, joka pystyy toimittamaan 500 mA: n enimmäislähtövirran, tulopoikkeamavirta 3,2 mA ja enimmäistulojännite 35 V.Vakaan lähdön ja suuren virrankyvyn lisäksi 78M05: ssä on myös ylikuumenemissuojaus, mikä vähentää lähtövirtaa, kun lämpötilat ylittävät turvallisuusrajat vaurioiden estämiseksi.Se tarjoaa ylikuormituksen ja oikosulun suojauksen leikkaamalla automaattisesti lähtö piirin suojaamiseksi.Viestinnän ja elektronisten laitteiden Automotive Audio Systems-, LED -valaistus- ja virranhallintapiireissä käytetty laajasti sen luotettavuus ja suojaominaisuudet tekevät siitä suositun valinnan erilaisille sovelluksille.

Vaihtoehtoiset ja vastaavat vaihtoehdot:

- LM340

- LM340A

78m05 -nastakokoonpano

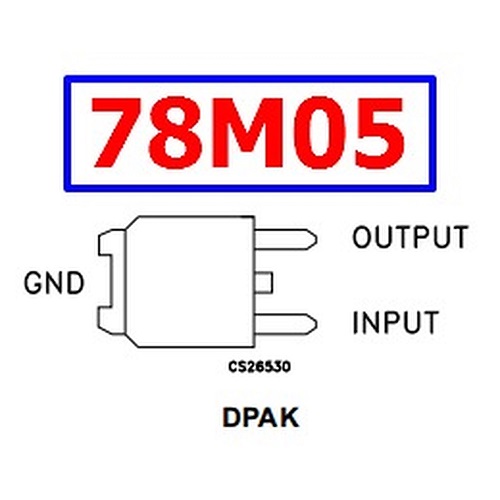

Kuva 2: 78m05 PIN -kokoonpano

78M05: llä on kolme nastaa: tulotappi (VIN), maadoitustappi (GND) ja lähtötappi (VOUT), järjestetty seuraavasti:

Syöttötappi (VIN): Vastaanoton tulojännite, joka on yleensä kytketty virtalähteen positiiviseen nauhaan.

Maatappi (GND): Maadoitusta varten kytketty virtalähteen negatiiviseen liittimeen.

Lähtötappi (VOUT): Lähettää stabiloidun jännitteen.

78M05: n ulkoiset komponentit

78M05: n tärkeimmät ulkoiset komponentit sisältävät:

Lähtösuodatuskondensaattori: estää itsesi-iskillaatiota, tyypillisesti pienempiä kuin syöttösuodatuskondensaattori, joka on valittu kymmenistä satoihin mikrofaradiin.Kytke sen positiivinen pääte 78M05 -lähtöön ja sen negatiiviseen päätteeseen maahan.

Syöttösuodatuskondensaattori: Positiivinen pääte on kytketty 78M05 -tuloon ja negatiivinen pääte maadoitettu.Tämä komponentti on välttämätön, kun tulo on korjattu pulssiva jännite, ja suosituskapasiteetti on yli 1000 mikrofaradia.Jos tulo on tasavirta ja suojasuoja on lisätty, tämä kondensaattori voidaan jättää pois.

Suojaus diodi: Yhdistetty positiiviseen liittimeen 78M05 -lähtöön ja negatiiviseen liittimeen tuloon, sen päärooli on suojata piiri, kun tulojännite putoaa lähtöjännitteen alapuolelle.Tämä diodi voidaan jättää pois, jos piiri sisältää syöttösuodatuskondensaattorin.

78M05: n tekniset kohokohdat

Lämpötilasuojaus

Jännitesäätimen ydinominaisuus hyödyntää sisäänrakennettua mekanismia autonomiseen seurantaan.Ylittäessään ennalta määritettyjä rajoja, se aloittaa automaattisen sammutusprosessin.

Oikosulku

Tärkein kohokohta on sen älykäs itsesuojaus oikosulkuja vastaan ​​ja katkaisee virran nopeasti sirun ja muiden komponenttien suojaamiseksi.Tämä ominaisuus parantaa laitteen turvallisuutta ja vakautta tehokkaasti.

Turvallinen käyttöalue (SOA) -suojaus lähtötransistoreille

78M05 suojaa lähtövirtojen turvallisia rajoja sen ainutlaatuisella SOA -suojauksella, estäen ylikuormitusvauriot lähtötransistoreille ja varmistaen vakaan laitteen toiminnan samalla kun pidentää sen käyttöikää.

Lämmön ylikuormitussuojaus

Tämä sisäänrakennettu mekanismi puuttuu katkaisemalla piiri havaitsemalla epänormaalin korkeat sirulämpötilat estäen säätimen lisää vaurioita.Tämä ei vain pidennä säätimen käyttöikää, vaan myös parantaa laitteen yleistä luotettavuutta.

Leveä tulojännitealue

78M05: n tulojännitealue on 7 V - 30 V, tarttumalla erilaisiin virtalähteisiin ja varmistaen sekä matalan että suuren jännitteen vakaan tuotoksen.

78M05: n sisäpiirit

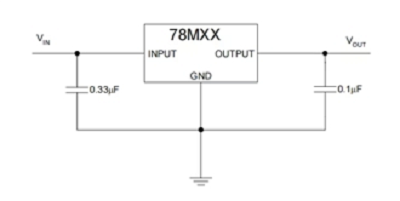

Kuva 3: 78M05: n sisäpiirit

Tyypilliset integroidut lineaariset säätimet vaativat yleensä vain VIN (tulojännite), vout (lähtöjännite), FB (palaute) ja valinnainen GND (maa) -tappi.Tyypillisenä 3-napaisena lineaarisen säätelijänä 78M05: n malli on erityisen yksinkertainen, mikä vaatii vain syöttökondensaattorin ja lähtökondensaattorin lähtöjännitteen asettamiseksi.Siten melkein kaikki sähköinsinöörit voivat helposti suunnitella virtalähteitä käyttämällä näitä yksinkertaisia ​​lineaarisia säätimiä.

78M05: n laadun arviointi

Voimme arvioida 78M05: n laadun seuraavista näkökohdista:

Jännitteen vastustesti: Suorittamalla tämä testi varmistamme, että 78M05 toimii väitetyssä työjännitealueella ilman vuotamisvirtaa tai erittelyä.

Lähteen luotettavuus: Valitsemme tyypillisesti 78m05 luotettavilta valmistajilta ja hyvämaineisilta toimittajilta, jotka varmistavat materiaalien ja valmistuksen laadunvalvonnan.

Eritelmien noudattaminen: 78M05: n eritelmien tarkistaminen, kuten sen varmistaminen, että lähtöjännite on +5 V ja tulojännitealue on välillä 7 V ja 25 V.Ei-yhteensopivat sirut voivat johtaa epävakaaseen tuotokseen tai toimintahäiriöön.

Lämpötila- ja kuormitustestaus: Voimme arvioida 78M05: n eri työolosuhteissa sen vakauden ja luotettavuuden arvioimiseksi.Korkealaatuisten 78M05-sirujen tulisi pystyä toimimaan tehokkaasti ja jatkuvasti nimellisolosuhteissa.

78M05: n lepotilassa olevan virrankulutuksen optimointi

Voimme optimoida 78M05: n lepotilassa olevan voimankulutuksen seuraavilla tavoilla:

Ensinnäkin piirin suunnittelun optimointi on ensiarvoisen tärkeää.Yksinkertaistamme piiriä poistamalla tarpeettomat komponentit ja johdotukset vähentämällä siten virrankulutusta.Lisäksi suunnittelemalla nerokkaasti jännitekaspoja ja virtaviivojen virtaushäviöitä vähentämme virrankulutusta.

Hän oli toinen, valitsi pienitehoiset vaihtoehdot.Markkinoilla on samanlaisia ​​tuotteita, joissa näihin tuotteisiin sisältyy pienempi lepotilassa oleva virrankulutus, mikä vähentää edelleen virrankulutusta.

Kolmanneksi pienitehoisten käyttötilojen avulla.Jos 78M05 tukee tätä tilaa, se siirtyy pienitehoiseen tilaan, kun suurta virran ulostuloa ei tarvita, mikä vähentää energiankulutusta.

Neljäs, lämmönsuunnittelu.Vaikka lepotilassa oleva virrankulutus on alhainen, 78M05: n tehokkuuteen voi vaikuttaa korkean lämpötilan ympäristöissä, mikä mahdollisesti johtaa lisääntyneeseen virrankulutukseen.Siksi asianmukainen lämpösuunnitelma voi auttaa 78M05: tä ylläpitämään alhaisempaa käyttölämpötilaa pitäen siten alhaisemman virrankulutuksen.

Viimeiseksi keskitymme syöttöjännitteen valintaan.78M05 vaatii vähimmäistulojännite 7 V toimimaan normaalisti.Syöttöjännitteen vähentäminen varmistaa vakaan lähtöä vähentäen samalla tehokkaasti tehonkulutusta - mitä suurempi syöttöjännite, sitä suurempi virta virtaa säätimen kautta ja siten mitä suurempi lepotilassa on voimankulutus.

Usein kysyttyjä kysymyksiä [UKK]

1. Missä jännitesäätimiä käytetään?

Jännitesäätimiä löytyy laitteista, kuten tietokoneen virtalähteet, joissa ne vakauttavat prosessorien ja muiden komponenttien käyttämät tasavirtajännitteet.Autoteollisuuden vaihderaattoreissa ja keskusvoimalaitoksen generaattoreissa jännitesäätimet hallitsevat voimalaitoksen lähtöä.

2. Mikä on 78M05: n toiminta?

LM78M05-MIL: n kolmen terminaalisten positiivisten jännitesäätimien sisältävissä virran rajoittamisessa, lämmön sammutuksessa ja turvallisen alueen suojaamisessa, mikä tekee niistä käytännössä immuuneja tuotosten ylikuormitusten aiheuttamille vaurioille.Riittävällä jäähdytys uppoaa, ne voivat tuottaa yli 0,5A lähtövirtaa.

3. Mihin LM7805: iin käytetään?

LM7805 on yksi yleisimmin käytetyistä positiivisten jännitesäätimistä elektronisissa piireissä, joita käytetään alentamaan korkeampaa tulojännitettä ja tarjoamaan stabiloidun +
