Perustransistorivahvistinpiiri selitetty

Jos olet koskaan halunnut rakentaa oman vahvistimen käyttämällä yksinkertaisia ​​osia, yhteinen emitteritransistoripiiri on loistava paikka aloittaa.Se on helppo ymmärtää, toimii hyvin sekä logiikan että äänisignaalien kanssa, eikä se vaadi monimutkaisia ​​työkaluja tai edistynyttä matematiikkaa.Opit kuinka tehdä pieniä signaaleja vahvempia, kuinka valita oikeat komponentit ja kuinka testata piiri sen rakentamisen jälkeen.Tämä opas käy läpi portaiden läpi selkeällä, ystävällisellä tavalla, jotta voit seurata eksymättä.Näet myös kuinka parantaa perussuunnittelua, jotta vahvistimestasi tulee vakaampi ja tehokkaampi.Olitpa vasta aloittamassa tai yrität parantaa taitojasi, tämä on vankka johdanto käytännölliselle ja joustavalle piirille.Pienellä harjoituksella rakennat ja räätälöit omia vahvistimiasi nopeasti.

Luettelo

Kuva 1. Emitter -transistoripiiri

Päästötransistoripiiri

Se yleinen päästö Vahvistin on yksi suosituimmista transistoripiireistä, joita törmäät.Sitä käytetään monissa elektronisissa laitteissa, koska se tarjoaa hyvä voitto ja on melko helppo koota.Hyvä uutinen on - sinun ei tarvitse olla asiantuntija suunnitellaksesi sitä.Vain muutamalla selkeällä vaiheella ja vähän ymmärryksellä voit suunnitella luotettavan ja tehokkaan piirin, joka toimii hyvin monissa sovelluksissa.

Tämän vahvistimen suunnittelun lähestymisessä on kuinka suoraviivainen matematiikka on.Kompleksiset kaavat eivät häviä.Muutama yksinkertainen laskelma käyttämällä Ohmin laki ja transistorin perusominaisuudet voivat opastaa sinut oikeaan vastuksen ja kondensaattorin arvoihin.Kun olet saanut prosessin, osien poiminta tulee paljon helpommaksi, varsinkin kun voit usein valita vakiovastuksen arvot heittämättä piiriä.

Tämän tyyppisellä vahvistimella on myös paljon joustavuutta.Voit aloittaa hyvin yksinkertaisella versiolla - logiikkapuskuri tai lähtöohjain—Käytä vain transistori, vastus tulossa ja yksi keräilijässä.Jopa tässä perusmuodossa piiri voi olla hyödyllinen, varsinkin kun joudut muuttamaan signaalin korkeasta matalaan tai päinvastoin.Tämä johtuu siitä, että piiri kääntää signaalin: Kun tulo menee korkealle, lähtö laskee alhaisena.

Jos haluat viedä asiat askeleen pidemmälle, voit lisätä muutaman ylimääräisen osan.Näihin kuuluvat kondensaattorit vaihtovirtasignaalien ja vastusten käsittelemiseksi transistorin oikean käyttöpisteen asettamiseksi.Yksi päästökondensaattori Voidaan myös lisätä AC -signaalien vahvistuksen parantamiseksi.Nämä lisäykset eivät tee piiristä paljon monimutkaisempia, mutta ne antavat sinulle paremman hallinnan vahvistimen toiminnan suhteen.Vain vähän harjoittelua ja säätämistä voit suunnitella version, joka toimii hyvin erityistarpeisiisi.

Yksinkertainen yleinen emitteripiiri logiikan signaaleille

Tämäntyyppinen yleinen emitteripiiri on luultavasti yksi niistä helpoin transistoripiirit Voit rakentaa.Sitä käytetään usein yksinkertaisena logiikkapuskuri tai signaali invertteri, ja se on loistava lähtökohta, jos olet juuri päässyt transistoripohjaiseen elektroniikkaan.Asennus on minimaalinen - tarvitset vain a transistoriyksi vastus kytketty tuloon (transistorin pohja) ja toinen Keräilijässä kytketty vastus.Jopa vain näiden muutaman osan kanssa, piiri tekee jotain melko hyödyllistä.

Se tulovastus Auttaa hallitsemalla transistorin pohjaan virtaavan virran määrää.Tämä estää liikaa virtaa vahingoittamasta transistoria tai vaikuttamaan piirisi muihin osiin.Sillä välin keräilijävastus on erilainen rooli.Siinä missä Lähtöjännite kehitetään.Kun transistori kytkeytyy päälle, virta virtaa sen läpi ja kollektorijännite putoaa, luomalla a alhainen signaali lähtöön.

Piirin toimintatapa on yksinkertainen, mutta taitava.Kun Tulosignaali on korkea—Let sanotaan logiikkaportista tai mikrokontrollerista - se työntää pienen virran transistorin pohjaan.Tämä pieni perusvirta sallii a Suurempi virta virtaus Kollektorista emitteriin kääntämällä transistori "päälle".Kun näin tapahtuu, keräilijän jännite putoaa lähellä nollaa ja saat a alhainen tulos.Toisin sanoen korkea syöttö antaa sinulle a alhainen tulos, jota kutsutaan inversio tai vaiheen peruuttaminen.Tämä on a avainominaisuus Yleisen emitterin vahvistimesta.

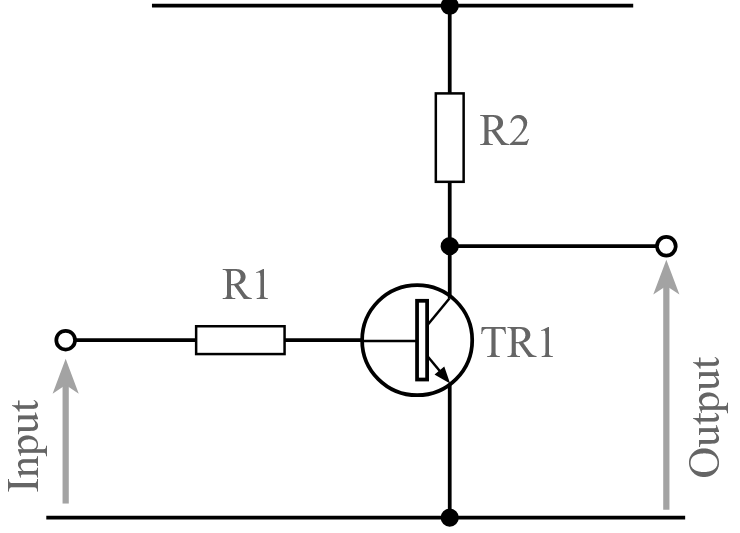

Kuva 2. Yleisen emitterin transistorivahvistin logiikan käyttöön

Tällainen piiri on erittäin kätevä, kun haluat Aja matala signaalilaite tai tarvitsee vaihdetasot Digitaalisen järjestelmän eri osien välillä.Esimerkiksi sitä voidaan käyttää Hallitse LED: tä tai toimi yksinkertaisena Logiikan ICS: n välinen rajapinta.Sen nopeasti rakentaa- helppo ymmärtääja ei vie paljon tilaa tai voima.Joten jos suunnittelet logiikkatason piiriä ja tarvitset a luotettava kytkentävaihe, tämä yleinen emitterin asetus on a Älykäs ja yksinkertainen vaihtoehto.

Vaiheittainen opas peruslogiikan vahvistimen suunnitteluun

Yleisen emitterilogiikan vahvistimen rakentaminen on helppoa, kun jaat sen yksinkertaisiin vaiheisiin.Tämä oppaan osa auttaa sinua valitsemaan oikeat osat ja selvittämään niiden arvot niin, että piirisi toimii niin kuin sen pitäisi.Jokainen vaihe keskittyy asennuksen yhteen osaan, jolloin se on helppo seurata.

• Valitse oikea transistori

Aloita valitsemalla projektiisi sopiva transistori.Ajattele, kuinka paljon virtaa piirisi käyttää ja kuinka nopeasti transistorin on kytkettävä päälle ja pois päältä.Logic -piireissä nopea kytkentä on tärkeää, joten kytkentätransistori on yleensä paras valinta.Varmista, että se pystyy käsittelemään kollektorin ja emitterin välistä jännitettä.Tarkista myös sen nykyinen vahvistus (esitetty nimellä β tai HFE).Tämä kertoo kuinka paljon perusvirtaa tarvitaan transistorin hallitsemiseksi.Suurempi voitto tarkoittaa, että tarvitset vähemmän perusvirtaa, mutta on aina turvallisempaa suunnitella pienempi voitto joka tapauksessa.

• Etsi keräilijävastus

Kollektorivastus asettaa lähtöjännitteen, kun transistori on päällä tai pois päältä.Sen arvon selvittämiseksi sinun on ensin tiedettävä, kuinka paljon nykyistä kuormitustarpeesi tarvitsee.Sitten, käyttämällä Ohmin lakia (r = v / i), voit laskea vastuksen arvon.Esimerkiksi, jos sinulla on 5 V: n virtalähde ja haluat 5 mA virtaa, tarvitset 1 kΩ vastuksen (5 V ÷ 0,005a).On hienoa pyöristää se lähimpään vakiovastuksen arvoon.

• Etsi perusvastus

Transistorin kytkemiseksi kokonaan se tarvitsee riittävästi virtaa tukikohdassa.Jaa keräinvirta vahvistuksen perusteella (β) emävirran löytämiseksi.Käytä sitten tulon ja emäksisen jännitejännitettä (yleensä noin 0,6 V: n piiditransistoreille) välillä vastuksen arvon löytämiseksi.Esimerkiksi, jos tulo on 5 V ja haluat 0,25 mA pohjassa, vastuksen tulisi olla (5 V - 0,6 V) ÷ 0,00025A = 17,6 kΩ.Voit pyöristää sen läheiseen vakioarvoon, kuten 18 kΩ.

• Tarkista kaikki

Ennen kuin lopetat, palaa takaisin ja tarkista kaikki numerosi.Varmista, että transistori pystyy käsittelemään virtaa ja jännitettä.Tarkista, että lähtöjännite putoaa riittävän alhaiseksi, kun se on päällä, ja että syöttölähde voi tarjota tarvittavan perusvirran.Varmista myös, että vastukset ovat vakioarvoja ja pystyvät käsittelemään tehoa lämmittämättä liikaa.Jos jokin näyttää pois, säädä se ja laske uudelleen.Nopea tarkistus voi nyt säästää paljon aikaa myöhemmin.

Yksinkertainen AC-kytketty yhteinen emitterin vahvistin

Tämä yleisen emitterin vahvistimen versio sisältää a kytkentäkondensaattori, mikä tekee siitä sopivamman työskennellä AC -signaalit kuten ääni tai muut vaihtavat jännitetulot.Kondensaattori asetetaan tuloon estä mikä tahansa tasavirtajännite Se saattaa tulla edellisestä vaiheesta, sallimalla vain Signaalin AC -osa kulkea läpi.Tämä asennus auttaa, kun haluat vahvistaa signaaleja, jotka vaihtelevat ajan myötä, vaikuttamatta DC -puolueellisuus transistorista.

Tämä malli käyttää kuitenkin vain yksi vastus esittämään pohja transistorista.Vaikka tämä pitää asiat yksinkertaisina, se tarkoittaa myös transistoria käyttöpistetai DC -puolueellisuus, ei ole kovin vakaa.Se johtuu siitä, että esijännitys riippuu voimakkaasti transistorin kanssa nykyinen vahvistus (β), joka voi vaihdella paljon transistorista toiseen - jopa saman tyyppisesti.Seurauksena on, että vahvistin ei ehkä aina toimi samalla tavalla transistori korvataan tai jos lämpötilan muutokset, koska molemmat voivat vaikuttaa β: iin.

Silti tämä piiri voi olla hyödyllinen, kun et tarvitse täydellistä vakautta ja haluat vain a Nopea, yksinkertainen AC -vahvistin.Sen Hyvä lähtökohta oppia miten AC -kytkentä toimii ja kuinka transistorit käyttäytyvät vahvistimessa.Kun ymmärrät täällä olevat perusteet, olet paremmin valmis rakentamaan Vakaampia ja joustavampia versioita lisäämällä lisää vastuksia ja muita komponentteja myöhemmin.

Kuvio 3.

Vaiheet AC-liitetyn vahvistimen rakentamiseksi

Peruskehitetyn vahvistimen perustaminen on yksinkertainen prosessi, kun noudatat muutamaa selkeää vaihetta.Tällaista vahvistinta käytetään usein signaaleihin, jotka muuttuvat ajan myötä, kuten ääni.Seuraavat vaiheet auttavat sinua valitsemaan oikeat osat ja tarkistamaan, että kaikki toimii odotetusti.

• Valitse transistori

Aloita valitsemalla transistori, joka vastaa piirisi tarpeita.Ajattele, kuinka paljon jännitettä se käsittelee keräilijän ja emitterin välillä, kuinka paljon voimaa se on ehkä käsiteltävä ja missä taajuusalueella sen tulisi toimia. Yleiskäyttöisten vahvistimien osalta NPN-perustransistori, kuten 2N3904, toimii usein hyvin, mutta voit valita muut erityisen projektisi perusteella.

• Valitse keräilijävastus

Kollektorivastus auttaa asettamaan lähtöjännitteen.Hyvä lähtökohta on asettaa keräilijä noin puolet syöttöjännitteestä.Tämä antaa signaalihuoneesi kääntää sekä ylös että alas.Käytä Ohmin lakia (r = v / i) arvon löytämiseen.Päätä vain, kuinka paljon virtaa haluat virtaa vastuksen läpi, ja jaa sen yli sen yli sen virran.

• Valitse perusvastus

Saadaksesi transistorin toimimaan oikein, sinun on syötettävä oikea määrä virtaa pohjaan.ENSIMMÄINEN, JAKA KOKOKIRJA VIRTA TRANSISTORIN VAHVISTAMINEN (β), jotta voidaan löytää perusvirta.Käytä sitten syöttöjännitettä ja sitä, että pohja istuu yleensä noin 0,6 V maanpinnan yläpuolella löytääksesi perusvastuksen.Ohmin laki on täällä hyödyllinen.

• Laske kytkentäkondensaattorit

Kondensaattoreita käytetään estämään tasavirta- ja AC -signaalit.Jos haluat valita oikean koon, katso alhaisinta taajuutta, jota signaali käyttää ja tulo- tai lähtövastus, jonka se käy läpi.Käytä kaavaa xc = 1 / (2πfc) varmistaaksesi, että kondensaattorin reaktanssi vastaa impedanssia tällä taajuudella.Tämä pitää signaalin vahvana leikkaamatta matalaa päätä.

• Käy uudelleen laskelmasi

Kun olet valinnut kaikki osat, ota hetki tarkista kaikki.Katso vastusarvot, virran tasot ja kondensaattorivalinnat.Varmista, että transistori toimii oikealla alueella ja signaalipolku on selvä.Pienet säädöt tässä vaiheessa voivat tehdä vahvistimestasi paljon paremmin, kun se on rakennettu.

Parempi AC-kytketty yhteinen emitterivahvistin

Kun haluat a luotettavampi ja paremman suorituskyvyn vahvistin, Tämä tavallisen emitteripiirin versio on tie.Lisäämällä muutama ylimääräinen komponentti - kuten enemmän vastuksia ja kondensaattorit- Teet piirin vakavampi ja parantaa sen voittoaetenkin AC -signaalit.Nämä lisätyt osat auttavat vahvistimen oleskelua johdonmukainen, vaikka transistorin ominaisuudet muuttuvat hieman tai lämpötila muuttuu.

Yksi tämän suunnittelun tärkeimmistä parannuksista on a: n käyttö jännitejakaja tehty kahdella vastuksella puolueellisuus pohja.Tämä tekee perusjännite paljon ennustettavissa, mikä tarkoittaa, että transistori pysyy oikealla toiminta -alueellaan luotettavasti.Piiri sisältää myös päästövastus joka asettaa emitterjännitteen ja auttaa vakaus.Tämä vastus tekee transistorin Vähemmän herkkä nykyisen vahvistuksen (β) muutoksille, Mikä on tärkeää, jos pyrit johdonmukaiseen suorituskykyyn.

-Lla parantaa vaihtovirtavoittoa, a Kondensaattoria lisätään emitterin vastuksen yli.Tämä ohittaa kondensaattori Mahdollistaa AC -signaalit "ohittaa" vastus, Yleisen voiton lisääminen näiden signaalien piiristä pitäen samalla tasavirta -puolueen vakaana.Tuloksena on piiri, joka ei ole vain lisää luotettava mutta antaa sinulle myös a Vahvempi, puhtaampi lähtösignaali.

Tämä versio on erityisen hyödyllinen, kun rakennat jotain pysyvämpi tai kun vahvistimen tarvitsee Yhdistä muihin vaiheisiin menettämättä signaalin laatua.Se saattaa näyttää hieman monimutkaisemmalta kuin perusversio, mutta Hyödyt se tuo suorituskykyä ja luotettavuutta Tee siitä loistava askel eteenpäin, kun olet tyytyväinen yksinkertaisempiin malleihin.

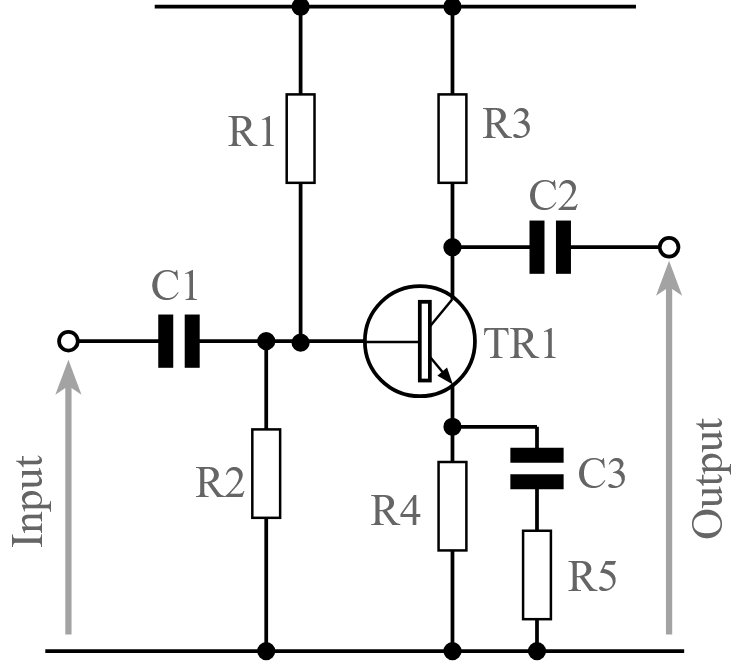

Kuva 4. Parannettu yhteinen emitterivahvistin, jolla on enemmän komponentteja

Vaiheet AC-liitetyn vahvistimen rakentamiseksi

Tämä vahvistimen versio sisältää enemmän komponentteja, mikä antaa sinulle paremman suorituskyvyn, varsinkin kun kyse on hyöty- ja tasavirtavakaudesta.Seuraavat vaiheet hajottavat arvojen valintaprosessin ja piirin suunnittelu selvästi ja yksinkertaisesti.

• Valitse transistori

Valitse transistori sen perusteella, mitä piirisi tarvitsee jännitteen, virran ja signaalityypin suhteen.Yleiskäyttöinen NPN-transistori toimii hyvin monissa tapauksissa, mutta varmista, että se pystyy käsittelemään syöttöjännitettäsi ja virtaa ilman ongelmia.

• Laske kollektorivastus

Päätä, kuinka paljon virtaa piirisi on syötettävä seuraavaan vaiheeseen.Valitse sitten keräilyjännite, joka on noin puolet syöttöjännitteestä - tämä antaa signaalihuoneesi liikkua ylös ja alas.Selvitä oikea vastusarvo OHM: n laki (r = v / i).

• Laske emitterivastus

Paremman vakauden saavuttamiseksi aseta emitterijännite noin 1 V: n tai noin 10% syöttöjännitteestäsi.Koska emitterivirta on melkein sama kuin keräilijävirta, voit laskea emitter -vastuksen jakamalla virran emitterijännite.

• Määritä perusvirta

Perusvirran löytämiseksi jakamalla keräinvirta transistorin vahvistuksella (β tai HFE).Jos vahvistus vaihtelee, on turvallisempaa käyttää alueen alaosaa varmistaaksesi, että transistori on edelleen päällä oikein.

• Määritä pohjajännite

Pohjajännite on emitterjännite plus pohja-emitterin liitäntäjännite.Piitransistoreille tämä on noin 0,6 V.Joten, jos emitteri on 1 V: n kohdalla, pohjan tulisi olla noin 1,6 V.

• Aseta perusvastuksen arvot

Käytä kahta vastusta jännitteenjakoon (R1 ja R2) saadaksesi oikea jännite pohjaan.Hyvä sääntö on saada virta virtaavat niiden läpi noin kymmenen kertaa perusvirta.Tämä auttaa pitämään perusjännitteen vakaana.Valitse vastuksen arvot tarvittavan jännitteen ja syöttöjännitteen perusteella.

• Lisää emitterin ohituskondensaattori

AC -vahvistuksen parantamiseksi lisää kondensaattori emitter -vastukseen.Tämän ansiosta AC -signaalit voivat ohittaa vastuksen, kasvattaen vahvistusta.Valitse kondensaattori, jonka reaktanssi on yhtä suuri kuin päästövastus piirin pienimmällä taajuudella.

• Valitse syöttökondensaattori

Syöttökondensaattorilla tulisi olla reaktanssi, joka vastaa tulonkestävyyttä signaalin pienimmällä taajuudella.Tämä estää matalataajuisia signaaleja estämästä.Voit arvioida syöttöresistenssin, kun transistorin vahvistusaikoja on emitterin vastuksen arvo.

• Valitse lähtökondensaattori

Tämä kondensaattori siirtää monistetun signaalin seuraavaan vaiheeseen estäen DC: n.Valitse arvo, joka vastaa kuorman vastusta (piirin seuraava osa) pienimmällä taajuudella, jonka kanssa työskentelet.

• Arvioi oletuksesi uudelleen

Kun suunnittelusi on valmis, palata takaisin ja tarkista kaikki.Varmista, että transistori pystyy edelleen käsittelemään virtaa ja jännitettä, vastuksen arvot ovat järkeviä ja kaikki kondensaattorivalinnat tukevat oikeita taajuuksia.Nopea arvostelu auttaa välttämään ongelmia myöhemmin.

Taajuusvasteen ja signaalin kaistanleveyden ymmärtäminen

Kun rakennat yhteisen emitterin vahvistimen, se auttaa tietämään, miten se käsittelee erilainen signaali taajuudet.Jotkut signaalit kulkevat helposti, kun taas toiset saattavat heikentyä käyttämäsi osista riippuen - etenkin kondensaattorit ja vastukset.

Vahvistimen käsittelemän taajuusaluetta kutsutaan hyvin kaistanleveys.At erittäin matala taajuudet, kondensaattorit voivat toimia kuin lohkot, koska ne Resistenssi (kutsutaan reaktanssiksi) menee ylös.At korkeataajuudet, niiden avulla signaalit kulkevat helpommin.Siksi on tärkeää valita kondensaattoriarvot Perustuu alin taajuus Piirisi on työskenneltävä.Esimerkiksi, jos signaalisi laskee 20 Hz, kondensaattorisi tulisi olla riittävän suuria, jotta se pääsee läpi ilman liikaa menetyksiä.

Kondensaattori emitterirastuksen yli - tunnetaan nimellä ohituskondensaattori- Myös myös suuri ero.Se auttaa Lisää vahvistimen voittoa vaihtovirtasignaaleille.Jos tämä kondensaattori on liian pieni, piirisi voi menettää voittoa pienemmillä taajuuksilla.Mutta oikealla arvolla se parantaa suorituskykyä vaikuttamatta tasavirtaasetuksiin.

Tämän ymmärtäminen auttaa sinua valitsemaan osia, jotka tekevät vahvistimestasi parantaa Käytetyt signaalit, onko se Ääni, anturit tai muut vaihtovirtalähteet.Kun olet saanut sen ripustamaan, mallin säätäminen eri taajuusalueille tulee paljon helpommaksi.

Kuinka mitata ja testata vahvistinpiirisi

Kun vahvistinpiirisi on asetettu yhteen, se on hyvä idea Tarkista, että kaikki on Toimii odotetusti.Et tarvitse monimutkaisia ​​työkaluja - yksinkertainen yleismittari riittää usein aloittamiseen, ja oskilloskooppi On hyödyllistä, jos haluat tarkastella signaalia yksityiskohtaisemmin.

Aloita käyttämällä yleismittaria tarkistamaan toimitusjännite ja varmista, että se saavuttaa piirin.Mittaa sitten jännite keräilijä, pohja, ja säteilijä transistorista.Useimmissa tapauksissa Keräilijän tulee olla jossain noin puolet syöttöjännitteestä, vaikka emitteri on vähän maanpinnan yläpuolella.Se pohja Pitäisi olla noin 0,6 volttia korkeampi kuin emitteri Jos käytät piitransistoria.Nämä lukemat auttavat sinua tietämään, onko transistori on puolueellinen oikein ja valmis vahvistamaan.

Jos sinulla on a signaaligeneraattori ja oskilloskooppi, voit testata, kuinka vahvistin käsittelee pienen vaihtovirtasignaalin.Yhdistä a matalataajuinen siniaalto Tuloon ja tarkista laajuuden lähtö.Sinun pitäisi nähdä a Tulosignaalin isompi versio, kääntyi ylösalaisin.Jos lähtö näyttää liian heikko tai vääristynyt, tarkista vastus- tai kondensaattorin arvot.

Jopa ilman laajuutta, voit yrittää käyttää äänisignaali- kuten puhelimesta tai musiikkisoittimesta - ja yhdistä a pieni puhuja tulosteen a kondensaattori.Jos kuulet äänen, se tarkoittaa, että vahvistin toimii.

Testaus Auttaa varmistamaan, että piirisi tekee sen, mitä sen on tarkoitus, ja se antaa sinulle myös Parempi tunne siitä, miten se käyttäytyy.Se on yksinkertainen, mutta hyödyllinen askel, joka tekee projektistasi luotettavampi.

Lisää apua transistorien valinnassa

Kun vietät enemmän aikaa työskennellä transistoripiirit, erityisen yleinen päästövahvistimet, poimia oikea transistori muuttuu helpommaksi ja luonnollisemmaksi.Aluksi voi tuntua, että vaihtoehtoja on liian paljon, mutta ajan myötä saat paremman käsityksen siitä, mikä toimii parhaiten erityyppisille piireille.Alat tunnistaa malleja - kuten mitkä transistorit ovat hyviä yleiskäyttöiset vahvistimet ja mitkä sopivat paremmin vaihtaminen.

Puolesta vahvistinpiirit, haluat yleensä transistorin, joka tarjoaa kunnollinen voitto, käsittelee toimitusjännite mukavasti ja toimii hyvin taajuus Työskentelet.Et aina tarvitse jotain huippuluokkaa-monet yleiset, edulliset transistorit Toimia täydellisesti Perusääni- tai signaalivahvistimet.

Toisaalta, jos rakennat piiriä, jossa transistori toimii enemmän kuin on-off-kytkin- LED, moottori tai rele- on parempi valita a Transistorin vaihtaminen.Nämä on suunniteltu kytke päälle ja pois päältä nopeasti ja käsitellä Virran terävät muutokset ilman viivettä.Vaikka transistorilla on a suurnopeusluokitus tai a Nopea vasteaika (Kuten korkea ft), se ei aina tarkoita, että se toimii hyvin kytkentäpiirissä. Transistorien vaihtaminen tehdään käsittelemään Nopeat siirtymät ja äkilliset kuormat tehokkaammin.

Joten yritä yleensä Yhdistä transistori työhön sen on tehtävä.Harjoituksen avulla löydät muutamia Go-to-vaihtoehdot Se toimii useimmissa piireissä.Onko se signaalin vahvistaminen tai toimii a digitaalikytkin, käyttämällä oikeantyyppinen transistori Auttaa piirejäsi toimimaan luotettavasti ja suorittamaan aivan odotettavissa olevaan tapaan.

Johtopäätös

Nyt kun olet tutkinut, kuinka yleinen emitterivahvistin toimii ja miten rakentaa askel askeleelta, sinun pitäisi tuntea itsesi varmemmaksi laittaa oma piirisi yhteen.Tämän tyyppinen piiri on työskennellyt yksinkertaisten logiikan signaalien kanssa tai vahvistavat vaihtovirtatuloja, kuten ääni, se on vankka valinta.Muista vain ottaa aikaa laskelmien avulla ja tarkista komponentti-arvot kaksinkertaisesti.Hieman harjoittelulla on helpompaa luoda vahvistimia, jotka toimivat hyvin kaikessa projektissa.
