XC4VLX100-10FFG1148C FPGA: Ominaisuudet, tekniset tiedot, sovellukset ja ohjelmointiopas

Jos työskentelet monimutkaisten digitaalisten mallien kanssa, XC4VLX100-10FFG1148C antaa sinulle tarvitsemasi tehon ja joustavuuden.Tämä FPGA pakata korkean logiikkakapasiteetin, sisäänrakennetun muistin ja suuren määrän I/O-nastat, mikä tekee siitä ihanteellisen sovellusten vaativille.Tässä oppaassa opit sen ominaisuuksista, suorituskyvystä, ajoitusparametreista, sovelluksista, ohjelmointivaiheista, eduista ja haitoista, pakkaustiedoista ja valmistajan taustasta.

Luettelo

Mikä on XC4VLX100-10FFG1148C?

Se XC4VLX100-10FFG1148C on korkean suorituskyvyn FPGA Xilinxistä (nyt AMD), joka kuuluu ViretEx-4 LX -perheeseen, joka on rakennettu 90 nm: n kupariprosessiin.Tämä laite on suunniteltu monimutkaisille digitaalisten logiikan toteutuksille ja se on osa LX-sarjaa, joka korostaa logiikka- ja muistiresursseja ilman nopeaa sarjanlähettäjiä.Se on tunnistettu 1148-pallo FCBGA-paketilla ja kaupallisella lämpötila-luokituksellaan, se edustaa yhtä LX-kokoonpanon korkeamman kapasiteetin vaihtoehdoista.

Etsitkö XC4VLX100-10FFG1148C?Ota yhteyttä tarkistaaksesi nykyisen varastot, läpimenoaika ja hinnoittelu.

XC4VLX100-10FFG1148C -ominaisuudet

Olla Korkea logiikka

XC4VLX100-10FFG1148C tarjoaa 110 592 logiikkasolua, mikä mahdollistaa monimutkaisten digitaalisten mallien toteuttamisen yhdellä laitteella.Tämä suuri logiikkakapasiteetti tekee siitä sopivan korkean tiheyden käsittelyyn ja ohjaustoimintoihin.

Olla Upotettu ja hajautettu muisti

Se integroi noin 4,22 Mbit kokonaismuistia yhdistäen lohko RAM -muistin ja hajautetun RAM -muistin.Tämä muistiarkkitehtuuri tukee tehokasta tiedon tallentamista, puskurointia ja sirun käsittelyä ilman laajaa ulkoista muistia.

Olla Laajat I/O -resurssit

Laite tarjoaa 768 käyttäjän I/O -nastat, mikä antaa joustavuuden liittyä erilaisiin ulkoisiin komponentteihin ja järjestelmiin.Nämä I/OS tukevat laajaa valikoimaa standardeja SELECIO ™ -ominaisuuden kautta, mikä parantaa levytason liitettävyyttä.

Olla Korkean suorituskyvyn ydin

FPGA tukee 1,2 V: n ydinjännitettä, ja se tukee sisäistä kelloa noin 500 MHz: iin saakka, mikä tarjoaa nopean logiikan suorituskyvyn.Tämä varmistaa luotettavan toiminnan vaativien nopeat sovellukset.

Olla Kaupallinen lämpötila -alue

Arvioitu 0 ° C-+85 ° C, laite on suunniteltu kaupallisiin ympäristöihin.Se ylläpitää vakaata suorituskykyä tyypillisissä teollisuus- ja sulautettujen järjestelmien käyttöolosuhteissa.

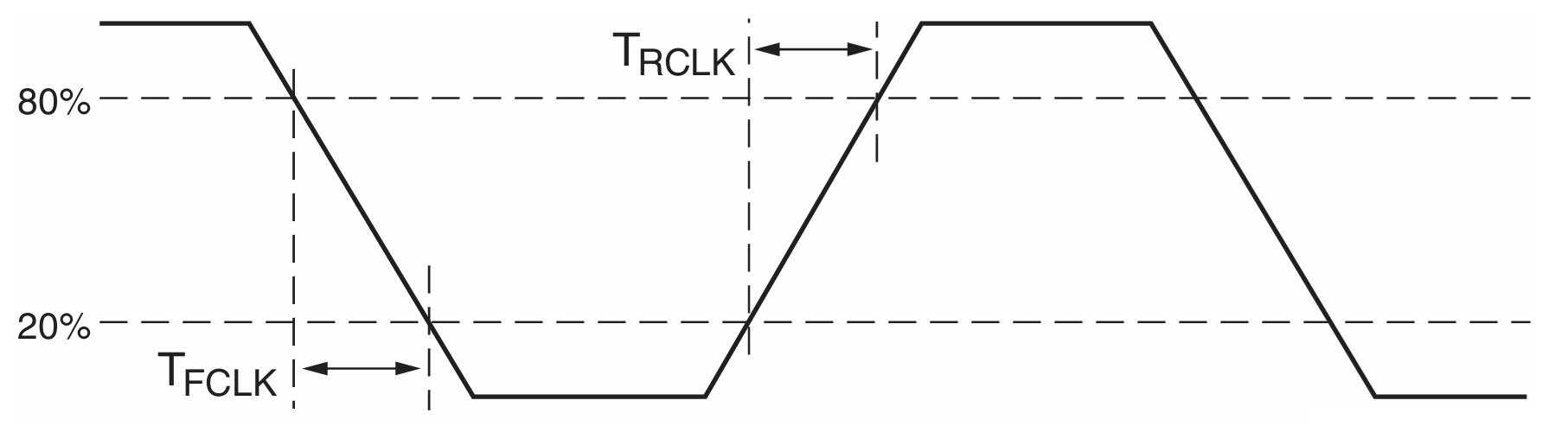

Referenssikellon ajoitusparametrit

Kaavio näyttää XC4VLX100-10FFG1148C: n kellon nousun ja syksyn ajan mittaukset, keskittyen T: hen_Rclk (nousuaika) ja t_Fclk (syksyaika) kellosignaalin 20 - 80%: n jännitteen välillä.Se kuvaa kuinka nopeasti kello siirtyy matalasta korkeaan ja korkeaan matalaan, mikä on hieno FPGA: n ajoituksen eheyden ja luotettavan toiminnan ylläpitämiseksi.Näiden reunojen tarkka ohjaus varmistaa sisäisen logiikan ja ulkoisten rajapintojen tarkan synkronoinnin.XC4VLX100-10FFG1148C: ssä asianmukaisen nousun ja syksyajan ylläpitäminen on tärkeää stabiilin nopean suorituskyvyn ja signaalin vääristymisen minimoimiseksi.

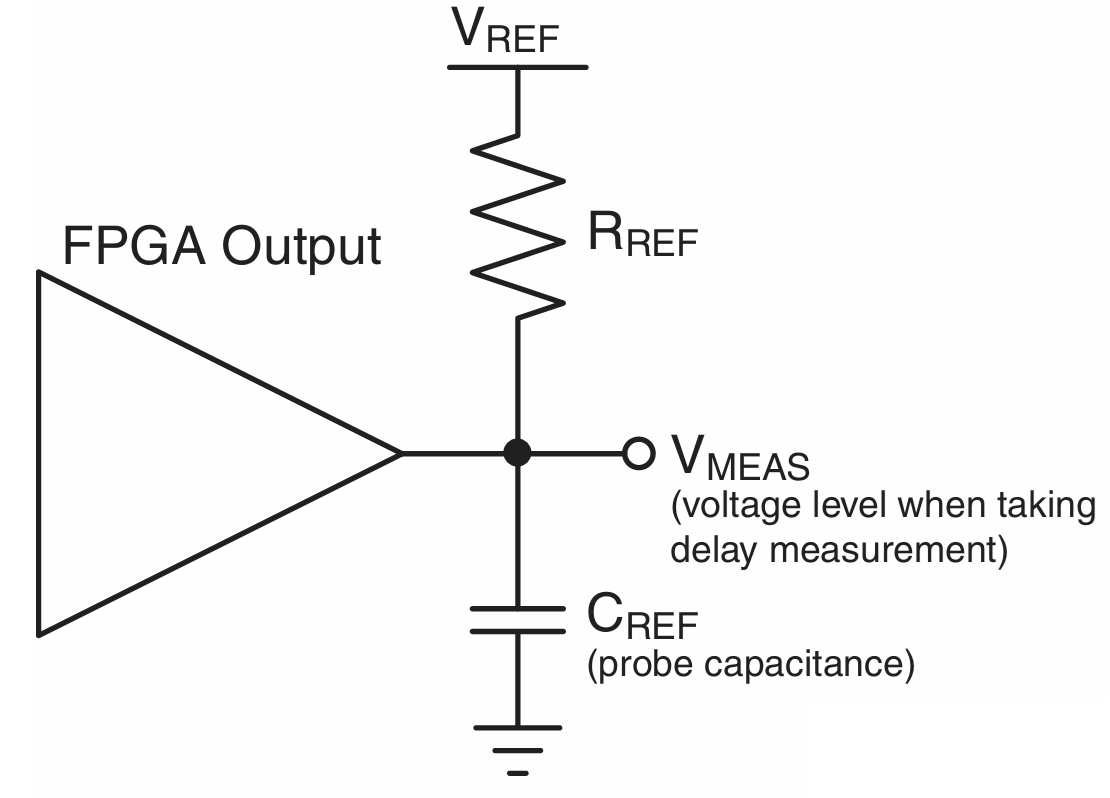

Yleinen testiasetus

Kaavio kuvaa XC4VLX100-10FFG1148C FPGA: n lähtöviiveiden ja signaaliominaisuuksien mittaamiseen käytettyjä testiasetuksia.A Referenssivastus (R_VIITE) ja kondensaattori (c_VIITE) on kytketty FPGA -lähtöön, V: llä_Mittaus edustaen jänniteastetta, jolla ajoitusmittaukset tehdään.Tämä standardoitu asennus varmistaa signaalin siirtymäviiveiden johdonmukaisen ja tarkan mittauksen eri testiympäristöissä.XC4VLX100-10FFG1148C: lle tämä on tärkeää nopean I/O-suorituskyvyn validoimiseksi ja laitteen täyttämisen ajoitusmääritelmien varmistamiselle todellisissa sovelluksissa.

XC4VLX100-10FFG1148C-tekniset tiedot

Tyyppi	Parametri
Valmistaja	AMD/Xilinx
Sarja	VIREX®-4 LX
Pakkaus	Tarjotin
Osien tila	Aktiivinen
Laboratorioiden lukumäärä	12288
Logiikkaelementtien/solujen lukumäärä	110592
RAM -bittiä	4423680
I/O: n lukumäärä	768
Jännite - toimitus	1,14 V ~ 1,26 V
Asennustyyppi	Pintakori
Käyttölämpötila	0 ° C ~ 85 ° C (TJ)
Paketti / kotelo	1148-BBGA, FCBGA
Toimittajan laitepaketti	1148-FCPBGA (35 × 35)
Perustuotteenumero	XC4VLX100

XC4VLX100-10FFG1148C -sovellukset

1. Digitaalisen signaalinkäsittelyjärjestelmät (DSP)

XC4VLX100-10FFG1148C sopii hyvin korkean suorituskyvyn DSP-algoritmien toteuttamiseen sen suuren logiikkakapasiteetin ja sulautetun muistin ansiosta.Voit rakentaa mukautettuja prosessointilinjoja, jotka käsittelevät intensiivisiä laskelmia ajoissa.Tämä tekee siitä ihanteellisen sovelluksille, kuten kuvankäsittely, tutkajärjestelmät ja edistynyt suodatus.

2. Sulautettu järjestelmän kiihtyvyys

Joustavalla arkkitehtuurillaan laitetta käytetään laajasti sulautettujen järjestelmätoimintojen, kuten protokollan käsittelyn, väylänhallinnan ja laitteistojen purkamisen kiihdyttämiseen.Siirtämällä tehtäviä ohjelmistosta FPGA -kankaaseen, se parantaa järjestelmän reagointia.Tämä mahdollistaa suorituskyvyn optimoinnin säilyttäen samalla suunnittelun joustavuuden.

3. Viestintä- ja verkottumislaitteet

FPGA: n korkea I/O -lukumäärä ja käsittelyominaisuudet tekevät siitä sopivan viestintäinfrastruktuuriin, mukaan lukien kytkimet, reitittimet ja rajapintasildot.Se pystyy hallitsemaan monimutkaisia ​​verkkoprotokollia ja kaistanleveystietovirtoja, joilla on alhainen latenssi.Tämä tekee siitä luotettavan valinnan selkärankaverkko- ja datakeskuksen järjestelmille.

4. Nopea tiedonkeruu ja käsittely

XC4VLX100-10FFG1148C on erinomainen sovelluksissa, jotka vaativat nopean tiedon sieppausta ja prosessointia, kuten instrumentointi ja tieteelliset laitteet.Sen sulautettu muisti ja logiikka resurssit mahdollistavat nopean puskuroituksen ja rinnakkaistietojen manipuloinnin.Tämä varmistaa suurten tietomäärien tehokkaan käsittelyn ympäristöissä.

Xc4vlx100-10ffg1148c samanlaiset osat

Eritelmä	XC4VLX100-10FFG1148C	XC4VLX100-10FFG1148I	XC4VLX100-11FFG1148C	XC4VLX100-10FF1148C	XC4VLX100-10FFG1513C	XC4VLX100-12FFG1148C
Valmistaja	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)
Perhe	VIRTEX-4 LX	VIRTEX-4 LX	VIRTEX-4 LX	VIRTEX-4 LX	VIRTEX-4 LX	VIRTEX-4 LX
Logiikka	110 592 solua	110 592 solua	110 592 solua	110 592 solua	110 592 solua	110 592 solua
Pakettityyppi	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA
Palloluku	1148	1148	1148	1148	1513	1148
Nopeusluokka	-10	-10	–11	-10	-10	–12
Lämpötila -aste	Kaupallinen (c)	Teollisuus (i)	Kaupallinen (c)	Kaupallinen (c)	Kaupallinen (c)	Kaupallinen (c)
Ydinjännite	1,2 V	1,2 V	1,2 V	1,2 V	1,2 V	1,2 V
Käyttölämpötila -alue	0 ° C - +85 ° C	–40 ° C - +100 ° C	0 ° C - +85 ° C	0 ° C - +85 ° C	0 ° C - +85 ° C	0 ° C - +85 ° C
Ero	Perusosa, vakio PKG	Teollisuuslämpötila	Korkeammanopeus	Puuttuu G -nimitys	Suurempi paketti, enemmän I/O	Nopein nopeus luokka sarjassa

XC4VLX100-10FFG1148C-ohjelmointivaiheet

Ennen XC4VLX100-10FFG1148C-ohjelmointia on varmistettava, että kehitysympäristö ja kokoonpanotiedostosi on asetettu oikein.Laite tukee useita määritystiloja, joten oikean varhaisen valitseminen varmistaa sujuvan ja onnistuneen ohjelmointiprosessin.

Kello 1

Aloita käyttämällä virtaa FPGA: hon käyttämällä vaadittavia jännitekiskoja (VCCINT, VCCAUX ja VCC_CONFIG).Sinun on varmistettava, että nämä jännitteet saavuttavat vakaat tasot ennen kuin minkä tahansa kokoonpanon alkaa.Oikea tehon sekvensointi on hyvä välttää alustusvirheitä.

2. Valitse kokoonpanotila

Seuraavaksi FPGA ottaa käyttöön sen mooditapit init_b: n nousevalla reunalla määrittääkseen, mitä kokoonpanomenetelmää käytetään.Voit valita JTAG: n, Slave Serial-, Master Serial- tai SelectMap -sovelluksesta asennuksesta riippuen.Varmista, että mooditapit on asetettu oikein, koska ne hallitsevat kuinka bittivirta ladataan.

3. Alusta laite

FPGA tyhjentää konfigurointimuistin ja valmistaa bittivirran kuormitusta alustuksen aikana.Tässä vaiheessa signaaleja, kuten init_b, GWE ja GTS, käytetään laitteen asettamiseen tunnettuun tilaan.Sinun on varmistettava, että kaikki alustussignaalit käyttäytyvät odotetusti ennen jatkamista.

4

Valittujen käyttöliittymien avulla suoratoat nyt kokoonpanon bitstream FPGA: hon.Esimerkiksi, jos käytät JTAG: tä, bitstream siirretään sarjassa laitteen kokoonpanomuistiin.Ohjelmointiin tarvitaan tarkkoja ja täydellisiä bittream -siirtoa.

5. Käynnistä kokoonpanoprosessi

Kun bitstream on ladattu täysin, FPGA poistuu siirtotilasta ja aloittaa käynnistyssekvenssin.JSTART -komento tai vastaava prosessi laukaisee laitteen kokoonpanon loppuun saattamiseksi.Sinun on annettava FPGA suorittaa tämä vaihe keskeytyksettä.

6. Täytä kokoonpano ja kirjoita käyttäjätila

FPGA tarkistaa automaattisesti bitstream -eheyden CRC: n avulla ja vakuuttaa tehdyn signaalin.Kun tämä tapahtuu, käyttäjän logiikka aktivoituu ja laite toimii suunnittelusi mukaan.Tässä vaiheessa konfigurointiprosessi on valmis ja FPGA on täysin toimiva.

7. Valinnainen varmennus

Lopuksi voit suorittaa Readback- tai varmennusvaiheen varmistaaksesi, että kokoonpano oli onnistunut.Tämä voidaan tehdä JTAG: n tai SelectMapin kautta käyttämästäsi tilasta riippuen.Vaikka se on valinnainen, se on erittäin suositeltavaa, että järjestelmät vahvistavat asianmukaisen ohjelmoinnin.

Xc4vlx100-10ffg1148c edut ja haitat

Edut

• Pienempi kokonaistehonkulutus verrattuna useisiin 90 nm FPGA: iin.

• Tukea kypsä ja vakaa muotoiluekosysteemi.

• Vahva suorituskyky-kustannussuhde sen sukupolvelle.

• Modulaarinen ASMBL -arkkitehtuuri parantaa suunnittelun tehokkuutta.

• Luotettava, todistettu alusta pitkään vakiintuneille malleille.

Haitat

• Perustuu vanhaan tekniikkaan, jolla on rajoitettu tulevaisuuden tuki.

• Puuttuu uusimmista perheistä löytyvät nopeat sarjan lähetinvastaanottimet.

• Alempi skaalautuvuus ja joustavuus verrattuna nykyaikaiseen FPGA: hon.

• Tuotteen iän aiheuttamat mahdolliset hankintahaasteet.

• Vaatii huolellista voimaa ja lämmönhallintaa suurella hyödyntämisellä.

XC4VLX100-10FFG1148C-pakkausmitat

Parametri	Mitat
Pakettityyppi	FFG1148 (Flip-Chap Fine-Pitch BGA)
Pallokorkeus	1,00 mm
Pakkauksen rungon koko (L × W)	35,00 mm × 35,00 mm
Pakkaus rungon koko (L × W, tuumaa)	1,378 × 1,378 tuumaa
Paketin kokonaiskorkeus (a)	3,40 mm (tyypillinen)
Kokonaispaketin korkeus (a, tuuma)	0,134 in (tyypillinen)
Kehon koon toleranssi	± 0,20 mm
Palloryhmä	34 × 34 (1,00 mm: n nousuverkko)
Palloluku	1 148 palloa
Pallon halkaisija (nimellinen)	0,60 mm
Substraatin paksuus (b)	~ 1,00 mm
Standoff High (A1)	0,40 mm (nimellinen)
Lämmön etana / metallikorkin koko	~ 32 mm neliö (tyypillinen ylämetallialue)
Asennustyyppi	Pintakori

XC4VLX100-10FFG1148C Valmistaja

XC4VLX100-10FFG1148C on valmistettu Xilinx, edelläkävijä ohjelmoitavien logiikkalaitteiden kentällä.Vuonna 2022 Xilinxistä tuli osa AMD (Edistyneet mikrolaitteet), vahvistaa edelleen sen sijaintia korkean suorituskyvyn laskennassa ja mukautumistekniikoissa.Tässä sulautumisessa yhdistyvät Xilinxin FPGA-asiantuntemus AMD: n jalostusjohtajuuteen, varmistaen vankan pitkäaikaisen tuen ja innovaatiot tuotteille, kuten XC4VLX100-10FFG1148C.

Johtopäätös

XC4VLX100-10FFG1148C erottuu suuresta logiikkasolujensa, joustavan muistiarkkitehtuurin, laajojen I/O-ominaisuuksien ja vankan suorituskyvyn suhteen sen sukupolven sisällä.Se tukee nopeaa kelloa ja luotettavaa signaalin eheyttä, joten se sopii hyvin DSP: n, verkottumisen ja sulautettujen järjestelmien vaatimuksiin.Vaikka se tarjoaa todistettua vakautta ja kypsää ekosysteemiä, se heijastaa vanhaa tekniikkaa jonkin verran skaalautuvuutta ja hankintarajoituksia, mikä tekee huolellisen harkinnan tärkeänä nykyaikaisissa malleissa.

Tietotarvikkeet PDF

XC4VLX100-10FFG1148C Datalustat:

VIRTEX-4 FPGA DC/Kytkentäominaisuudet.pdf
