Miksi valita MAX250CSD sarjaviestintäprojekteihin

MAX250CSD tarjoaa yksinkertaisen tavan liittää modernit logiikkapiirit klassisiin RS-232-sarjaportteihin.Sisäänrakennetuilla ohjaimilla ja vastaanottimilla se käsittelee sekä lähetys- että vastaanottopolut yhdessä pienessä paketissa.Voit käyttää sitä yhdestä 5 V:n jännitteestä, ja se jopa luo tarvittavat RS-232-jännitetasot sisäisesti.Tämä tarkoittaa vähemmän ulkoisia osia ja helpompaa asettelua.Olitpa yhdistämässä ohjauskorttia tietokoneeseen tai lisäämässä sarjaporttia järjestelmääsi, tämä siru pitää asiat puhtaana ja luotettavana.Sen kaksisuuntaisen rakenteen ansiosta voit lähettää ja vastaanottaa tietoja samanaikaisesti ilman ylimääräistä vaihtoa.Tässä oppaassa tutustut sen ominaisuuksiin, pin yksityiskohtiin, sisäiseen rakenteeseen ja yleisiin sovelluksiin.

Katalogi

MAX250CSD Yleiskatsaus

The MAX 250CSD on full duplex RS 232 -lähetin-vastaanotin, joka on suunniteltu yhdistämään CMOS- ja TTL-logiikkatasot tavallisiin sarjaportteihin.Se integroi kaksi linjaohjainta ja kaksi linjavastaanotinta 14-nastaisessa SOIC-paketissa, mikä tukee kaksisuuntaista tiedonvaihtoa yhden 5 voltin virtalähteen kautta.Sisäinen latauspumppu tuottaa tarvittavat positiiviset ja negatiiviset lähtöjännitteet RS 232 -signalointia varten ilman, että tarvitaan kahta tehokiskkoa.Laite soveltuu sulautettuihin järjestelmiin, teollisiin ohjaimiin ja vanhoihin sarjalaitteisiin, jotka vaativat luotettavan porttimuunnoksen.Etsitkö MAX250CSD:tä?Ota yhteyttä tarkistaaksesi tämänhetkiset varastot, toimitusajat ja hinnat.

MAX250CSD Pinout-tiedot

MAX250CSD Pin Kuvaus

Pin-numero	Pin-nimi	Kuvaus
1	SHDN	Sammutustulo, logiikkaohjaus laitteen poistamiseksi käytöstä ja virrankulutuksen vähentämiseksi
2	D1	Driver 1 -lähtö, RS-232-tason lähtö
3	T1LDR	Lähetin 1 kuormanohjaimen ohjaus
4	T1IN	Lähetin 1 sisääntulo, TTL/CMOS logiikkatulo
5	T2IN	Lähetin 2 sisääntulo, TTL/CMOS logiikkatulo
6	T2LDR	Lähetin 2 kuormanohjaimen ohjaus
7	GND	Maaviittaus
8	FI	Ota syöttö käyttöön, mahdollistaa laitteen normaalin toiminnan
9	R1OUT	Vastaanottimen 1 lähtö, TTL/CMOS-logiikkalähtö
10	R1DIN	Vastaanotin 1 sisääntulo, RS-232-tason tulo
11	R2DIN	Vastaanotin 2 tulo, RS-232-tason tulo
12	R2OUT	Vastaanottimen 2 lähtö, TTL/CMOS-logiikkalähtö
13	D2	Driver 2 -lähtö, RS-232-tason lähtö
14	VCC	Positiivinen syöttöjännite, 4,5 V - 5,5 V

MAX250CSD CAD malli

MAX250CSD-symboli

MAX250CSD Jalanjälki

MAX250CSD 3D-malli

MAX250CSD:n ominaisuudet

RS 232 -viestinnän tuki

MAX250CSD on suunniteltu täyttämään RS 232 -standardin sähköiset vaatimukset sarjatiedonsiirrossa.Se muuntaa matalan tason CMOS- ja TTL-logiikkasignaalit RS 232 -jännitetasoiksi lähetystä varten ja muuntaa saapuvat RS 232 -signaalit takaisin logiikkatason lähdöiksi.Tämä mahdollistaa suoran yhteyden digitaalisten piirien ja perinteisten sarjaporttien välillä ilman ulkoisia tasonsiirtokomponentteja.Laite tukee luotettavaa tiedonsiirtoa sulautetuissa ja ohjausjärjestelmissä käytetyillä tyypillisillä sarjadatanopeuksilla.

Kaksikanavainen viestintä

MAX250CSD yhdistää kaksi linjaohjainta ja kaksi linjavastaanotinta yhdeksi paketiksi.Tämä 2 x 2 -konfiguraatio mahdollistaa kaksi itsenäistä lähetys- ja vastaanottopolkua, jotka tukevat full duplex -tiedonsiirtoa.Jokainen ajuri ja vastaanotin toimivat sovitettuna parina, mikä mahdollistaa tietojen samanaikaisen lähettämisen ja vastaanottamisen yhdistettyjen laitteiden välillä.Tämä rakenne vähentää erillisten liitäntäkomponenttien tarvetta ja yksinkertaistaa kortin asettelua.

Full Duplex tiedonsiirto

Laite tukee kaksisuuntaista tiedonsiirtoa, jonka avulla dataa voidaan lähettää ja vastaanottaa samanaikaisesti.Tämä tila parantaa viestintätehokkuutta järjestelmissä, jotka vaativat jatkuvaa kaksisuuntaista tiedonkulkua.Se eliminoi tarpeen vaihtaa lähetys- ja vastaanottotilojen välillä, mikä auttaa ylläpitämään vakaata ja keskeytymätöntä sarjaliikennettä.

Yksi 5 V:n syöttötoiminto

MAX250CSD toimii yhdellä syöttöjännitteellä 4,5–5,5 volttia.Sisäinen latauspumppu tuottaa RS 232 -signalointiin tarvittavat positiiviset ja negatiiviset jännitetasot.Tämä poistaa kahden virtalähteen tarpeen ja vähentää ulkoisten komponenttien määrää.Yksinkertaistettu tehotarve tukee kompaktia ja suoraviivaista piirisuunnittelua.

Vastaanottimen hystereesi melunsietokyvylle

Jokainen vastaanotin sisältää noin 600 millivolttia tulohystereesiä.Tämä ominaisuus parantaa kohinan kestoa ja hidasta signaalisiirtymää RS 232 -tulolinjoissa.Se auttaa estämään vääriä kytkentöjä ja epävakaita lähtötasoja ympäristöissä, joissa saattaa esiintyä sähköisiä häiriöitä.Tämän seurauksena logiikkalähdöt pysyvät vakaina normaaleissa käyttöolosuhteissa.

14-nastainen SOIC-pinta-asennuspaketti

MAX250CSD on sijoitettu 14-nastaiseen SOIC-pinta-asennuspakkaukseen.Tämä kompakti muoto tukee piirilevytilan tehokasta käyttöä ja sopii automatisoituihin kokoonpanoprosesseihin.Pakkauksen rakenne mahdollistaa luotettavat juotosliitännät ja tasaisen mekaanisen sijoituksen tavallisissa pinta-asennusasetteluissa.

Kaupallinen lämpötila-alueen käyttö

Laite on määritetty toimimaan 0 - 70 celsiusasteessa.Tämä lämpötila-alue tukee käyttöä kaupallisissa ja sisätiloissa olevissa elektronisissa laitteissa.Se säilyttää vakaan suorituskyvyn tällä alueella, kun sitä käytetään suositelluissa syöttö- ja kuormitusolosuhteissa.

CMOS- ja TTL-logiikan yhteensopivuus

MAX250CSD on yhteensopiva tavallisten CMOS- ja TTL-logiikkatasojen kanssa.Se voi liittää suoraan mikro-ohjaimiin, digitaalisiin prosessoreihin ja muihin logiikkapohjaisiin järjestelmiin ilman ylimääräistä signaalinkäsittelyä.Tämä yhteensopivuus yksinkertaistaa integrointia monenlaisiin digitaalisiin malleihin, jotka vaativat RS 232 -tiedonsiirtoa.

MAX250CSD tekniset tiedot

Tuotteen ominaisuus	Attribuutin arvo
Valmistaja	Maxim integroitu
Jännite - Syöttö	4,5V ~ 5,5V
Kirjoita	Lähetin-vastaanotin
Toimittajan laitepaketti	14-SOIC
Vastaanottimen hystereesi	600 mV
pöytäkirja	RS232
Paketti / kotelo	14-SOIC (0,154 tuumaa, leveys 3,90 mm)
Paketti	Putki
Käyttölämpötila	0 °C - 70 °C
Ohjainten/vastaanottimien määrä	2/2
Asennustyyppi	Pinta-asennus
Duplex	Täysi
Perustuotenumero	MAX 250
RoHS-tila	RoHS-yhteensopimaton
Kosteusherkkyystaso (MSL)	1 (rajoittamaton)
REACH-tila	REACH Ei vaikuta
ECCN	EAR99
HTSUS	8542.39.0001

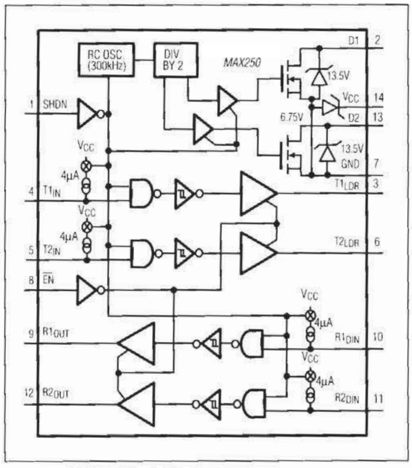

Lohkokaavio MAX250CSD

Sisäinen arkkitehtuuri on järjestetty kahden lähettimen ja kahden vastaanottimen kokoonpanon ympärille, joka saa virtansa yhdestä 5 V:n jännitteestä.Sirussa oleva 300 kHz:n RC-oskillaattori syöttää kahdella jakoa, joka käyttää varauspumppua, luoden RS-232-signalointiin tarvittavat positiiviset ja negatiiviset jännitetasot.Kaksi lähetinpolkua hyväksyvät TTL- tai CMOS-tulot T1IN- ja T2IN-liitännöissä, kulkevat loogisen ohjaus- ja ajuriportaiden läpi ja toimittavat RS-232-lähdöt kohdissa D1 ja D2 niihin liittyvine kuormitusohjaimen ohjausnastaineen.Kaksi vastaanotinkanavaa hyväksyy RS-232-tulot R1DIN- ja R2DIN-liitännöissä, prosessoi ne vertailuportaiden kautta määritetyillä bias-virroilla ja tarjoavat loogisen tason lähdöt R1OUT- ja R2OUT-liitännöissä.Ohjaustulot, mukaan lukien SHDN ja EN, hallitsevat oskillaattorin toimintaa ja kanavan sallimistoimintoja, kun taas VCC ja GND määrittävät laitteen syöttö- ja referenssisolmut.

MAX250CSD:n sirutopografiat

MAX250CSD:n suulakeasettelu, jossa näkyy sisäiset piirialueet ja sidostyynyn sijoittelu, joka vastaa 14 ulkoista nastaa.Oheistyynyt on merkitty SHDN, VCC, D1, D2, T1IN, T2IN, R1DIN, R2DIN, R1OUT, R2OUT, EN ja GND, jotka vastaavat pakkauksen liitäntää.Neljä suurta symmetristä aluetta peittää keskialueen, jotka liittyvät kaksoislähetin- ja kaksivastaanotinkanavaan, kun taas pienempi ohjaus- ja esijännitepiiri on hajautettu niiden välillä.Mitatut suuttimen mitat ovat noin 0,079 tuumaa x 0,067 tuumaa, mikä osoittaa pakkauksessa olevan piin fyysisen koon.Järjestely heijastaa eroa suurjänniteohjainosien ja alemman jännitteen logiikka- ja ohjauslohkojen välillä.

MAX250CSD:n sovellukset

PC:n sarjaportin tiedonsiirtoliitännät

MAX250CSD:tä käytetään sulautettujen levyjen ja digitaalisten alijärjestelmien liittämiseen tavallisiin PC-sarjaportteihin.Se muuntaa 5 voltin logiikkasignaalit RS 232 -jännitetasoiksi, joita pöytäkoneen ja kannettavan tietokoneen sarjaliittimet vaativat.Tämä mahdollistaa laiteohjelmistopäivitysten, kokoonpanoasetusten ja diagnostiikkatietojen vaihdon suoran sarjalinkin kautta.Sen full duplex -rakenne tukee samanaikaisia ​​lähetys- ja vastaanottopolkuja, mikä pitää viestinnän vakaana jatkuvan tiedonsiirron aikana.

Teollisuuslaitteet RS 232 -liitännällä

Monissa teollisuuskoneissa on RS 232 -portit asennus-, kalibrointi- ja valvontatehtäviä varten.MAX250CSD siirtää signaalin sisäisen ohjauslogiikan ja ulkoisten sarjaliittimien välillä.Se tukee luotettavaa kaksisuuntaista viestintää komentojen lähettämiseen ja tilatietojen vastaanottamiseen.Yhdellä 5 voltin syöttöjännitteellä ja sisäisellä jännitteentuotannolla se sopii helposti tehdas- ja prosessilaitteissa käytettäviin kompakteihin ohjauskortteihin.

Myyntipistejärjestelmät

Myyntipisteen päätteet ovat usein yhteydessä tulostimiin, skannereihin ja kassalaatikoihin sarjayhteyksien kautta.MAX250CSD mahdollistaa pääprosessoriyksikön liittämisen suoraan näihin RS 232 -pohjaisiin oheislaitteisiin.Sen kaksoisohjain- ja vastaanotinkonfiguraatio mahdollistaa tapahtumatietojen lähettämisen, kun kuittaukset vastaanotetaan samanaikaisesti.Tämä tukee sujuvaa tiedonkulkua maksujen käsittelyn ja kuitin tulostuksen aikana.

Tietoliikennepäätteet

Sarjayhteyksiin perustuvissa datapäätteissä MAX250CSD hallitsee sisäisten digitaalisten signaalien ja ulkoisten RS 232 -linjojen välistä muuntamista.Se ylläpitää oikeaa jännitetasoa sekä lähetys- että vastaanottopoluilla, mikä mahdollistaa strukturoidun tiedon liikkumisen laitteiden välillä ilman signaalin epäsopivuutta.Tämä tekee siitä sopivan tunnistusjärjestelmissä, kulunvalvontayksiköissä ja kenttätiedonkeruulaitteistoissa käytettäviin päätelaitteisiin.

Sulautetut järjestelmät, jotka vaativat vanhan RS 232 -liitännän

Joissakin sulautetuissa malleissa on edelleen RS 232 -portit yhteensopivuuden vuoksi olemassa olevan infrastruktuurin kanssa.MAX250CSD mahdollistaa nykyaikaisten CMOS- ja TTL-logiikkapiirien yhdistämisen suoraan näihin vanhoihin liitäntöihin.Se tukee konfigurointiportteja, huoltoyhteyksiä ja viestintää vanhempien laitteiden kanssa toimiessaan yhdestä säädellystä syöttölähteestä.Tämä lähestymistapa säilyttää taaksepäin yhteensopivuuden lisäämättä monimutkaisia ​​ulkoisia piirejä.

Tietoliikennelaitteet vakiosarjaporteilla

Tietoliikennelaitteet käyttävät usein sarjaportteja diagnostiikkaan ja järjestelmän ohjaukseen.MAX250CSD tarjoaa tarvittavan jännitetason muunnoksen sisäisten logiikkapiirien ja ulkoisten RS 232 -liittimien välillä.Se tukee tasaista kaksisuuntaista tiedonsiirtoa komentojen vaihtoa ja tilaraportointia varten.Sen kompakti pinta-asennuspaketti mahdollistaa integroinnin viestintäkortteihin, joissa tilan ja layoutin tehokkuutta ohjataan.

MAX250CSD:n ulkomitat

Mekaaninen ääriviivapiirros, joka määrittelee MAX250CSD:ssä käytetyn 14-kytkentäisen pienen ääriviivapaketin.Kaavio tarjoaa ylhäältä, sivulta ja päätynäkymät mittatoleransseilla tuumina ja millimetreinä, mukaan lukien rungon kokonaispituus, rungon leveys, 0,050 tuuman BSC lyijyväli sekä johdon leveys- ja paksuusalueet.Istumatason korkeus, erotusmitat ja lyijyn taivutuskulma on määritelty tukemaan piirilevyn jalanjäljen suunnittelua ja kokoonpanoa.Johdon 1 tunniste on merkitty oikean suunnan varmistamiseksi asennuksen aikana.Lämpöominaisuudet on lueteltu siten, että θJA on 115 astetta C wattia kohden ja θJC 60 astetta C wattia kohden, mikä osoittaa liitoksen ympäristöön ja liitoskohtaan lämpöresistanssin lämpöanalyysiä varten.

MAX250CSD edut ja haitat

Edut

• Integroi kaksi ajuria ja kaksi vastaanotinta samaan pakettiin, mikä vähentää ulkoisten komponenttien määrää

• Tukee kaksisuuntaista tiedonsiirtoa samanaikaista lähetystä ja vastaanottoa varten

• Sisältää 600 mV:n vastaanottimen hystereesin, joka parantaa kohinansietokykyä

• Toimii yhdestä 5 V:n jännitteestä, mikä yksinkertaistaa tehovaatimuksia

• Saatavana kompaktissa 14-nastaisessa SOIC-paketissa tilaa säästäviä asetteluja varten

• Sopii hyvin järjestelmiin, jotka perustuvat vakiintuneisiin RS 232 -sarjastandardeihin

Haitat

• Rajoitettu RS 232 -tiedonsiirtoprotokollaan

• Tarkoitettu käytettäväksi vain lämpötila-alueella 0 C - 70 C

• Vaatii 5 V:n jännitteen, ei suoraan yhteensopiva 3,3 V:n logiikkajärjestelmien kanssa

• Ei ole linjassa uudempien pienjännitesarjaliitäntästandardien kanssa

• Ei RoHS-materiaalirajoitusten mukainen

MAX250CSD vaihtoehdot

Osanumero	Valmistaja	Tärkeimmät ominaisuudet	Käytä tapausta/huomautuksia
MAX250CSD+G55	Analog Devices Inc./Maxim Integrated	Kaksi RS-232-lähetin-vastaanotinta, joka toimii yhdestä 5 V:n jännitteestä.Tarjoaa kaksi ohjainta ja kaksi vastaanotinta, joissa on sisäänrakennettu hystereesi parantaakseen melunsietokykyä ja vakaata full-duplex-tietoliikennettä.	Käytetään sulautetuissa järjestelmissä, teollisuusohjaimissa ja sarjaliikenneliitännöissä, jotka edellyttävät luotettavaa RS-232-liitäntää.
MAX 250CSD+	Analog Devices Inc./Maxim Integrated	RS-232 lähetin-vastaanotin integroidulla latauspumpulla, tukee 4,5 V - 5,5 V syöttöaluetta.Suunniteltu full-duplex-toimintaan parannetulla signaalin eheydellä.	Soveltuu viestintämoduuleille, mikro-ohjainliitäntöille ja vanhoille sarjaporttisovelluksille.
MAX250CSD+T	Analog Devices Inc./Maxim Integrated	Kaksoisohjain/vastaanotin RS-232-liitäntä, joka on pakattu automaattista kokoonpanoa varten.Tarjoaa vakaan tiedonsiirron ja tukee tavallisia sarjaliikennetasoja.	Käytetään yleisesti pienikokoisissa piirilevymalleissa tiedonkeruu-, instrumentointi- ja viestintälaitteissa.
MAX 250 CPD	Analog Devices Inc./Maxim Integrated	RS-232 lähetin-vastaanotin, joka tukee kahta ohjainta ja vastaanottimia luotettavalla 5 V:n toiminnalla.Suunniteltu vakaaseen full-duplex-kommunikaatioon pinta-asennusmuodossa.	Soveltuu teollisuuden tietoliikennekorteille, sarjaliitäntäsovittimille ja sulautetun järjestelmän liitettävyydelle.

Tietoja Maxim Integratedistä

Maxim Integrated Products, Inc. perustettiin vuonna 1983, ja sen pääkonttori perustettiin San Joseen, Kaliforniaan.Yritys on erikoistunut analogisten ja sekasignaalisten integroitujen piirien suunnitteluun ja kehittämiseen monenlaisia ​​elektronisia järjestelmiä varten.Sen tuotevalikoima kattoi virranhallinnan, signaalinkäsittelyn, tiedonmuunnos- ja liitäntäratkaisut, joita käytetään teollisuudessa, autoteollisuudessa, viestinnässä, lääketieteen ja kuluttajasovelluksissa.Vuonna 2021 Maxim Integrated tuli osaksi Analog Devices, Inc:tä, joka laajentaa teknologisia resurssejaan ja maailmanlaajuista kattavuuttaan puolijohdeteollisuudessa.

Johtopäätös

MAX250CSD auttaa kuromaan umpeen 5 V:n logiikan ja perinteisten RS-232-sarjaporttien välisen kuilun lisäämättä monimutkaisia piirejä.Kompaktissa 14-nastaisessa SOIC-paketissa on kaksi ohjainta ja kaksi vastaanotinta, joten se tukee sujuvaa kaksisuuntaista tiedonsiirtoa.Sen sisäinen latauspumppu poistaa kahden virtalähteen tarpeen, mikä tekee suunnittelusta yksinkertaisen.Saat myös sisäänrakennetun melunsietokyvyn vastaanottimen hystereesin ansiosta, mikä auttaa ylläpitämään vakaata tiedonsiirtoa.Upotetuista levyistä sarjapohjaisiin laitteisiin se sopii helposti moniin kokoonpanoihin.Jos tarvitset luotettavan ja yksinkertaisen RS-232-liitäntäratkaisun, tämä laite tarjoaa selkeän ja käytännöllisen vaihtoehdon.
