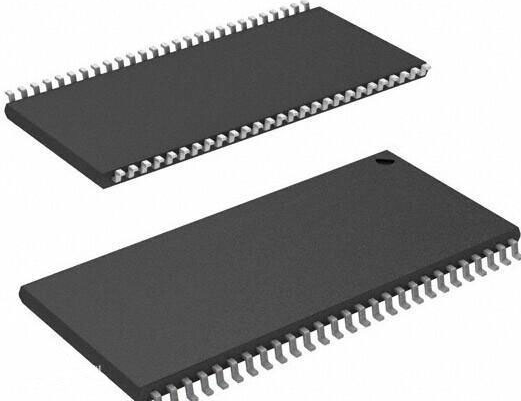

Mikä on SRAM?

SRAM, tai staattinen RAM, on eräänlainen muisti, joka säilyttää tietoja ilman jatkuvaa virkistävää, mikä tekee siitä nopeamman ja luotettavamman tietyille tehtäville.Toisin kuin DRAM, se ei vaadi säännöllistä lataamista, mutta sen suurempi koko ja korkeampi kustannus rajoittaa sen käyttöä erikoistuneisiin sovelluksiin.Tässä artikkelissa tutkitaan sen ominaisuuksia, tyyppejä, työmekanismia ja käytännön käyttöä.

Luettelo

Johdanto SRAM: ään

SRAM on eräänlainen muisti, joka ei tarvitse päivityspiiriä tietojensa ylläpitämiseksi, toisin kuin DRAM, joka vaatii usein lataamista sen tietojen pitämiseksi ehjänä.Tämä saa SRAM: n suorittamaan nopeammin ja tehokkaammin tietyissä tehtävissä.Sillä on kuitenkin haittoja.Esimerkiksi SRAM: lla on alhaisempi integraatiotaso, mikä tarkoittaa, että se vie enemmän fyysistä tilaa verrattuna DRAM: iin, jolla on sama tallennuskapasiteetti.Tämän vuoksi SRAM on yleensä kalliimpi.Piihiekka, joka tuottaa dramia, jolla on suurempi kapasiteetti, tuottaa vähemmän SRAM: ää samalla alueella.Vaikka sen suorituskyky on parempi, suurempi koko ja korkeampi kustannus rajoittaa sen käyttöä tiettyihin sovelluksiin.

SRAM -tekniset tiedot

SRAM: ää käytetään yleisesti välimuistimuistina prosessorin ja päämuistin välillä.Sitä on kahta tyyppiä: yksi on kiinnitetty suoraan emolevylle, kun taas toinen, joka tunnetaan nimellä Coast (välimuisti sauvalla), asetetaan aukkoon laajennusta varten.

Joihinkin siruihin, kuten CMOS 146818, sisältävät pienikapasiteetin SRAM, kuten 128 tavua, kokoonpanotietojen tallentamiseksi.Alkaen 80486 -suorittimesta, välimuisti integroitiin prosessorin sisälle tiedonsiirtonopeuden parantamiseksi.Tämä kehittyi Pentium -suorittimissa, joissa termeistä, kuten L1 -välimuisti (taso 1 välimuisti) ja L2 -välimuisti (taso 2 välimuisti), tulivat vakiona.Yleensä L1 -välimuisti sijaitsee CPU: n sisällä, kun taas L2 -välimuisti on sijoitettu ulkopuolelle.Pentium Pro -prosessorit sisälsivät kuitenkin sekä L1- että L2 -välimuistit prosessorin sisällä, mikä johti suurempaan fysikaaliseen kokoon.Myöhemmin Pentium II muutti L2 -välimuistin ulkoiseen mustaan ​​laatikkoon CPU -ytimen ulkopuolella.

SRAM on nopea eikä vaadi päivitysoperaatioita, toisin kuin DRAM.Sen korkea ja suurempi koko tekee siitä sopimattomana emolevyn ensisijaisena muistina, jossa tarvitaan suuria kapasiteetteja.

SRAM: n käyttö

SRAM: ää käytetään ensisijaisesti tason 2 välimuistiin (L2 -välimuisti) tietojenkäsittelyssä.Se luottaa transistoreihin tietojen tallentamiseen, mikä tekee siitä huomattavasti nopeamman kuin DRAM.SRAM: lla on kuitenkin pienempi kapasiteetti verrattuna muun tyyppisiin muistiin samalla alueella, mikä rajoittaa sen käyttöä suuren kapasiteettisissa sovelluksissa.

Suuremmista kustannuksistaan ​​huolimatta SRAM: ää käytetään usein pienikapasiteetin välimuistina nopeuskuilun ylittämiseksi nopeamman prosessorin ja hitaamman dramin välillä.Sitä on eri muodoissa, kuten asyncsram (asynkroninen SRAM), synkronointi SRAM (synkroninen SRAM), PBSRAM (Pipelined Burst SRAM) ja omistamat variantit, kuten Intelin CSRAM.

SRAM: n arkkitehtuuri koostuu viidestä avainkomponentista: muistisolutarray (ydinsolujen ryhmä), rivi-/sarakkeen osoitedekooderit, herkät vahvistimet, ohjauspiirit ja puskuri/ohjainpiirit.Sen säilytysmekanismi on staattinen, luottaen bistable -piiriin.Vaikka tämä eliminoi säännöllisten päivitysten tarpeen, kuten DRAM, sen varastointiyksiköiden monimutkaisuus vähentää integraatiotiheyttä ja lisää virrankulutusta.Näistä rajoituksista huolimatta SRAM: n nopeus ja luotettavuus tekevät siitä välttämättömän tietyissä suorituskriittisissä sovelluksissa.

Kuinka SRAM toimii

SRAM toimii tallentamalla tietoja muistisoluihinsa tarvitsematta jatkuvaa virkistävää.Esimerkiksi "1" kirjoittaminen 6T -muistisoluun sisältyy erityisten osoitearvojen tarjoaminen rivi- ja sarakkeen dekoodereille solun valitsemiseksi.Sitten kirjoitussignaali (me) aktivoidaan ja tiedot "1" muutetaan kahteen signaaliin, "1" ja "0", jotka lähetetään valittuun soluun kytkettyihin bitiriville (BL ja BLB).Tässä vaiheessa tietyt solun transistorit aktivoidaan, jolloin signaalit voivat asettaa sisäisen salvan niin, että se pitää "1."

Tietojen lukemisprosessi on samanlainen.Jos muistisolu sisältää "1", järjestelmä latautuu ensin bittilinjoihin tiettyyn jännitteeseen.Kun rivi- ja sarakkeen dekooderit valitsevat muistisolun, tallennettu tieto vaikuttaa bittiviivojen jännitteeseen.Jänniteero syntyy, joka sitten havaitaan ja vahvistaa aistivahvistin.Tämä vahvistettu signaali lähetetään lähtöpiiriin, jolloin tallennettu "1" voidaan lukea tarkasti.

SRAM: n suunnittelu varmistaa, että tiedot tallennetaan turvallisesti ja saadaan nopeasti, mikä tekee siitä luotettavan sovelluksille, jotka vaativat nopeaa muistia.

SRAM -tyypit

Haihtumaton SRAM

Haihtumattomat SRAM (NVSRAM) -toiminnot, kuten tavallinen SRAM, mutta sillä on lisäkyky säilyttää tiedot, vaikka virtalähde menetetään.Tämä tekee siitä erittäin hyödyllisen tilanteissa, joissa tiedon säilyttäminen on kriittistä, kuten verkkojärjestelmissä, ilmailu- ja avaruustekniikoissa ja lääkinnällisissä laitteissa.Koska paristoihin luottaminen ei aina ole vaihtoehto, NVSRAM varmistaa, että tiedot ovat turvallisia ilman ulkoista virtaa.

Asynkroninen sram

Asynkroninen SRAM toimii ilman kellosignaalista riippuen, mikä tekee siitä joustavan erilaisissa ympäristöissä.Se tulee kapasiteettina, joka vaihtelee 4 kb: stä 64 Mt: iin, ja se sopii hyvin pienille sulautetuille prosessoreille, joilla on rajoitettu välimuisti.Tämän tyyppistä SRAM: ää käytetään laajasti teollisuuselektroniikassa, mittausvälineissä, kiintolevyissä ja verkkolaitteissa.Sen nopea käyttöajat tekevät siitä ihanteellisen järjestelmille, jotka vaativat nopeaa ja luotettavaa muistia.

Perustuu transistorityyppiin

• Bipolaarinen liitäntätransistorit (BJT)

Bipolaarisilla risteystransistoreilla rakennettu SRAM tarjoaa erittäin nopean suorituskyvyn, mutta suuren voimankulutuksen haittana.Tämä tekee siitä vähemmän yleistä nykyaikaisissa sovelluksissa, joissa energiatehokkuus on ensisijainen tavoite.

• MOSFET (CMOS -tekniikka)

SRAM, joka käyttää MOSFET -transistoreita, erityisesti CMO: ita, on nykyään yleisimmin käytetty tyyppi.Se yhdistää pienen virrankulutuksen hyvään suorituskykyyn, mikä tekee siitä sopivan erilaisiin sovelluksiin.

Funktion perusteella

• Asynkroninen SRAM

Tämäntyyppinen SRAM toimii kellotaajuudesta riippumatta, kun osoiterivillä säätelevät luku- ja kirjoitusoperaatiot ja otetaan käyttöön signaalit.Sen joustavuus tekee siitä hyvän valinnan sulautetuille järjestelmille.

• Synkroninen SRAM

Synkroninen SRAM toimii synkronoituna kellosignaalin kanssa varmistaen, että kaikki toiminnot tapahtuvat tarkalla välein.Tämä tekee siitä hyvin soveltuvan sovelluksiin, joissa ajoitus ja koordinointi ovat välttämättömiä, kuten nopea tietojenkäsittely.

Perustuu ominaisuuksiin

• nollaväylän käännös (ZBT) SRAM

ZBT SRAM sallii jatkuvan luku- ja kirjoitusoperaatiot ilman ylimääräisiä kellosyklejä moodien välillä vaihtamiseen.Se parantaa tehokkuutta ja nopeutta järjestelmissä, jotka tarvitsevat nopeaa muistin pääsyä.

• Synkroninen purske SRAM

SRAM-tyyppi on optimoitu purskeen siirtoon, tämä SRAM-tyyppi mahdollistaa useita bittiä tietojen lukemisen tai nopean peräkkäisen kirjoituksen, mikä tekee siitä ihanteellisen nopeaan datapurskeisiin.

• DDR SRAM

DDR SRAM (Double Datanopeus SRAM) parantaa tiedonsiirtonopeuksia lukemalla ja kirjoittamalla kellosignaalin molemmilla reunoilla.Siinä on yksi portti operaatioille ja sitä käytetään yleisesti korkean suorituskyvyn järjestelmissä.

• QDR SRAM

QDR SRAM (Quad Datanopeus SRAM) sisältää erilliset luku- ja kirjoitusportit samanaikaisesti.Se käsittelee neljä tietosanaa kerralla, joten se sopii järjestelmiin, jotka vaativat suurta suorituskykyä.

• Binaarinen SRAM

Binaarinen SRAM on vakiotyyppi, joka työskentelee binaaristen tietojen kanssa (0s ja 1s) tietojen tallentamiseksi ja käsittelemiseksi.

• Kolmiotietokone SRAM

Tämä erikoistunut SRAM -tyyppi toimii kolmen valtion kanssa kahden sijasta, mikä mahdollistaa monimutkaisemman ja tehokkaamman tiedonkäsittelyn tietyissä sovelluksissa.

SRAM: n rakenne ja suunnittelu

SRAM tai staattinen RAM on rakennettu transistoreilla, joissa "on" -tila edustaa 1 ja "pois" -tila edustaa 0. Tämä tila pysyy vakaana, kunnes muutossignaali vastaanotetaan.Toisin kuin DRAM, SRAM ei tarvitse jatkuvaa virkistävää tietojensa säilyttämiseksi.Kuitenkin DRAM: n kaltainen SRAM menettää tietonsa, kun virta sammutetaan.Sen nopeus on vaikuttava, toimii usein 20ns: llä tai nopeammin.

Jokainen SRAM -muistisolu vaatii neljä tai kuusi transistoria yhdessä lisäkomponenttien kanssa, mikä tekee siitä suuremman ja kalliimman kuin DRAM, joka käyttää vain yhtä transistoria ja kondensaattoria solua kohti.Tätä rakenne- ja suunnittelueroa tarkoittaa, että SRAM ja DRAM ei voida vaihtaa.

SRAM: n nopea ja staattinen luonne tekevät siitä yleisen valinnan välimuistin muistiin, jota usein löytyy tietokoneen emolevyn välimuistipistorasiasta.Sen sisäinen rakenne koostuu viidestä pääosasta: muistisolutarray, osoitedekooderi (rivi- ja sarakedekooderit), aistivahvistin, ohjauspiiri ja puskuri/ohjainpiiri.Jokainen muistisolu yhdistyy muihin soluihin jaettujen sähköyhteyksien kautta riveissä ja sarakkeissa.Riville viitataan "sanaviivoina", kun taas tietojen pystysuuntaisia ​​yhteyksiä kutsutaan "bittimiin".Erityiset rivit ja sarakkeet valitaan syöttöosoitteiden avulla, ja sitten tiedot luetaan tai kirjoitetaan vastaaviin muistisoluihin.

Sirun koon ja tietojen pääsyn optimoimiseksi SRAM -solut on yleensä järjestetty matriisiin tai neliöasetteluun.Esimerkiksi 4K-bittisessä SRAM: ssa käytetään 64 riviä ja 64 saraketta, jotka vaativat 12 osoitelulinjaa.Tämä neliöjärjestely minimoi sirualueen säilyttäen samalla tehokkaan pääsyn.Muistisolujen ja tietoliittimien väliset yhteydet voivat kuitenkin tulla pitkiksi suuremmilla kapasiteeteilla aiheuttaen viivästyksiä ja vähentämällä luku-/kirjoitusnopeuksia.Näitä viivästyksiä on hallittava huolellisesti suorituskyvyn ja luotettavuuden ylläpitämiseksi.

Tämä malli löytää tasapainon nopeuden ja koon välillä, mikä tekee SRAM: sta ihanteellisen sovelluksille, jotka vaativat nopeaa ja yhdenmukaista muistin käyttöä.

SRAM: n sovellukset tosielämässä

SRAM: n ominaisuudet

SRAM on nopeampi kuin DRAM ja kuluttaa vähemmän virtaa tyhjäkäynnillä.Se on kuitenkin kalliimpi ja suurempi, mikä rajoittaa sen käyttöä tiheässä, edullisissa sovelluksissa, kuten PC-muistissa.Sen helppokäyttöisyys ja todellinen satunnainen pääsy tekevät siitä sopivan erityisiin suurnopeusvaatimuksiin.

Kellotaajuus ja virrankäyttö

SRAM: n virrankulutus kasvaa pääsytaajuuden myötä.Korkeilla taajuuksilla se voi kuluttaa useita watteja, mutta kohtalaisella kellonopeudella se käyttää hyvin vähän virtaa.Kun tyhjäkäynti, virrankäyttö putoaa mikrolaitteille, mikä tekee siitä energiatehokkaan tietyissä skenaarioissa.

Yleiset tuotteet SRAM: lla

• Asynkroninen rajapinta

Asynkronista SRAM: ää käytetään yleisesti siruissa, joiden kapasiteetti vaihtelee 32 kx8: sta (esim. XXC256) 16 Mbit.Sen joustavuus tekee siitä suositun monissa yleiskäyttöisissä sovelluksissa.

• Synkroninen rajapinta

Synkroninen SRAM tukee purskeen lähetyksiä vaativia sovelluksia, kuten välimuistia, kapasiteetti on jopa 18 Mbit.Se on optimoitu nopeaan, koordinoituun tiedonsiirtoon.

Siruihin upotettu

• mikrokontrollerit

Mikrokontrollereissa SRAM tarjoaa pienimuotoisen muistin (32 tavua 128 kilobyyttiä) sulautettujen järjestelmien tehtävien käsittelyyn.

• CPU -välimuistit

SRAM toimii välimuistina korkean suorituskyvyn prosessorissa, tallentamalla usein käytettyjä tietoja käsittelynopeuden parantamiseksi.Se vaihtelee muutamasta kilotavusta useisiin megatavuihin kooltaan.

• Rekisterit

Prosessorit käyttävät SRAM: ää väliaikaisena tallennuksena rekistereissä, mikä mahdollistaa nopeamman tietojenkäsittelyn toiminnan aikana.

• ASICS ja erikoistuneet IC: t

SRAM on usein upotettu sovelluskohtaisiin integroiduihin piireihin (ASICS) nopeaan muistin pääsyyn räätälöityihin sovelluksiin.

FPGA- ja CPLD -laitteet

SRAM on välttämätöntä FPGA: ssa ja CPLDS: ssä väliaikaisten tietojen ja kokoonpanotiedostojen tallentamiseksi, mikä tukee näiden laitteiden uudelleenohjelmoitavaa luonnetta.

Upotetut sovellukset laitteisiin

• Teollisuus- ja tieteelliset järjestelmät

Teollisuus- ja tieteellisissä laitteissa SRAM: ää käytetään luotettaviin, nopeaan muistivaatimukseen, kuten autoelektroniikka- ja ohjausjärjestelmiin.

• Kulutuselektroniikka

Nykyaikaiset laitteet, kuten digitaalikamerat, matkapuhelimet ja lelut, käyttävät SRAM: ää nopeaan ja tehokkaaseen tiedonkäsittelyyn, integroimalla usein useita megatavuja sujuvaa toimintaa varten.

• Reaaliaikainen signaalinkäsittely

Kaksinkertaista SRAM: ää käytetään yleisesti reaaliaikaisissa signaalinkäsittelysovelluksissa jatkuvien tietovirtojen käsittelemiseksi tehokkaasti.

Tietokonesovellukset

• Tietokoneet ja työasemat

SRAM on niitti tietokoneissa, jotka toimivat sisäisenä suorittimen välimuistina ja ulkoisen purskemoodin välimuistina suorituskyvyn parantamiseksi.

• Perifeeriset laitteet

Oheislaitteet, kuten tulostimet, reitittimet ja kiintolevyt, luottavat SRAM: ään puskurointiin ja hallitsemaan tietoja tasaisemmista toimista.

• Optiset asemat

CD-ROM- ja CD-RW-asemat käyttävät SRAM: ää ääniraidan puskurina, varmistaen saumattoman toiston ja nauhoituksen.

• Verkkolaitteet

SRAM on integroitu kaapelimodeemeihin ja muihin verkkolaitteisiin tehokkaasti datan hallitsemiseksi ja puskuripuskurille.

Harrastajasovellukset

• DIY -prosessorit

Harrastelijoille ja harrastajille SRAM: n yksinkertainen käyttöliittymä ja päivityssyklien puute tekevät siitä ihanteellisen DIY -prosessoriprojekteihin.Sen suora osoite- ja tietoväyläyhteys yksinkertaistaa integraatiota, jolloin käyttäjät voivat keskittyä suorituskykyyn.
