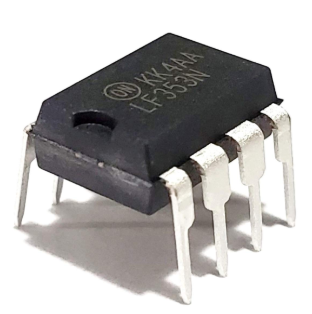

LF353N -

Toimintavahvistimet ovat aktiivisia tarkkuusanalogisessa suunnittelussa, varmistaen signaalin uskollisuuden ja stabiilisuuden.LM353N ja LF393N, joissa on korkeajännite JFET-tuloarkkitehtuurit, on räätälöity nykyaikaisten äänijärjestelmien, tarkkuuspiirien ja nopean sovelluksen suhteen.Nämä vahvistimet ovat erinomaisia ​​suurella syöttöimpedanssilla, alhaisella kohinalla ja vankalla suorituskyvyllä, mikä tekee niistä ihanteellisia ammatilliselle äänelle, anturien rajapinnoille ja nopeaan analogiseen digitaaliseen järjestelmään.Ne toimittavat luotettavan ja monipuolisen suorituskyvyn vaativissa skenaarioissa.Tässä viestissä tutkitaan LM353N: n ja LF393N: n teknisiä ominaisuuksia ja sovelluksia tarjoamalla kattavan oppaan niiden käyttöön erikoistuneissa tilanteissa.

Luettelo

Pin -määritystiedot

Pinanumero	Nimeä	Kuvaus
1	Lähtö-A	OP-AMP 1: n lähtö
2	Input-A (-)	OP-AMP 1: n kääntäminen
3	Input-A (+)	OP-AMP 1
4	Vee, gnd	Maa- tai negatiivinen syöttöjännite
5	Tulo-b (+)	OP-AMP 2: n inverkon käänteinen tulo
6	Tulo-b (-)	OP-AMP 2: n kääntäminen
7	Lähtö-B	OP-AMP 2: n lähtö
8	VCC	Positiivinen syöttöjännite

Ominaisuudet ja tiedot

Ominaisuus/eritelmä	Yksityiskohdat
Tyyppi	Kaksoisop-vahvistus JFET-tulolla
Toimitusjännite	± 18 V
Toimitusvirta (max)	6,5maa
Syöttömelu	Matala tulon kohinajännite ja virta
Kaistanleveysvoitto	4MHz
Tuloimpedanssi	Korkea
Läikkyä	Korkea
Pakettivaihtoehdot	8-nastainen SOIC ja PDIP

Korvikkeet LF393N: lle

Olla TL074

Olla LM1558

Olla MCP6002

Yleiskatsaus LF393N JFET-INTUT OP-AMP: stä

Texas Instrumentsin suunnittelema LF393N on kaksoislähtöinen JFET-operatiivinen vahvistin, joka on räätälöity tarkkuusanalogisiin sovelluksiin.Sen korkea syöttöimpedanssi varmistaa signaalilähteiden minimaalisen häiriön, mikä tekee siitä ihanteellisen signaalin uskollisuutta vaativille piireihin, kuten äänenvahvisteluun.4 MHz: n kaistanleveydellä ja 13 V/μs: n kääntymisnopeudella LF393N on erinomainen nopean signaalin siirtymien käsittelyssä, asettaen sen ylimmän valintana nopeaan analogiseen malliin ja monimutkaiseen äänisignaalinkäsittelyyn.Vahvistimen alhainen syöttömelu ja bias -virta lisäävät edelleen suorituskykyä, vähentäen vääristymiä ja varmistaen luotettavan toiminnan monissa olosuhteissa.Lisäksi sen kaksinkertainen jännitealue, joka on jopa ± 18 V, tukee laajaa valikoimaa piirikokoonpanoja, vaikka sinun on otettava huomioon yhden tarjonnan asetusten lähtöalueen rajoitukset.

Ääni- ja akustisissa sovelluksissa LF393N: n ominaisuudet loistavat, lähinnä mikrofonin esivahvistimissa ja kitaravaikutuspolkimissa, joissa sen korkea syöttöimpedanssi ja alhainen kohina varmistavat selkeyden ja reagoivat.Vahvistin säilyttää vangitun äänen hienoukset ja mahdollistaa signaalin dynamiikan luonnollisen äänen jäljennökselle.Voit myös arvostaa sen vakautta vaihtelevissa kuormitusolosuhteissa, mikä tekee siitä luotettavan valinnan sekä prototyyppien että lopullisen käyttöönoton aikana.Vaikka MCP6002: n kaltaiset vaihtoehdot tarjoavat alhaisemman virrankulutuksen digitaaliseen keskittyviin malleihin, LF393N: n ylivoimainen sävytarkkuus ja korkeataajuinen suorituskyky vahvistavat sen tilaa luotettavana komponenttina äänikeskeisiin ja nopeaan analogiseen järjestelmään.

Monipuoliset sovellukset

LF393N: n strateginen tekniikka ja vahvat eritelmät tekevät siitä joustavan ja toivotun komponentin monissa sovellusalueilla.Sen mahdollisten käyttötarkoituksen tutkiminen antaa arvostusta ja ymmärrystä sen integroinnista erilaisiin erikoistuneisiin tilanteisiin, mikä parantaa päätöksentekoprosessia.

Matala-kohinan äänivahvistimet

Äänen pyrkimykset vaativat usein vahvistimia, jotka varmistavat tarkan äänen lisääntymisen korostaen minimaalista vääristymistä ja selkeyttä.LF393N erottuu alhaisella tulo -kohinajänniteellä ja laajalla kaistanleveydellä, mikä rajoittaa elektronisia häiriöitä säilyttäen äänen uskollisuuden.

Esimerkiksi ammattimaiset äänitarvikkeet, kuten studiosekoituskonsolit, vahvistavat herkästi MIC: ien tai sähkökitaroiden heikkoja signaaleja varmistaen, että saavutat kiteisiä nauhoituksia rikastuneilla äänillä.Tiukkojen laatupyrkimysten ohjaamassa teollisuudessa tämä ominaisuus tuo kiistattoman arvon.

Piirit, joilla on korkea syöttöimpedanssi

LF393N: n hyödyntäminen impedanssiherkät piirit minimoivat virran virtauksen syöttöliittimiin, joten se on optimaalinen herkille järjestelmille.Tästä tulee enimmäkseen hyödyllistä antureille, tarkkuustyökaluille ja huolellisille mittauslaitteille.

Skenaarioissa, joihin liittyy korkean impedanssin jännitelähteitä, kuten lääketieteellisiä EKG-elektrodeja tai teollisia pietsosähköisiä antureita, LF393N-suojatoimenpiteitä signaalin eheys.Tasoittamalla kuormitusvaikutukset, se mahdollistaa tiedonkeruun tarkan hankinnan arkaluontoisissa ja tarkkoissa instrumenteissa.

Näytä ja pidä moduuleja

LF393N on erinomainen näytteessä ja pidä moduuleja sen nopeaan laskeutumisaikaan ja vakaan matalan ajautumisominaisuuden vuoksi.Näitä ominaisuuksia käytetään tarkkojen signaalin arvojen sieppaamiseen nopean tiedonkäsittelyn aikana tai dynaamisten analogisten ja digitaalisten järjestelmien sisällä.

Esimerkiksi digitaaliset oskilloskoopit hyödyntävät usein LF393N: tä näytteessä ja pitävät segmenttejä suojaamalla signaalin eheyttä, kun se kulkee muuntovaiheiden kautta.Tämä varmistaa tarkan kuvan nopeasta, aikamuuntautuvasta signaalista, kuten breakpoint-analyysi, aaltomuodon valvonta ja elektroninen diagnostiikka.

Nopea integraattorit

Nopean piirin integrointia koskevissa prosesseissa vahvistimien on käsiteltävä laajoja kaistanleveyksiä ja ketterää dynamiikkaa.Ylivoimainen surma- ja minimaalinen offset -jännite tuottavat LF393N: n tehokkaan tarkkoihin integraatioihin kohonneilla nopeuksilla.

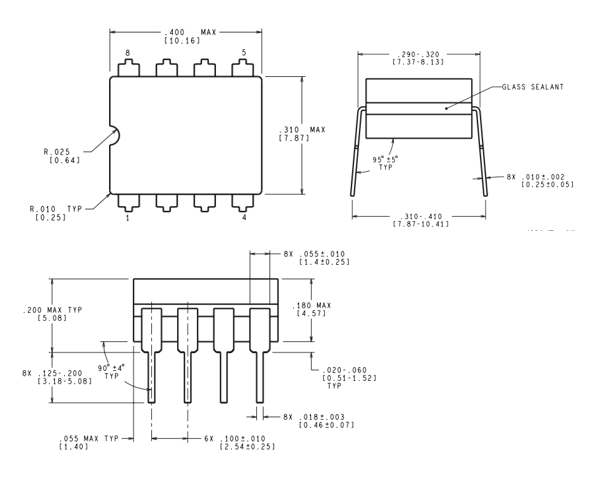

2D -mallinnus
