T Flip-Flops: Työ, rakentaminen ja sovellukset digitaalisissa piireissä

Tämä opas selittää, mikä t-flip-flop on ja miten se toimii digitaalisissa piireissä.Opas osoittaa, kuinka tämä flip-flop pitää muistinsa aikaisemmasta tilastaan ​​ja kuinka rakentaa T-flip-flop käyttämällä muun tyyppisiä flip-floppeja, kuten SR, D tai JK.Opit, kuinka sitä voidaan käyttää taajuuksien jakaminen, miten se toimii yksinkertaisessa 2-bittisessä muistin asetuksessa ja missä sitä käytetään digitaalisissa järjestelmissä.

Luettelo

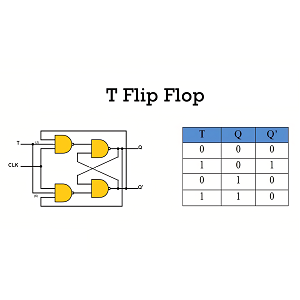

Mikä on t-flip-flop?

T-flip-flop, tai kääntymään flip-flop, on eräänlainen peräkkäinen logiikkapiirros, joka tallentaa yhden bitin datan ja muuttaa sen lähtötilan vain, kun kytkentä (t) -tulo on korkea laukaisevaan kellon reunan aikana.Toisin kuin yhdistelmäpiirit, jotka reagoivat vain nykyisiin tuloihin, t-flip-flops säilyttää muisti menneistä tiloista, mikä tekee niiden käytöksestä riippuen sekä nykyisestä tulosta että edellisestä lähtöstä.Tulokset, merkitty Q ja Q '(Q: n käänteinen), ovat aina täydentäviä.Tämä tarkoittaa, kun Q on 1, Q 'on 0, ja päinvastoin.Sisäisesti logiikkaportteja ja palautemekanismeja käytetään tämän vaihtamistoimenpiteen luomiseen.

Kuva 2. T Flip Flopin lohkokaavio

Kuten vasemmassa kaaviossa havainnollistetaan, yleisessä flip-flopissa on syöttösignaalit ja kaksi lähtöä Q ja Q ', jotka edustavat nykyistä tilaa ja sen käänteistä.Oikea kaavio keskittyy erityisesti T-flip-flopiin, jossa T-tulo määrittää, pitäisikö tilan vaihtaa kellon reunalla.Jos t on 0, lähtö pysyy samana.Jos t on 1, lähtö Q kytkeytyy 0: sta 1: een tai 1: een nykyisestä tilasta riippuen.Tämä kytkentäkäyttäytyminen yhdistettynä muistifunktioon sallii T-flip-flopin tukemaan peräkkäisiä tilansiirtymiä digitaalisissa järjestelmissä.

Kuinka t-flip-flop toimii?

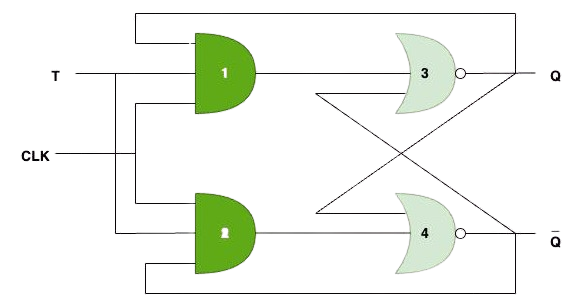

Kuva 3

T-flip-flop reagoi kahteen olosuhteeseen: kello (CLK) -signaali ja T-tulon arvo.Yllä olevassa piirikaaviossa T Flip-Flop toteutetaan logiikkaporteilla.Näin se toimii:

• Kun t = 0

Ylä- ja portti (merkitty 1) ja alempi ja portti (merkitty 2) ovat molemmat lähtöä 0 kellonsignaalin riippumatta, koska yksi niiden tuloista on 0. Tämä estää NOR-porttien lähtöjen muutokset (merkitty 3 ja 4), mikä tarkoittaa, että flip-flop pitää tilansa.Lähtöt Q ja Q̅ pysyvät sellaisina kuin ne olivat ennen kellopulssia.

• Kun t = 1

Nyt molemmat ja portit aktivoidaan kellosignaalilla (CLK).Q: n nykyisestä tilasta riippuen yksi ja portit sallivat signaalin läpi, laukaisee vastaavan NOR-portin ja kääntämällä flip-flopin tilan.Eli:

Jos q = 0, se siirtyy q = 1

Jos q = 1, se vaihtaa arvoon q = 0

Vaihtovaikutus synkronoidaan kellon kanssa, varmistaen, että muutokset tapahtuvat vain tietyissä kellonsiirtymissä (yleensä nousevat tai putoavat reunat lopullisesta toteutuksesta riippuen).Tämä ominaisuus (pitäminen kun t = 0 ja vaihtaminen, kun t = 1 kellon reunalla) tekee t-flip-flopista hyödyllisen rakennuspalikkaan digitaalisissa järjestelmissä, kuten laskurit, taajuusjakajat ja synkronoidut ohjauspiirit.

Totuuspöytä T-flip-flopille

Totuustaulukko auttaa visualisoimaan, kuinka t-flip-flop vastaa:

T	Q (virta)	Q_next
0 -	0 -	0 -
0 -	1	1
1	0 -	1
1	1	0 -

Kun t on 0, seuraava tila vastaa nykyistä tilaa.

Kun t on 1, lähtö kääntyy.

Tämä ennustettavissa oleva käyttäytyminen mahdollistaa simuloida ja testata t-floppeja helposti laajemmassa digitaalisessa järjestelmässä.

Kuinka rakentaa t-flip-flop?

T Flip-Flops voidaan luoda käyttämällä muun tyyppisiä flip-flops: SR, D tai JK.Jokainen menetelmä muuttaa pohja-flip-flopin tuloja jäljittelemään vaihtamista käyttäytymistä.

Kuva 4. T Flip-Flop -menetelmät

Käyttämällä SR-flip-flopia

Alla oleva kuva osoittaa, kuinka t-flip-flop voidaan rakentaa käyttämällä SR-flip-flopia kahden ja portin avulla.Tässä kokoonpanossa T -tulo on kytketty molemmiin ja porteihin joko Q- tai Q '-lähtöjen kanssa.Yksi ja portti vie T -tulo ja Q '-lähtö sarjan (S) signaalin luomiseksi, kun taas toinen ja portti vie T- ja Q: n palautussignaalin tuottamiseksi.Nämä signaalit syövät sitten SR-flip-flop-ohjelmaan, joka koostuu ristiin kytkettyistä eikä porteista, jotka ovat vastuussa tulostustilan ylläpidosta tai q ja q '.

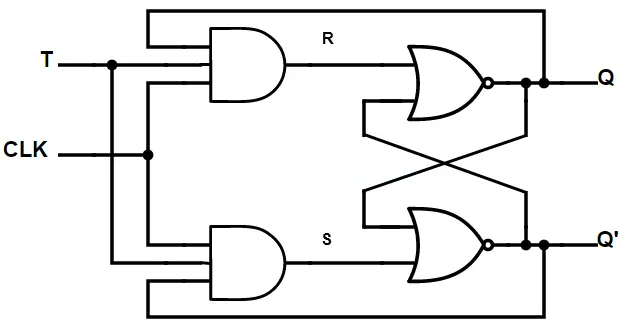

Kuva 5. T Flip Flop käyttämällä SR Flip Floppia

Kun T -syöttö on 0, molemmat ja portit ovat vammaisia, tarkoittaen s ja r Pysy matalana, ja flip-flop säilyttää nykyisen tilansa.Kuitenkin kun t on 1, lähtötilan vaihtoa nykyisestä tilasta riippuen: jos Q ​​on 0, q 'on 1, laukaista S -tulo ja aseta q 1: een;Jos q on 1, q 'on 0, R -tulon aktivointi ja Q: n nollaaminen 0: een. Tämä varmistaa vaihtamisen käyttäytyminen.On huolehdittava sekä S: n että R: n estämiseksi samaan aikaan, koska tämä johtaisi virheelliseen tai arvaamattomaan tuotokseen SR-flip-flopista.

Käyttämällä d flip-flop

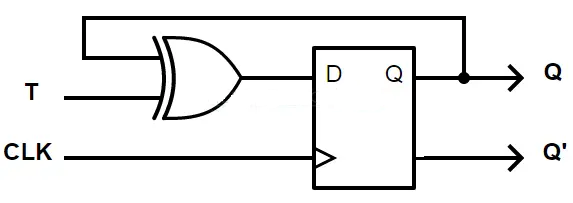

Alla oleva kuva osoittaa, kuinka t-flip-flop voidaan toteuttaa käyttämällä D-flip-flopia ja XOR-porttia.Tässä kokoonpanossa XOR-portti ottaa T-tulon ja D Flip-Flopin virran Q-lähdön.XOR -portin lähtö on sitten kytketty D -tuloon.Tämä asennus varmistaa, että tulo D Flip-Flopiin määritetään T: n ja Q: n XOR: n avulla, hallitsee tehokkaasti, pitäisikö tilaa pitää vai kytketty jokaisessa kellopulssissa.

Kuva 6

Kun t on 0, XOR -portti tuottaa Q: n nykyisen arvon, joten D Flip-Flop ylläpitää tilaa.Kun t on 1, XOR -portti tuottaa Käänteinen q, joka sitten lukitaan seuraavaan kellon reunaan aiheuttaen Tulos vaihtoon.Tämä menetelmä on tehokas ja välttää sudenkuopat määrittelemättömät tilat, joita voi syntyä muissa flip-flop-tyypeissä.Se käyttää Minimaalinen laitteisto (vain yksi XOR-portti D Flip-Flopin lisäksi) Tekemällä siitä kompakti ja luotettava malli t-flop-funktionaalisuudelle.

Käyttämällä JK-flip-flop

Alla oleva kuva osoittaa, kuinka t-flip-flop voidaan helposti rakentaa käyttämällä JK-flip-flop -sovelluksella kytkemällä T-syöttö suoraan sekä J- että K-tuloihin.Piiri hyödyntää JK-flip-flopin luonnollista kytkentäkäyttäytymistä, kun molemmat tulot ovat korkeat.T -signaali reititetään molemmille ja porteille, jotka toimivat J- ja K -logiikkana yhdessä kellosignaalin kanssa, jotta voidaan hallita vaihtamistoimenpiteen ajoitusta.

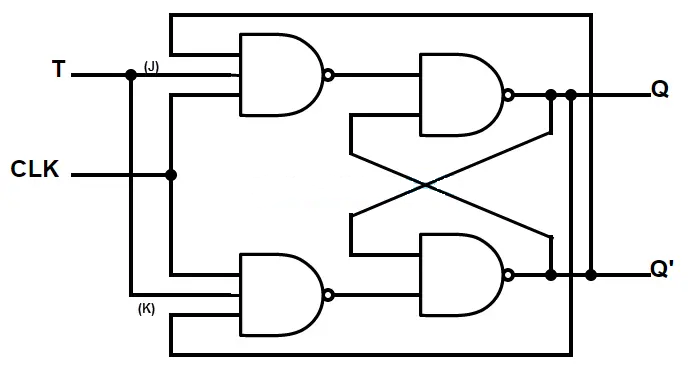

Kuva 7. T FLIP FLOP käyttämällä JK -floppia

Kun t on 0, sekä J että K ovat 0, joten JK-flip-flop ylläpitää nykyistä tilaa.Kun T on 1, sekä J että K ovat korkeat ja JK-flip-flop vaihtaa sen lähtö Q jokaiselle kellon nousevalle reunalle.Tämä malli ei vaadi ylimääräisiä portteja, jotka ovat jo JK-flip-flopissa jo, mikä tekee siitä yhden tehokkaimmista ja nopeammista menetelmistä t-flip-flopin toteuttamiseksi.Se on luotettava, kompakti ja ihanteellinen sovelluksiin, joissa tarvitaan yksinkertaisuutta ja suorituskykyä.

Taajuusjako t-flip-flopsilla

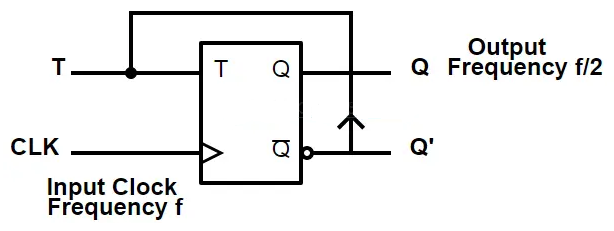

Kuva 8. Taajuusjako t-flip-flopsilla

T-flip-flops on erittäin hyödyllinen digitaalisessa elektroniikassa jakamaan taajuuksia.Ne ovat yksinkertaisia ​​laitteita, jotka muuttavat lähtötilaa (vaihtamista) joka kerta, kun he saavat kellopulssin, mutta vain jos T -tulo on asetettu 1 (tai korkeaksi).Yllä olevassa kuvassa voit nähdä t-flip-flopin, jossa Q '(käänteinen) lähtö on kytketty takaisin T-tuloon.Tämä asennus varmistaa, että flip-flop muuttaa tilansa joka kerta, kun kellonsignaali (CLK) vastaanotetaan.

Kun tämä tapahtuu, lähtö Q: ssa muuttuu 0: sta 1: een tai 1: een jokaisella kellopulssilla.Tämä tarkoittaa, että flip-flop suorittaa täyden syklin vain joka toinen kellopulssi.Seurauksena on, että Q -lähtötaajuudesta tulee puolet tulokellotaajuudesta.Esimerkiksi, jos syöttökello on taajuus 10 Hz (10 pulssia sekunnissa), lähtö Q: n tulee vaihtamalla 5 Hz: llä jakamalla taajuuden tehokkaasti 2: lla.

Tämä taajuusjakokyvystä tulee entistä tehokkaampi, kun yhdistät useita T-flippejä sarjassa, joka tunnetaan myös nimellä CSCading.Kun yhden flip-flopin Q-lähtö syöttää seuraavan flip-flopin kellotuloon, jokainen vaihe jatkaa taajuuden jakautumista 2: lla. Ensimmäinen flip-flop antaa F/2-lähtöä, toinen antaa f/4, kolmannen f/8 ja niin edelleen.Tämä luo flip-flops-ketjun, joka jakaa alkuperäisen taajuuden kahden voiman avulla.

2-bittinen rinnakkainen kuormitusrekisteri käyttämällä t-flippejä

Kuva 9. 2-bittinen rinnakkainen kuormitusrekisteri käyttämällä t-flip-flopsia

2-bittinen rinnakkaiskuormitusrekisteri on digitaalinen piiri, joka voi tallentaa kaksi bittiä tietoa kerralla.Yllä oleva kuva osoittaa, kuinka voimme rakentaa tämän käyttämällä T-flip-floppeja, XOR-portteja ja 2-1-multiplekserejä (muxes).Jokaisella rekisterin bittillä on oma komponenttijoukko: yksi t-flip-flop, yksi XOR-portti ja yksi multiplekseri.

Näin se toimii askel askeleelta.Ensinnäkin XOR-portti vertaa nykyisen syöttöbitin (x0 tai x1) flip-flopin (Q0 tai Q1) virranlähtöön.Jos tulo on erilainen kuin lähtö, XOR -portti lähettää 1 multiplekseriin.Tämä tarkoittaa, että T-flip-flopin on vaihdettava vastaamaan uutta tietoa.Jos tulo ja lähtö ovat samat, XOR lähettää 0, tarkoittaen, että ei tarvita vaihtoa, koska lähtö on jo oikea.

Seuraavaksi 2-1-multiplekseri päättää ladataanko uutta tietoa vai säilytetäänkö nykyinen tila.Se tekee tämän ohjaussignaalin (C) perusteella.Jos ohjaussignaali on 0, MUX lähettää 0 T-tuloon, joka käskee Flip-Flopin pitämään nykyisen arvonsa (ei vaihtamista).Mutta jos ohjaussignaali on 1, MUX ohittaa tuloksen XOR-portista T-tuloon, jolloin flip-flop voi vaihtaa vain tarvittaessa.Tällä tavoin, kun lataaminen on käytössä, molemmat flip-flops päivittää lähdönsä samanaikaisesti seuraavan kellon reunan aikana.

Tämän asennuksen avulla rekisteri voi ladata kaksi bittiä datan rinnakkain, mikä tarkoittaa, että molemmat bitit päivitetään samanaikaisesti yhden kellon pulssin avulla.Se on tehokas ja hyödyllinen järjestelmissä, joiden on siirrettävä tai tallennettava pieniä tietopaloja nopeasti.Suunnittelu on myös skaalautuva, mikä tarkoittaa, että enemmän bittejä voidaan lisätä kopioimalla sama kuvio enemmän T-flip-flops, xor-portit ja multiplekserit.Tämä tekee siitä hyvän valinnan yksinkertaisten muistipiirien tai väliaikaisen tiedon tallentamisen rakentamiseen digitaalisiin järjestelmiin.

T-flip-flopsin edut

Olla Yksinkertainen suunnittelu: T Flip-Flops on rakennettu vain yhdellä tulolla, mikä yksinkertaistaa niiden sisäisiä piirejä että ulkoisia johdotusvaatimuksia.Tämä virtaviivainen kokoonpano vähentää tarvittavien logiikkaporttien ja yhteenliittymien lukumäärää, mikä helpottaa niiden suunnittelun, analysoinnin ja toteuttamisen.Seurauksena on, että T-flip-flops on edullisia järjestelmissä, joissa tila, kustannukset tai monimutkaisuus on minimoitava.

Olla Ennustettava käyttäytyminen: Toisin kuin SR (asetettu) flip-flops, joka voi päästä määrittelemättömään tai epävakaaseen tilaan, kun molemmat tulot ovat aktiivisia samanaikaisesti, t-flip-flops tarjoaa yhdenmukaisen ja luotettavan käyttäytymisen.Niiden vaihtaminen varmistaa selkeän, deterministisen lähdön, joka perustuu pelkästään kellosignaaliin ja T -tuloon.Tämä ennustettavuus tekee niistä hyvin soveltuvan käytettäväksi digitaalisissa järjestelmissä, jotka vaativat vakautta ja luotettavuutta.

Olla Tehokas laskemiseen: T Flip-flops vaihtavat luonnollisesti sen lähtöä jokaiseen aktiiviseen kellopulssiin, kun T-syöttö on korkea, mikä tekee niistä ihanteellisia rakennuspalikoita binaaristen laskurien ja taajuusjakajien kanssa.Jokainen t-ketjun t-flip-flop jakaa kellotaajuuden kahdella, mikä mahdollistaa monen bittisten laskurien helpon rakentamisen.Niiden kyky vaihtaa tiloja ennustettavasti jokaisella pulssilla yksinkertaistaa logiikkaa, jota tarvitaan tarkkoihin ja synkronoituihin laskentatoimintoihin.

Olla Alhainen virrankulutus: Kun T-syöttö on alhainen, flip-flop ylläpitää nykyistä tilaa eikä muutu kellopulssissa.Tämä käyttäytyminen vähentää tarpeetonta kytkentäaktiivisuutta piirissä, säilyttäen siten tehoa.Pienitehoisissa sovelluksissa tai akkukäyttöisissä laitteissa tämä voi parantaa energiatehokkuutta ja pidentää toiminnan käyttöikää.

Olla Luotettava muistin tallennus: T Flip-Flops toimii vakaina muistielementeinä, jotka säilyttävät tilansa, kunnes kellosignaali ja aktiivinen T-syöttökehotus A-vaihde.Tämä luontainen vakaus varmistaa tiedon eheyden ajan myötä, etenkin ajoitusherkissä digitaalisissa sovelluksissa.Heidän luotettava suorituskyky binaaristen tietojen pitämisessä ja päivittämisessä tekee niistä tärkeän komponentin muistipiireissä ja tilakoneissa.

T Flip-Flopsin haitat

Olla Rajoitettu toiminnallisuus: T Flip-Flops on suunniteltu suorittamaan vain yksi erityinen toimenpide, joka vaihtaisi lähtötilan jokaisessa laukaisevassa kellopulssissa, kun T-tulo on korkea.Toisin kuin muut flip-flopsit (kuten JK- tai D-flip-flops), niillä ei ole joustavuutta suorittaa asetettuja, nollata tai tietojen salpatoimintoja ilman ylimääräistä ulkoista logiikkaa.Tämä rajoittaa niiden suoraa sovellusta järjestelmissä, jotka vaativat monimutkaisempaa tai ehdollista logiikkakäyttäytymistä, mikä edellyttää ylimääräisiä piirejä niiden ominaisuuksien laajentamiseksi.

Olla Herkkä häiriöille: T Flip-flops voi olla alttiita häiriöille tai lyhyille jännitekappeille joko T-tulolle tai kellosignaalille.Koska he vaihtavat tilansa signaalin siirtymien perusteella, jopa melun tai häiriöiden aiheuttama lyhytaikainen pulssi voi vahingossa laukaista tilanmuutoksen.Nopeassa tai sähköisissä meluisissa ympäristöissä tämä herkkyys voi johtaa epämääräiseen käyttäytymiseen, mikä vaatii huolellisia signaalin ilmastointia tai debualisoivia mekanismeja luotettavuuden ylläpitämiseksi.

Olla Ajoitus monimutkaisuus: Digitaalisissa järjestelmissä, jotka käyttävät monia T-flip-floppeja, etenkin kaskadoituneissa vastajärjestelyissä, ajoituksen koordinointi tulee yhä haastavammaksi.Jokainen flip-flop tuo viivettä ja ilman tarkkaa synkronointia, tämä voi johtaa vinoihin lähtöihin tai ajoituksen epäsuhtaihin.Sinun on kiinnitettävä erityistä huomiota kellon jakeluun, asennusaikoihin ja pidätysaikoihin oikean toiminnan varmistamiseksi, mikä lisää monimutkaisuutta järjestelmän ajoitusanalyysiin ja asetteluun.

Olla Vain yhden bittinen: Jokainen t-flip-flop pystyy tallentamaan ja käsittelemään vain yhden bitin tietoa.Operaatioissa, joihin sisältyy monimaisia ​​tietoja, kuten laskeminen yli yhden bitin tai suurempien binaaristen arvojen tallentaminen, useita T-flip-floppeja on yhdistettävä monimutkaisemmissa järjestelyissä.Tämä lisää komponenttien lukumäärää, johdotuksen määrää ja järjestelmän yleistä monimutkaisuutta, mikä voi olla haitta avaruus- tai kustannusherkkissä malleissa.

Olla Etenemisviive: Kun t-flip-flops on kytketty sekvenssiin (kuten on yleistä laskureissa), yhden flip-flopin ulostulosta tulee tulon seuraavaan.Tämä ketju esittelee kumulatiivisia etenemisviiveitä, joissa jokaisen vaiheen on odotettava edellisen asettumista ennen vastausta.Nopeassa piireissä nämä viivästykset voivat heikentää kokonaistuloksia, vähentää maksimaalista käyttötaajuutta ja luoda synkronointikysymyksiä, etenkin pidemmissä ketjuissa tai syvemmissä piireissä.

Sovellukset

T-flip-flopsia käytetään monissa digitaalisissa järjestelmissä:

Taajuusjakajat

T-flip-flopsia käytetään yleisesti taajuuden jakajan piireissä, joissa lähtö vaihtuu jokaisessa saapuvassa kellopulssissa.Tämä jakaa tulokellotaajuuden tehokkaasti kahdella.Caskaamalla useita T-flippejä, on mahdollista jakaa taajuus edelleen (4, 8, 16 jne.).Näitä taajuuksilla jaettuja signaaleja käytetään sovelluksissa, kuten digitaaliset kellot, viestintäjärjestelmät ja mikrokontrollerien ajoitus, missä eri komponentteihin tarvitaan hitaampia, synkronoituja kellosignaaleja.

Laskuri

Koska t-flip-flops vaihtaa tilansa jokaisella kellopulssilla, ne toimivat elementteinä binaarisissa laskureissa.Näitä laskureita käytetään monenlaisissa digitaalisissa laitteissa, kuten digitaaliset kellot, tapahtuman laskurit, matkamittarit ja ajastimet.Jokainen laskurin flip-flop edustaa yhtä bittiä, ja niiden peräkkäinen kytkentä mahdollistaa binaarin laskemisen, mikä mahdollistaa tarkan ajan tai tapahtumien seurannan digitaalisissa järjestelmissä.

Vuorokonttorit

Vaikka T-flip-flopsia itse ei tyypillisesti käytetä vuororekistereiden pääelementteinä (D Flip-Flops on yleisempiä), ne voivat auttaa tällaisten rekistereiden ajoitus- ja hallintalogiikkaa.Laajemmassa sarjan ja rinnakkais- tai rinnakkais-seri-datan muuntamisen yhteydessä T-flipp-floppeja voidaan käyttää synkronoitujen ohjauspulssien luomiseen, jotka määräävät, kun tietoja siirretään, mikä tekee niistä hyödyllisiä viestintäjärjestelmissä, tietojen tallentamisessa ja digitaalisen signaalinkäsittelyssä.

Hallintalogiikka

Valtion koneissa ja ohjausjärjestelmissä T-flip-flopsia voidaan käyttää valtionsiirtymien hallintaan ennustettavissa ja kytkettynä.Ne auttavat toteuttamaan ohjaussekvenssejä, joissa lähtö on vuorotellen tilojen välillä tietyissä olosuhteissa.Tämä on arvokasta liikenteen valonohjaimissa, myyntiautomaatteissa ja robottijärjestelmissä, joissa ohjausvirtauksen on reagoitava luotettavan sekvenssin kellotapahtumiin.

Muistipiirit

T Flip-Flops voi toimia yksinkertaisina yhden bittisinä muistielementeinä pitämällä binaarista tilaa seuraavaan vaihtamiseen saakka.Rekistereissä ja tallennusryhmissä niitä voidaan käyttää lippujen tallentamiseen, bittien tai binaaristen tietojen mahdollistamiseen väliaikaisesti.Vaikka t Flip-Flops korvattiin yleisemmin D-flip-flopsilla monimutkaisissa muistiarkkitehtuureissa, se löytää edelleen käytön pienemmissä, erikoistuneissa rekistereissä, joissa kytkentäkäyttäytyminen on logiikan suunnitteluvaatimuksia.

Johtopäätös

T Flip-Flop on yksinkertainen ja hyödyllinen osa digitaalista elektroniikkaa.Se tallentaa yhden bittiä ja muuttaa (vaihtaa) sen lähtöä vain, kun käsketään, mikä tekee siitä hienoa signaalien laskemista ja jakamista.Voit rakentaa sen eri tavoin käyttämällä muita flip-floppeja, ja se toimii hyvin järjestelmissä, jotka tarvitsevat signaalin kääntyäksesi päälle ja pois oikeaan aikaan.T Flip-Flops on helppo käyttää, säästää virtaa ja ne ovat hyviä laskurien, ajastimien ja pienten muistin osien rakentamiseen.Mutta niillä on myös rajoja, ne käsittelevät vain yhtä bittiä, ovat herkkiä signaalin kohinalle ja voivat aiheuttaa viivästyksiä, kun niitä käytetään pitkissä ketjuissa.Jopa näiden haittojen kanssa, T-flip-flopsia käytetään edelleen laajasti niiden yksinkertaisen ja luotettavan käyttäytymisen vuoksi.
