Ymmärtäminen koneiden turvallisuusreleissä

Turvallisuusreleitä käytetään laajalti koneissa, joissa odottamaton toiminta, laiteviat tai pääsy vaarallisille alueille voivat aiheuttaa turvallisuusriskejä. Ne toimivat yhdessä laitteiden, kuten hätäpysäytysnappien, turvaporttien, valokaitaleiden ja turvamattojen, kanssa tukeakseen turvallisuus liittyviä ohjaustoimintoja koneessa. Nykyajan turvallisuusreleitä voidaan käyttää turvallisuuspiirien valvomiseen, tiettyjen vikatilanteiden havaitsemiseen ja koneohjausjärjestelmien kanssa liittämiseen, kun turvallisuusvaatimuksia on noudatettava. Tämä artikkeli selittää, miten turvallisuusreleet toimivat, laitteet, joita niiden kanssa käytetään, yleiset sovellukset, keskeiset erot muihin ohjausratkaisuihin verrattuna ja tekijät, jotka on otettava huomioon valittaessa niitä.

Luettelo

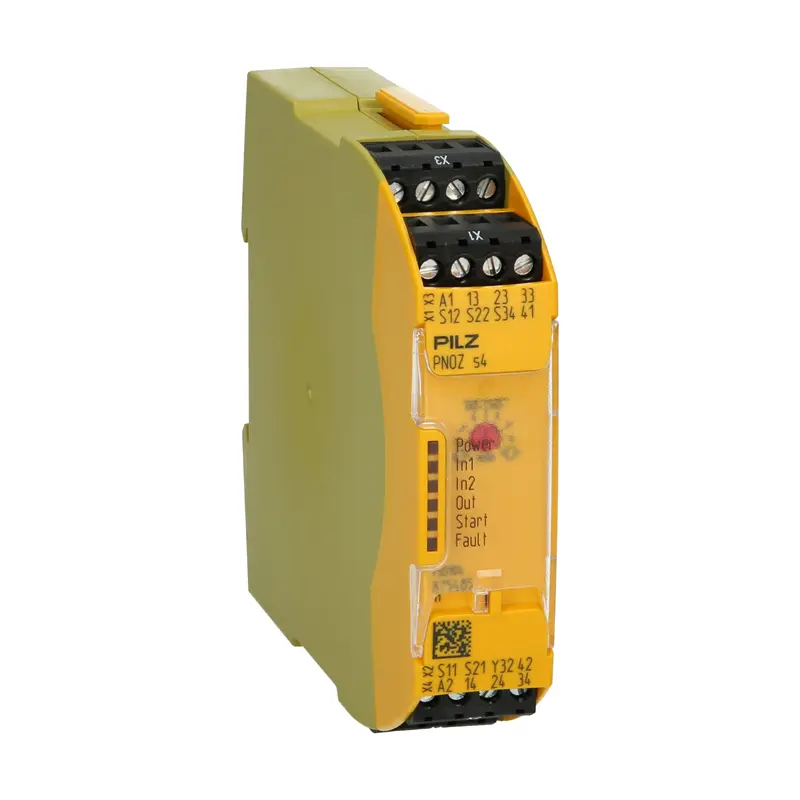

Kuva 1. Turvallisuusrelemoduuli

Mikä on turvallisuusrele?

A turvallisuusrele on erikoistunut ohjauslaite, jota käytetään koneiden turvallisuusjärjestelmissä turvallisuuteen liittyvien signaalien käsittelyyn ja määriteltyjen lähtöpiirien ohjaamiseen. Se toimii rajapintana turvallisuuslaitteiden ja koneohjauslaitteiden välillä, jolloin turvallisuuteen liittyviä toimintoja voidaan sisällyttää kokonaisvaltaiseen ohjausjärjestelmään.

Turvallisuusreleitä yhdistetään yleisesti laitteisiin, kuten hätäpysäytysnapeihin, turvaporttikatkaisijoihin, lukituskatkaisijoihin, valokaitaleisiin, turvamattoihin ja kaksikätisiin ohjauslaitteisiin. Nämä laitteet tarjoavat syöttösignaalit, joita rele valvoo osana turvallisuuspiiriä.

Yhteyteen liitettyjen syötteiden tilan perusteella turvallisuusrele ohjaa lähtöpiirejään, jotka on yleisesti kytketty kontaktoreihin, moottorin käynnistimiin, ohjausreleisiin tai muihin koneohjauskomponentteihin. Tämä syöttö-lähtö-suhde muodostaa perustan turvallisuusreleen toiminnalle.

Miksi turvallisuusreleitä käytetään koneiden turvallisuusjärjestelmissä

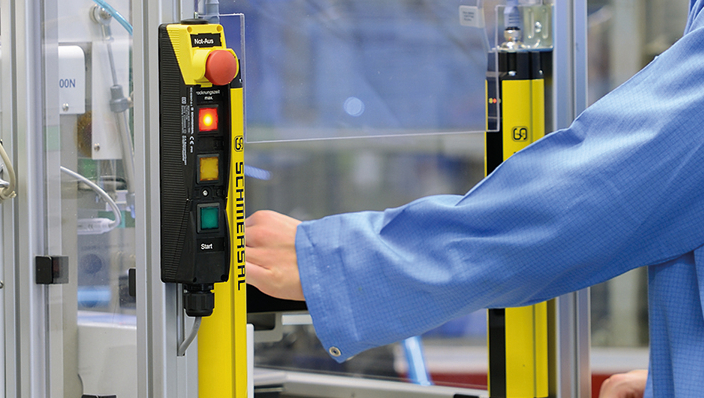

Kuva 2. Koneen turvallisuusjärjestelmä turvallisuusreleellä

Vakiokontrollipiirit on ensisijaisesti suunniteltu suorittamaan kytkentä- ja ohjaustoimintoja. Vaikka ne voivat käynnistää, pysäyttää ja hallita koneen toimintaa, ne eivät yleensä sisällä turvallisuuspiireille vaadittuja omistettuja valvontatoimintoja.

Monissa sovelluksissa tavallinen rele reagoi vain sen syöttösignaalin mukaan eikä välttämättä havaitse olosuhteita, kuten katkenneita johtoja, oikosulkuja, hitsattuja kontakteja tai kaapelivikoja ohjauspiirissä. Tämän seurauksena epänormaali tila voi jäädä havaitsematta, vaikka ohjausjärjestelmä näyttää toimivan normaalisti.

turvarele käytetään, kun tarvitaan lisävalvontaa ja vikojen havaitsemismahdollisuuksia. Toisin kuin tavanomaiset ohjausreleet, turvareleet on suunniteltu valvomaan turvapiirien tilaa ja tukemaan toimintoja, kuten redundanssikanavien valvontaa, palautteen valvontaa ja sisäistä itsevalvontaa. Nämä ominaisuudet mahdollistavat turvajärjestelmän tunnistaa vikoja, joita ei välttämättä havaita pelkän tavanomaisen ohjauksen avulla.

Miten turvarele toimii

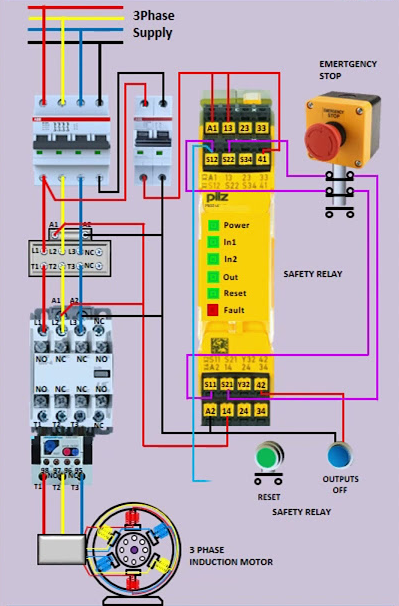

Kuvio 3. Turvareleen kytkentäkaavio

Turvarele toimii valvomalla signaaleja liitetyistä turvalaitteista ja ohjaamalla liittyviä turvatuottoja. Kun syöttösignaalit pysyvät vaaditussa tilassa, rele pitää sen tuottoja aktiivisina. Jos syöttösignaali muuttuu, rele muuttaa tuottojensa tilan, mikä aiheuttaa liitettyjen ohjauslaitteiden vaihtamisen vastaavasti.

Käyttöjärjestys koostuu syötteen valvonnasta, signaalin arvioinnista ja tulostan ohjauksesta, mikä mahdollistaa releen hallita turvallisuuteen liittyviä kytkentätoimintoja järjestelmässä.

Turvasyötteet

Turvasyötteet ovat sähköisiä signaaleja, jotka rele vastaanottaa liitetyistä turvalaitteista. Yleisiä syöttölähteitä ovat hätäpysäytysnapit, turvaporttikytkimet, lukituskytkimet, valokaihtimet, turvamatot sekä kahden käden ohjauslaitteet. Nämä laitteet tarjoavat tilasiltoja, jotka osoittavat turvapiirin tilan.

Turvarele valvoo jatkuvasti näitä syöttösignaalja ja arvioi, pysyvätkö ne vaaditussa tilassa. Syötteiden tila vaikuttaa suoraan releen tuottojen tilaan.

Turvatuotot

Turvatuotot ovat releen ohjaamia piirejä, jotka liitetään koneen ohjauslaitteisiin. Nämä tuotot on yleensä liitetty kontakteihin, moottorikäynnistyksiin, ohjausreleisiin ja koneen voimapiireihin, jotka säätelevät sähkönsyöttöä koneen toiminnoille.

Kun vaaditut syöteolosuhteet ovat läsnä, rele pitää sen tuotot aktiivisina. Jos syöteolosuhteet muuttuvat, rele muuttaa tuottojensa tilan, mikä aiheuttaa liitettyjen ohjauslaitteiden vaihtamisen vastaavasti. Tämä suhde syötteen tilan ja tuotteen ohjauksen välillä muodostaa perustan turvareleen toiminnalle.

Nollausfunktion

Monissa turvareleissä on nollausfunktion , joka määrittää, miten turvapiiri palaa normaaliin toimintatilaan keskeytyksen jälkeen. manuaalinen nollaus vaatii erillisen nollausajan ennen kuin rele voi palauttaa tuottojensa toiminta, kun taas automaattinen nollaus mahdollistaa releen palauttaa toiminta automaattisesti, kun vaaditut olosuhteet täyttyvät.

Valinta manuaalisen ja automaattisen nollauksen välillä riippuu koneen turvallisuusvaatimuksista ja käyttöolosuhteista. Nollausfunktioita käytetään varmistamaan, että turvapiiri palaa toimintaan hallitusti, johdonmukaisena suunnitellun koneen rakenteen kanssa.

Palautteen valvonta

Palautteen valvonta käytetään ulkoisten kytkentälaitteiden tilan vahvistamiseen, jotka on liitetty turvareleeseen, kuten kontakteihin ja moottorikäynnistyksiin. Palautesilmukka mahdollistaa releen vahvistaa, ovatko nämä laitteet muuttaneet tila odotetusti ohjaustoiminnan jälkeen.

Valvomalla palautesignaaleja rele voi tunnistaa tilanteita, joissa ulkoinen laite ei reagoi oikein. Koska palautteen valvonta edistää vianhavaitsemiskykyä, palautekytkentöjä ei tulisi ohittaa, ellei se ole erityisesti sallittua releen valmistajan kytkentäasiakirjassa ja validoidussa koneen turvallisuussuunnitelmassa.

Miten turvareleet havaitsevat vikoja ja estävät vaarallisen toiminnan

Turvarele valvoo jatkuvasti turvapiirin tilaa vikoja tunnistaakseen, jotka voisivat vaikuttaa oikeaan toimintaan. Toisin kuin tavanomainen rele, se tekee enemmän kuin vain vastaa syöttösignaaleihin tarkistamalla, toimivatko turvapiiri odotetulla tavalla. Tämä valvontakyky auttaa parantamaan järjestelmän luotettavuutta havaitsemalla olosuhteita, kuten rikkoutuneita johtoja, oikosulkuja, kanavapoikkeamia, hitsattuja kontakteja ja sisäisiä piiriä ennen kuin ne jäävät huomaamatta.

Redundantit piirit ja kaksikanavainen valvonta

Monet turvareleet käyttävät redundanteja piirejä ja kaksikanavaista valvontaa, jolloin kahta itsenäistä signaalipolkua valvotaan samanaikaisesti. Rele vertailee molempia kanavia ja tarkistaa, reagoivatko ne johdonmukaisesti. Jos yksi kanavista kehittää vian tai käyttäytyy eri tavalla kuin toinen, poikkeama voidaan havaita, mikä vähentää todennäköisyyttä, että yksittäinen vika jää huomaamatta.

Sisäinen itsevalvonta ja palautteen valvonta

Turvalaitteet sisältävät usein sisäisiä itsesäätelytoimintoja, jotka tarkistavat jatkuvasti kriittisiä sisäpiirejä toiminnan aikana. Monet mallin käyttävät myös palautteen seurantaa varmistaakseen kytkettyjen kytkinlaitteiden tilan palauteverkkojen kautta. Jos epänormaali olosuhde havaitaan, rele tunnistaa vian ja estää turvallisuuskytkimen palaamasta normaaliin toimintaan, kunnes ongelma on korjattu.

Vikaolosuhde	Kuinka rele havaitsee sen	Mitä järjestelmä voi näyttää	Mitä tarkistaa
Rikkoutunut johto	Kanavaseuranta havaitsee signaalin jatkuvuuden menetyksen	Vikailmoitin, releen lukitus tai kyvyttömyys nollata	Tarkista johdon jatkuvuus ja liitinliitännät
Oikosulku	Piiriseuranta havaitsee epänormaaleja signaalitiloja	Vikailmoitus tai releen lukitus	Tarkista kaapelit oikosulkujen varalta johtimien välillä
Kanavaepäyhteensopivuus	Kaksoiskanavavertailu havaitsee epäjohdonmukaiset kanavat	Vikailmoitin ja nollauksen estäminen	Varmista kanavijohtojen ja laitteen toiminta
Hitsatut kontaktit	Palauteseuranta havaitsee virheellisen kontaktin tilan	Rele pysyy vikatilassa tai ei nollaudu	Tarkista kontaktit ja apupalautekontaktit
Sisäinen relevika	Itsesäätely tunnistaa epänormaalin sisäisen toiminnan	Sisäinen vikailmoitus ja ulostulon Estäminen	Tarkista releen diagnostiikka ja vaihda rele, jos tarpeen
Virheellinen johdotus	Signaalin johdonmukaisuuden tarkastukset havaitsevat odottamattomat piiritoiminnot	Vikailmoitus käynnistyksen tai toiminnan aikana	Varmista johdotus hyväksytyn piiridiagrammin mukaan

Turvalaitteet, joita käytetään turvalaitteiden kanssa

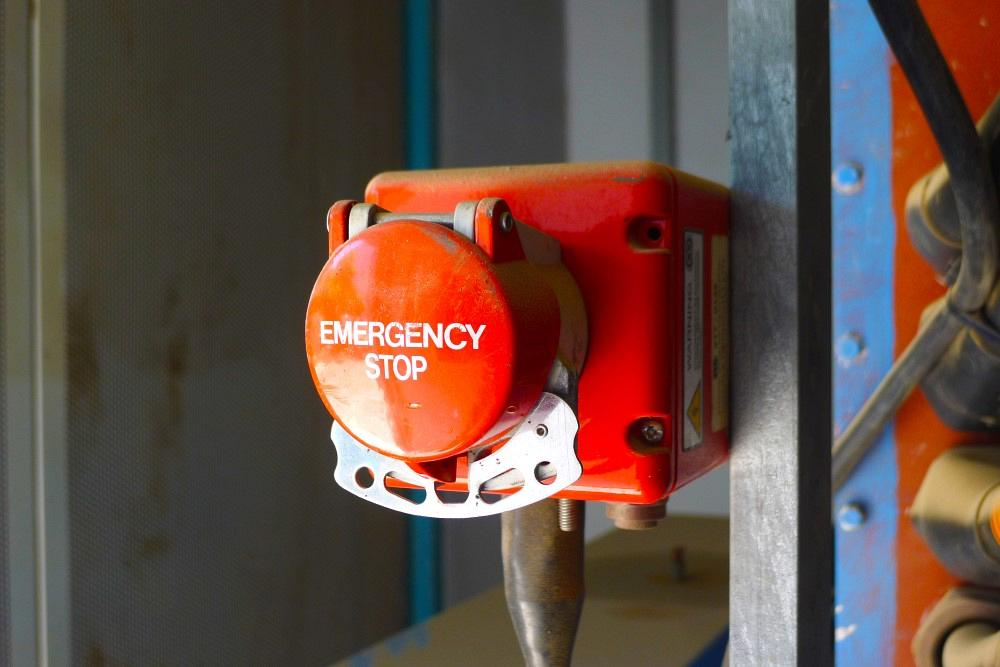

Kuva 4. Hätäseis-painike

Turvalaitteet kytketään yleisesti suojalaitteisiin, jotka tarkkailevat koneen turvallisuusoloja. Kun jokin näistä laitteista aktivoidaan, se lähettää signaalin turvalaitteelle, mikä aiheuttaa releen lähtöjen tilan muuttumisen havaitun olosuhteen mukaisesti.

Hätäseis-painikkeet

Hätäseis-painike on manuaalisesti toimiva turvalaitte, jota käytetään koneen nopeaan pysäyttämiseen vaarallisissa tilanteissa. Se asennetaan tyypillisesti helposti saavutettaviin paikkoihin, jotta henkilöstö voi aktivoida sen heti tarvittaessa. Kun painiketta painetaan, signaali, joka lähetetään turvalaitteelle, muuttuu, mikä saa releen muuttamaan lähtöjensä tilaa ja aloittamaan koneen pysäytösprosessin.

Turvaportit ja estokytkimet

Turvaportit ja estokytkimet käytetään hallitsemaan pääsyä vaarallisille alueille koneen toimiessa. Ne asennetaan yleisesti koneensuojuksiin, pääsyoviin ja suojakaappeihin, ja ne auttavat varmistamaan, että suojatut alueet pysyvät turvallisina toiminnan aikana. Kun portti avataan tai estokytkin vaihtaa tilaa, turvalaitte havaitsee muutoksen ja reagoi muuttamalla sen lähtötilaa.

Valoverhot

Valoverho on kontaktiton turvalaitte, joka käyttää useita valosäikeitä luodakseen suojatut havaintovyöhykkeet vaarallisten alueiden ympärille. Jos henkilö tai esine keskeyttää yhden tai useamman säteen, signaali, joka lähetetään turvalaitteelle, muuttuu. Rele reagoi sitten muuttamalla sen lähtöjen tilaa turvallisuuspiirin vaatimusten mukaan.

Turvamatot

Turvamatto on paineherkkä laite, joka on asennettu lattialle vaarallisen varusteen lähelle henkilöstön läsnäolon havaitsemiseksi tietyllä alueella. Kun painetta kohdistuu mattoon, turvakytkimen signaali vaihtuu ja turvalaitteen tunnistaa sen, mikä sitten muuttaa sen lähtötilaa havaitun läsnäolon mukaan.

Yleiset turvalaitteiden sovellukset

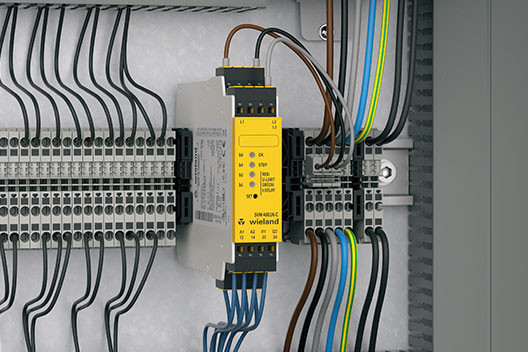

Kuva 5. Turvalaitte ohjauspaneelissa

Turvalaitteita käytetään laajalti teollisuuslaitteissa, joissa vaaditaan turvallisuuden hallintatoimintoja. Niiden käyttö on yleistä järjestelmissä, joissa tapahtuu koneen liikettä, materiaalinkäsittelyä, prosessointitoimia tai hallittuja työalueita.

Valmistuslaitteissa turvalaitteita integroidaan tuotantokoneisiin, joita käytetään kokoamis-, prosessointi- ja valmistustehtäviin. Robottisolut käyttävät turvalaitteita työalueilla, joissa koneet suorittavat toistuvia liikkeitä määritellyillä toiminta-alueilla.

Kuljetinjärjestelmät yhdistetään yleisesti turvalaitteilla materiaalin kuljetuslinjoilla, kun taas pakkauskoneet käyttävät niitä laitteissa, jotka suorittavat täyttömme, tiivistämistä, pakkaamista, etikettöintiä ja tuotteen käsittelytoimia. Nämä sovellukset sisältävät usein useita koneosia, jotka toimivat yhdessä osana tuotantoprosessia.

Turvarelejä käytetään myös laajalti CNC-koneissa, joissa koneistusoperaatiot sisältävät materiaalien leikkaamista, poraamista, jyrsintää ja muokkaamista. Puristuskoneissa niitä sovelletaan laitteissa, jotka suorittavat muovaamiseen, leimaamiseen, puhkaisuihin ja puristamiseen liittyviä operaatioita, joissa syntyy suuria mekaanisia voimia.

Turvarele vs Tavanomainen rele

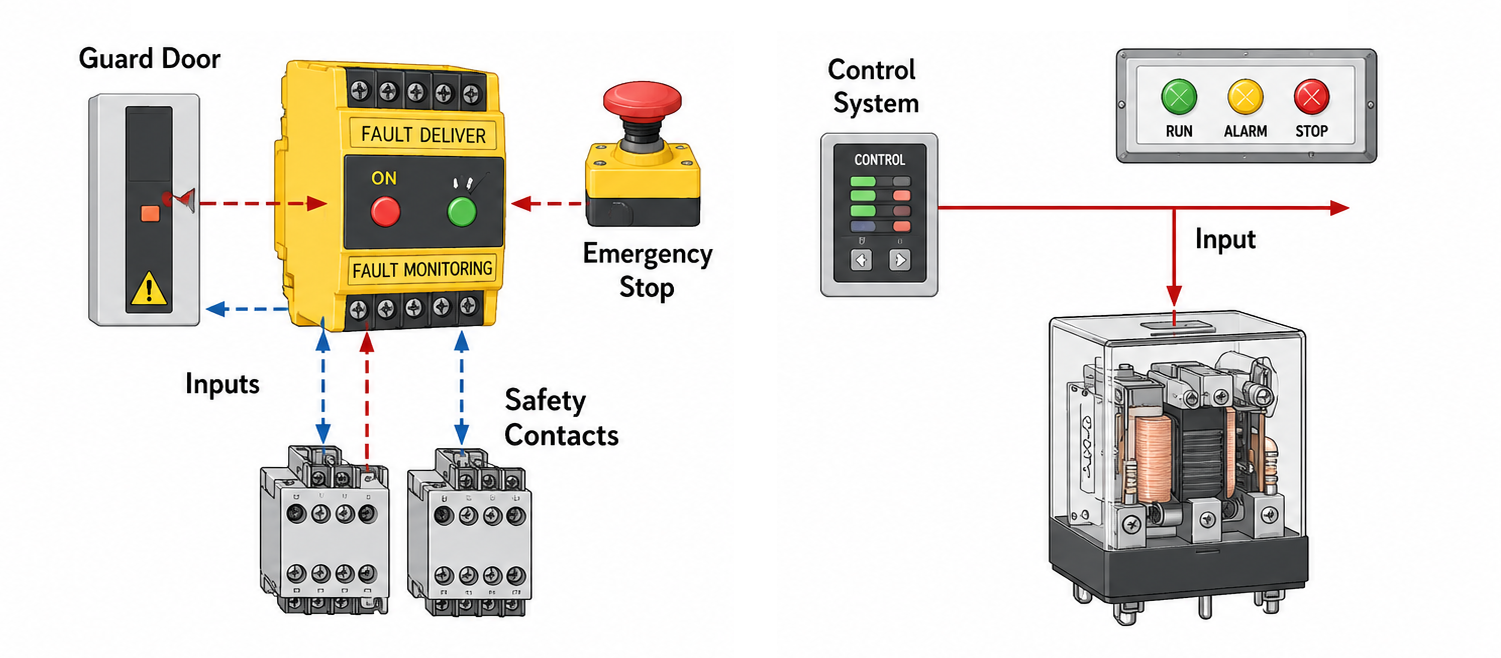

Kuvio 6. Turvareleen ja tavanomaisen releen vertailu

Sekä turvareleitä että tavanomaisia releitä käytetään sähkökirjojen ohjaamiseen, mutta ne on suunniteltu eri tarkoituksiin. Tavanomaista relettä käytetään ensisijaisesti kytkin- ja ohjaustoimintoihin, kun taas turvarele on erityisesti suunniteltu turvallisuuteen liittyviin sovelluksiin, joissa vianilmaisulla ja valvonnalla on merkitystä. Turvareleissä on ylimääräisiä ominaisuuksia, jotka auttavat tunnistamaan epänormaalit olosuhteet turvallisuuspiirissä, kun taas tavanomaiset releet toimivat yleensä vain syöttösignaalinsa mukaan.

Toinen keskeinen ero on turvareleiden kyky tukea redundanssia ja valvontaa . Monet turvareleet käyttävät kaksoiskanavaisia piirejä, itsensävalvontatoimintoja ja palautteen valvontaa auttamaan vikojen havaitsemisessa, mikä voisi vaikuttaa turvalliseen toimintaan. Tavanomaiset releet eivät yleensä tarjoa näitä ominaisuuksia, mikä tekee niistä sopivampia yleisiin ohjaustehtäviin kuin omistettuihin turvallisuustoimintoihin.

Ominaisuus	Turvarele	Tavanomainen rele
Ensisijainen tarkoitus	Turvallisuuteen liittyvät ohjaustoiminnot	Yleinen kytkentä ja ohjaus
Vianilmaisu	Kyllä	Ei
Piirin valvonta	Kyllä	Ei
Redundantit piirit	Yleisesti tuettu	Yleensä ei tarjota
Itsensävalvonta	Kyllä	Ei
Palautteen valvonta	Kyllä	Ei
Turvallisuustoiminta	Suunniteltu turvallisuusjärjestelmiä varten	Suunniteltu ohjaussovelluksia varten
Tyypillinen käyttö	Koneiden turvallisuuspiirit	Yleiset sähköpiirit

Turvarele vs Turva-PLC

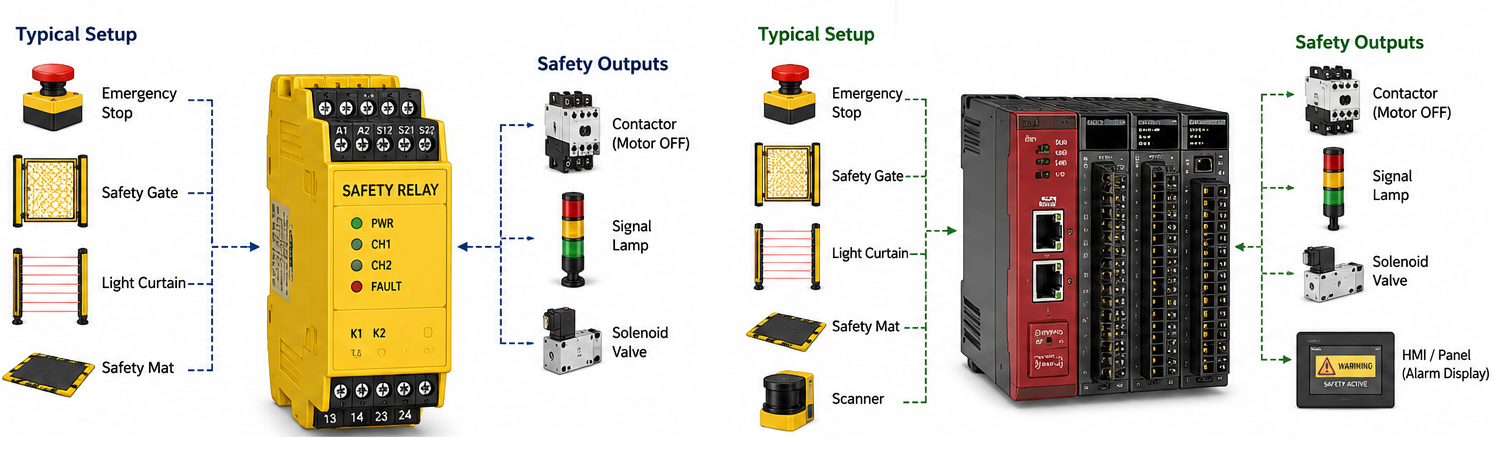

Kuvio 7. Turvarele vs Turva-PLC

Sekä turvareleitä että turva-PLCejä käytetään koneiden turvallisuusjärjestelmissä, mutta niiden välillä on merkittäviä eroja monimutkaisuuden, joustavuuden ja soveltamisalan suhteen. Turvarele on omistettu laite, joka on suunniteltu suorittamaan tiettyjä turvallisuustoimintoja ennalta määritellyn logiikan avulla, mikä tekee siitä hyvin sopivan yksinkertaisille turvallisuuspiireille. Turva-PLC on ohjelmoitava turvallisuuskontrolleri, joka voi hallita useita turvallisuustoimintoja ja monimutkaisempia turvallisuusvaatimuksia yhdessä järjestelmässä.

Koneille, joilla on rajoitettu määrä turvallisuuslaitteita ja yksinkertaisia turvallisuusvaatimuksia, turvarele on usein riittävä. Kun turvallisuuslähtöjen, turvallisuusalueiden ja ohjausvaatimusten määrä kasvaa, turva-PLC:stä tulee käytännöllisempi ratkaisu, koska se tarjoaa suurempaa joustavuutta ja helpompaa järjestelmän laajentamista. Vaikka turvareleillä on yleensä alhaisempi alkuinvestointi ja yksinkertaisempi toteutus, turva-PLC:t soveltuvat paremmin suuriin tai monimutkaisiin asennuksiin, jotka vaativat kehittyneitä turvallisuusohjauksia ja keskitettyä hallintaa.

Ominaisuus	Turvarele	Turva-PLC
Järjestelmän monimutkaisuus	Parasta yksinkertaisille turvallisuuspiireille	Suunniteltu monimutkaisille turvallisuusjärjestelmille
Joustavuus	Kiinteä toiminnallisuus	Ohjelmoitava toiminnallisuus
Laajennettavuus	Rajoitettu laajennusmahdollisuus	Helposti laajennettavissa suuremmille järjestelmille
Turvallisuustoimintojen määrä	Yleensä vähemmän	Voi hallita monia toimintoja samanaikaisesti
Konfiguraatio	Yksinkertainen asetus	Edistyneempi konfiguraatio
Alkuperäinen kustannus	Alhaisempi	Korkeampi
Sovelluksen koko	Pienet ja keskikokoiset koneet	Keskikokoiset ja suuret järjestelmät
Parhaiten soveltuu	Omistetut turvallisuustoiminnot	Monialueiset ja monimutkaiset turvallisuussovellukset

Kuinka valita turvarele

Turvareleen valinta tarkoittaa sen ominaisuuksien sovittamista koneen ja turvallisuusjärjestelmän vaatimuksiin. Tärkeitä tekijöitä ovat turvallisuuslähtöjen ja -lähtöjen määrä, vaadittu turvallisuustaso, kaksoiskanavan tuki, laajennusmahdollisuus ja käytettävissä olevat diagnostiset ominaisuudet. Releen valitseminen, joka vastaa näitä vaatimuksia, auttaa varmistamaan asianmukaisen integraation ja luotettavan toiminnan.

Releen tulisi myös olla yhteensopiva koneen kokonaisturvallisuusarkkitehtuurin ja mahdollisten tulevien laajennussuunnitelmien kanssa. Yksinkertaisilla turvallisuuspiireillä varustetut sovellukset saattavat tarvita vain perustoiminnallisuutta, kun taas monimutkaisemmissa järjestelmissä voi olla hyötyä ylimääräisestä valvonnasta, liitäntävaihtoehdoista ja laajennusmahdollisuuksista.

Parametri	Miksi se on tärkeää
Turvallisuuslähtöjen määrä	Määrittää, kuinka monta turvallisuuslaitetta voidaan liittää
Turvallisuuslähtöjen määrä	Määrittää, kuinka monta ohjauspiiriä voidaan hallita
Vaadittu turvallisuustaso	Varmistaa, että rele täyttää turvallisuusvaatimukset
Kaksoiskanavatuen tuki	Mahdollistaa käytön kaksoiskanavaturvallisuuspiirien kanssa
Laajennusmahdollisuus	Tukee tulevaa järjestelmän kasvua
Diagnostiikkaominaisuudet	Tarjoaa vianilmaisu- ja seuranta-informaatiota
Järjestelmän yhteensopivuus	Varmistaa oikean integraation turvallisuusjärjestelmän kanssa
Sovelluksen monimutkaisuus	Auttaa sovittamaan relèen toiminnallisuuden koneen vaatimuksiin

Turvarelejohtaminen, testaus ja huolto

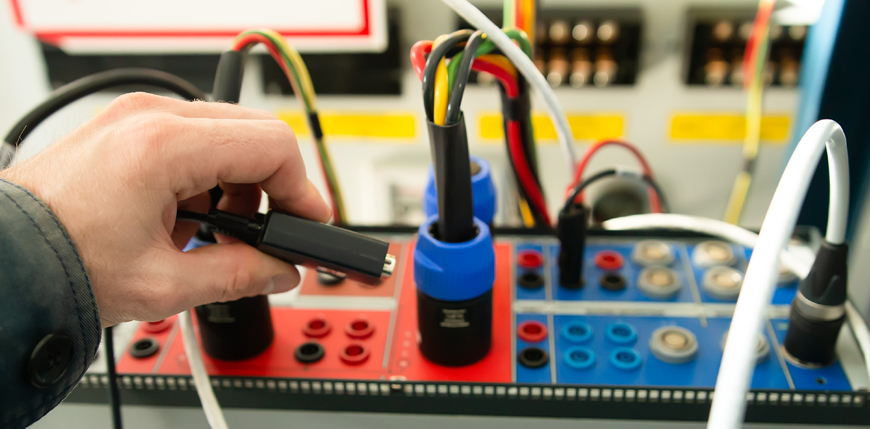

Kuvio 8. Turvareleen testaus ja huolto

Oikea asennus ja säännöllinen tarkastus auttavat varmistamaan, että turvarelejärjestelmä jatkaa toimintaa tarkoitetulla tavalla. Asennuksen aikana johdotus tulisi tarkistaa huolellisesti varmistaakseen, että kaikki turvallisuusseokset, sisääntulot, ulostulot, nollauskierrät ja palautekierrät on kytketty hyväksytyn suunnitelman ja valmistajan asiakirjojen mukaisesti.

Asennuksen tai muokkaamisen jälkeen turvallisuusjärjestelmä tulisi testata varmistaakseen, että kaikki turvallisuustoiminnot toimivat oikein ja että vikatilanteet havaitaan odotetusti. Säännöllisiä tarkastuksia tulisi myös suorittaa johdotusliitäntöjen, laitteiden kunnon, indikoijien tilan ja mahdollisten ilmoitettujen vikasignaalien tarkistamiseksi. Nämä rutiinitarkastukset auttavat ylläpitämään luotettavaa toimintaa ja vahvistavat, että turvallisuuspiiri jatkaa toimintaa tarkoitetun toiminnan mukaisesti.
