DC-shunttigeneraattorin ymmärtäminen

Kun tarkastelet DC-shunttigeneraattoria, alat nähdä, kuinka sen osat ja sähköreitit toimivat yhdessä tuottaen tasaista tasavirtaa.Saat selkeämmän kuvan siitä, miten jännite syntyy, kuinka virta jakautuu koneen läpi ja mikä vaikuttaa lähtöön kuormituksen muuttuessa.Ideat rakentuvat yksinkertaisella tavalla toisiinsa, mikä auttaa ymmärtämään, kuinka generaattori ylläpitää vakaata jännitettä ja miksi sitä käytetään niin monissa käytännön asetuksissa.

Katalogi

Kuva 1. DC-shunttigeneraattori

Mikä on DC-shunttigeneraattori

DC-shunttigeneraattori on tasavirtakone, jossa kenttäkäämitys on kytketty rinnan ankkurin kanssa siten, että molemmilla käämeillä on sama päätejännite, ja koska shunttikentässä on monta kierrosta hienoa lankaa ja siksi sillä on suhteellisen korkea resistanssi, se käyttää vain pientä tasaista virtaa, joka tuottaa generointiin tarvittavan magneettikentän;Tämä vakaa kenttävirta auttaa generaattoria ylläpitämään lähes vakion lähtöjännitteen vaihtelevissa kuormitusolosuhteissa, minkä vuoksi kone valitaan yleisesti sovelluksiin, joissa tarvitaan luotettavaa tasavirtalähdettä.

Useimmat DC-shunttigeneraattorit toimivat itseherättyvinä koneina, jotka ovat riippuvaisia ​​pienestä määrästä jäännösmagnetismia napaytimissä käynnistääkseen jännitteen tuotannon, koska pyörivä ankkuri indusoi ensin pienen napajännitteen tästä jäännösvuosta, indusoitu jännite syöttää shunttikentän käämiä ja vahvistaa sen generoitua magneettivuon normaalia nousua, ja kun generaattori nostaa generaattorin normaalin tason.

DC-shunttigeneraattorin perusosat

Kuva 2. DC-generaattorin rakenne

DC-shunttigeneraattorin perusrakenne käy ilmi kaaviosta, jossa tärkeimmät magneettiset ja pyörivät komponentit on sijoitettu samankeskisesti keskusyksikön ympärille. akseli, joka välittää mekaanista vääntömomenttia ja tukee pyörivää kokoonpanoa.Ulompi ikeen muodostaa koneen rungon, joka tarjoaa mekaanisen tuen ja matalan reluktanssin polun napojen väliselle magneettivuolle, ja napa kengät kiinnitettynä pylväät auttaa levittämään virtausta tasaisesti ilmaraon yli;jokaiseen napaan on kiedottu shunttikenttäkäämitys, joka koostuu useista hienon, suhteellisen korkearesistanssisen langan kierroksista, jotka muodostavat tasaisen magneettikentän jännitteen ollessa päällä.

Kentän sisällä olevaan akseliin on asennettu ankkuriydin, valmistettu laminoidusta teräksestä rajoittamaan rautahäviöitä ja varustettu rakoilla, joissa ankkurijohtimet, jotka ovat johtimia, joissa jännite indusoituu, kun roottori kääntyy magneettikentän läpi;armatuurin vieressä kommutaattori sisältää eristettyjä kupariset segmentit jotka yhdistävät pyörivät käämit ulkoiseen piiriin ja muuttavat sisäiset vaihtojännitteet yksisuuntaiseksi ulostuloksi, kun taas siveltimet hiilestä tai grafiitista istutettuna harjan pidikkeet säilytä liukuva kosketus kommutaattorin kanssa virran siirtämiseksi.Pyörivää kokoonpanoa tukee laakerit jotka säilyttävät kohdistuksen ja vähentävät kitkaa, ja päätykannet ja tpääteliitännät Viimeistele kokoonpano suojaamalla sisäiset osat ja varmistamalla turvapisteet ulkoisille johdotuksille.

Miten DC-shunttigeneraattori toimii

Sähkömagneettinen induktio

DC-shunttigeneraattori toimii periaatteella sähkömagneettinen induktio , jota kuvaa Faradayn laki, jossa sähkömotorinen voima syntyy, kun johtimet liikkuvat magneettikentän läpi.Ankkurin pyöriessä sen johtimet katkaisevat magneettivuon ja niihin ilmaantuu indusoitunut jännite, ja koska ankkuri jatkaa pyörimistään, tämän indusoidun jännitteen suunta vaihtelee jokaisen johtimen liikkuessa magneettikentän vastakkaisten puolien läpi pyörimisen aikana.Sisäinen jännite on siis luonteeltaan vaihtuva, vaikka sen vaihtuva muoto ei näy lähdössä, koska kommutaattori muuttaa sitä ennen kuin se saavuttaa liittimet.

Kommutaattorin rooli

Kuva 3. Kommutaattori ja harjat

Kommutaattori varmistaa, että generaattori tuottaa yksisuuntaista ulostuloa vaihtamalla kelakytkennät sopivissa kierron kohdissa siten, että ulkoiseen piiriin syötetty jännite pysyy samana.Kun ankkuri kääntyy, kommutaattorisegmentit ja harjat siirtävät liitäntöjä tavalla, joka kohdistaa indusoituneen jännitteen muodostamaan tasavirran liittimiin.Ilman tätä jatkuvaa mekaanista kytkentää ankkurin sisällä oleva vaihtojännite saavuttaisi kuorman vaihtovirtana tasavirran sijasta.

Itseviritysprosessi

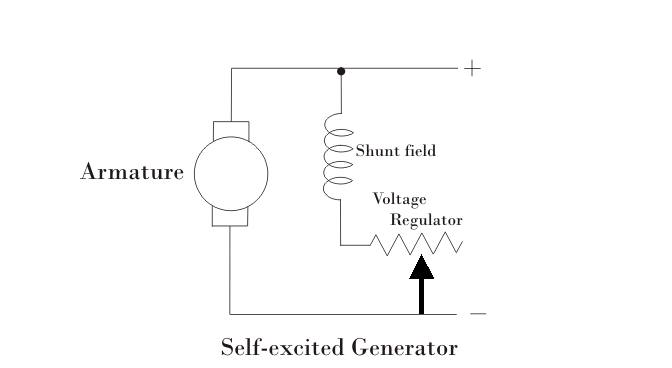

Kuva 4. Itseherättyvä shunttigeneraattorin piiri

DC-shunttigeneraattori käynnistää oman kenttävirtansa napaytimien pienestä jäännösmagnetismista, ja kun ankkuri pyörii, tämä jäännösvuo indusoi alkujännitteen, joka ilmestyy ankkurin poikki ja syöttää shunttikentän käämitystä, mikä saa magneettikentän vahvistumaan;kentän kasvaessa ankkuri indusoi suuremman jännitteen, mikä puolestaan ​​lisää kenttävirtaa, kunnes generaattori saavuttaa normaalin käyttöjännitteensä, ja kaaviossa näkyvä kenttäsäädin mahdollistaa tämän kertymän ohjatun säätämisen.Prosessi jatkuu, kunnes magneettiset ja sähköiset olosuhteet saavuttavat tasapainon, jolloin generaattori ylläpitää tasaista käyttöjännitettä ilman ulkoista herätelähdettä.

DC-generaattorin EMF-kaava

Tasavirtageneraattorissa tuotettu jännite kuvataan vakiolausekkeella:

$$E_g=\frac{P\varphi ZN}{60A}$$

joka edustaa luotua EMF kuormittamattomissa olosuhteissa.Jokainen yhtälön termi identifioi fyysisen ominaisuuden, joka vaikuttaa indusoituneeseen jännitteeseen. P on koneen napojen lukumäärä ja ϕ on magneettivuo napaa kohti.Symboli Z viittaa ankkurijohtimien kokonaismäärään, kun taas N on pyörimisnopeus mitattuna kierroksina minuutissa.Määrä A edustaa ankkurikäämin yhdensuuntaisten kulkureittien määrää, joka riippuu käämityksen järjestelystä.

Tämä kaava näyttää, kuinka syntyvä EMF vaihtelee koneen rakenteen ja käyttönopeuden mukaan.Kun magneettivuo tai nopeus kasvaa, indusoitunut jännite nousee suoraan ja ennustettavasti, ja saatat huomata, että johtimien lisäämisellä on samanlainen vaikutus.Rinnakkaisreittien määrä toimii päinvastaiseen suuntaan, koska käämin jakaminen useampaan polkuun pienentää jännitettä kunkin.Yhtälö toimii myös muistutuksena siitä, että se ennustaa ihanteellisen avoimen piirin EMF:n, koska se ei sisällä sisäisiä pudotuksia, jotka johtuvat resistanssista tai muista häviöistä generaattorin sisällä.

Kuinka virta kulkee shunttigeneraattorissa

Nykyiset polut ja niiden tehtävät

DC-shunttigeneraattorissa ankkurissa tuotettu virta jakautuu kahteen erilliseen polkuun, kun se saavuttaa liittimet.Toisesta osasta tulee shunttikenttävirta, joka virtaa kenttäkäämin läpi, ja toinen osa kuormitusvirtaa, joka syöttää ulkoista piiriä.Tämä suhde ilmaistaan

$${\mathrm{minä}}_a={\mathrm{minä}}_L+{\mathrm{minä}}_{\mathrm{sh}}$$

ja se osoittaa, että ankkurivirran tulee aina olla yhtä suuri kuin kahden haaravirran summa.Kenttävirta pysyy suhteellisen pienenä, koska shunttikäämillä on korkea resistanssi, mutta sillä on kuitenkin ratkaiseva rooli muodostamalla magneettikenttä, jonka avulla generaattori voi ylläpitää vakaata jännitettä.Kuormavirta puolestaan ​​vaihtelee generaattoriin kytketyn sähkötarpeen mukaan.

Kaavat virralle ja jännitteelle

Shunttikentän virta määräytyy liitinjännitteen ja shunttikenttäkäämin resistanssin perusteella, ja se saadaan:

$${\mathrm{minä}}_{\mathrm{sh}}=\frac{V}{R_{\mathrm{sh}}}$$

missä V on päätejännite ja Rsh on kenttäkäämin resistanssi.Itse liitinjännite riippuu syntyvästä EMF:stä ja koneen sisäisistä pudotuksista.Tämä ilmaistaan:

$$V=E_g-{\mathrm{minä}}_a{R}_a-V_{\mathrm{br}}$$

missä Eg on generoitu EMF, Ra on ankkurin vastus ja Vbr edustaa pientä jännitteen pudotusta harjojen yli.Yhtälö voidaan järjestää uudelleen ratkaisemaan generoitu EMF, jolloin saadaan

$$E_g=V+{\mathrm{minä}}_a{R}_a+V_{\mathrm{br}}$$

joka on hyödyllinen määritettäessä indusoitunut jännite ennen häviöiden huomioon ottamista.Nämä lausekkeet osoittavat, kuinka ankkurin resistanssi ja harjan kosketushäviö vähentävät liittimen jännitettä kuormitettuna, koska suurempi virta johtaa suurempiin sisäisiin jännitehäviöihin.Saatat huomata, kuinka nämä suhteet auttavat kuvaamaan generaattorin sähköistä käyttäytymistä olosuhteiden muuttuessa.

Kuinka jännite kasvaa tasavirtashunttigeneraattorissa

Jännitteen muodostuminen DC-shunttigeneraattorissa riippuu kolmesta olennaisesta ehdosta, jotka sallivat koneen herättää oman kenttänsä ja nousta vakaaseen käyttöjännitteeseen.Ensimmäinen vaatimus on jäännösmagnetismin läsnäolo napaytimissä, mikä tarjoaa alkuperäisen magneettivuon, joka tarvitaan tuottamaan pieni indusoitu jännite, kun ankkuri alkaa pyöriä.Toinen vaatimus on, että kenttäkäämin polariteetin on vahvistettava tätä alkuvirtaa, koska mikä tahansa väärä napaisuus heikentäisi magneettikenttää vahvistamisen sijaan.Kolmas vaatimus on, että shunttikentän resistanssin on oltava pienempi kuin kriittinen resistanssi, jotta pieni alkujännite voi tuottaa tarpeeksi kenttävirtaa magneettivuon lisäämiseksi.Nämä olosuhteet mahdollistavat indusoidun jännitteen kasvamisen asteittain alkuarvosta ja normaalin käyttötason saavuttamisen.

Prosessi voidaan ymmärtää tarkastelemalla generaattorin magnetointikäyrää kenttäpiiriä edustavan suoran rinnalla.Relaation määrittelemä kentän vastusviiva ${\mathrm{minä}}_{\mathrm{sh}}=\frac{V}{R_{\mathrm{sh}}}$, jonka kaltevuus määräytyy kentän vastuksen mukaan.Sen risteys magnetointikäyrä tunnistaa jännitteen ja kenttävirran, jolla generaattori toimii.Jos kenttävastusviivan kaltevuus on liian matala, se ei leikkaa magnetointikäyrää eikä jännite kasva.Suurin vastus, joka silti sallii risteyksen, tunnetaan nimellä kriittinen vastus ​R_C.Kun kentän vastus pidetään tämän arvon alapuolella, itseherätys tulee mahdolliseksi.

Generaattorin nopeudella on myös merkittävä rooli, koska nopeuden lisääminen nostaa koko magnetointikäyrää.Korkeampi käyrä tekee leikkauksesta kentän vastusviivan kanssa todennäköisemmän, kun taas matalampi käyrä voi siirtää toimintapisteen vaaditun kynnyksen alapuolelle.Tämän seurauksena sekä kenttäpiirin olosuhteet että käyntinopeus määräävät, muodostaako generaattori onnistuneesti jännitettä ja ylläpitääkö se sitä normaalissa toiminnassa.

DC-shunttigeneraattorin ominaisuudet

DC-shunttigeneraattorilla on useita ominaiskäyriä, jotka kuvaavat sen jännitteen käyttäytymistä eri olosuhteissa, ja nämä käyrät auttavat selittämään kenttävirran, ankkurivirran ja liitinjännitteen välisiä suhteita.

Open-Circuit Characteristic (OCC)

Kuva 5. Open-Circuit Characteristic

Avoimen piirin ominaisuus kuvaa, kuinka DC-shunttigeneraattorin tuottama EMF muuttuu kenttävirran mukana, kun kone käy vakionopeudella ilman kuormaa.Kaaviossa kasvavat käyrät osoittavat, kuinka indusoitunut jännite nousee jyrkästi pienillä kenttävirroilla, koska magneettipiiri on tyydyttymätön, joten pienet virityksen lisäykset tuottavat huomattavia lisäyksiä vuossa ja EMF:ssä.Kun kenttävirta kasvaa, jokainen käyrä tasoittuu vähitellen, mikä osoittaa magneettisen kyllästymisen alkamista, jossa lisäherätys tuottaa vain pienen jännitteen nousun.

Eri käyrät N1:lle, N2:lle ja N3:lle osoittavat, kuinka sama suhde muuttuu nopeuden kanssa, koska suuremmat nopeudet tuottavat suuremman EMF:n tietylle kenttävirralle, kun taas pienemmät nopeudet vähentävät sekä jyrkkyyttä että maksimijännitettä.Yhdessä käyrät osoittavat viritysprosessin epälineaarisen luonteen kuormittamattomissa olosuhteissa ja tarjoavat referenssin, jota vastaan ​​generaattorin kuormitettuja ominaisuuksia tulkitaan.

Sisäinen ominaisuus

Sisäinen ominaisuus näyttää, kuinka generoitu EMF vaihtelee ankkurivirran mukaan, kun generaattori syöttää kuormaa.Virran kulkiessa ankkurissa sen oma magneettikenttä on vuorovaikutuksessa pääkentän kanssa, ja tämä vaikutus, joka tunnetaan ankkurireaktiona, vähentää tehollista vuota.Koska indusoitu EMF riippuu tästä vuosta, kuormitettu jännite on hieman pienempi kuin avoimen piirin käyrän osoittama arvo samalla viritystasolla.Sisäinen ominaisuus on olennaisesti OCC, joka on säädetty ankkurivirran aiheuttaman vuon pienenemiseen.

Ulkoinen ominaisuus

Kuva 6. Ulkoinen ominaiskäyrä

Ulkoinen ominaisuus kuvaa liitinjännitteen kuormitusvirran funktiona ja näyttää, kuinka navoissa käytettävissä oleva jännite laskee, kun generaattori syöttää kasvavaa kuormaa;tämän laskun ensisijaiset syyt ovat ohminen jännitteen pudotus ankkurivastuksen yli ja pienen harjan kosketushäviö, ja kaavio merkitsee välittömän ohmisen pienenemisen siirtymäksi alaspäin, kun taas lisävähennys johtuu ankkurireaktiosta, mikä heikentää tehollista vuota ja aiheuttaa ylimääräistä jännitehäviötä.Koska shunttikentän virta pysyy lähes vakiona kuormituksen kanssa, päätejännite putoaa tyypillisesti vain vähitellen romahduksen sijaan, ja ulkoinen ominaisuus muodostaa siksi käytännön käyrän, jolla arvioidaan jännitteen säätöä ja generaattorin kykyä pitää jännitettä todellisissa käyttöolosuhteissa.

DC-shunttigeneraattorin testaus kuormitettuna

DC-shunttigeneraattorin kuormitustesti suoritetaan koneen suorituskyvyn havaitsemiseksi kasvavassa sähköntarpeessa ja sen ominaisuuksien ja jännitteen säätelyn arvioimiseksi tarvittavien arvojen määrittämiseksi.

Testaa asetukset ja menettely

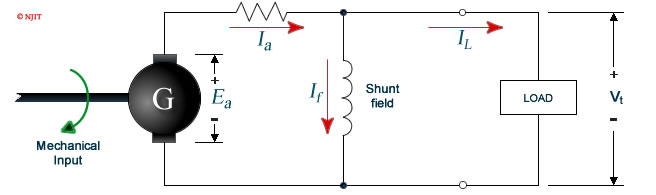

Kuva 7. Shunttigeneraattorin testiasetukset

Kuormitustesti alkaa generaattorilla, joka on järjestetty siten, että tärkeimmät sähkösuureet voidaan tarkkailla ja säätää tarkasti.Kaaviossa esitetään tyypillinen kokoonpano, jossa näkyy indusoitunutta jännitettä syöttävä ankkuri, liittimiin kytketty shunttikenttä ja ulkoinen kuorma, joka on sijoitettu siten, että sen virta voidaan mitata.Volttimittari asetetaan lähdön yli, ampeerimittarit asennetaan kuormitus- ja kenttäpiireihin ja takometri on sijoitettu seuraamaan nopeutta.Reostaatit pellolla ja kuormituspoluissa mahdollistavat ohjatut muutokset herätyksessä ja kuormituksessa muuttamatta perusliitäntöjä.

Kun instrumentit ja säätimet ovat valmiit, voimakone nostetaan tasaisesti nimellisnopeuteen, ja kun nopeus on tasainen, kenttäreostaattia säädetään niin, että liittimen jännite saavuttaa nimellisarvonsa.Kuormaa lisätään sitten pienin askelin, ja jokaisessa vaiheessa tallennetaan liittimen jännite, kenttä- ja kuormitusvirrat, ankkurivirta ja nopeus pitäen nopeus mahdollisimman tasaisena.Tämä asteittainen lisäys jatkuu täyden kuormituksen tilaan saakka, mikä tarjoaa mittaukset, joita tarvitaan arvioimaan, kuinka generaattorin sähköteho muuttuu kuorman kasvaessa.

Mittaukset ja laskelmat

Arvot, jotka on tallennettava kussakin kuormituspisteessä, sisältävät päätejännite, kuormitusvirta, kenttävirta, ankkurivirta ja nopeus.Näistä mittauksista ankkurivirta löydetään käyttäen

$${\mathrm{minä}}_a={\mathrm{minä}}_L+{\mathrm{minä}}_{\mathrm{sh}}$$

joka osoittaa, että ankkuri kuljettaa sekä kuormitusvirtaa että kenttävirtaa.Luotu EMF määritetään sitten

$$E_g=V+{\mathrm{minä}}_a{R}_a+V_{\mathrm{br}}$$

missä V on päätejännite, R_a on ankkurin vastus, ja V_br on siveltimen pisara.Nämä laskelmat antavat tarvittavat tiedot sisäisten ja ulkoisten ominaisuuksien kuvaamiseen ja generaattorin käyttäytymisen eri sähköolosuhteissa vertailuun.

Jännitteen säätö

Jännitteensäätöä käytetään osoittamaan, kuinka paljon liittimen jännite muuttuu tyhjästä täyteen kuormaan.Sen antaa suhde

$$\%\mathrm{asetuksessa}=\frac{V_{\text{kuormittamaton}}-V_{\text{täysi kuorma}}}{V_{\text{täysi kuorma}}}\times 100$$

ja se osoittaa generaattorin kyvyn ylläpitää tehoaan kuormituksen muuttuessa.Pienempi prosenttiosuus heijastaa parempaa suorituskykyä, koska se tarkoittaa, että generaattori pystyy pitämään jännitettä luotettavammin syöttäessään virtaa ulkoiseen piiriin.

DC-shunttigeneraattorin häviöt ja tehokkuus

DC-shunttigeneraattorin häviöt vaikuttavat siihen, kuinka paljon hyötytehoa kone voi tuottaa ja vaikuttaa sen sisäiseen lämpötilaan aikana toimintaa.

Kuva 8. Generaattorihäviön jakautuminen

Kuparitappiot

Kuparihäviöitä esiintyy sekä ankkuri- että shunttikenttäkäämeissä, koska niiden resistanssin läpi kulkee virta.Nämä häviöt kasvavat virran neliössä ja tulevat merkittävämmiksi suuremmilla kuormilla, mikä aiheuttaa lämmön kertymistä ja pienentää generaattorin käyttökelpoista tehoa.

Ydintappiot

Sydänhäviöitä, joita kutsutaan myös rautahäviöiksi, esiintyy ankkuriytimessä sen pyöriessä magneettikentän läpi.Ne koostuvat ydinmateriaalin toistuvasta magnetoinnista johtuvasta hystereesihäviöstä ja raudassa indusoituneiden kiertovirtojen aiheuttamasta pyörrevirtahäviöstä.Nämä häviöt riippuvat pääasiassa vuontiheydestä ja pyörimisnopeudesta ja edistävät lämpötilan nousua sydämessä.

Harjahäviöt

Harjahäviöt johtuvat jännitehäviöstä hiiliharjojen ja kommutaattorin välisessä rajapinnassa.Kun virta kulkee tämän kosketuspisteen läpi, pieni mutta jatkuva jännitehäviö johtaa tehohäviöön.Häviön suuruus riippuu harjan materiaalista, kosketuspaineesta, virran tasosta ja kommutaattorin kunnosta, ja se lisää suoraan generaattorin sisäisiä sähköhäviöitä.

Mekaaniset häviöt

Mekaanisia häviöitä ovat laakerikitka ja pyörivään ankkuriin vaikuttava ilmakitka.Nämä häviöt ovat suurelta osin riippumattomia sähkökuormituksesta ja vähentävät käytettävissä olevaa mekaanista tehoa sähkötehon muuntamiseen.

Hajakuormahäviöt

Hajakuormitushäviöt johtuvat vähäisistä magneettisista vääristymistä, vuotovuosta ja epätasaisesta virran jakautumisesta generaattorin kantaessa kuormaa.Vaikka ne ovat suhteellisen pieniä, ne vaikuttavat kokonaishäviöön ja vaikuttavat sekä tehokkuuteen että lämpötilan nousuun käyttöolosuhteissa.

Tehokkuuskaava

Tehokkuus kuvaa kuinka hyvin generaattori muuntaa mekaanisen syöttötehon sähköiseksi.Se ilmaistaan

$$\eta =\frac{P_{\mathrm{ulos}}}{P_{\mathrm{ulos}}+\text{Tappiot yhteensä}}$$

missä P_ulos on kuormaan toimitettu sähköteho.Lähtöteho lasketaan käyttämällä

$$P_{\mathrm{ulos}}=V{\mathrm{minä}}_L$$

kanssa V edustaa päätejännitettä jaminä_L kuormitusvirta.Tämä suhde osoittaa, että hyötysuhde riippuu siitä, kuinka paljon tehoa saavuttaa kuorman verrattuna generaattorin kokonaishäviöihin.

Edut ja rajoitukset

Edut	Rajoitukset
Yksinkertainen rakenne ja alhaiset kustannukset	Vaatii paljon vaaka- tai pystysuoraa tilaa
Kevyt ja helppo kuljettaa tai asentaa	Tarvitsee usein antennivirittimen tai vastaavan verkon
Hyvä matalakulmainen säteily pitkän matkan viestintään	Kapea kaistanleveys monille lankakokoonpanoille
Matala visuaalinen profiili, voidaan piilottaa tai ripustaa puihin	Suorituskyky heikkenee, kun lähellä olevat esineet muuttavat antennin viritystä
Yleisesti alhainen sähköinen meluhaitta verrattuna joihinkin pystysuoraan	Se on herkkä salamaniskuille ja vaatii maadoituksen
Voidaan rakentaa moniin muotoihin (dipoli, pitkä lanka, silmukka) joustavuuden vuoksi	Syöttölinjan ja yksijohtimien syöttö voi lähettää ei-toivottuja signaaleja
Korkea säteilytehokkuus, kun se on valmistettu korkean johtavuuden materiaaleista	Materiaalin korroosio ja sää heikentävät pitkän aikavälin suorituskykyä
Kevyet tuet ja yksinkertainen asennus vähentävät asennuskustannuksia	Vaatii luotettavat tuet (pylväät, puut) ja kiristystä
Tehokas monikaistakäyttöön sopivalla rakenteella tai ansoilla	Pienempi vahvistus kuin suunta-antenniryhmät pienikokoisissa asennuksissa
Vähän huoltoa perusjohtotyypeille, kun ne on suojattu oikein	Ympäristötekijät (kosteus, tuuli, jää) vaikuttavat vakauteen ja viritykseen

DC-shunttigeneraattoreiden yleiset sovellukset

Kuva 9. DC-shunttigeneraattoreiden sovellukset

DC-shunttigeneraattoreita käytetään laajalti tilanteissa, joissa vaaditaan tasaista ja luotettavaa DC-lähtöä, koska niiden kyky ylläpitää lähes vakioliitinjännitettä tukee prosesseja ja laitteita, jotka riippuvat vakaista sähköolosuhteista.Niitä käytetään yleisesti akun latauksessa, jossa ohjattu jännite auttaa estämään kennojen vaurioitumisen ja sallii latausprosessin noudattaa ennustettavaa kaavaa.Niiden vakaa teho tekee niistä myös soveltuvia galvanoimiseen ja muihin sähkökemiallisiin toimenpiteisiin, jotka perustuvat tasaiseen jännitteeseen tasaisen metallin kerrostumisen ja luotettavien tulosten varmistamiseksi.

Monissa laboratorioympäristöissä nämä koneet toimivat tasavirtalähteinä, koska ne tarjoavat luotettavan referenssin testaukseen ja mittaustöihin.Ne toimittavat myös kenttäviritystä vaihtovirtageneraattoreille ja toimittavat säädeltyä virtaa, joka tarvitaan magneettikentän tuottamiseen suuremmissa vaihtovirtageneraattoreissa.Joissakin hitsauslaitteissa käytetään myös DC-shunttigeneraattoreita, koska tasainen ja katkeamaton kaari riippuu jännitelähteestä, joka ei vaihtele merkittävästi kuormituksen alaisena.Kaikissa näissä sovelluksissa generaattorin kyky pitää jännite tasaisena on ensisijainen syy sen käyttöön, koska se tukee ennakoitavissa olevaa toimintaa ja auttaa suojaamaan laitteita, jotka käyttävät ohjattua tasavirtaa.

Johtopäätös

DC-shunttigeneraattori tarjoaa vakaan ja luotettavan tavan tuottaa tasavirtaa, ja sen toiminnan oppiminen auttaa ymmärtämään, mikä vaikuttaa sen jännitteeseen ja virtaan.Näet, kuinka magneettikentät, nopeus ja piirireitit yhdistyvät muodostamaan generaattorin käyttäytymisen.Ominaisuuskäyrien avulla on helpompi kuvitella, kuinka teho muuttuu kuormituksen kasvaessa.Kun tarkastelet häviöitä ja tehokkuutta, näet myös, mihin teho menee koneen sisällä.Kun kaikki nämä ideat yhdistetään, saat selkeämmän kuvan siitä, miksi tämäntyyppiset generaattorit toimivat niin luotettavasti jokapäiväisessä käytössä.
