Selitettyjen lämpöparien tyypit: erot, alueet ja sovellukset

Termoparit auttavat sinua mittaamaan lämpötilaa muuntamalla lämmön pieneksi sähkösignaaliksi Seebeck-ilmiön avulla.Tässä artikkelissa opit kuinka termoparit toimivat, mukaan lukien niiden rakenne ja kuinka ne tuottavat ja tulkitsevat signaaleja.Tutustut myös erilaisiin termopareihin perusmetallista jalometalliin ja niiden lämpötila-alueisiin.Lisäksi näet, kuinka valita oikea tyyppi, missä niitä käytetään sekä niiden tärkeimmät edut ja rajoitukset.

Katalogi

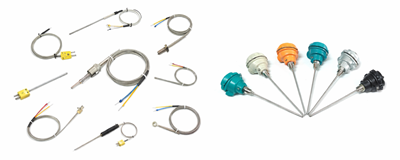

Kuva 1. Termoparit

Kuinka lämpöparit toimivat?

Lämpöparit mittaavat lämpötilaa fysikaalisen ilmiön perusteella, joka tunnetaan nimellä Seebeck-ilmiö, jossa kaksi eri metallia, jotka liittyvät toisiinsa, synnyttävät jännitteen, kun ne altistuvat lämpötilaerolle.Yksi risteys, jota kutsutaan kuumaksi liitokseksi, sijoitetaan mitattavaan ympäristöön, kun taas kylmä risteys pysyy tunnetussa vertailulämpötilassa.Kun lämpöä kohdistetaan, metallien elektronit liikkuvat eri tavalla, jolloin syntyy pieni jännite, joka on verrannollinen lämpötilaeroon.Tämä jännite on erittäin alhainen, mutta se voidaan mitata tarkasti erikoisinstrumenteilla.Signaali tulkitaan sitten kalibrointitaulukoiden avulla tarkan lämpötilan määrittämiseksi.Suunnittelussa on tyypillisesti eristettyjä johtoja ja suojavaippeja, jotka ylläpitävät vakautta ja kestävyyttä erilaisissa ympäristöissä.Kuten käytännön anturikokoonpanoissa nähdään, tämä yksinkertainen mutta tehokas periaate mahdollistaa luotettavan lämpötilan mittauksen useissa teollisissa sovelluksissa.

Epäjalometalliset lämpöparit

Epäjalometallitermopareja käytetään laajalti niiden kohtuuhintaisuuden, kestävyyden ja monipuolisuuden vuoksi yleisissä lämpötilamittauksissa.Ne on tyypillisesti valmistettu tavallisista metalleista ja sopivat matalille tai kohtalaisen korkeille lämpötiloille, joten ne ovat ihanteellisia teollisiin ja kaupallisiin sovelluksiin.

Tyypin K lämpöpari

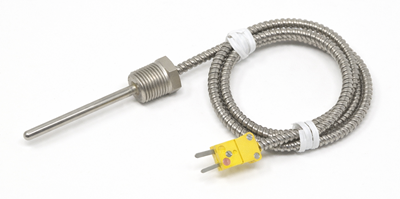

Kuva 2. Tyypin K lämpöpari

Tyypin K termopari on yleisimmin käytetty termopari laajan lämpötila-alueensa ja vahvan luotettavuutensa ansiosta.Se on valmistettu kromelista (nikkeli-kromi) ja alumelista (nikkeli-alumiini), jotka kestävät hyvin hapettumista.Tämä tyyppi voi mitata lämpötiloja noin -200 °C:sta 1260 °C:seen, joten se sopii sekä matalissa että korkeissa lämpötiloissa.Se tarjoaa erinomaisen kestävyyden ankarissa ympäristöissä, erityisesti hapettumissa.Sen nopea vasteaika ja vakaa teho tekevät siitä ihanteellisen teollisiin prosesseihin.Tyypin K termopareja löytyy yleensä uuneista, uuneista ja moottorin pakojärjestelmistä.Tyypillisissä kokoonpanoissa näkyvä vankka anturin rakenne korostaa sen kykyä kestää vaativia käyttöolosuhteita.

Tyypin J lämpöpari

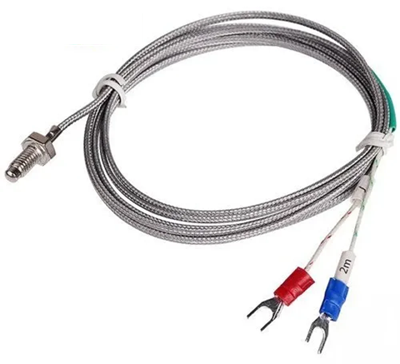

Kuva 3. J-tyypin lämpöpari

J-tyypin termopari on laajalti käytetty anturi, joka tunnetaan luotettavuudestaan kohtuullisissa lämpötiloissa.Se koostuu raudasta ja konstantaanista (kupari-nikkeliseos), mikä tarjoaa vakaan suorituskyvyn alemmissa lämpötiloissa.Sen tyypillinen käyttöalue on -40°C - 750°C, joten se sopii valvottuihin ympäristöihin.Yksi keskeinen etu on sen korkea lähtöjännite, joka parantaa mittausherkkyyttä.Se soveltuu kuitenkin vähemmän hapettaviin ympäristöihin rautakomponentin vuoksi.J-tyypin termopareja käytetään yleisesti vanhemmissa teollisuuslaitteissa ja yleiskäyttöisissä lämmitysjärjestelmissä.Tähän tyyppiin yleisesti liitetty anturin ja liittimen rakenne kuvastaa sen käytännön käyttöä tavallisissa lämpötilanvalvontasovelluksissa.

Tyypin T lämpöpari

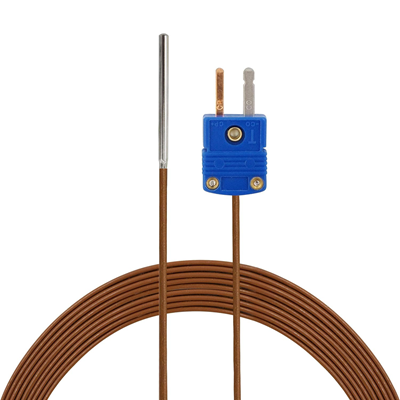

Kuva 4. Tyypin T lämpöpari

Tyypin T termopari on suunniteltu tarkkaan lämpötilan mittaukseen matalissa lämpötiloissa.Se on valmistettu kuparista ja konstantaanista, mikä tarjoaa erinomaisen vakauden ja toistettavuuden.Tämä tyyppi toimii noin -200 °C - 350 °C lämpötila-alueella, mikä tekee siitä ihanteellisen kryogeenisiin ja jäähdytyssovelluksiin.Se tunnetaan korkeasta tarkkuudestaan ​​ja korroosionkestävyydestään kosteissa ympäristöissä.Kuparikomponentin ansiosta se toimii hyvin laboratorio- ja elintarvikekäsittelyssä.Sen vakaa signaalilähdön ansiosta se on ensisijainen valinta tarkkuusmittauksiin.Tässä tyypissä usein nähty joustava kaapeli- ja anturirakenne tukee sen käyttöä herkissä ja kontrolloiduissa olosuhteissa.

Tyypin E lämpöpari

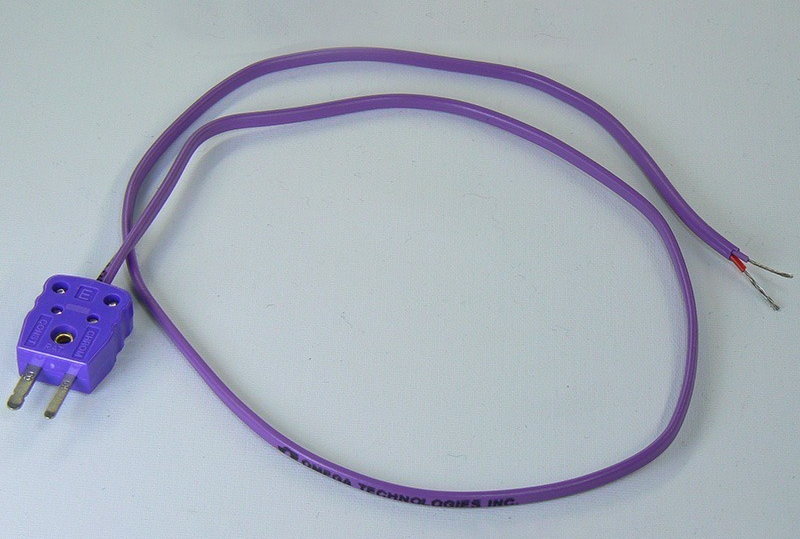

Kuva 5. Tyypin E lämpöpari

Tyypin E termopari tunnetaan yhdestä korkeimmista lähtöjännitteistä termoparityyppien joukossa.Se on valmistettu kromelista ja konstantaanista, mikä tarjoaa erinomaisen herkkyyden ja tarkkuuden.Sen lämpötila-alue on noin -200 °C - 900 °C, ja se kattaa sekä matalan että keskilämpötilan sovellukset.Tämä tyyppi on erityisen hyödyllinen, kun vaaditaan tarkkoja mittauksia alhaisemmissa lämpötiloissa.Se toimii hyvin puhtaissa ja vakaissa ympäristöissä vahvan signaalilähdön ansiosta.Tyypin E termopareja käytetään yleisesti laboratorioissa ja kalibrointilaitteissa.Tähän tyyppiin usein liitetty erottuva johdotus- ja liitintyyli kuvastaa sen tarkkuutta keskittyvää suunnittelua.

Tyypin N lämpöpari

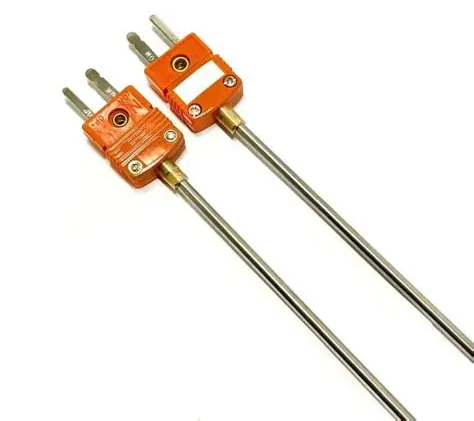

Kuva 6. Tyypin N lämpöpari

Tyypin N lämpöpari on suunniteltu parannetuksi vaihtoehdoksi tyypille K, joka tarjoaa paremman pitkäaikaisen vakauden.Se käyttää nicrosil- (nikkeli-kromi-pii) ja nisil-seoksia (nikkeli-pii-magnesium) suorituskyvyn parantamiseksi.Sen lämpötila-alue on samanlainen kuin tyypin K, tyypillisesti -200 °C - 1300 °C.Yksi sen tärkeimmistä eduista on kestävyys ajautumista ja hapettumista vastaan ​​korkeissa lämpötiloissa.Tämä tekee siitä sopivan jatkuvaan käyttöön vaativissa teollisuusympäristöissä.Sitä käytetään yleisesti voimalaitoksissa, lämpökäsittelyprosesseissa ja korkean lämpötilan uuneissa.Tähän tyyppiin tyypillisesti liittyvä vankka anturin rakenne korostaa sen kestävyyttä ja luotettavuutta.

Jalometallitermoparit

Jalometallitermoparit on suunniteltu korkean lämpötilan sovelluksiin, joissa tarkkuus ja vakaus ovat kriittisiä.Ne on valmistettu jalometalleista, jotka tarjoavat erinomaisen suorituskyvyn, mutta ovat korkeampia.

Tyypin S lämpöpari

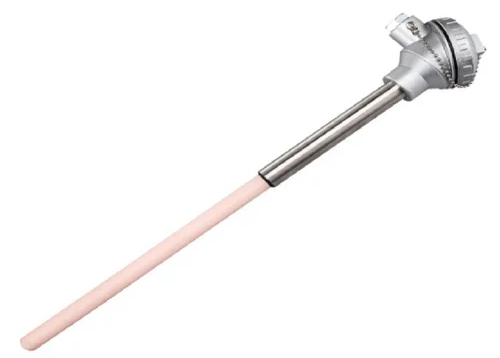

Kuva 7. Tyypin S lämpöpari

Tyypin S termopari on erittäin tarkka lämpötila-anturi, jota käytetään yleisesti teollisissa ja laboratorioissa.Se on valmistettu platinasta ja platina-rodiumista (10%), mikä tarjoaa erinomaisen tarkkuuden ja vakauden.Sen toiminta-alue ulottuu tyypillisesti jopa 1600 °C:seen, mikä tekee siitä sopivan korkean lämpötilan prosesseihin.Tämä tyyppi kestää erittäin hyvin hapettumista ja korroosiota.Sitä käytetään usein lasin valmistuksessa, keramiikassa ja laboratoriokalibroinnissa.Sen tasainen suorituskyky ajan myötä tekee siitä ensisijaisen valinnan mittauksiin.Keramiikkasuojattu anturin rakenne, joka usein liittyy tähän tyyppiin, kuvastaa sen käyttöä äärimmäisissä olosuhteissa.

Tyypin R lämpöpari

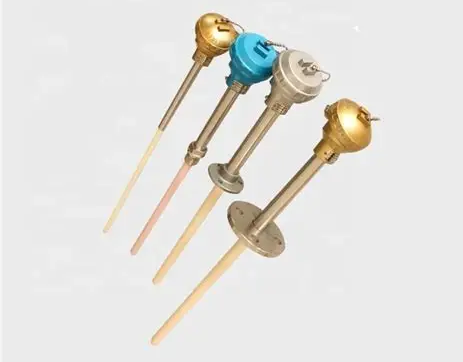

Kuva 8. Type R -lämpöpari

Type R termopari on korkean lämpötilan anturi, joka on samanlainen kuin Type S, mutta jolla on hieman korkeampi teho ja herkkyys.Se on valmistettu platinasta ja platina-rodiumista (13 %), mikä parantaa sen suorituskykyä.Sen lämpötila-alue voi olla jopa 1600 °C, mikä tekee siitä ihanteellisen vaativiin teollisuusympäristöihin.Tämä tyyppi tarjoaa erinomaisen vakauden ja toistettavuuden pitkiä aikoja.Sitä käytetään yleisesti metallinjalostuksessa, lasin tuotannossa ja korkean lämpötilan uuneissa.Sen tarkat lukemat tekevät siitä sopivan sovelluksiin, jotka vaativat tiukkaa lämpötilan säätöä.Anturin suunnittelu heijastelee usein sen käyttöä äärimmäisissä ja kontrolloiduissa teollisissa prosesseissa.

Tyypin B lämpöpari

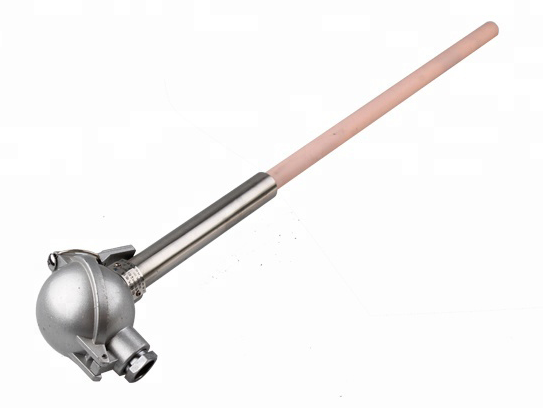

Kuva 9. Tyypin B lämpöpari

Tyypin B termopari on suunniteltu erittäin korkeiden lämpötilojen mittauksiin, joissa vakaus on kriittinen.Se koostuu platina-rodiumista (30 %) ja platina-rodiumista (6 %), minkä ansiosta se kestää erittäin korkeita lämpötasoja.Sen toiminta-alue voi olla jopa 1700 °C tai korkeampi, mikä tekee siitä ihanteellisen äärimmäisiin teollisiin prosesseihin.Tämä tyyppi säilyttää tarkkuuden jopa erittäin korkeissa lämpötiloissa.Sitä käytetään yleisesti terästuotannossa, lasin valmistuksessa ja tutkimuslaboratorioissa.Yksi ainutlaatuinen ominaisuus on sen kyky toimia ilman kylmäliitoskompensaatiota korkeissa lämpötiloissa.Vankka keramiikkaeristetty anturin muotoilu korostaa sen soveltuvuutta äärimmäisiin ympäristöihin.

Lämpöparin lämpötila-alueen vertailu

Kalibrointi	Materiaali Yhdistelmä	Lämpötila Alue (°C)	Lämpötila Alue (°F)	Vakiorajat virheestä	Erikoisrajat virheestä
Tyyppi K	Chromel-Alumel	-200-1260	-328-2300	±2,2°C tai ±0,75 %	±1,1 °C tai ±0,4 %
Kirjoita J	Rauta-Konstantan	-40-750	-40 - 1382	±2,2°C tai ±0,75 %	±1,1 °C tai ±0,4 %
Tyyppi T	Kupari-Konstantan	-200-350	-328 - 662	±1,0 °C tai ±0,75 %	±0,5 °C tai ±0,4 %
Tyyppi E	Chromel-Constantan	-200-900	-328 - 1652	±1,7 °C tai ±0,5 %	±1,0 °C tai ±0,4 %
Tyyppi N	Nicrosil-Nisil	-200-1300	-328 - 2372	±2,2°C tai ±0,75 %	±1,1 °C tai ±0,4 %
Tyyppi S	Pt – PtRh (10 %)	0-1600	32-2912	±1,5 °C	±0,6 °C
Tyyppi R	Pt – PtRh (13 %)	0-1600	32-2912	±1,5 °C	±0,6 °C
Tyyppi B	PtRh (30 %) – PtRh (6 %)	600-1700	1112-3092	±0,5 %	±0,25 %

Kuinka valita oikea lämpöparityyppi

Vaihe 1: Määritä lämpötila-alue

Aloita tunnistamalla vähimmäis- ja enimmäislämpötilat, jotka sovelluksesi kohtaa.Lämpöparin valitseminen suositellun alueen ulkopuolelta voi johtaa epätarkkoihin lukemiin tai anturivikaan.Korkean lämpötilan sovelluksissa jalometallitermoparit ovat tyypillisesti edullisia.Yleiskäyttöön usein riittävät epäjaloiset metallityypit.Lisää aina turvamarginaali luotettavuuden parantamiseksi.

Vaihe 2: Arvioi käyttöympäristö

Harkitse, onko ympäristö hapettava, pelkistävä vai syövyttävä.Jotkut termoparit toimivat paremmin tietyissä olosuhteissa materiaalikoostumuksensa vuoksi.Esimerkiksi ympäristöt, joissa on paljon kosteutta tai kemikaaleja, voivat vaatia korroosionkestäviä materiaaleja.Suojavaipat voivat myös parantaa kestävyyttä.Termoparin sovittaminen ympäristöön pidentää sen käyttöikää.

Vaihe 3: Arvioi tarkkuusvaatimukset

Eri sovellukset vaativat erilaista tarkkuutta.Laboratorio- ja kalibrointitehtävät vaativat suurta tarkkuutta, kun taas teolliset prosessit voivat sietää pieniä vaihteluita.Termoparin valitseminen sopivilla toleranssirajoilla varmistaa luotettavat tulokset.Korkeamman tarkkuuden tyypit maksavat usein korkeammat kustannukset.Tasapainota tarkkuus käytännön tarpeiden kanssa.

Vaihe 4: Harkitse vasteaikaa

Vasteaika on tärkeä sovelluksissa, joissa lämpötila muuttuu nopeasti.Pienemmät anturit ja avoimet liitokset tarjoavat yleensä nopeampia lukemia.Nopeampi reagointi voi kuitenkin vähentää kestävyyttä.Valitse malli, joka tasapainottaa nopeuden ja suojan.Tämä on erityisen tärkeää dynaamisissa järjestelmissä.

Vaihe 5: Tarkista mekaaninen suunnittelu ja asennus

Termoparin fyysisen rakenteen tulee vastata asennusasennustasi.Harkitse anturin pituutta, halkaisijaa ja asennustapaa.Oikea asennus varmistaa tarkat lukemat ja estää vaurioita.Teolliset sovellukset voivat vaatia lujia, panssaroituja malleja.Joustavat kaapelit ovat hyödyllisiä ahtaissa tai liikkuvissa tiloissa.

Vaihe 6: Analysoi budjetti- ja ylläpitotarpeet

Hinta on aina tekijä valittaessa lämpöparia.Epäjalometallitermoparit ovat edullisempia, mutta ne saattavat vaatia useammin vaihtamista.Jalometallityypit ovat kalliita, mutta tarjoavat pidemmän käyttöiän ja paremman vakauden.Ota huomioon myös pitkän aikavälin ylläpitokustannukset.Oikean tasapainon valitseminen voi vähentää kokonaiskustannuksia.

Termoparien yleiset sovellukset

1. Teollinen valmistus

Termopareja käytetään laajalti valmistusprosesseissa, kuten metallin käsittelyssä ja lämpökäsittelyssä.Ne auttavat valvomaan uunin lämpötiloja tuotteen laadun varmistamiseksi.Tarkka lämpötilan säätö parantaa tehokkuutta ja vähentää vikoja.Niiden kestävyys tekee niistä sopivia ankariin ympäristöihin.

2. LVI-järjestelmät

Lämmitys-, ilmanvaihto- ja ilmastointijärjestelmissä lämpöparit valvovat lämpötilaa turvallisen toiminnan varmistamiseksi.Niitä käytetään yleisesti kaasuuuneissa ja kattiloissa.Oikea lämpötilamittaus varmistaa energiatehokkuuden ja turvallisuuden.Ne auttavat myös estämään ylikuumenemisen ja järjestelmän vikoja.

3. Autoteollisuus

Termopareja käytetään moottorin ja pakokaasujen lämpötilojen mittaamiseen.Ne auttavat optimoimaan moottorin suorituskyvyn ja päästöjen hallinnan.Korkean lämpötilan kyky tekee niistä ihanteellisia tähän sovellukseen.Luotettavat lukemat tukevat ajoneuvon tehokasta käyttöä.

4. Elintarvikkeiden jalostus

Ruoan tuotannossa termoparit varmistavat oikean keitto- ja säilytyslämpötilan.Tämä auttaa ylläpitämään elintarviketurvallisuutta ja laatustandardeja.Niitä käytetään uuneissa, jääkaapeissa ja käsittelylaitteissa.Tarkka valvonta estää saastumisen ja pilaantumisen.

5. Laboratorio ja tutkimus

Termopareja tarvitaan tieteellisissä kokeissa, jotka edellyttävät tarkkaa lämpötilan mittausta.Niitä käytetään kalibroinnissa, testauksessa ja materiaalianalyysissä.Niiden laaja valikoima mahdollistaa joustavuuden erilaisissa tutkimusolosuhteissa.Vakaat lukemat takaavat luotettavat koetulokset.

6. Sähköntuotanto

Voimalaitoksissa lämpöparit valvovat turbiinien ja kattiloiden lämpötiloja.Tämä auttaa ylläpitämään turvallisen ja tehokkaan toiminnan.Niitä käytetään korkeissa lämpötiloissa ja korkeapaineisissa ympäristöissä.Luotettavat anturit estävät järjestelmävikoja.

Termoparien edut ja haitat

Termoparien edut

• Laaja lämpötilan mittausalue

• Nopea reagointi lämpötilan muutoksiin

• Kestävä ja sopii ankariin ympäristöihin

• Yksinkertainen rakenne ja helppo asennus

• Kustannustehokas yleisiin sovelluksiin

• Itsesyöttävä (ei vaadi ulkoista viritystä)

Termoparien rajoitukset

• Pienempi tarkkuus verrattuna joihinkin antureisiin

• Signaalin ajautuminen pitkäaikaisessa käytössä

• Vaatii kylmäliitoksen kompensoinnin

• Herkkä sähköiselle melulle

• Tarkkoja mittauksia varten tarvitaan kalibrointi

• Epälineaarinen lähtö, joka vaatii muunnostaulukoita

Johtopäätös

Termoparit ovat hyödyllisiä antureita, jotka voivat mitata monenlaisia lämpötiloja monissa sovelluksissa.Eri tyypit on suunniteltu erilaisiin olosuhteisiin, jokapäiväisestä käytöstä erittäin korkeisiin lämpötiloihin.Oikean valinta riippuu tekijöistä, kuten lämpötila-alue, ympäristö, tarkkuus ja hinta.Ne ovat kestäviä ja nopeita, mutta ne saattavat tarvita kalibrointia ja voivat olla vähemmän tarkkoja kuin jotkut muut anturit.
