Liukukytkinopas: Kuinka se toimii, tyypit ja piirisovellukset

Tässä artikkelissa opit, mikä liukukytkin on ja kuinka sitä käytetään ohjaamaan sähkövirtaa piirissä.Ymmärrät sen symbolin, sisäisen rakenteen ja toimintaperiaatteen.Tutustut myös erityyppisiin liukukytkimiin, niiden sähköisiin eritelmiin, etuihin, rajoituksiin ja yleisiin sovelluksiin.Lisäksi näet kuinka liukukytkimet verrataan vipu- ja siipikytkimiin ja kuinka valita oikea piirille.

Katalogi

Kuva 1. Liukukytkin

Mikä on liukukytkin?

Liukukytkin on pieni manuaalinen sähkömekaaninen kytkin, jota käytetään ohjaamaan sähkövirran virtausta piirissä.Se toimii siirtämällä pientä liukusäädintä yhdestä asennosta toiseen kytkeäksesi piirin PÄÄLLE tai POIS PÄÄLTÄ tai muuttaaksesi sen yhteyttä.Liukukytkimiä löytyy yleisesti elektronisista laitteista, piirilevyistä ja ohjauspaneeleista, koska ne ovat kompakteja ja helppokäyttöisiä.Niiden avulla sähkövirta voidaan ottaa käyttöön tai poistaa käytöstä manuaalisesti yksinkertaisella liukuliikkeellä.Luotettavuutensa ja yksinkertaisen suunnittelunsa ansiosta liukukytkimiä käytetään laajalti kulutuselektroniikassa, tehonsäätimissä ja pienissä elektroniikkamoduuleissa.

Liukukytkimen symboli

Kuva 2. Liukukytkimen symboli

Sähkökaavioissa liukukytkimen symboli edustaa kytkinlaitetta, jota käytetään sähköpiirin avaamiseen tai sulkemiseen.Symboli koostuu tyypillisesti kiinteistä kytkentäpisteistä ja liikkuvasta viivasta, joka osoittaa kytkentäpolun liittimien välillä.Tämä kaavio auttaa meitä ymmärtämään, kuinka kytkin yhdistää piirin eri osia.Tarkka symboli voi vaihdella hieman kaaviossa esitetyn kytkinkokoonpanon mukaan.Tavallisten kaavamaisten symbolien käyttö varmistaa, että piirikaaviot pysyvät selkeinä, johdonmukaisina ja helposti tulkittavissa elektronisen suunnittelun ja vianetsinnän aikana.

Liukukytkimen rakentaminen

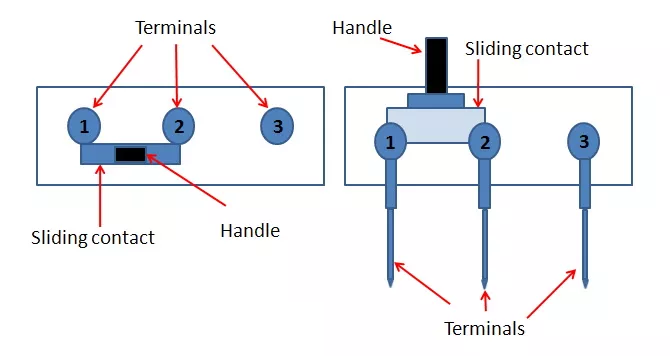

Kuva 3. Liukukytkimen rakenne

• Kahva (liukusäädin)

Kahva on liukukytkimen ulkoinen osa, jota liikutetaan sormella.Se on yleensä valmistettu muovista tai kestävästä eristemateriaalista turvallisen manuaalisen käytön varmistamiseksi.Kahva liikkuu vaakasuunnassa kiinteää polkua pitkin siirtääkseen sisäiset koskettimet kytkimen sisällä.

• Liukuva kontakti (liikkuva kontakti)

Liukukosketin on liukumekanismiin kiinnitetty liikkuva johtava kappale.Se on tyypillisesti valmistettu metallista hyvän sähköisen kontaktin varmistamiseksi liittimien välillä.Tämä komponentti liikkuu fyysisesti eri kosketuspisteiden yli, kun liukusäädintä liikutetaan.

• Terminaalit

Liittimet ovat metallinastat, jotka yhdistävät liukukytkimen sähköpiiriin.Ne ulottuvat kytkimen rungosta, joten ne voidaan juottaa painetulle piirilevylle (PCB).Jokainen liitin toimii kytkentäpisteenä kytkimen ja piirin ulkoisen johdotuksen välillä.

• Asuminen

Kotelo on ulompi kotelo, joka sulkee sisäänsä ja suojaa liukukytkimen sisäisiä komponentteja.Se on yleensä valmistettu muovista tai metallista mekaanisen lujuuden ja eristyksen aikaansaamiseksi.Kotelo pitää sisäosat kohdakkain ja suojaa niitä pölyltä, vaurioilta ja ulkoisilta häiriöiltä.

Liukukytkimen toimintaperiaate

Liukukytkimen toimintaperiaate perustuu liukuvan toimilaitteen liikkeeseen, joka muuttaa sisäisten koskettimien välistä yhteyttä.Kun työnnät liukusäädintä sivuun, sisäinen kosketin kohdistuu kytkimen sisällä olevan tietyn liittimen kanssa.Tämä kohdistus joko täydentää sähköpolun tai katkaisee yhteyden kytkimen asennosta riippuen.Jos kosketin siltaa kaksi napaa, sähkövirta voi kulkea piirin läpi.Kun liukusäädin siirtyy pois kosketuspisteestä, piirin polku katkeaa ja virta lakkaa kulkemasta.Tämän yksinkertaisen liukuliikkeen avulla kytkin voi ohjata manuaalisesti piirin sähköistä tilaa.Tämän yksinkertaisen mekanismin ansiosta liukukytkimet tarjoavat luotettavan manuaalisen ohjauksen monissa elektronisissa järjestelmissä.

Liukukytkimien tyypit

SPDT-liukukytkin

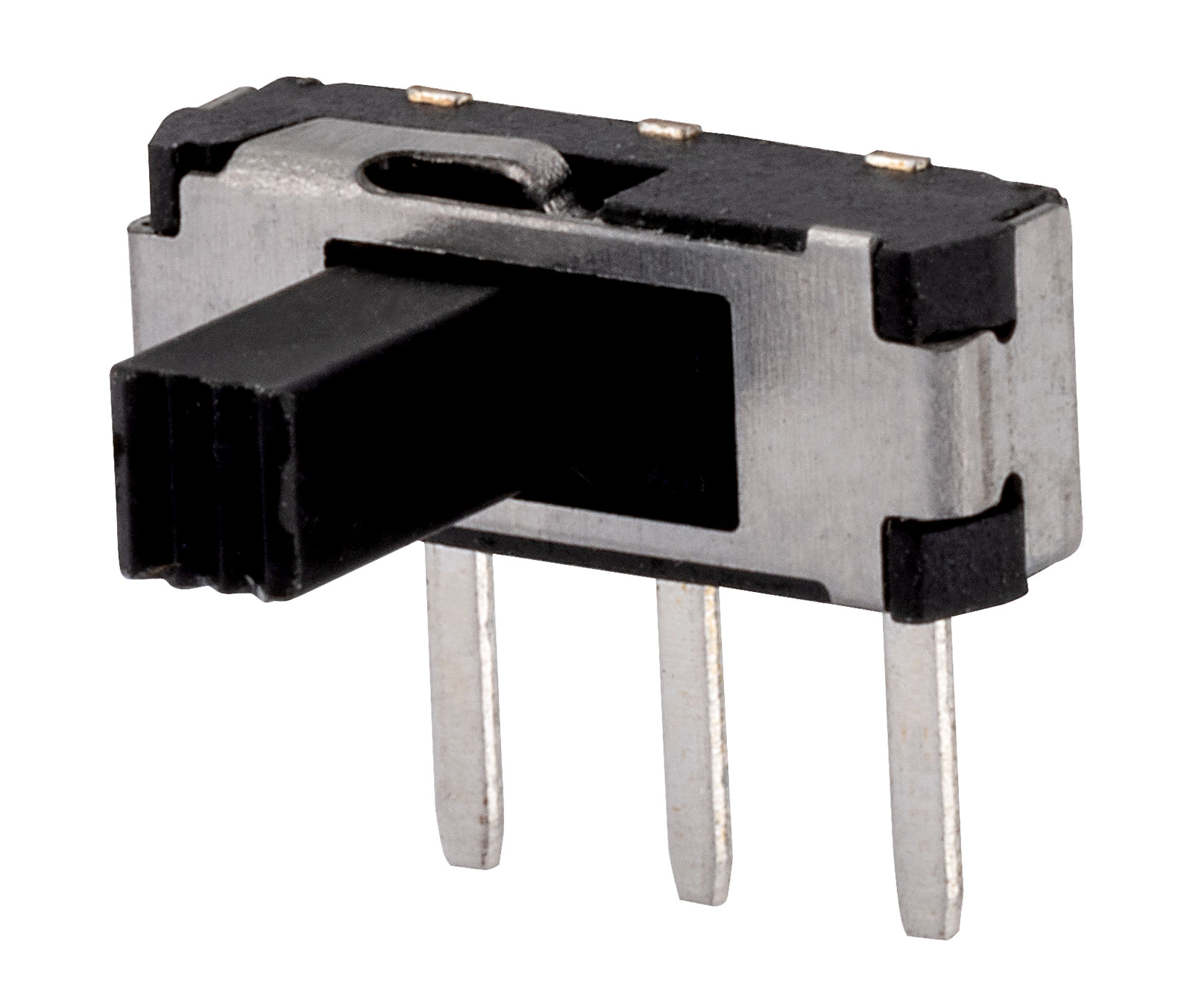

Kuva 4. SPDT-liukukytkin

SPDT (Single Pole Double Throw) -liukukytkin on kytkin, joka yhdistää yhden tuloliittimen toiseen kahdesta mahdollisesta lähtöliittimestä.Se sisältää yhden liikkuvan koskettimen, joka voi liukua kahden eri liitoskohdan välillä.Kun liukusäädin siirtyy yhteen asentoon, tuloliitin liitetään ensimmäiseen lähtöliittimeen.Kun liukusäädin siirtyy toiselle puolelle, liitäntä vaihtuu toiseen lähtöliittimeen.Tämä kytkentätoiminto mahdollistaa yhden piirin polun uudelleenohjauksen kahden eri sähköreitin välillä.Kuvassa näkyvä rakenne havainnollistaa, kuinka liukuva toimilaite muuttaa liitosten välistä yhteyttä liikkuessaan.Tämän yksinkertaisen kytkentäjärjestelyn ansiosta SPDT-liukukytkimiä käytetään yleisesti signaalin tai piirin perusvalintaan.

SPST-liukukytkin

Kuva 5. SPST-liukukytkin

SPST (Single Pole Single Throw) -liukukytkin on yksinkertaisin liukukytkintyyppi, jota käytetään yksittäisen sähköpiirin ohjaamiseen.Siinä on yksi tuloliitin ja yksi lähtöliitin, jotka joko liitetään tai irrotetaan liukutoiminnolla.Kun liukusäädin siirretään ON-asentoon, sisäinen kosketin yhdistää kaksi liitintä.Kun liukusäädin siirtyy OFF-asentoon, kosketin irtoaa ja sähkötie katkeaa.Tämä yksinkertainen mekanismi toimii sähkövirran perussäätimenä.Kuvan rakenne osoittaa, kuinka liukusäädin siirtyy kahden asennon välillä yhteyden ohjaamiseksi.Yksinkertaisuuden vuoksi SPST-liukukytkintä käytetään laajalti yksinkertaisiin virrankytkentätoimintoihin.

DPST-liukukytkin

Kuva 6. DPST-liukukytkin

DPST (Double Pole Single Throw) -liukukytkin on suunniteltu ohjaamaan kahta itsenäistä piiriä samanaikaisesti yhdellä liukutoiminnolla.Se sisältää kaksi erillistä sisäistä kytkentäpolkua, jotka liikkuvat yhdessä, kun liukusäädintä käytetään.Kun liukusäädin työnnetään ON-asentoon, molemmat piirit kytkeytyvät samanaikaisesti.Kun se siirretään OFF-asentoon, molemmat liitännät avautuvat samanaikaisesti.Tämä rakenne mahdollistaa kahden sähkölinjan kytkemisen yhteen yhdellä manuaalisella ohjauksella.Kuvassa esitetty konfiguraatio heijastaa kuinka yksi liukuliike vaikuttaa kahteen sisäiseen kytkentäpolkuun.DPST-liukukytkimiä käytetään yleisesti, kun kahta piiriä on ohjattava yhdessä synkronoidulla tavalla.

DPDT-liukukytkin

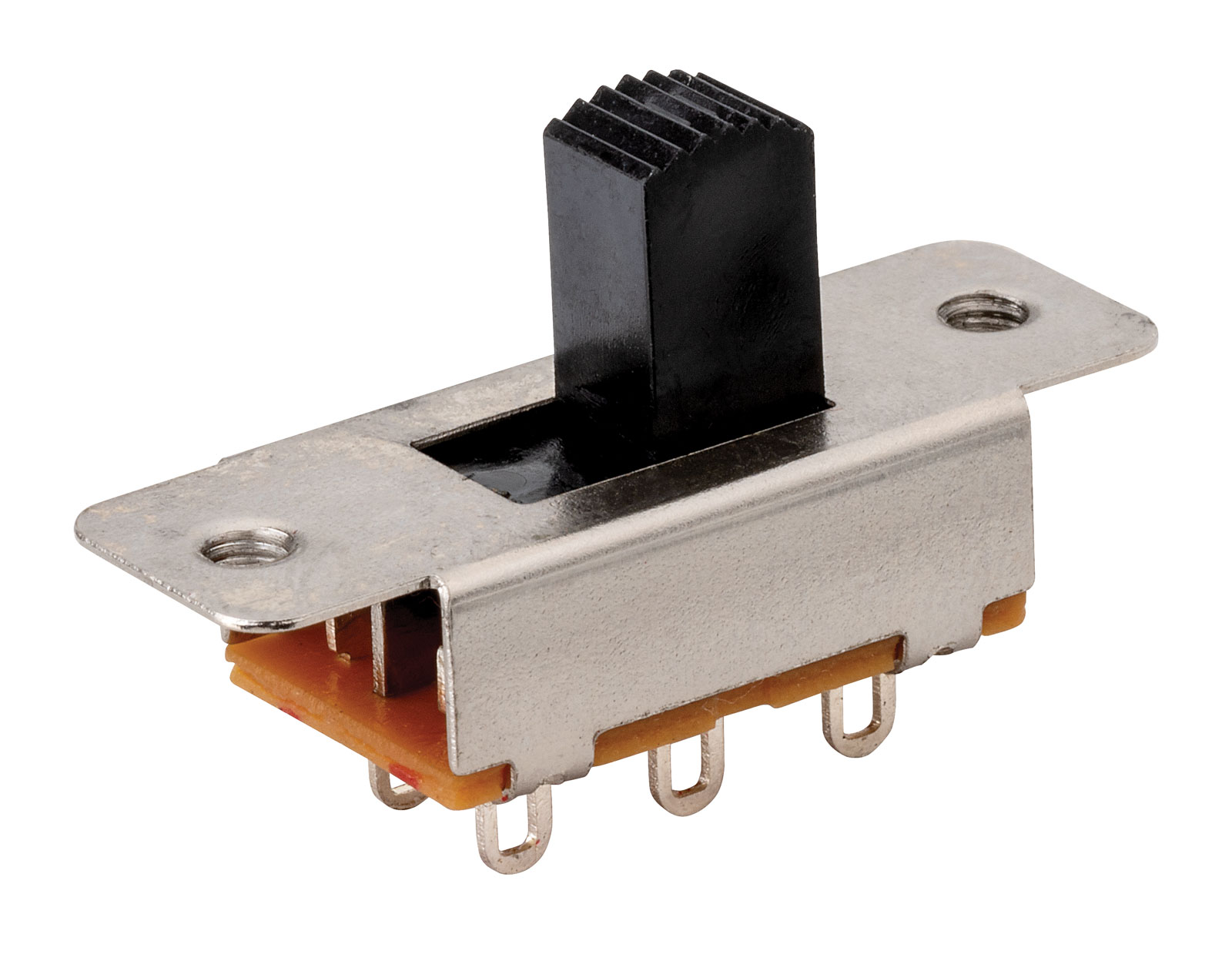

Kuva 7. DPDT-liukukytkin

DPDT (Double Pole Double Throw) -liukukytkin on kytkinlaite, joka voi ohjata kahta erillistä piiriä ja vaihtaa kutakin kahden eri lähtöpolun välillä.Se sisältää kaksi napaa, joissa kummassakin on kaksi mahdollista liitoskohtaa.Kun liukusäädin liikkuu, molemmat piirit vaihtavat liitäntäpaikkaansa samanaikaisesti.Tämä mahdollistaa kunkin piirin vuorottelevan kahden eri liitinreitin välillä liukusäätimen asennosta riippuen.Kuvassa esitetty kytkentärakenne näyttää kuinka useat päätteet on järjestetty tukemaan tätä kaksoiskytkentätoimintoa.Tämän ominaisuuden ansiosta DPDT-liukukytkin tarjoaa joustavan kytkentäohjauksen piireille, jotka vaativat kaksi samanaikaista kytkennän vaihtoa.

Liukukytkimien sähköiset tiedot

Parametri	Erittely
Nimellisjännite	12 V – 50 V DC tyypillinen teho pienille piirilevykytkimille
Nykyinen luokitus	0,3 A – 3 A riippuen kytkimen koosta ja koskettimen rakenteesta
Kosketusvastus	≤ 20 mΩ tyypillistä, kun koskettimet ovat kiinni
Eristysvastus	≥ 100 MΩ 500 V DC jännitteellä
Dielektrinen lujuus	500 V – 1000 V AC 1 minuutin ajan liitinten välillä
Käyttölämpötila-alue	-20°C - +85°C tyypillinen käyttöalue
Mekaaninen käyttöikä	10 000 - 50 000 kytkentäjaksoa
Sähköinen käyttöikä	5 000 – 10 000 kytkentäjaksoa nimelliskuormituksella
Terminaalin tyyppi	Piirilevyn läpireiän nastat tai juotosliittimet
Yhteysmateriaali	Hopeoidut kupariseos- tai messinkikoskettimet
Yhteydenottoluokitus	0,3 A 50 V DC tai 3 A 12 V DC (yleiset arvot)
Vaihtovoima	100 gf – 300 gf liukusäätimen käyttövoima
Matkan etäisyys	2 mm – 4 mm liukusäätimen liike asentojen välillä
Eristysmateriaali	Korkean lämpötilan kestomuovi (UL94 V-0 -luokitus)
Terminaalivälit	2,54 mm – 5,08 mm normaali PCB-jako

Liukukytkimien edut ja rajoitukset

Liukukytkimiä käytetään elektronisissa piireissä, koska ne ovat yksinkertaisia, halpoja ja helppokäyttöisiä, mutta niillä on myös joitain rajoituksia.

Liukukytkimien edut

• Yksinkertaisen manuaalisen ohjauksen ansiosta liukukytkimiä on helppo käyttää monissa elektronisissa laitteissa.

• Pienen koon ansiosta ne mahtuvat helposti pienille piirilevyille ja kannettaviin laitteisiin.

• Alhaiset valmistuskustannukset tekevät niistä taloudellisia suuria elektroniikkatuotteita varten.

• Tyhjä ON/OFF-asento näyttää kytkentätilan.

• Luotettava mekaaninen rakenne varmistaa vakaan kytkentätehon peruspiireissä.

• Helppo asentaa painetuille piirilevyille tavallisilla juotosliittimillä.

Liukukytkimien rajoitukset

• Mekaaniset koskettimet voivat kulua useiden kytkentäjaksojen jälkeen.

• Rajoitettu kytkentänopeus verrattuna elektronisiin tai puolijohdekytkimiin.

• Pieni koko voi vaikeuttaa manuaalista käyttöä tietyissä malleissa.

• Ei sovellu suuritehoisiin tai suurvirtakytkentäsovelluksiin.

• Altistuminen pölylle tai kosteudelle voi vaikuttaa pitkän aikavälin kytkentävarmuuteen.

Liukukytkimien sovellukset

1. Kulutuselektroniikka

Liukukytkimiä käytetään usein pienissä kulutuselektroniikassa, kuten radioissa, kaiuttimissa ja elektronisissa laitteissa.Niiden avulla voidaan ohjata manuaalisesti tehoa tai perustoimintoja yksinkertaisella liukuliikkeellä.Kompakti koko tekee niistä ihanteellisia laitteille, joissa on rajoitetusti sisätilaa.

2. Kannettavat elektroniset laitteet

Monet kannettavat laitteet käyttävät liukukytkimiä tehonsäätöön tai tilan valintaan.Esimerkkejä ovat kädessä pidettävä elektroniikka, akkukäyttöiset moduulit ja pienet viestintälaitteet.Kytkin tarjoaa selkeän fyysisen asennon, joka osoittaa, onko laite päällä vai pois päältä.

3. Elektroniset lelut

Liukukytkimiä käytetään laajalti akkukäyttöisissä leluissa virran ohjaamiseen tai ääni- ja valaistustoimintojen aktivoimiseen.Ne tarjoavat yksinkertaisen ja kestävän kytkentäratkaisun, joka soveltuu toistuvaan manuaaliseen käyttöön.Niiden pieni koko sopii hyvin myös kompakteihin lelukoteloihin.

4. Ohjauspaneelit

Teollisissa tai elektronisissa ohjauspaneeleissa on joskus liukukytkimet toimintatilojen valitsemiseksi tai tiettyjen toimintojen mahdollistamiseksi.Kytkin tarjoaa selkeän ja suoran tavan muuttaa asetuksia manuaalisesti.Sen suoraviivainen toiminta tekee laitteiden ohjaamisesta helppoa.

5. Tee-se-itse-elektroniikka ja prototyypit

Liukukytkimiä käytetään yleisesti elektronisissa projekteissa, prototyyppitauluissa ja kehityssarjoissa.Niiden avulla voidaan ohjata manuaalisesti piirien tiloja testauksen ja kokeilun aikana.Niiden yksinkertainen rakenne tekee niistä helppoja integroida mukautettuihin elektronisiin malleihin.

6. Akun valintapiirit

Jotkut elektroniset järjestelmät käyttävät liukukytkimiä akkulähteiden kytkemiseen tai irrottamiseksi piirissä.Tämä mahdollistaa pienten elektronisten laitteiden virtalähteiden manuaalisen hallinnan.Liukutoiminto tarjoaa yksinkertaisen tavan ohjata sähkölinjojen välistä yhteyttä.

Liukukytkin vs. vaihtokytkin vs. siipikytkin

Kuva 8. Liukukytkin vs. vaihtokytkin vs. siipikytkin

Ominaisuus	Liukukytkin	Vaihtokytkin	Mela kytkin
Toimintatapa	Liukuva liike	Vivun kääntöliike	Painamalla tasaista melapintaa
Käyttäjävuorovaikutus	Liu'uta vasemmalle tai oikealle	Käännä vipu ylös tai alas	Työnnä melaa
Mekaaninen suunnittelu	Kompakti lineaarinen liukusäädin	Vipupohjainen toimilaite	Suuri litteä toimilaite
Asennustyyli	PCB- tai paneelikiinnitys	Paneelikiinnitys	Seinä- tai paneelikiinnitys
Koko	Pieni ja kompakti	Keskikokoinen	Isompi muotoilu
Visuaalinen sijainnin ilmaisin	Tyhjennä liukusäätimen asento	Vivun suunta osoittaa tilan	Päivän asento ilmaisee tilan
Tyypillinen ohjaus	Yksinkertainen piiriohjaus	Piirin kytkentäohjaus	Valaistuksen tehonsäätö
Helppokäyttöisyys	Yksinkertainen liukuliike	Vaatii vivun kääntämisen	Helppo puristustoiminto
Asennus	Usein juotettu piirilevyyn	Asennettu paneelin reiän läpi	Asennettu seinälevyihin
Laitteen integrointi	Käytetään elektronisten laitteiden sisällä	Käytetään laitepaneeleissa	Käytetään huoneohjausjärjestelmissä
Control Precision	Sopii pienille piireille	Sopii erilaisiin piireihin	Suunniteltu manuaaliseen huoneohjaukseen
Kestävyys	Kohtuullinen mekaaninen käyttöikä	Yleensä vahva mekaaninen käyttöikä	Suunniteltu jatkuvaan manuaaliseen käyttöön
Tyylin vaihto	Lineaarinen kytkentäliike	Pyörivä vivun liike	Lehdistöpohjainen vaihto
Tyypillinen ympäristö	Elektroniikka ja pienet laitteet	Teollisuus- tai laitepaneelit	Asuin- tai rakennusvalvonta
Visuaalinen suunnittelu	Minimaalinen ja kompakti	Mekaaninen ja paljastettu	Moderni ja tasainen pinta

Kuinka valita oikea liukukytkin?

1. Määritä sähköluokitus

Ensimmäinen vaihe on tarkistaa tarvittavat jännite- ja virtatasot piirissä, jossa kytkintä käytetään.Valitulla liukukytkimellä on oltava sähköiset arvot, jotka tukevat turvallisesti näitä arvoja.Sopivan arvoisen kytkimen valitseminen auttaa estämään ylikuumenemisen ja varmistaa piirin vakaan toiminnan.

2. Valitse oikea kiinnitystyyppi

Liukukytkimiä on saatavana eri asennustyyleinä, kuten PCB-asennuksena tai paneeliasennuksena.Asennustyypin tulee vastata laitteen tai piirilevyn mekaanista rakennetta.Oikea asennus varmistaa, että kytkin sopii hyvin ja toimii luotettavasti käytön aikana.

3. Harkitse kytkimen kokoa ja mitat

Liukukytkimen fyysisen koon on vastattava laitteen käytettävissä olevaa tilaa.Tarkista kytkimien mitat, liitinvälit ja liukusäätimen etäisyys.Oikean kokoinen kytkin varmistaa sujuvan asennuksen ja mukavan käytön.

4. Tarkista vaadittu sauvojen ja heittojen määrä

Erilaiset liukukytkinkokoonpanot tarjoavat erilaisia liitäntävaihtoehtoja sähköpiireille.Vaaditun sauva- ja heittojärjestelyn tulee vastata suunniteltua piirin ohjaustoimintoa.Oikean kokoonpanon valitseminen varmistaa, että kytkin suorittaa halutun kytkentätehtävän.

5. Arvioi kestävyys ja mekaaninen käyttöikä

Mekaaninen käyttöikä osoittaa, kuinka monta kytkentäjaksoa liukukytkin voi suorittaa ennen kulumista.Toistuvaa vaihtoa vaativissa laitteissa tulee käyttää kytkimiä, jotka on suunniteltu pidempään mekaaniseen käyttöikään.Tämä auttaa säilyttämään luotettavan suorituskyvyn pitkän käytön aikana.

6. Ota huomioon ympäristöolosuhteet

Ympäristötekijät, kuten lämpötila, kosteus ja pöly, voivat vaikuttaa kytkimen suorituskykyyn.Odotettavissa olevaan käyttöympäristöön suunnitellun kytkimen valinta parantaa pitkän aikavälin luotettavuutta.Tämä on erityisen tärkeää laitteille, joita käytetään ankarissa tai ulkona.

Johtopäätös

Liukukytkimet ovat yksinkertaisia ja luotettavia laitteita, joita käytetään sähköpiirien ohjaamiseen liukuvalla liikkeellä.Niiden pieni koko, edullinen hinta ja helppokäyttöisyys tekevät niistä yleisiä monissa elektronisissa laitteissa ja piirilevyissä.Niiden osien, toimintaperiaatteen, tyyppien ja teknisten tietojen ymmärtäminen auttaa valitsemaan oikean kytkimen piirille.Oikean liukukytkimen valitseminen sähköisen luokituksen, koon ja kokoonpanon perusteella varmistaa turvallisen ja tehokkaan piirien ohjauksen.
