SX1278 LORA RF -moduuli: sovellukset, rajapinta ja pinout

Tässä perusteellisessa opas tutkii asioiden Internetin (IoT) viestintätekniikan kehittyvää maailmaa korostaen Bluetoothin, Wi-Fi: n ja edistyneen UC3843 PWM -ohjaimen roolia.Se valaisee haasteita, kuten rajoitettu valikoima ja korkea energiankulutus, tarjoamalla innovatiivisia ratkaisuja yhteyksien parantamiseksi monissa sovelluksissa.Yksityiskohtaisesti käytännön käyttötapaukset, pinout -kokoonpanot ja tekniset eritelmät opas tarjoaa arvokkaan resurssin ymmärtää, kuinka nämä tekniikat mahdollistavat saumattoman laitteen vuorovaikutuksen ja ohjaamaan älykkäiden, kytkettyjen järjestelmien kehittämistä erilaisissa ympäristöissä.

Luettelo

Yleiskatsaus SX1278 Lora RF -moduulista

Se SX1278 Lora RF -moduuli mahdollistaa luotettavan langattoman viestinnän pitkillä etäisyyksillä pitäen virrankulutuksen alhaisena.Se käyttää taajuuden hyppäämistekniikkaa voimakkaan signaalinsiirron varmistamiseen minimaalisilla häiriöillä, jopa haastavissa ympäristöissä.Moduuli tarjoaa tietyn taajuuskaistan sisällä vakaan yhteyden ilman, että vaaditaan ylimääräistä vahvistusta.Sen edistyneet modulaatiotekniikat ja korkea herkkyys antavat sen havaita jopa erittäin heikot signaalit, mikä varmistaa optimaalisen suorituskyvyn eri olosuhteissa.Tätä moduulia käytetään laajasti maatalouden ja älykkäiden kaupunkien välillä, jotka tukevat Internet -laitteita, joilla on tehokasta ja vakaa tiedonsiirtoa.Se tarjoaa laajan verkon kattavuuden ja sillä on rooli luotettavien viestintäjärjestelmien luomisessa erilaisiin sovelluksiin.

SX1278 Lora RF -moduulin PIN -kokoonpano

Nro	Nimeä	Kuvaus
Nasta 1	MUURAHAINEN	Yhdistää antenniin.
Nastat 2, 9, 16	Hölynpöly	Ohjaimien ja virtalähteen yhteiset maatapit.
Nasta 3	3,3 V	Tarjoaa virtalähteen moduulille.
Nasta 4	Nollata	Nollaa moduuli ulkoisen signaalin kautta.
Nastat 5–11	Dio0 - Dio5	Suorita I/O -toiminnot ja ovat muokattavissa, samanlaisia ​​kuin Keskeytä nastat.
Nasta 12	Sck	Tarjoaa kellopulssin (CLK) SPI -viestinnän aikana.
Nasta 13	MISO (Mestari orjalla)	Sallii tiedonsiirron moduulista (orja) Ohjain (päällikkö).
Nasta 14	Mosi (Master Out Slave in)	Vastaanottaa tietoja ohjaimelta (Master).
Nasta 15	NSS	Aktivoi orjan SPI -viestinnän aikana.

SX1278 Lora RF -moduulin ominaisuudet ja tekniset tiedot

Ominaisuus/eritelmä	Kuvaus
Tyyppi	Lora RF -modeemi
Käyttöjännite	3,3 V
Toimintataajuus	433 MHz
Modulaatiotekniikat	FSK, MSK, GFSK, GMSK, Lora
Paketin koko	256 tavua
Herkkyys	-148 DBM
Kanavan hyljintäsuhde (CRR)	56 dB
Enimmäis vastaanottamisherkkyys	-139 DBM
Materiaali	Metalli
Lähettää virtaa	0,1 W
Mitat	17 mm x 16,5 mm
Yhteensopivat tekniikat	FM ja FDMA
FIFO TX/RX	256-bittinen
RSSI -kanavan havaitseminen	Tuettu
Virrankulutus	Pienen tehon käyttö: 10 - 12 mA
Siirtoetäisyys	Jopa 5 km
Lähetystila	FIFO tai suora tila
Estämätön tiedonsiirto	Tuettu
Modulaatiomenetelmät	OOK, GFSK, GMSK, FSK
Antenni	Semtechin valmistettu ulkoinen antenni laajennetulle alueelle
Käyttäjän konfiguroitavat parametrit	Virheenkorjausnopeus, kaistanleveys, levityskerroin
Signaalinkäsittely	Eri signaalit voivat lähettää samanlaisen kanavan kautta puuttumatta
Jamingin vastainen tuki	56 DB Super Jamming Channel -tuki

SX1278 LORA RF -moduulin rajapinta Arduinolla

SX1278 LORA RF -moduulin yhdistäminen Arduinoon sisältyy lähettimen vastaanottimen parin perustaminen kahdella Arduino UNO -levyllä.SX1278-moduuli toimii 433MHz: n taajuudella, mikä tarjoaa luotettavan, pienitehoisen ratkaisun turvalliseen, pitkän kantaman langattomaan viestintään.Tämä tekee siitä arvokkaan Internet-sovelluksille (esineiden Internet) ja M2M (koneiden väliselle) sovelluksille.Tämän asennuksen avulla laitteet, kuten anturit ja yhdyskäytävät, voivat kommunikoida langattomasti muodostaen nykyaikaisten automaatiojärjestelmien selkärangan.Rajapinta vaatii tiettyjä laitteistoja: kaksi SX1278 LORA -moduulia, kaksi Arduino UNO -levyä, DHT11 -anturi lämpötilan ja kosteuden mittauksille, 16 × 2 LCD -moduuli datan näyttämiseksi ja hyppääjilankojen yhteydet.Lähetin kerää ympäristötiedot DHT11 -anturin avulla ja lähettää sen langattomasti vastaanottimeen, joka näyttää LCD: n tiedot.

Lähetyspuoli: Loran asettaminen Arduinolla

Lähettimen määrittämiseksi on tarpeen tarkka johdotus SX1278 LORA -moduulin ja Arduino UNO: n välillä.Moduuli sisältää 16 nastaa, joista 6 on GPIO ja 4 ovat jauhet.Oikeat yhteydet varmistavat vakaan viestintälinkin.Kytke ensin Lora -moduulin 3,3 V: n ja maatapin Arduinon vastaaviin nastaihin.Käytä sitten hyppyjohtoja linkittämään viestintätapit: NSS, DIO0, SCK, MISO, MOSI ja RST tiettyihin Arduino -digitaalisiin nastaihin.Kiinnitä seuraavaksi DHT11 -anturi Arduinoon.Tämä anturi mittaa lämpötilan ja kosteuden muodostaen lähetettävät tiedot.Tämä kokoonpano valmistaa lähettimen keräämään ympäristötietoja ja lähettämään ne langattomasti.Lähetyksen luotettavuus riippuu sekä tarkista PIN -tehtävistä että laitteiston yhteensopivuudesta.Toiminnan jälkeen tämä järjestelmä sopii sovelluksiin, kuten etätietojen seuranta tai pitkän matkan tiedonsiirto.

LORA: n rajaaminen Arduino UNO: n kanssa lähettämispuolella

Vastaanottava puoli: Loran asettaminen Arduino- ja LCD -näyttöön

Vastaanottava puoli toistaa suuren osan lähettimen asennuksesta, mutta sisältää 16 × 2 LCD -moduulin datan visualisointia varten.Lora -moduulin yhteydet (sähkö- ja viestintätapit) ovat identtisiä lähettimen kanssa, mikä varmistaa yhdenmukaisen suorituskyvyn molemmissa päissä.LCD -moduuli vaatii lisäyhteyksiä virran, datan ja ohjauslinjojen suhteen seuraavasti:

• Kytke VSS GND: hen ja VDD: hen 5 V: ksi tehoa varten.

• Kiinnitä VO GND: hen kontrastin hallitsemiseksi.

• Linkki RS, RW, E ja Data Lines (D4 - D7) vastaaviin Arduino -nastaihin.

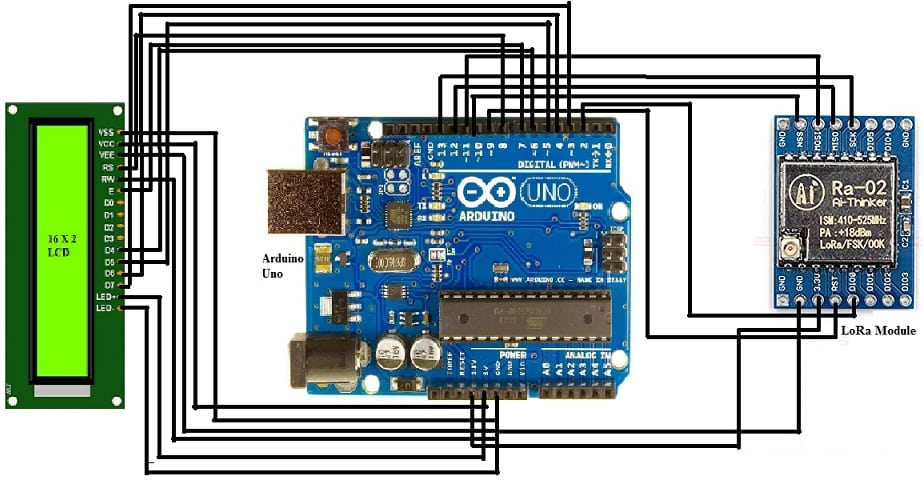

Liitäntä Lora Arduino UNO: n kanssa vastaanottimen puolella

Arduino -koodi: Lähettimen ja vastaanottimen määrittäminen

Koodausprosessi hyödyntää Arduinon kirjastoja anturin tulojen, tiedonsiirron ja vastaanoton hallintaan.Lähettimen koodissa hyödynnetään SPI-, LORA- ja DHT -kirjastoja kerätäkseen lämpötila- ja kosteustietoja, muotoilemaan niitä ja lähettämään ne Lora -moduulin päälle.Koodin vaiheet sisältävät:

• LORA -taajuuden alustaminen 433MHz: llä.

• Anturitietojen lukeminen DHT -kirjastolla.

• Tietojen muotoilu erottimella ('C') vastaanottimen helpottamiseksi.

• Muodostuneen datan lähettäminen.

Vastaanottimen koodi on suunniteltu purkamaan saapuvat paketit ja näyttämään nestekidenäytön poimitut tiedot.Se suorittaa seuraavat tehtävät:

• Määrittää LORA -moduulin kuuntelemaan datapaketteja.

• Pakkojen dekoodaa varmistamalla, että muoto vastaa erottimen.

• Päivittää LCD: n vastaanotetulla lämpötila- ja kosteuslukemilla.

SX1278 Lora RF -moduulisovellukset

Edistävä maatalous

SX1278 Lora RF -moduulilla on rooli maatalouden nykyaikaistamisessa pitkän kantaman viestintäominaisuuksien avulla.Mahdollistaa aikatietojen jakaminen anturien välillä, jotka leviävät laajoihin viljelysmaanihin, nämä moduulit auttavat viljelijöitä seuraamaan sadon terveyttä, maaperän kosteutta ja ympäristöolosuhteita.Tämä mahdollistaa älykkäämmän päätöksenteon, parannettujen satojen ja paremman resurssien hallinnan.Viljelijät ovat nähneet lisääntynyttä tuottavuutta ja voimakkaampaa sitoutumista kestäviin käytäntöihin korostaen moduulin vaikutusta maatalouden innovaatioihin.

IoT -yhteyden lisääminen

SX1278 -moduuli on ydin IoT -ekosysteemeille, jotka saavat aikaan edistyksiä esimerkiksi älykkäillä kaupunkeilla ja terveydenhuollossa.Sen kyky tarjota vähän energiaa, pitkän matkan viestintää varmistaa luotettavia yhteyksiä jopa monimutkaisimmissa verkoissa.Tämä luotettavuus on tärkeä, kun IoT jatkaa laajentumistaan, kun moduuli täyttää kasvavan vakaan, korkean suorituskyvyn viestinnän tarpeen useiden laitteiden välillä.Monet näkevät SX1278: n olevan hyvä skaalautuvien, tulevaisuuden valmiiden Internet-infrastruktuurien rakentamisessa.

Tuoteollisuuden tehokkuus

Teollisuusasetuksissa SX1278 -moduulit parantavat etävalvontaa ja omaisuuden hallintaa.Ne varmistavat anturitietojen tasaisen virtauksen keskusjärjestelmiin, mahdollistaen paremman toiminnan, ennustavan ylläpidon ja lisääntyneen turvallisuuden.Vahvan signaalin luotettavuuden ja laajan peiton avulla moduuli toimii hyvin haastavissa ympäristöissä, vähentää seisokkeja ja parantaa toimintatehokkuutta.Sen joustavuus tekee erinomaisesta työkalusta innovaatioiden ajamiseen valmistuksessa ja tuotannossa.

Mullistava kodin automaatio

SX1278 -moduuli on älykkään kotitekniikan ytimessä, mikä mahdollistaa tehokkaan viestintää laitteiden, kuten valaistuksen, turvajärjestelmien ja ilmastonhallinnan välillä.Tukemalla sekä STAR- että MESH -verkkokokoonpanoja, se varmistaa saumattoman vuorovaikutuksen järjestelmien välillä, edistäen älykkäämpiä ja reagoivia elinympäristöjä.Tämä vakaa ja kauaskantoisuus parantaa mukavuutta, energiatehokkuutta ja räätälöintiä, muuttaen kodit dynaamisiksi, interaktiivisiksi tiloiksi.

Laajentavat kaupalliset mahdollisuudet

SX1278-moduulit avaavat uusia mahdollisuuksia teollisuudenaloilla, jotka vaativat luotettavaa, pitkän kantaman viestintää, mukaan lukien logistiikka ja vähittäiskauppa.Niiden sopeutumiskyky tekee niistä sopivia erilaisiin kaupallisiin sovelluksiin, ja kehittyneiden viestintäratkaisujen kysyntä kasvaa edelleen.
