Ohjelmoitava logiikkaohjain (PLC): Toiminta, tyypit ja sovellukset

Ohjelmoitava logiikkaohjain (PLC) on se, jota käytät koneiden ja teollisten prosessien automatisointiin luotettavasti ja kontrolloidusti.Tässä artikkelissa opit, mikä PLC on, kuinka se toimii skannausjaksonsa aikana ja kuinka sen tärkeimmät laitteistokomponentit toimivat yhdessä.Näet myös erityyppiset PLC:t, yleiset ohjelmointikielet ja kuinka tulo- ja lähtölaitteet yhdistävät ohjaimen laitteisiin.Loppujen lopuksi ymmärrät selvästi, missä PLC:itä käytetään ja miksi ne ovat tärkeitä automaatiojärjestelmissä.

Katalogi

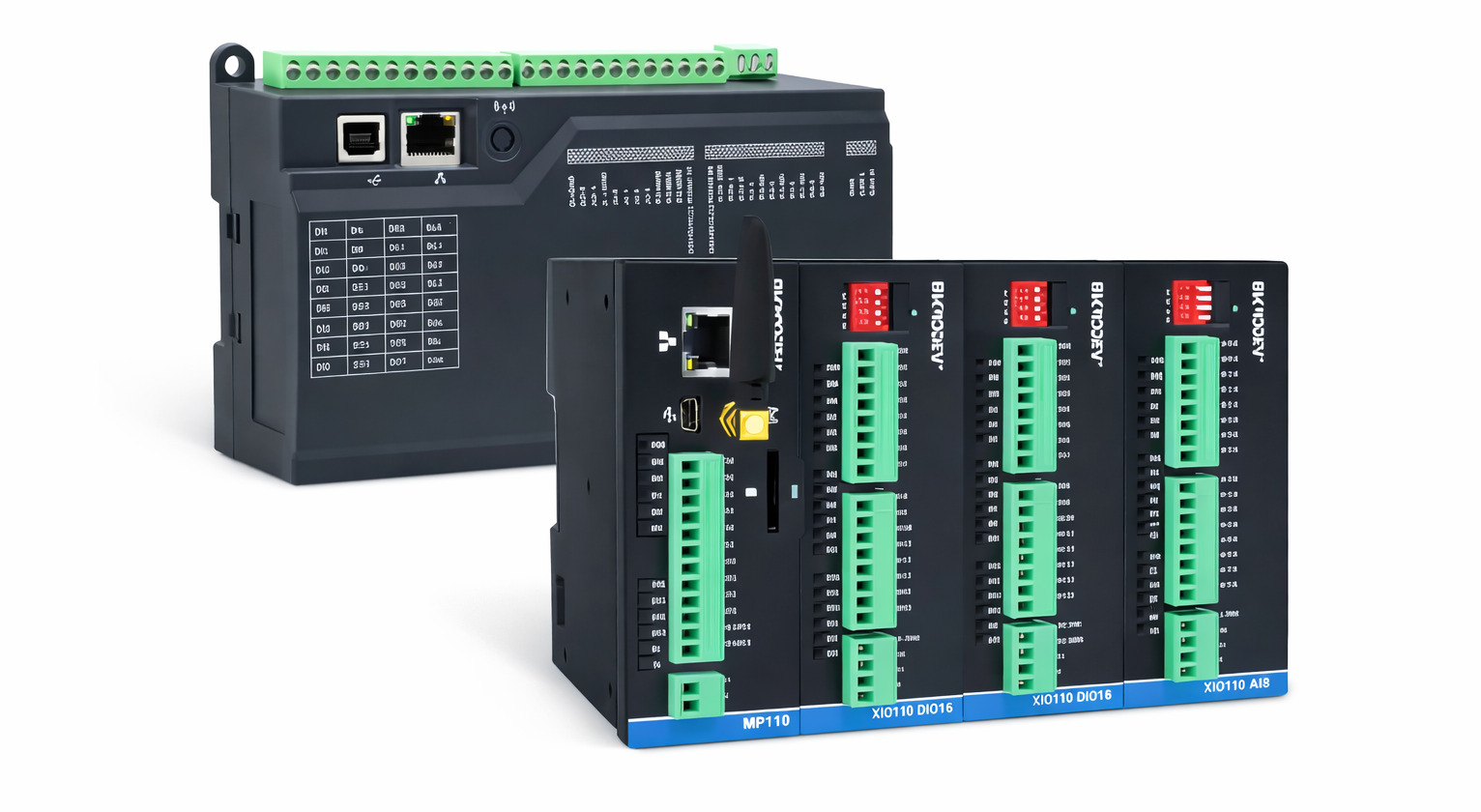

Kuva 1. Ohjelmoitava logiikkaohjain (PLC)

Mikä on ohjelmoitava logiikkaohjain?

Ohjelmoitava logiikkaohjain (PLC) on kestävä teollinen ohjauslaite, jota käytetään koneiden ja prosessien automatisointiin.Se on suunniteltu käsittelemään ohjaustehtäviä luotettavasti ympäristöissä, joissa on sähköistä melua, tärinää ja lämpötilan muutoksia.PLC:itä käytetään laajalti, koska ne tarjoavat vakaan, toistettavan ohjauksen käyttämällä ohjelmistoa kiinteiden releiden sijaan.Niiden avulla automaatiojärjestelmiä voidaan muokata tai laajentaa ilman kokonaisten paneelien uudelleenjohdotusta.Teollisuusautomaatiossa PLC:t toimivat keskeisenä päätöksentekoyksikkönä, joka koordinoi tuloja ja lähtöjä ennalta määritellyn logiikan mukaisesti.

Kuinka PLC toimii?

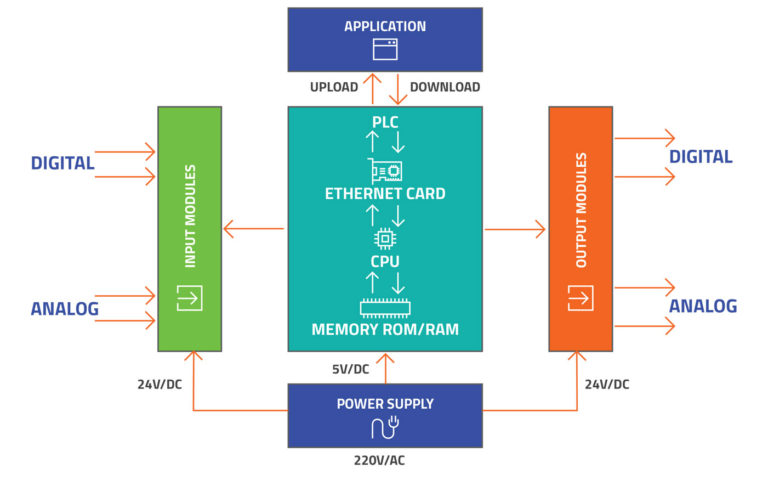

Kuva 2. PLC:n toimintajakso

PLC toimii suorittamalla toistuvasti yksinkertaisen ja ennustettavan toimintajakson, jota kutsutaan skannausjaksoksi.Kuten kuvasta näkyy, prosessi alkaa tulon skannauksella, jossa PLC lukee kytkettyjen signaalien nykyisen tilan.Seuraavaksi ohjain suorittaa ohjelman suorittamisen soveltaen tallennettua logiikkaa tulotiloihin.Kun logiikka on arvioitu, PLC suorittaa lähdön päivityksen ja muuttaa lähtösignaaleja vastaavasti.Tämä sekvenssi toimii jatkuvasti silmukassa, jolloin PLC pystyy reagoimaan nopeasti muutoksiin.Kuva havainnollistaa tätä suljettua lukemisen, käsittelyn ja päivityksen silmukkaa.Tämä syklipohjainen toiminta varmistaa vakaan ja aikaohjauksen teollisuusautomaatiojärjestelmissä.

PLC-järjestelmän komponentit

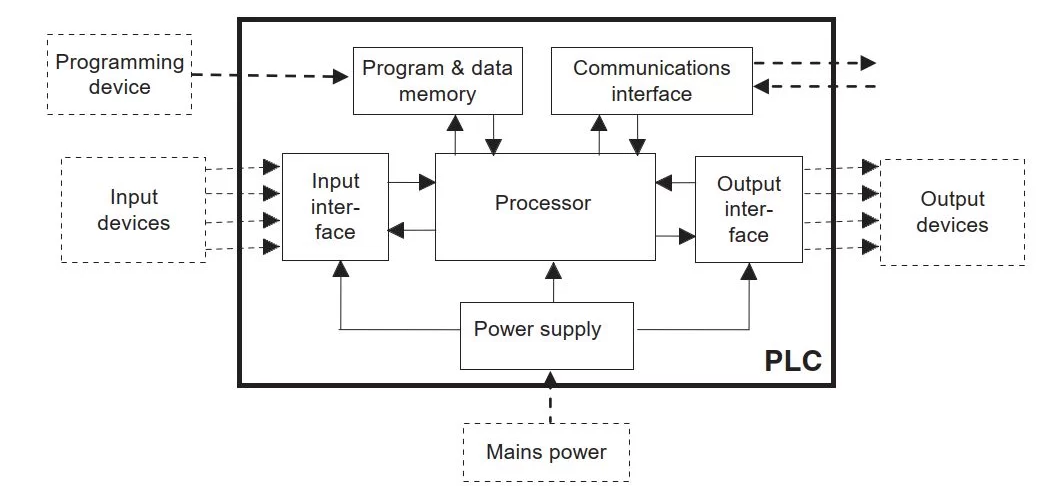

Kuva 3. PLC-järjestelmän pääkomponentit

• CPU (Central Processing Unit)

CPU on PLC:n ydin ja vastaa ohjauskäskyjen käsittelystä.Se hallitsee logiikkaa, sisäistä koordinointia ja ohjaimen yleistä toimintaa.CPU varmistaa johdonmukaisen ja deterministisen toiminnan automaatiotehtävien aikana.

• Virtalähde

Virtalähde muuntaa tulevan sähkötehon PLC:n vaatimiksi säädetyiksi jännitteiksi.Se tarjoaa vakaan virran kaikille sisäisille moduuleille ja suojaa järjestelmää jännitteen vaihteluilta.Luotettava virransyöttö on jatkuvan toiminnan edellytys.

• Tulomoduulit

Tulomoduulit vastaanottavat signaaleja ulkoisista laitteista ja muuntavat ne PLC:n tunnistamaan muotoon.Ne tarjoavat sähköisen eristyksen ja signaalinkäsittelyn suojaamaan sisäisiä piirejä.Nämä moduulit toimivat rajapintana fyysisen prosessin ja ohjaimen välillä.

• Lähtömoduulit

Lähtömoduulit lähettävät ohjaussignaaleja PLC:stä ulkoisiin laitteisiin.Ne muuttavat sisäiset ohjauspäätökset sähköisiksi signaaleiksi, jotka soveltuvat kenttälaitteisiin.Oikea lähdön käsittely varmistaa tarkat ja turvalliset ohjaustoimenpiteet.

• Muisti (ohjelma ja tiedot)

PLC-muisti tallentaa toimintaan tarvittavat ohjausohjelmat ja järjestelmätiedot.Se säilyttää kokoonpanotiedot ja käyttöarvot ajon aikana.Muisti varmistaa, että PLC voi suorittaa logiikkaa johdonmukaisesti syklien aikana.

• Viestintärajapinnat

Tietoliikennerajapintojen avulla PLC voi vaihtaa tietoja ulkoisten järjestelmien kanssa.Ne tukevat integrointia muihin ohjaimiin, valvontajärjestelmiin ja ohjelmointilaitteisiin.Nämä rajapinnat mahdollistavat koordinoidun automatisoinnin suurempien järjestelmien välillä.

PLC:iden tyypit

Kompaktit PLC:t

Kuva 4. Kompakti PLC

Kompakti PLC on itsenäinen ohjain, jossa on kiinteät tulot, lähdöt ja prosessointitoiminnot yhdessä yksikössä.Se on suunniteltu pieniin automaatiotehtäviin, joissa tilaa ja kustannuksia on rajoitetusti.Kuvassa näkyy, kuinka kaikki ohjaustoiminnot on integroitu yhdeksi koteloksi.Kompaktit PLC:t on helppo asentaa ja vaativat vain vähän johdotusta.Niitä käytetään yleisesti yksinkertaisissa ohjauspaneeleissa ja itsenäisissä koneissa.Niiden kiinteä muotoilu tekee niistä sopivia sovelluksiin, joissa on vakaat ja tarkasti määritellyt vaatimukset.Kompaktit PLC:t tarjoavat luotettavan ohjauksen ilman tarvetta järjestelmän laajentamiseen.

Modulaariset PLC:t

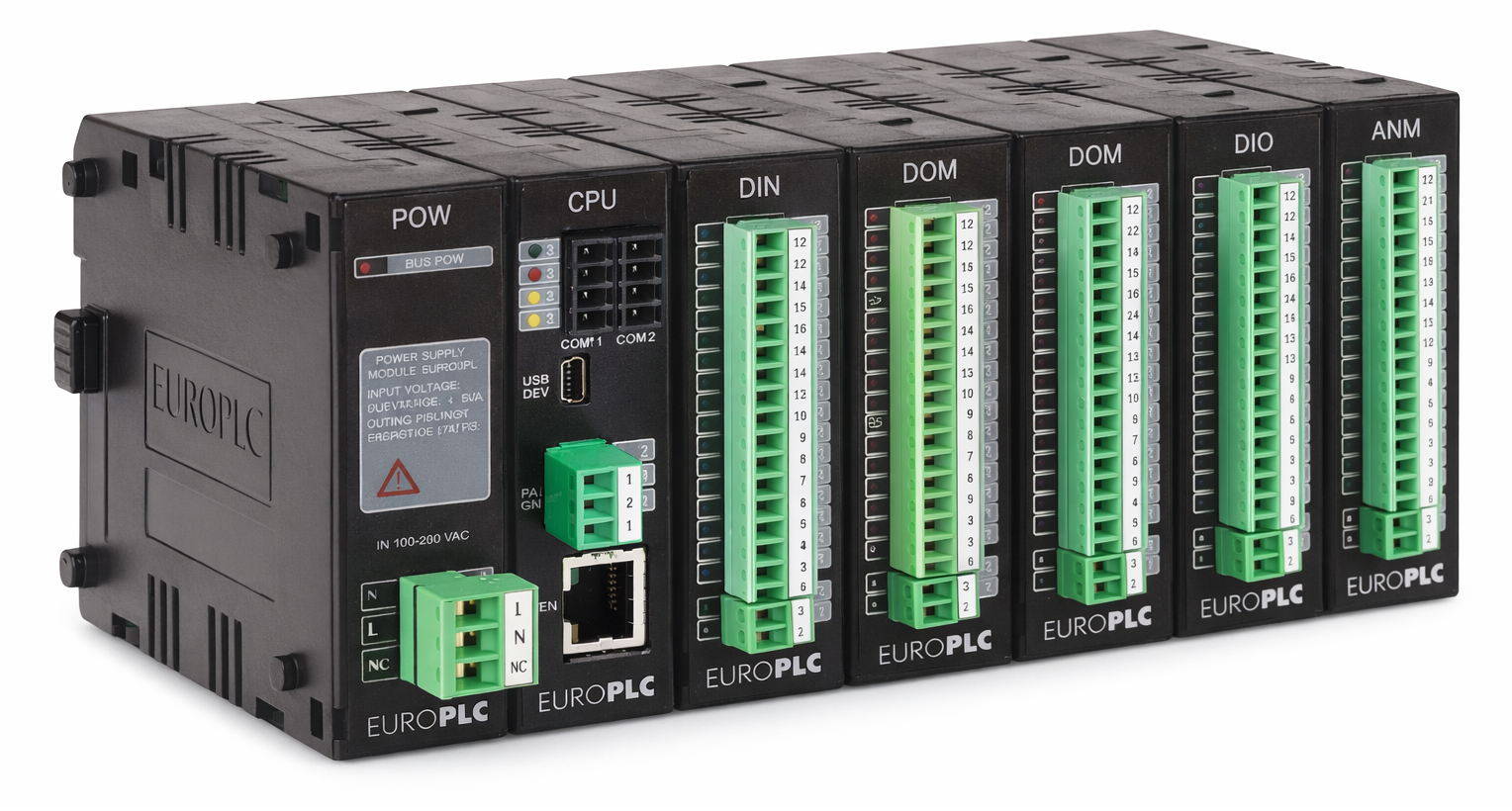

Kuva 5. Modulaarinen PLC

Modulaarinen PLC koostuu erillisistä moduuleista, jotka on kytketty keskusohjaimeen.Jokainen moduuli suorittaa tietyn toiminnon, kuten prosessoinnin tai signaalinkäsittelyn.Kuvassa havainnollistetaan, kuinka moduulit on järjestetty vierekkäin kokonaiseksi järjestelmäksi.Modulaariset PLC:t mahdollistavat moduulien lisäämisen tai poistamisen järjestelmävaatimusten muuttuessa.Tämä joustavuus tekee niistä sopivia keskikokoisiin ja suuriin automaatiojärjestelmiin.Laajennus voidaan tehdä ilman koko säätimen vaihtamista.Modulaariset PLC:t tukevat skaalautuvia ja mukautuvia ohjausratkaisuja.

Telineeseen asennettavat PLC:t

Kuva 6. Telineeseen asennettu PLC

Telineeseen asennettu PLC on suurikapasiteettinen ohjain, joka on suunniteltu suuriin ohjausjärjestelmiin.Se käyttää erillistä telinettä useiden toiminnallisten moduulien pitämiseen järjestetyssä rakenteessa.Kuvassa näkyvät moduulit, jotka on asennettu telineen jaettuun taustalevyyn.Telineeseen asennetut PLC:t tukevat suuria määriä signaaleja ja monimutkaisia ​​kokoonpanoja.Ne on rakennettu järjestelmiin, jotka vaativat suurta luotettavuutta ja pitkäkestoista toimintaa.Tämä rakenne mahdollistaa helpon huollon ja moduulien vaihdon.Telineeseen asennettavat PLC:t sopivat vaativiin automaatioympäristöihin.

Turva-PLC:t

Kuva 7. Turva-PLC

Turva-PLC on erikoistunut ohjain, joka on suunniteltu käsittelemään turvallisuuteen liittyviä ohjaustoimintoja.Se toimii erillään normaalista ohjauslogiikasta varmistaakseen luotettavan turvallisuuden.Kuvassa on esitetty suojaustehtäviin käytettävät suojamoduulit ja liitännät.Turva-PLC:t valvovat signaaleja ja ylläpitävät turvallisia järjestelmän tiloja, kun epänormaalit olosuhteet ilmenevät.Ne on rakennettu redundanssi- ja vianhavaitsemisominaisuuksilla.Turva-PLC:t varmistavat hallitut ja ennustettavat vasteet turvallisuuskriittisissä järjestelmissä.

PLC-ohjelmointikielet

Tikkaiden logiikka (LD)

Ladder Logic (LD) on graafinen PLC-ohjelmointikieli, joka on mallinnettu perinteisten releohjauspiirien mukaan.Se edustaa ohjauslogiikkaa kahden pystysuoran kiskon väliin sijoitettujen puolasten avulla, kuten sähköiset tikapuukaaviot.Koskettimia ja keloja käytetään ilmaisemaan loogisia ehtoja ja ohjaamaan toimintoja visuaalisella tavalla.Tämän rakenteen ansiosta ohjaussuhteet on helppo tunnistaa ja seurata.Tikaslogiikka osoittaa selvästi, kuinka loogiset ehdot yhdistetään ohjauspäätöksiksi.Tutun ulkoasunsa ansiosta sitä on helppo lukea myös aloittelijalle.LD:tä käytetään laajalti selkeän ja ylläpidettävän PLC-ohjauslogiikan luomiseen.

Toimintolohkokaavio (FBD)

Function Block Diagram (FBD) on lohkopohjainen PLC-ohjelmointikieli, jota käytetään esittämään ohjaustoimintoja visuaalisesti.Se järjestää ohjauslogiikan toiminnallisiksi lohkoiksi, jotka on yhdistetty signaalilinjoilla.Jokainen lohko suorittaa tietyn toiminnon, kuten loogisen käsittelyn, vertailun tai signaalin manipuloinnin.Lohkojen väliset yhteydet osoittavat, kuinka data kulkee ohjauslogiikan läpi.Tämä visuaalinen rakenne auttaa yksinkertaistamaan monimutkaisia ​​ohjaussuhteita.FBD sopii hyvin loogisten ja jatkuvien ohjaustoimintojen esittämiseen.Se tarjoaa selkeän ja jäsennellyn tavan rakentaa PLC-ohjelmia.

Strukturoitu teksti (ST)

Structured Text (ST) on korkean tason tekstipohjainen PLC-ohjelmointikieli.Se kuvaa ohjauslogiikkaa käyttämällä luettavia käskyjä, jotka on järjestetty jäsenneltyyn muotoon.Tämä lähestymistapa mahdollistaa monimutkaiset ehdot ja laskelmat ilmaista selkeästi.Strukturoitu teksti on hyödyllinen, kun ohjauslogiikka vaatii tarkkoja matemaattisia tai loogisia lausekkeita.Kirjallinen muoto auttaa järjestämään logiikan puhtaaseen ja loogiseen järjestykseen.Sitä käytetään yleisesti edistyneissä ja tietopohjaisissa ohjaussovelluksissa.

Ohjeluettelo (IL)

Instruction List (IL) on matalan tason PLC-ohjelmointikieli, joka perustuu lyhyisiin tekstikomentoihin.Se edustaa ohjauslogiikkaa käskyjen sarjana, joka suoritetaan määrätyssä järjestyksessä.Jokainen käsky suorittaa tietyn toiminnon ohjausdatalle.Tämä muoto on kompakti ja linjassa sen kanssa, miten ohjauskäskyjä käsitellään sisäisesti.IL tarjoaa suoran ja jäsennellyn tavan ilmaista perusohjauslogiikkaa.Se auttaa havainnollistamaan yksittäisten ohjaustoimintojen kulkua.Ohjeluettelot keskittyvät tiiviiseen ja järjestykseen logiikkaesitykseen.

Sekvenssifunktiokaavio (SFC)

Sequential Function Chart (SFC) on PLC-ohjelmointikieli, jota käytetään ohjauslogiikan järjestämiseen peräkkäisiksi vaiheiksi.Se edustaa prosesseja sarjana määriteltyjä vaiheita, jotka on yhdistetty siirtymillä.Jokainen vaihe määrittää tietyn toimintatilan ohjausjaksossa.Siirtymät osoittavat olosuhteet, jotka vaaditaan siirtymiseen vaiheesta toiseen.Tämän rakenteen ansiosta prosessin kokonaiskulku on helppo ymmärtää.SFC on ihanteellinen monivaiheisten ohjausjaksojen järjestämiseen.Se auttaa yksinkertaistamaan monimutkaisen prosessinohjauslogiikan rakennetta.

PLC-tulo- ja lähtölaitteet

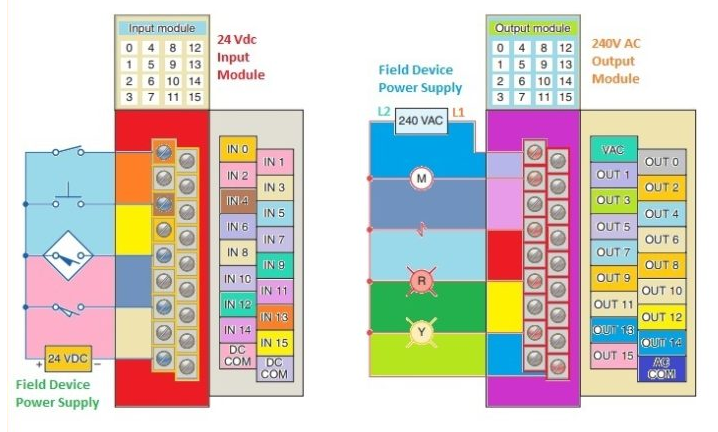

Kuva 8. PLC-tulo- ja -lähtölaitteet

PLC-tulo- ja -lähtölaitteet ovat ulkoisia komponentteja, jotka yhdistävät ohjaimen fyysiseen prosessiin.Tulolaitteet lähettävät signaaleja kentältä PLC:hen, kun taas lähtölaitteet vastaanottavat ohjaussignaaleja PLC:ltä.Kuten kuvasta näkyy, syöttölaitteet sisältävät antureita ja kytkimiä, jotka havaitsevat fyysiset olosuhteet.Lähtölaitteet sisältävät toimilaitteita, indikaattoreita ja moottoreita, jotka suorittavat toimintoja.Kaavio kuvaa kuinka kenttäsignaalit reititetään laitteiden ja ohjaimen välillä.Tämän vuorovaikutuksen avulla PLC voi seurata prosessia ja vaikuttaa siihen.Tulo- ja lähtölaitteet muodostavat viestintälinkin automaatiologiikan ja laitteiden välillä.

PLC:n käytön edut

PLC:t tarjoavat useita keskeisiä etuja, jotka tekevät niistä ihanteellisia teollisuusautomaatioon.

• Korkea luotettavuus ja vakaa toiminta vaativissa olosuhteissa

• Joustava ohjauslogiikka, jota voidaan muokata ohjelmiston avulla

• Vähemmän johdotusta verrattuna relepohjaisiin ohjausjärjestelmiin

• Nopeampi vianmääritys diagnostiikkaominaisuuksien avulla

• Helppo skaalautuvuus tukee järjestelmän laajentamista

PLC:iden sovellukset

1. Valmistus- ja kokoonpanolinjat

PLC:t ohjaavat kuljettimia, koneita ja automatisoituja työasemia.Ne varmistavat synkronoidun toiminnan ja tasaisen tuotannon.Niiden luotettavuus tukee jatkuvia valmistusprosesseja.

2. Prosessiteollisuus

Prosessilaitoksissa PLC:t hallitsevat muuttujia, kuten tasoa, virtausta ja lämpötilaa.Ne auttavat ylläpitämään vakaat käyttöolosuhteet.Tämä valvonta parantaa tuotteen yhtenäisyyttä ja prosessin turvallisuutta.

3. Rakennusautomaatiojärjestelmät

PLC:itä käytetään valaistuksen, ilmanvaihdon ja pääsyjärjestelmien ohjaamiseen.Ne mahdollistavat rakennustoiminnan keskitetyn seurannan.Tämä parantaa energiatehokkuutta ja järjestelmien koordinointia.

4. Virta- ja sähköjärjestelmät

PLC:t valvovat ja ohjaavat sähkö- ja käyttölaitteita.Ne tukevat sähköasemien ja käsittelylaitosten luotettavaa toimintaa.Niiden nopea reagointi parantaa järjestelmän vakautta.

5. Kuljetus ja infrastruktuuri

PLC:t hallitsevat signalointi-, valvonta- ja apujärjestelmiä.Ne auttavat ylläpitämään turvallisen ja ennakoitavan toiminnan.Tämä tukee laajamittaisen infrastruktuurin luotettavuutta.

PLC vs SCADA vs DCS

Parametri	PLC	SCADA	DCS
Ensisijainen rooli	Suora ohjaus	Valvonta ja valvonta	Hajautettu prosessiohjaus
Järjestelmän taso	Kenttätaso	Valvontataso	Prosessin taso
Ohjauksen suoritus	Kyllä	Ei	Kyllä
Järjestelmäarkkitehtuuri	Keskitetty	Keskitetty valvonta	Jaettu
Tyypillinen ohjausalue	Kone tai solu	Koko kasvinäkymä	Prosessiyksiköt
Tietojen käsittely	Hallitse tietoja	Laajamittainen data	Ohjaus ja tiedot
Käyttöliittymä	Minimaalinen	Graafinen HMI	Integroitu HMI
Järjestelmän monimutkaisuus	Matalasta keskikokoiseen	Keskikokoinen	Korkea
Verkkoriippuvuus	Matala	Korkea	Korkea
Redundanssituki	Rajoitettu	Ohjelmistopohjainen	Sisäänrakennettu
Laajennusmenetelmä	Modulaarinen I/O	Ohjelmiston skaalaus	Hajautetut solmut
Configuration Focus	Logiikka ohjaus	Visualisointi	Prosessin koordinointi
Huolto keskittyy	Laitteiston logiikka	Ohjelmistot ja tiedot	Koko järjestelmän
Integrointirooli	Ohjaussolmu	Valvontakerros	Ydinohjausjärjestelmä

Johtopäätös

PLC:t toimivat jatkuvasti lukemalla tuloja, käsittelemällä logiikkaa ja päivittämällä lähtöjä ohjatakseen koneita tarkasti ja johdonmukaisesti.Niiden laitteistorakenne, joustavat ohjaintyypit ja standardoidut ohjelmointikielet mahdollistavat järjestelmien suunnittelun sekä pieniin että suuriin automaatiotehtäviin.Yhdistämällä anturit ja toimilaitteet ohjauslogiikkaan, PLC:t antavat sinulle suoran hallinnan prosesseihin.Niiden luotettavuus, joustavuus ja laaja käyttö eri toimialoilla tekevät niistä teollisuusautomaation ydinteknologian.
