Avoimen silmukan vs. suljetun silmukan järjestelmä: keskeiset erot, toiminta, edut ja sovellukset

Avoimen ja suljetun silmukan järjestelmät selittävät, kuinka järjestelmä reagoi, kun annat sille syötteen.Tässä artikkelissa opit, mitä kukin järjestelmä tekee, miten se toimii ja miksi palaute on tärkeää tulosten hallinnassa.Näet myös, kuinka niiden komponentit ja sovellukset eroavat toisistaan.Näin sinun on helpompi ymmärtää, missä kutakin järjestelmää yleisesti käytetään.

Katalogi

Kuva 1. Avoin silmukka vs. suljetun silmukan järjestelmä

Mikä on avoimen silmukan järjestelmä?

Avoimen silmukan järjestelmä on ohjausjärjestelmä, jossa lähtöä ei valvota tai verrata tuloon.Ohjaustoimintoa sovelletaan yksinomaan annetun syötteen perusteella ottamatta huomioon järjestelmän tuottamaa todellista tulosta.Koska palautemekanismia ei ole, järjestelmä ei pysty havaitsemaan tai korjaamaan virheitä yksin.Kaikki vaihtelut tai häiriöt vaikuttavat suoraan ulostuloon ilman säätöä.Järjestelmän toiminta riippuu täysin ennalta määritetyistä asetuksista tai kalibroinnista.Avoimen silmukan ohjausjärjestelmät määritellään tyypillisesti niiden yksinkertaisuuden ja automaattisen virheenkorjauksen puutteen perusteella.

Mikä on suljetun silmukan järjestelmä?

Suljetun silmukan järjestelmä on ohjausjärjestelmä, joka jatkuvasti vertaa todellista lähtöä haluttuun tuloon takaisinkytkennän avulla.Tulon ja lähdön välinen ero, jota kutsutaan virhesignaaliksi, määrää ohjaustoiminnon.Tämä palautepohjainen vertailu antaa järjestelmän reagoida automaattisesti poikkeamiin.Säädin säätää tehoaan vähentääkseen tai poistaakseen virheen.Tämän seurauksena järjestelmä pysyy lähempänä haluttua suorituskykyä.Suljetun silmukan järjestelmät määritellään niiden kyvyn perusteella itsesäätää palautetta.

Avoimen silmukan vs. suljetun silmukan järjestelmän komponentit

Komponentti	Avaa silmukka Järjestelmä	Suljettu Loop-järjestelmä
syöttö / Viitesignaali	Käyttää syöttöä käynnistää toiminnan, mutta sitä ei verrata ulostuloon.	Käyttää syöttöä jota verrataan jatkuvasti todelliseen tuottoon.
Ohjain	Lähettää kiinteän ohjaustoimintoa vain syötteen perusteella.	Säätää ohjata toimintaa jatkuvasti palautteen perusteella.
Toimilaite / Ohjauselementti	Toimii ohjaimen käskyn mukaan ilman vahvistusta.	Muokkaa sen järjestelmästä saaman palautteen perusteella.
Lähtö / Prosessi	Lähtö on valmistettu, mutta ei mitattu tai korjattu.	Lähtö on seurataan ja korjataan vastaamaan haluttua arvoa.
Anturi / Mittauslaite	Anturia ei ole käytetään tuotoksen mittaamiseen.	Anturit mittaa ulostulo ja lähetä tiedot ohjaimelle.
Palaute Polku / vertailija	Ei palautetta polun tai virheen vertailu.	Palautepolku ja vertailija ovat välttämättömiä virheiden havaitsemiseksi.

Kuinka avoimen ja suljetun silmukan järjestelmä toimii?

Open Loop System

Kuva 2. Avoimen silmukan järjestelmän lohkokaavio

Avoimen silmukan järjestelmä toimii käsittelemällä tulosignaalia tarkistamatta tuloksena olevaa lähtöä.Kuten kuvasta näkyy, tulo syötetään suoraan säätimeen, joka tuottaa ohjaussignaalin.Tämä aktivointisignaali lähetetään laitokseen tai käsittelyjärjestelmään lähdön tuottamiseksi.Lähtö liikkuu vain eteenpäin, eikä sitä palauteta ohjaimelle missään muodossa.Koska takaisinkytkentäpolkua ei ole, ohjaimella ei ole tietoa todellisesta lähdöstä.Järjestelmä suorittaa toimintansa loppuun, kun tulos on tuotettu, riippumatta siitä, vastaako se aiottua tulosta.

Suljetun silmukan järjestelmä

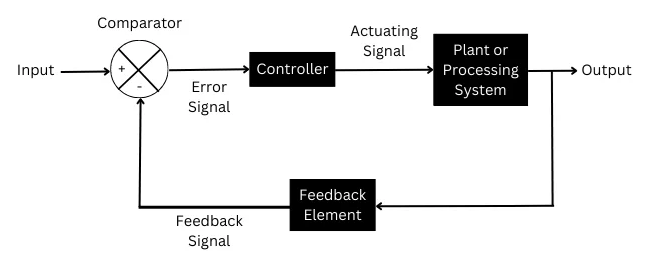

Kuva 3. Suljetun silmukan järjestelmän lohkokaavio

Suljetun silmukan järjestelmä toimii jatkuvasti vertaamalla lähtöä tuloon järjestelmän vasteen ohjaamiseksi.Kuvassa tulo lähetetään ensin komparaattoriin, jossa sitä verrataan lähdön takaisinkytkentäsignaaliin.Tämä vertailija tuottaa virhesignaalin, joka edustaa eroa halutun tulon ja todellisen lähdön välillä.Virhesignaali lähetetään sitten ohjaimelle, joka muodostaa asianmukaisen ohjaussignaalin.Tämä aktivointisignaali ohjaa laitosta tai käsittelyjärjestelmää tuottamaan lähdön.Lähtö syötetään takaisin palauteelementin kautta komparaattoriin muodostaen täydellisen silmukan, joka mahdollistaa jatkuvan säädön.

Avoimen silmukan vs. suljetun silmukan järjestelmän sovellukset

Sovellus Alue	Avaa silmukka Järjestelmä	Suljettu Loop-järjestelmä
Kotitalous Kodinkoneet	Pesu koneet (ajastinpohjaiset): Toimii tietyn ajan ilman tehon tarkistamista.	Termostaatit ilmastointilaitteissa ja jääkaapeissa: Säädä lämpötila palautteen avulla.
Lämmitys ja Ruoanlaitto	Mikroaaltouuni uunit (aikaohjattu): Lämmitys riippuu vain esiasetetusta ajasta.	Lämpötilaohjattu uunit: Säädä lämpöä antureilla.
Liikenne ja Kuljetus	Kiinteä aika Liikennevalot: Muuta signaaleja esiasetetun ajoituksen perusteella.	Risteily ohjausjärjestelmät: Säilytä ajoneuvon nopeus palautetta käyttämällä.
Teollinen Koneet	Kuljetin hihnat: Käy tasaisella nopeudella ilman kuormituksen valvontaa.	Teollinen moottorin nopeuden säätö: Säilyttää nopeuden vaihtelevilla kuormituksilla.
Tehoa ja Sähköjärjestelmät	Perus akku laturit: Syötä kiinteä jännite tai virta.	Automaattinen jännitesäätimet (AVR): Säilytä vakaa lähtöjännite.
Automaatio ja Control	Ajastinpohjainen kastelujärjestelmät: Käytä esiasetettujen kestojen ajan.	PLC-pohjainen prosessinohjausjärjestelmät: Säädä toimintaa anturin takaisinkytkennän avulla.
Robotiikka ja Liikeohjaus	Yksinkertainen toistuvat koneet: Suorita kiinteitä liikkeitä.	Servo moottorit ja robottikädet: Hallitse asentoa ja nopeutta tarkasti.
Neste ja Tason hallinta	Manuaalinen vesi pumput: toimivat ilman pinnankorkeuden tunnistusta.	Automaattinen vedenpinnan säätimet: Käynnistä ja pysäytä pumput palautteen perusteella.

Avoimen ja suljetun silmukan järjestelmän edut

Open Loop -järjestelmän edut

• Yksinkertainen muotoilu ja helppo ymmärtää

• Alhaiset kustannukset, koska komponentteja on vähemmän

• Nopea vasteaika

• Helppo rakentaa ja huoltaa

• Ei tarvita antureita tai takaisinkytkentäelementtejä

• Vakaa toiminta ilman takaisinkytkennän aiheuttamia värähtelyjä

• Ihanteellinen kiinteisiin ja ennakoitaviin käyttöolosuhteisiin

Suljetun silmukan järjestelmän edut

• Suuri tarkkuus jatkuvan palautteen ansiosta

• Automaattinen virheiden tunnistus ja korjaus

• Ulkoiset häiriöt vaikuttavat vähemmän

• Parempi suorituskyky vaihtelevissa kuormitusolosuhteissa

• Parempi luotettavuus ja johdonmukaisuus

• Kyky stabiloida epävakaita prosesseja

• Soveltuu monimutkaisiin ja tarkkoihin sovelluksiin

Avoimen ja suljetun silmukan järjestelmien haitat

Avoimen silmukan järjestelmän haitat

• Ei palautetta, joten virheitä ei voida korjata

• Alempi tarkkuus kuin suljetun silmukan järjestelmät

• Erittäin herkkä häiriöille ja parametrien muutoksille

• Tulos riippuu täysin kalibroinnista

• Huono sopeutumiskyky muuttuviin olosuhteisiin

• Ei sovellu monimutkaiseen tai tarkkaan ohjaukseen

Suljetun silmukan järjestelmän haitat

• Monimutkaisempi suunnittelu ja toteutus

• Korkeammat kustannukset antureiden ja palautekomponenttien ansiosta

• Vaatii säännöllistä huoltoa ja kalibrointia

• Hitaampi vastaus palautteen käsittelyn ansiosta

• Epävakauden tai värähtelyjen vaara, jos se on huonosti suunniteltu

• Palauteelementtien epäonnistuminen voi vaikuttaa järjestelmän suorituskykyyn

Open Loop System vs Closed Loop System

Parametri	Avaa silmukka Järjestelmä	Suljettu Loop-järjestelmä
Palaute Läsnäolo	Ei palautetta polkua käytetään.	Palautepolku on tärkeä osa järjestelmää.
Ohjaus Toiminta	Hallitse toimintaa riippuu vain tulosignaalista.	Ohjaus toiminta riippuu tulon ja lähdön välisestä virheestä.
Virhe Korjaus	Virheitä ei voi tehdä havaitaan tai korjataan automaattisesti.	Virheet ovat havaitaan ja korjataan jatkuvasti.
Tarkkuus	Matala tarkkuus palautteen puuttumisen vuoksi.	Korkea tarkkuus jatkuvan takaisinkytkennän ansiosta.
Monimutkaisuus	Yksinkertainen järjestelmä rakenne ja muotoilu.	Monimutkaisempi antureiden ja takaisinkytkentäpiirien vuoksi.
Vakaus	Luonnollisesti vakaa kiinteissä olosuhteissa.	Vakaus riippuu oikeasta palautesuunnittelusta.
Vastausaika	Nopeammin vastausta, koska palautetta ei käsitellä.	Hieman hitaampi palaute- ja vertailuprosessin vuoksi.
Häiriö Käsittely	Hyvin ulkoisten häiriöiden vaikutuksesta.	Vaikuttaa vähemmän koska palaute kompensoi häiriöitä.
Luotettavuus	Vähemmän luotettava kun käyttöolosuhteet muuttuvat.	Luotettavampi vaihtelevissa olosuhteissa.
Anturi Vaatimus	Anturit ovat ei vaadita.	Anturit ovat tarvitaan tuotoksen mittaamiseen.
Huolto	Helppoa ylläpitää yksinkertaisen rakenteen ansiosta.	Vaatii säännöllinen huolto ja kalibrointi.
Sopeutuvuus	Köyhä sopeutumiskyky kuormitukseen tai ympäristön muutoksiin.	Korkea sopeutumiskykyä muutoksiin ja häiriöihin.

Johtopäätös

Avoimen silmukan järjestelmät ovat yksinkertaisia ja edullisia, mutta ne eivät voi korjata virheitä, koska ne eivät käytä palautetta.Suljetun silmukan järjestelmät käyttävät palautetta lähdön säätämiseen, mikä tekee niistä tarkempia ja luotettavampia.Erot komponenteissa, toiminnassa, eduissa ja rajoituksissa osoittavat, kuinka palaute vaikuttaa järjestelmän toimintaan.Näiden järjestelmien välillä valinta riippuu vaaditusta tarkkuudesta, monimutkaisuudesta, kustannuksista ja käyttöolosuhteista.
