Pienjännite CMOS (LVCMOS): Kattava opas tekniikkaan, suunnitteluun ja sovelluksiin

Tämä opas tutkii matalan jännitteen CMOS (LVCMOS) -tekniikkaa, joka on keskeinen innovaatio nykyaikaisessa elektroniikassa, joka auttaa vähentämään virrankulutusta ja tukemaan kestävää suunnittelua.Se kattaa CMOS -tekniikan perusteet, käytännön suunnitteluvinkit ja sen sovellukset kuluttaja- ja teollisuuslaitteissa.

Luettelo

CMOS -tekniikan ymmärtäminen

CMOS (komplementaarinen metallioksidipemiconductor) -tekniikka on digitaalisen logiikan ydin, joka yhdistää PMOS- ja NMOS-transistorit suuren melunkestävyyden, vähäisen virrankulutuksen ja tehokkaan energianhallinnan aikaansaamiseksi.Sen kyky vaihtaa logiikkatilojen välillä minimaalisella tehonhäviöllä tekee siitä paremman kuin vanhemmat tekniikat, kuten TTL (transistoritransistorilogiikka), tarjoamalla parempia melumarginaaleja ja korkeamman syöttöimpedanssin.Tavalliset CMOS -mallit, kuten 3,3 V ja 2,5 V LVCMOS, mukautuvat erilaisiin jännitevaatimuksiin, parantaen yhteensopivuutta ja järjestelmän suorituskykyä.Kuitenkin haasteet, kuten salpa-ilmiöt, aiheuttavat virheellisen syöttöjännitteen, osoittavat kuitenkin huolellisen piirisuunnittelun tarpeen kestävyyden varmistamiseksi.Teknisten etujensa lisäksi CMOS-innovaatio vastaa kestävän kehityksen tavoitteita, vähentämällä energiankulutusta ja lämpölähtöä tukemaan ympäristöystävällisiä elektronisia kehityksiä.

Lukkiilmiö

Lukitusilmiö esiintyy CMOS-piireissä, kun nykyisen äkillinen piikki aiheuttaa sisäisen voimankulutuksen nousun hallitsemattomasti.Tämä ehto jatkuu, kunnes virtalähde keskeytyy.Virta voi ylittää 40 mA, mikä uhkaa sirun vakautta ja tekee välittömiä toimenpiteitä ongelman ratkaisemiseksi.

Kuinka estää lukitusilmiö?

Useat menetelmät voivat estää tämän vahingollisen tilan:

• Kiinnityspiirit: Aseta kiinnityspiirit tuloon ja ulostuloon.Nämä piirit pitävät jännitettä turvallisissa rajoissa suojaamalla sirua vaarallisilta jännitetasoilta, jotka saattavat laukaista lukituksen.

• Irrotuspiirit: Lisää irrotuspiirit virtatuloihin.Nämä piirit vähentävät äkillisiä jännitteen nousuja tasoittamalla vaihtelut, mikä parantaa piirin vakautta.

• Virran rajoittavat vastukset: Käytä virran rajoittavaa vastusta VDD: n ja ulkoisen virtalähteen välillä.Tämä yksinkertainen ratkaisu hallitsee virran virtausta, pitäen sen turvallisissa rajoissa ja estävät piikkejä, jotka voivat johtaa lukitukseen.

• Useiden virtalähteiden hallinta: Virtalähteiden asianmukainen hallinta voi myös auttaa vähentämään lukitusriskiä.

• Virran ajoitusprotokollat: Seuraa jäsenneltyjä voimansiirto- ja virrankäyttömenetelmiä.Kytke virtakäyttöinen CMOS -piiri ennen syöttösignaalien tai kuormitusten käyttöä.Suljettaessa irrota tulot ja lataukset ensin.Nämä vaiheet parantavat luotettavuutta ja estävät lukituksen.

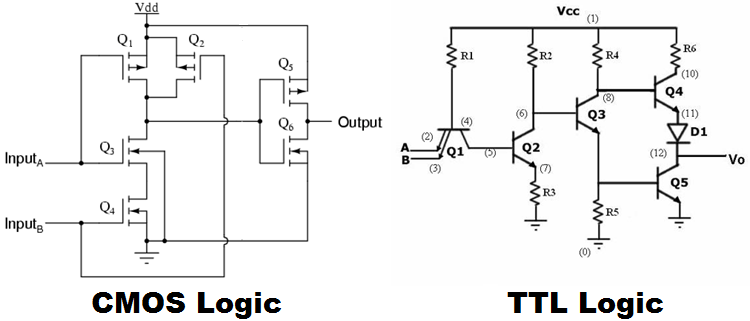

TTL -piirin ja CMOS -piirin vertailu

TTL (transistor-transistorien logiikka) piirit ovat nopeita, virranlähtöisiä laitteita, joissa on vähän siirtoviiveitä (5-10 nanosekuntia), mutta suuren virrankulutuksen, mikä tekee niistä vähemmän ihanteellisia energiaherkkiin sovelluksiin.Toisaalta CMO: t (komplementaariset metallioksidi-puolijohde) -piirit toimivat jännitekontrollilla, mikä tekee niistä energiatehokkaita, mutta hitaampia (25-50 nanosekuntia).Vaikka TTL: n nopeus sopii aikakriittisiin tehtäviin, CMOS: n tehokkuus on edullinen akkukäyttöisille tai lämpörajoitetuille laitteille.Valinta näiden kahden välillä riippuu usein nopeuden ja energian käytön välisestä kompromissista.Monet yhdistävät molemmat tekniikat järjestelmän suorituskyvyn optimoimiseksi, hyödyntämällä TTL: ää nopeuskriittisiin komponentteihin ja CMO: iin energiatehokkaiden alueiden suhteen luomalla mukautuvia ja kestäviä ratkaisuja.
