LM2576T -jännitesäädin: Pinout, Circuit Design ja yksityiskohtaiset tietotarvikkeet

Nykyaikaisissa elektronisissa malleissa tehokas jännitesäätely varmistaa luotettavan ja vakaan virtalähteen eri komponenteille.Monoliittisten integroitujen säätimien LM2576T-sarja on erittäin monipuolinen ratkaisu askeleiden kytkentäsovelluksiin, jotka tunnetaan yleisesti nimellä Buck Converter.Tässä artikkelissa tutkitaan LM2576T: n keskeisiä ominaisuuksia, käytännöllisiä sovelluksia ja suunnittelun näkökohtia, jotka tarjoavat näkemyksiä sen toteutuksesta ja todellisesta suorituskyvystä.Käytetäänkö kulutuselektroniikassa, virtalähteissä tai teollisuusautomaatiossa, tämän säätimen tehokkuus ja sopeutumiskyky tekevät siitä arvokkaan työkalun virranhallintajärjestelmien optimoimiseksi.

Luettelo

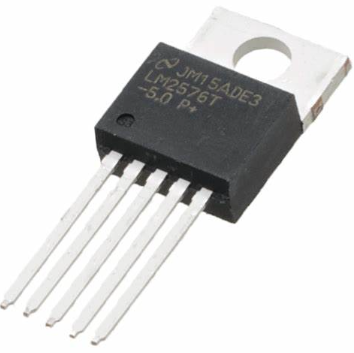

Yleiskatsaus LM2576T: stä

Se LM2576T Sarja sisältää monoliittiset ICS: n, joka on suunniteltu helpottamaan askel alaspäin kytkentäsäätimien luomista.Näillä IC: llä on erinomaiset viiva- ja kuormitussäätelyominaisuudet, jotka saavat tehokkaasti 3,0 A. -kuormitukset, joita on saatavana kiinteinä lähtöjännitteinä 3,3 V, 5,0 V, 12 V ja 15 V, samoin kuin säädettävä versio, LM2576T vähentää riippuvuutta ulkoisestaKomponentit virtalähteen sovelluksissa.

LM2576T-sarjan määrittelevä ominaisuus on sen tehokas kytkentämoodin virtalähdetoiminto, joka vähentää huomattavasti lämmön hajoamista.Tämä ominaisuus poistaa usein jäähdytyselementtien tarpeen, helpottaen lämpösuunnitteluprosessia ja leikkaamalla järjestelmän kokonaiskustannukset.Tehokas lämmönhallinta ei vain pidennä laitteen elinkaarta, vaan varmistaa myös järjestelmän luotettavuuden, mikä on enimmäkseen tiivistä kompakteissa tai tiheästi asutuissa piirilevyissä.

LM2576T sisältää taattua ± 4% lähtöjännitetoleranssi ja ± 10% oskillaattorin taajuustoleranssi.Näillä eritelmillä on erityinen merkitys sovelluksissa, jotka priorisoivat tarkkuuden ja vakauden.LM2576T-sarja sisältää useita sisäänrakennettuja suojausominaisuuksia ulkoinen sammutus, pyöräilyvirran rajoittaminen ja lämpöhäiriö.Nämä suojaukset ovat hyödyllisiä sekä sääntelijän että kytkettyjen komponenttien turvaamisessa, peilaavan teollisuuden käytäntöjä, joissa käytetään redundantteja suojausmekanismeja rutiininomaisesti.Tällaiset puolustuskerrokset parantavat elektronisten mallien kestävyyttä ja luotettavuutta, mikä estää katastrofaalisia vikoja.

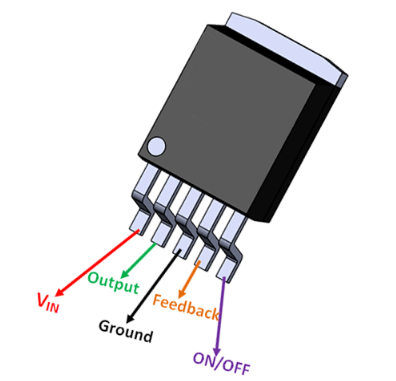

LM2576T -nastakokoonpano

Pinanumero	Nimeä	Kuvaus
1	Virallinen	Tämä nasta on LM2576: n positiivinen syöttösyöttö Asteittainen kytkentäsäädin.Sopivan tulon ohituskondensaattorin on oltava Esitä jännitteen transienttien minimoimiseksi ja kytkentävirtojen toimittamiseksi sääntelijän tarvitsee.
2	Tulos	Tämä on sisäisen kytkimen emitteri.Se Tämän lähtökytkimen kylläisyysjännite (VSAT) on tyypillisesti 1,5 V. Piirilevy Tähän nastaan ​​kytketty alue tulisi minimoida kytkennän vähentämiseksi Herkät piirit.
3	Hölynpöly	Piirin maappari.Katso tulostettu piirilevy Asetteluohjeet asianmukaisiin maadoituskäytäntöihin.
4	Palaute	Tämä tappi havaitsee säännellyn lähtöjännitteen täydelliseksi Palautteen silmukka.Signaali jaetaan sisäisen vastuksen jakajan avulla Verkko (R2, R1) ja sovellettu virhevahvistimeen.Säädettävissä Versio, tämä nasta mahdollistaa lähtöjännitteen ohjelmoinnin ulkoisen vastuksen kautta verkko.
5	Päälle/pois	Tämä nasta antaa kytkentäsäätimen piirin olla Sammuta logiikkatason signaaleilla, vähentämällä kokonaistulon syöttövirtaa noin 80 µA.Jännite, joka on yli 1,4 V (jopa +VIN), sammuttaa Säädintä, kun taas alempi jännite pitää sen päällä.

LM2576T CAD -suunnittelu

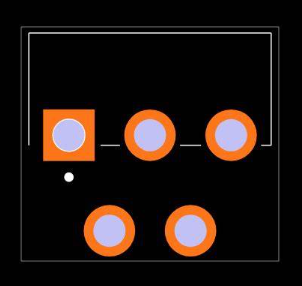

Pcb -jalanjälki

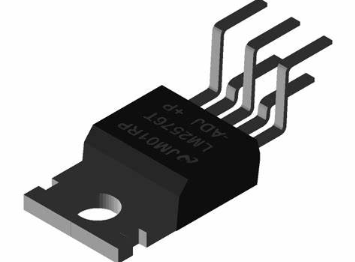

3D -visualisointi

LM2576T-ydinominaisuuksien perusteellinen analyysi

Ominaisuus	Yksityiskohdat
Saatavilla olevat versiot	3,3 V, 5,0 V, 12 V, 15 V ja muuttujan lähtö
Lähtöjännitealue	1,23 - 37 V ± 4% (enimmäisviiva- ja kuormitusolosuhteet)
Taattu lähtövirta	3.0 a
Tulojännitealue	Leveä tulojännitealue
Vaadittavat ulkoiset komponentit	Vain 4 ulkoista komponenttia
Oskillaattorin taajuus	52 kHz kiinteän taajuuden sisäinen oskillaattori
Sammutuskyky	TTL -sammutusominaisuus, pienitehoinen valmiustila
Tehokkuus	Korkea hyötysuhde
Induktorit	Käyttää yleisesti saatavilla olevia vakioinduktoreita
Suojaominaisuudet	Lämmön sammutus ja virran rajojen suojaus
Kosteuden herkkyystaso (MSL)	MSL = 1
Paketin saatavuus	PB - vapaat paketit saatavilla

Tekniset eritelmät

Tyyppi	Parametri
Elinkaaren tila	Aktiivinen (viimeksi päivitetty: 1 viikko sitten)
Tehtaan läpimenoaika	4 viikkoa
Asentaa	Reiän läpi
Asennustyyppi	Reiän läpi
Paketti / kotelo	TO-220-5 muodostuneet liidit
Nastat	5
Käyttölämpötila	-40 ° C ~ 125 ° C TJ
Pakkaus	Putki
Julkaistu	2000
JESD-609-koodi	E3
Pbfree -koodi	Kyllä
Osien tila	Aktiivinen
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Päätteiden lukumäärä	5
ECCN -koodi	Ear99
Terminaalipinta	Tina (SN)
Terminaalin sijainti	SIKSAK
Huippukäyttölämpötila (CEL)	260 ° C
Aika@Peak Reflow -lämpötila-max (t)	40 sekuntia
Perusosanumero	LM2576
Funktio	Alaspäin suuntautuva
Tulosten lukumäärä	1
Tehokkuus	77%
Lähtöjännite	5V
Lähtötyyppi	Kiinteä
Max -lähtövirta	3a
Toimitusjännite	40 V
Jännite - tulo (min)	7V
Syöttöjännite - nom	12 V
Analoginen IC - Muu tyyppi	Kytkentäsäädin
Lähtökokoonpano	Positiivinen tai negatiivinen
Max -lähtöjännite	5V
Topologia	Pukki
Hallintatila	Jännite
Taajuus - kytkentä	52 kHz
Halogeenivapaa	Halogeenivapaa
Hallintatekniikka	Pulssin leveysmodulaatio
Synkroninen tasasuuntaaja	Ei
Min lähtöjännite	5V
Lähtöjännite	5V
Korkeus	9,271 mm
Pituus	10,54 mm
Leveys	4,572 mm
Saavuttaa SVHC: n	Ei svhc
ROHS -tila	ROHS3 -yhteensopiva
Lyijyvapaa	Lyijyvapaa

Vertailukelpoiset komponentit

Osanumero

Valmistaja

Paketti / kotelo

Nastat

Tulosten lukumäärä

Max -lähtövirta

Taajuus - kytkentä

Tulojännite (NOM)

Jännite - tulo (min)

Min lähtöjännite

Lähtöjännite

Lähtöjännite

Max -lähtöjännite

Tehokkuus

LM2576TV-5G

Puolijohteessa

TO-220-5 muodostuneet liidit

5

1

3a

52 kHz

12 V

7 V

5 V

5 V

5 V

5 V

77%

LM2576T-ADJ

Puolijohteessa

TO-220-5

5

1

3a

52 kHz

12 V

7 V

1,23 V

-

-

37 V

77%

LM2576T-5.0/NOPB

Texas Instruments

TO-220-5

5

1

3a

-

12 V

7 V

5 V

5 V

5 V

5.25 V

77%

LM2576T-ADJG

Puolijohteessa

TO-220-5

5

1

3a

-

12 V

-

4,8 V

5 V

5 V

5.2 V

77%

LM2576T-005G

Puolijohteessa

TO-220-5

5

1

3a

-

12 V

7 V

-

-

-

37 V

77%

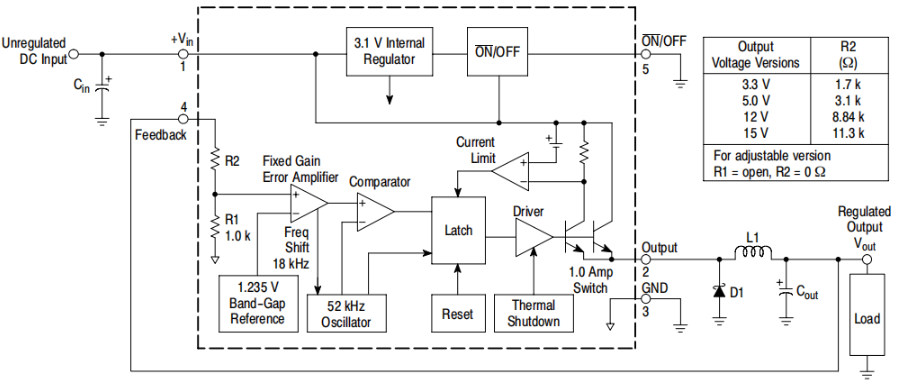

LM2576T Kaavio kaavio

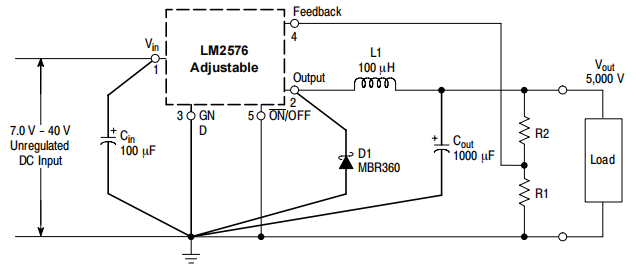

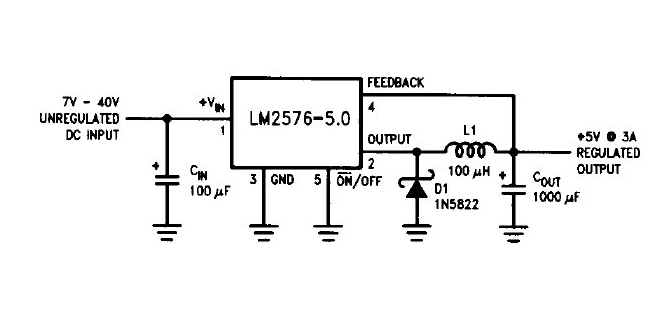

LM2576T Tyypillinen käyttö

LM2576T Testauspiiri

Kiinteä jännitesäyttö

100 μF, 75 V, alumiinielektrolyyttinen

1000 μF, 25 V, alumiinielektrolyyttinen

Schottky, MBR360

100 μh, Pulse Eng.P92108

2,0 kΩ, 0,1%

6,12 kΩ, 0,1%

Kiinteän jännitesälän saavuttamiseksi käytetään erityisiä komponentteja.

• Alumiinielektrolyyttiset kondensaattorit: Nämä kondensaattorit tarjoavat vaaditun suodatuksen jännitteen vaihtelemiseksi.100 μF ja 1000 μF -kondensaattorit valitaan niiden kyvyn käsittelemiseksi käsittelemään erilaisia ​​jännitetasoja, stabiloimalla piiri vaihtelevien kuormitusten alla.

• Schottky -diodi (MBR360): Tunnettu matalasta eteenpäin jännitteen pudotuksesta, tämä diodi auttaa minimoimaan tehonhäviöitä, jotka auttavat virtalähteen tehokasta toimintaa.

• Suuret tarkkuusvastukset (0,1% toleranssi): Vastuksella 2,0 kΩ ja 6,12 kΩ, tarkkuus on aktiivinen yhdenmukaisen jännitehontuotannon ylläpitämiseksi.Tämä tarkka toleranssi heijastaa kertynyttä viisautta, että tarkkuus voi lieventää ajautumista ja parantaa operatiivista luotettavuutta.

Muuttuvan jännitteen lähtö

Vout = vref (1,0 + R2/R1)

R2 = R1 (VOUT/VREF - 1,0)

VREF = 1,23 V, R1 = 1,0 kΩ - 5,0 kΩ

Muuttuvan jännitehontuotannon tuottamiseksi luotamme yhtälöön.

• VOUT = VREF (1,0 + R2/R1): Täällä VREF -asetettuna 1,23 V: llä, lähtöjännite voidaan virittää hienosti valitsemalla sopivat arvot R1: lle ja R2: lle 1,0 kΩ - 5,0 kΩ -alueella.

• R2 = R1 (VOUT/VREF - 1,0): Tämä kaava mahdollistaa tarkan säädön ja joustavuuden, joka on samanlainen kuin sovellukset, joissa jännitesäätelyn mukauttaminen on välttämätöntä.

PCB: n asettelun näkökohdat

Kytkentäsäätimissä tehokas PCB -asettelu on hallitseva kytkentävirtojen ohimenevän luonteen vuoksi, joka voi aiheuttaa sähkömagneettisia häiriöitä (EMI) ja häiritä toimintoja.

• Induktanssin ja maan silmukoiden minimointi: Pidä lyijyt lyhyinä ja käytä yhden pisteen maadoitusta tai maatasoa.Tämä käytäntö vakauttaa piirin ja minimoi mahdolliset meluongelmat.

• Tappi 2 ja palautteen johdotus: PIN -arvoon 2 (sisäkytkimen emitter) on minimoitava alue, ja palautteen johdotus on pidettävä mahdollisimman lyhyenä melun häiriöiden vähentämiseksi.

• Ohjelmointivastusten sijoittaminen: Erityisesti säädettävissä versioissa ohjelmointivastukset tulisi sijoittaa lähelle säädintä varmistaaksesi tarkkojen jännitesäädöt, estäen jännitekasput tai melut vinoutumasta lähtöä.

Korkeataajuinen melu ja EMI

Korkean taajuuden melun vaikutusta ei voida yliarvioida käytännöllisissä malleissa.Kompakti, matalan induktanssin PCB-asettelujen varmistaminen on vakiokäytäntö tehokkuuden ja luotettavuuden lisäämiseksi.Yhden pisteen maadoituksen tai maatason hyödyntäminen auttaa luomaan vakaan vertailupisteen, vähentäen siten melua.

Palautussilmukka

Palautteen silmukan eheyden ylläpitämistä käytetään luotettavaan suorituskykyyn.Sijoittamalla ohjelmointivastuksia säätimen lähellä, signaalin tarkkuus säilyy, varmistamalla, että mahdollinen kohina tai jännitteen pudotus ei vääristä toivottua lähtöä.Tämä tietoinen sijoitus korostaa huolellista huomiota yksityiskohtiin, jotka erottavat tehokkaan piirisuunnittelun.

Vaihtoehdot LM2576T: lle

Osanumero	Kuvaus	Valmistaja
LM2576HVT-ADJ	IC 7.5 Kytkentäsäädin, 63 kHz kytkentä Freq-Max, PSFM5, TO-220, 5-nastainen, kytkentäsäädin	Kansallinen puolijohdeyhtiö
LM2576TV-ADJG	7.5a kytkentäsäädin, 63 kHz kytkentä freq-max, PZFM5, lyijyvapaa, 220, 5-nasta	Rochester Electronics LLC
LM2576HVT-ADJ/NOPB	Yksinkertainen Switcher® 4V - 60 V, 3A matala komponentin lukumäärä Välitön säädin 5-220 -40-125	Texas Instruments
LM2576BT	Kytkentäsäätimen jännitemade 7.5A 63KHz kytkentä Freq-max bipolaarinen PSFM5	Micrel Inc

LM2576t Yleiset sovellukset

LM2576T toimii erittäin mukautuvana ja luotettavana DC-DC-muunnin, joka löytää jatkuvasti sen roolin erilaisissa sovelluksissa.Se tarjoaa tyylikkään ratkaisun jännitteen vähentämiseksi tehokkaasti, mikä tekee siitä suositun valikoiman laajalle valikoimalle elektronisia laitteita ja järjestelmiä.

Mikrokontrollerien virtalähde

LM2576T: tä käytetään usein mikrokontrollerien virrankäyttöön, lähinnä sulautettuihin järjestelmiin.Sen kyky ylläpitää vakaa lähtöjännite on hyödyllinen näiden herkän komponentin luotettavalle toiminnalle.Vakaa virtalähde parantaa huomattavasti mikrokontrolleripohjaisten järjestelmien luotettavuutta ja suorituskykyä.Nämä järjestelmät löytävät sovelluksia teollisuusautomaatiosta, kulutuselektroniikasta ja autoteollisuudesta.

Akkukäyttöiset laitteet

Akkukäyttöisissä laitteissa, kuten kannettavissa mediasoittimissa, kädessä pidettävä pelikonsolit ja lääketieteelliset instrumentit, akun kestäminen on hallitseva huolenaihe.LM2576T: n tehokkuus minimoi virranhäviön, pidentäen siten akun käyttöikää.Etälääketieteellisille laitteille tehokas virranhallinta on aktiivinen pitkittyneille toimintajaksoille ilman, että usein ladataan.

Televiestintälaitteet

Televiestintäinfrastruktuuri vaatii vankkaa ja tehokasta jännitesäätelyä.LM2576T sisällytetään usein televiestintälaitteiden virtalähteisiin yhdenmukaisen suorituskyvyn varmistamiseksi.Luotettava jännitesäätely estää viestinnän jakautumisia ja parantaa televerkkojen yleistä vakautta.Tämä vakaa toimenpide on vakava solutornissa ja tukiasemissa, joissa keskeytymätön palvelu on hallitseva.

LED -valaistusjärjestelmät

LED -valaistusjärjestelmät saavat huomattavia etuja LM2576T: n kyvystä tarjota tasaista ja tehokasta voimaa.Riippumatta siitä, käytettiin asuin-, kaupallisessa tai autovalaistuksessa, muuntimet takaavat vakiovirran LEDille, mikä vahvistaa niiden pitkäikäisyyttä ja suorituskykyä.Älykkäissä valaistusjärjestelmissä tarkka jännitesäätö mahdollistaa adaptiiviset valaistusratkaisut, jotka säätävät kirkkautta ympäristön olosuhteiden perusteella, mikä parantaa energiatehokkuutta.

Teollisuusautomaatio

Teollisuusautomaatiossa LM2576T valtaa erilaisia ​​antureita, toimilaitteita ja hallintayksiköitä.Sen tehokkuus ja luotettavuus edistävät vähentynyttä seisokkeja ja parannetun energiatehokkuuden automatisoiduissa järjestelmissä.Luotettavien jännitesäiliöiden toteuttaminen teollisuusasetuksissa voi vähentää huomattavasti ylläpitokustannuksia ja lisätä järjestelmän käyttöaikaa, mikä parantaa toiminnan tehokkuutta.

Kulutuselektroniikka

LM2576T: n läsnäolo kulutuselektroniikassa, mukaan lukien kannettavat tietokoneet, tabletit ja älypuhelimet, korostaa sen laajaa hyödyllisyyttä.Näihin laitteisiin käytetään tehokasta tehonsäädäntöä, koska se vaikuttaa suoraan niiden suorituskykyyn ja kokemukseen.Johdonmukainen jännitehuolto voi parantaa akun kestoa ja laitteen suorituskykyä, mikä tekee kulutuselektroniikasta luotettavamman.

Uusiutuvan energian järjestelmät

LM2576T: n integraatio uusiutuvien energialähteiden ratkaisuihin, kuten aurinkoenergian muuntajiin ja tuulienergiajärjestelmiin, on tärkeä tekijä energian valjautumisessa ja säätelyssä.Tehokkaalla jännitesäätelyllä on avainrooli näiden järjestelmien suorituskyvyn optimoinnissa.Aurinkovoimahovelluksissa LM2576T auttaa aurinkopaneelilta korjatun energian maksimoimiseen varmistamalla optimaalisen jännitteen tason ylläpidon.

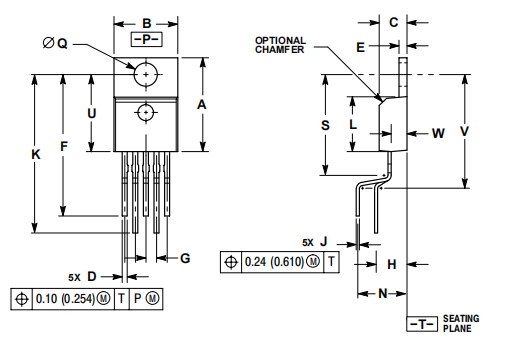

LM2576T -pakkaustiedot

HIMMEÄ	Tuumaa		Millimetrit
	(Min)	(Max)		(Min)	(Max)
Eräs	0,572	0,613		14.529	15.57
B -	0,390	0,415		9.906	10.541
C	0,170	0,180		4.318	4.572
D -d	0,025	0,038		0,635	0,965
E	0,048	0,055		1.219	1.397
F	0,850	0,935		21.590	23.749
G	0,067 BSC			1,702 BSC
H	0,166 BSC			4.216 BSC
J -	0,015	0,025		0,381	0,635
K -k -	0,900	1.100		22.860	27.940
Lens	0,320	0,365		8.128	9.271
N	0,320 BSC			8.128 BSC
Q -	0,140	0,153		3.566	3.886
S	---	0,620		---	15.748
Oa	0,468	0,505		11.888	12.827
V	---	0,735		---	18.669
W -	0,090	0,110		2.286	2,794

Huomautuksia:

• Mitta ja sietokyky Ansi Y14,5M, 1982.

• Mitanohjaus: tuumaa.

• Mitta D ei sisällä liitäntäpalkin (Dambar) ulkonemaa.Mitta D, mukaan lukien ulkonema, ei saa olla enintään 0,043 (1,092) maksimia.

Yrityksen tausta

Syntymisensä jälkeen vuonna 1999 puolijohde (NASDAQ: ON) on noussut kulkeutuneena hienostuneiden teknologisten ratkaisujen toimittamisessa.Yhtiö ohjaa keskittymisensä älykkäästä voimasta ja anturin integroinnista.Vuosien varrella se on syövyttänyt nimensä dynaamisilla aloilla, kuten auto-, teollisuus- ja televiestintä.Ajoneuvojen sähköistäminen, kestävä energia ja kehittyvä 5G -infrastruktuuri on saavutettu merkittäviä edistyksiä.Heidän omistautumisensa innovaatioihin resonoi laajan tuotelinjan kautta, joka on suunniteltu omaksumaan lukuisia sovelluksia.

Autoteollisuudessa puolijohteen huippuluokan tekniikka polttaa siirtymistä kohti sähköisiä ja autonomisia ajoneuvoja.Heidän korkean suorituskyvyn tehonhallintaratkaisut parantavat nykyaikaisten sähköajoneuvojen tehokkuutta ja valikoimaa.Innovaatiot tukevat hiilijalanjälkien vähentämistä ja parantavat ajoneuvojen turvallisuutta ja suorituskykyä.Harkitse niiden merkittäviä panoksia akunhallintajärjestelmiin ja edistyneisiin kuljettaja-avustusjärjestelmiin (ADAS), jotka heijastavat alan säälimätöntä pyrkimystä kohti kestävää kuljetusta.

Tietotarvikkeet PDF

LM2576TV-5G Datarstateetit:

Lieriömäinen akun pidike.pdf

LM2576.pdf

LM2576T-ADJ Datarstateetit:

Lieriömäinen akun pidike.pdf

LM2576.pdf

LM2576T-ADJG Datarstateetit:

Lieriömäinen akun pidike.pdf

LM2576.pdf

LM2576T-005G Datamenettelut:

Lieriömäinen akun pidike.pdf

LM2576.pdf

Usein kysyttyjä kysymyksiä [UKK]

1.Miksi?

Kun koet pudota 4,70 V: iin, induktorin korkea tasavirtavastus on usein taustalla oleva syy.Tehon induktorin käyttäminen, jolla on alhaisempi vastus, voi parantaa tilannetta merkittävästi.Esimerkiksi induktori, jolla on noin 0,1Ω, voi vähentää tehokkaasti jännitteen pudotusta.Induktorien huolellinen valinta niiden sähköisten ominaisuuksien perusteella varmistaa käytännön sovellusten vakaan suorituskyvyn ja tehokkuuden.

2. Mikä on ero LM2576T-ADJ: n ja LM2576T-5.0: n välillä?

LM2576T-ADJ mahdollistaa säädettävän lähtöjännitteen.Vaatii ulkoiset vastukset halutun jännitteen asettamiseksi.Tarjoaa suurempaa joustavuutta erilaisissa sovelluksissa.LM2576T-5.0 sisältää integroidun vertailuvastuksen.Tarjoaa kiinteän 5 V: n lähtö.Yksinkertaistaa suunnitteluprosessia.Ihanteellinen sovelluksiin, jotka tarvitsevat johdonmukaista lähtöjännitettä.

3. Voidaanko LM2576 käyttää lisäämiseen?

Ei, LM2576 on ehdottomasti alaspäin suuntautuva (Buck) säädin.Tilannetta, jotka vaativat jännitteen lisäämistä (asteittainen), sinun tulee harkita vaihtoehtoja.Sopivia vaihtoehtoja ovat ne, jotka on suunniteltu erityisesti sovellusten lisäämiseen ja tehokkaan ja luotettavan suorituskyvyn varmistamiseen askeltarpeisiin.Suunnitellessasi virtalähdejärjestelmiä, asianmukaisen säätimen valitseminen-asteittainen tai asteittainen-tekee tehokkuuden ja täyttää järjestelmän tehovaatimukset.
