LGA vs BGA -vertailuopas elektronisten järjestelmien suunnitteluun

Tässä artikkelissa opit tärkeimmät erot LGA- (Land Grid Array) ja BGA (Ball Grid Array) -pakettien välillä.Ymmärrät kuinka kukin paketti on rakennettu, miten se liitetään piirilevyyn ja missä sitä yleisesti käytetään.Sisältö vertailee myös niiden rakennetta, suorituskykyä sekä käytännön etuja ja haittoja.Loppujen lopuksi osaat valita oikean paketin suunnittelutarpeidesi perusteella.

Katalogi

Kuva 1. LGA vs BGA Yleiskatsaus

Mikä on LGA (Land Grid Array)?

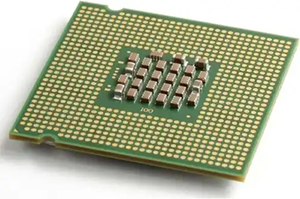

Kuva 2. LGA-paketti

LGA (Land Grid Array) on eräänlainen IC-paketti, jossa litteät johtavat tyynyt, nimeltään lands, sijaitsevat komponentin pohjassa nastojen tai juotospallojen sijaan.Nämä maat joutuvat kosketuksiin piirilevyn pistorasiassa oleviin jousikuormitettuihin nastoihin ja muodostavat sähköisen yhteyden ilman pysyvää juottamista.Tätä mallia käytetään laajalti suorittimissa ja korkean suorituskyvyn prosessoreissa, koska se mahdollistaa helpon asennuksen ja vaihdon.Paketti itsessään ei sisällä juotoselementtejä, joten lopullisen liitännän määrää socket-liitäntä eikä siru.Tämä rakenne yksinkertaistaa myös silmämääräistä tarkastusta, koska koskettimet ovat saatavilla pinnalla.

Mikä on BGA (Ball Grid Array)?

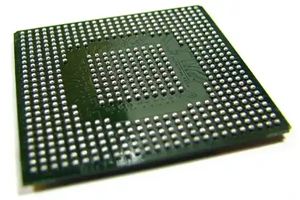

Kuva 3. BGA-paketti

BGA (Ball Grid Array) on pinta-asennuspaketti, joka käyttää sirun alapuolella olevia pieniä juotospalloja muodostamaan sähköliitännät.Kokoamisen aikana nämä juotospallot sulavat sulatusprosessissa ja kiinnittyvät suoraan piirilevyn tyynyihin luoden pysyviä liitoksia.Tämä pakkausmenetelmä mahdollistaa kompaktin asettelun, jossa on suuri määrä liitäntöjä pienellä jalanjäljellä.BGA-paketteja käytetään yleisesti korkeatiheyksisessä elektroniikassa, kuten älypuhelimissa, GPU:issa ja sulautetuissa järjestelmissä.Juotospallot auttavat myös jakamaan mekaanisen rasituksen pakkaukseen käytön aikana.

LGA vs BGA: Fyysiset ja rakenteelliset erot

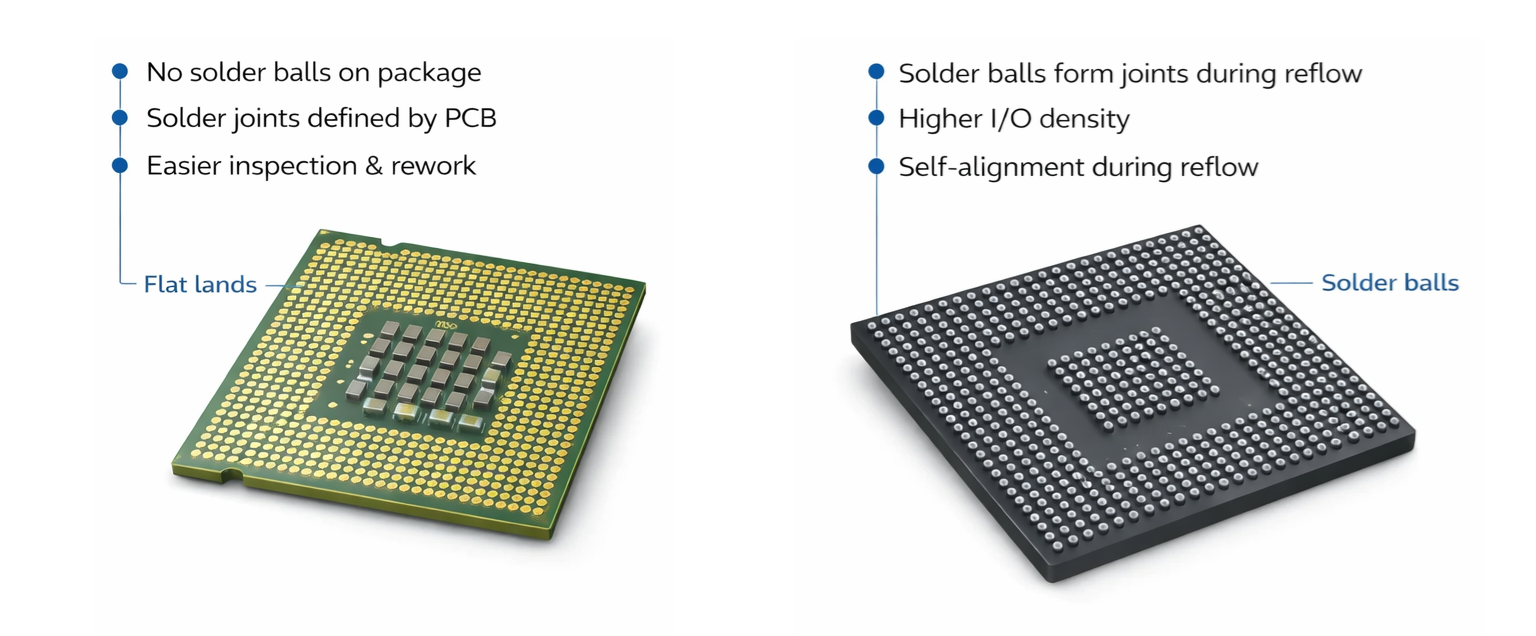

Kuva 4. Rakennevertailu

LGA-paketit käyttävät sirun alapuolelle ristikkoon järjestettyjä litteitä metallisia maaleja, jotka ovat linjassa vastaavien pistorasian tappien kanssa.Nämä pakkaukset vaativat mekaanisen pidätysjärjestelmän, kuten pistorasian ja lukitusmekanismin luotettavan kosketuspaineen ylläpitämiseksi.Juotospallojen puuttuminen tarkoittaa, että siru itse ei kiinnity suoraan piirilevyyn, joten se on irrotettava ja uudelleenkäytettävä.Asettelu määritetään paljailla kosketinlevyillä, jotka ovat selvästi näkyvissä ja joihin pääsee käsiksi tarkastusta varten.Sitä vastoin asennusmenetelmä riippuu tarkasta kohdistuksesta pistorasian sisällä juotoskiinnityksen sijaan.Kuten kuvasta näkyy, tasainen ja tasainen tyynypinta erottaa LGA:n muista pakkaustyypeistä.

Toisaalta BGA-paketeissa on joukko juotospalloja, jotka toimivat sekä sähköliitäntöinä että mekaanisina ankkureina.Nämä juotospallot on esikiinnitetty pakkaukseen ja sulavat sulatusprosessin aikana muodostaen pysyviä liitoksia piirilevyn kanssa.Toisin kuin LGA, BGA-komponentit asennetaan suoraan piirilevyyn ilman liitäntää, joten niitä ei voi irrottaa ilman erityisiä korjauslaitteita.Liitännät on piilotettu pakkauksen alle, mikä tekee silmämääräisestä tarkastuksesta haastavampaa.Juotospallojen ristikko mahdollistaa myös tiukemmat etäisyydet ja suuremmat nastat samalla jalanjäljellä.Kuten kuvasta näkyy, korotetut pallomaiset koskettimet erottavat selvästi BGA:n rakenteen LGA:n tasaisista maista.

LGA vs BGA: lämpö- ja sähköteho

Suorituskyky Aspekti	LGA (maaverkko Array)	BGA (palloverkko Array)
Lämpö Hajoaminen	Lämmönsiirto riippuu pistorasian kosketuksesta ja jäähdytyselementin tehokkuudesta;hieman vähemmän suora lämpöpolku	Suora juotos liitäntä piirilevyyn parantaa lämmönjohtavuutta ja levitystehokkuutta
Lämpö Resistanssi (θJA)	Tyypillisesti korkeampi paketin ja piirilevyn välisten liitäntäkerrosten vuoksi	Alempi lämpö vastus suoran kiinnityksen ja paremman lämmönvirtausreitin ansiosta
Lämpö Jakelun yhtenäisyys	Saattaa olla epätasainen lämmönsiirto riippuen kosketuspaineen jakautumisesta	Yhdenmukaisempi lämmön jakautuminen juotosliitosten ja piirilevyn välillä
Signaalin eheys	Hieman pidempi Signaalipolku pistorasian läpi voi aiheuttaa impedanssin vaihtelua	Lyhyt, suora liitännät vähentävät signaalihäviötä ja parantavat eheyttä
Parasiitti Induktanssi	Korkeampi johtuen pistorasian nastat ja kosketinliitäntä	Matala johtuen kompaktit juotospalloliitokset
Sähkö Resistanssi	Vaihtelee riippuen kosketuspaineesta ja pistorasian nastojen puhtaudesta	Matala ja vakaa pysyvien metallurgisten juotosliitosten vuoksi
Virransyöttö Tehokkuus	Hyvä mutta riippuu pistorasian laadusta ja nastakoskettimien johdonmukaisuudesta	Tehokkaampi alhaisen impedanssin polkujen ja vakaiden liitäntöjen vuoksi
Korkea taajuus Suorituskyky	Toukokuu kokemus pieni signaalin heikkeneminen erittäin korkeilla taajuuksilla	Sopii paremmin RF- ja nopeille malleille minimaalisen signaalipolun pituuden vuoksi
Sähkömagneettinen Suorituskyky	Hieman korkeampi EMI-riski pidempien yhteenliittämispolkujen vuoksi	Alempi EMI johtuu kompakti layout ja lyhyemmät sähkösilmukat
Luotettavuus Kuorman alla	Suorituskyky voi vaihtelevat ajan myötä pistorasian koskettimien kulumisen tai likaantumisen vuoksi	Erittäin vakaa suorituskykyä ajan mittaan kiinteiden juotosliitosten ansiosta

LGA:n edut ja haitat

LGA:n edut

• Mahdollistaa helpon asennuksen ja vaihdon ilman juottamista, joten se on ihanteellinen päivitettäviin järjestelmiin.

• Yksinkertaistaa tarkastusta ja huoltoa, koska koskettimet ovat esillä ja niihin pääsee käsiksi.

• Vähentää pakkauksen vaurioitumisriskiä käsittelyn aikana, koska sirussa ei ole herkkiä tappeja.

• Tukee suurta nastalukua säilyttäen samalla mekaanisen luotettavuuden pistorasian ansiosta.

LGA:n haitat

• Vaatii pistorasian, mikä lisää järjestelmän kokonaiskustannuksia ja kortin monimutkaisuutta.

• Koskettimen luotettavuus riippuu tasaisesta paineesta ja pistorasian kunnosta.

• Suurempi mekaaninen jalanjälki verrattuna suoraan asennettuihin pakkauksiin.

• Alttia liitäntäongelmille, jos tapahtuu kontaminaatiota tai kohdistusvirheitä.

BGA:n edut ja haitat

BGA:n edut

• Mahdollistaa erittäin korkean I/O-tiheyden pienellä jalanjäljellä nykyaikaiselle elektroniikalle.

• Tarjoaa vahvat mekaaniset ja sähköiset liitännät juotosliitosten kautta.

• Parantaa sähköistä suorituskykyä lyhyemmillä signaaliteillä ja pienemmällä induktanssilla.

• Tukee tehokasta lämmönsiirtoa suoralla piirilevyliitännällä.

BGA:n huonot puolet

• Juotosliitoksia on vaikea tarkastaa, koska ne ovat piilossa pakkauksen alla.

• Vaatii erikoislaitteita kokoonpano- ja jälkikäsittelyprosesseihin.

• Ei helposti vaihdettavissa, kun se on juotettu piirilevyyn.

• Valmistusvirheet, kuten juotosaukot tai sillat, voivat olla vaikeampia havaita.

Kuinka valita LGA- ja BGA-pakettien välillä?

1. Määritä huollettavuusvaatimukset

Jos tuotteesi vaatii helppoja päivityksiä tai vaihtoa kentällä, LGA on yleensä sopivampi, koska se mahdollistaa ei-pysyvän asennuksen.Tämä on erityisen tärkeää järjestelmissä, kuten pöytätietokoneissa tai palvelimissa, joissa komponentteja saatetaan joutua vaihtamaan.BGA sitä vastoin on tarkoitettu pysyvään asennukseen, eikä sitä ole suunniteltu usein vaihdettavaksi.Harkitse, kuinka usein huollot tai päivitykset tapahtuvat tuotteen elinkaaren aikana.Huoltottavuuteen perustuva valinta auttaa vähentämään pitkän aikavälin käyttökustannuksia ja seisokkeja.

2. Arvioi koon ja tilan rajoitteet

Pienemmissä laitteissa, kuten älypuhelimissa tai sulautetuissa järjestelmissä, BGA on usein suositeltava sen pienemmän tilan ja suuremman tiheyden vuoksi.LGA vaatii lisätilaa pistorasioihin ja mekaanisiin kiinnitysjärjestelmiin, mikä voi kasvattaa levyn kokoa.Tilarajoitteisissa malleissa jalanjäljen minimoiminen on hyvä tuotteen kokonaismuodon kannalta.BGA mahdollistaa tiukemmat asettelut ja tehokkaamman piirilevyalueen käytön.Tämä vaihe varmistaa, että pakettivalintasi vastaa fyysisiä suunnittelurajoituksia.

3. Harkitse tuotantokykyä

Saatavilla olevalla kokoonpanoprosessillasi on tärkeä rooli paketin valinnassa.BGA vaatii kontrolloituja uudelleenvirtausjuotto- ja tarkastustyökaluja, kuten röntgenjärjestelmiä, jotka eivät välttämättä ole saatavilla kaikissa valmistusasennuksissa.LGA puolestaan ​​yksinkertaistaa kokoamista käyttämällä pistorasioita juottamisen sijaan.Arvioi, pystyykö tuotantolinjasi tukemaan BGA-kokoonpanon monimutkaisuutta.Pakkaustyypin ja valmistuskyvyn yhdistäminen välttää tuotantoriskit.

4. Analysoi suorituskykyvaatimukset

Nopeat ja korkeataajuiset sovellukset hyötyvät usein BGA:sta lyhyempien sähköpolkujen ja paremman signaalin eheyden ansiosta.LGA voi silti tukea korkean suorituskyvyn sovelluksia, mutta se riippuu pistorasian laadusta ja suunnittelusta.Jos sovelluksesi vaatii vaativaa sähköistä suorituskykyä, paketin valinnasta tulee tärkeä.Harkitse tekijöitä, kuten signaalin nopeutta, kohinaa ja tehonsiirron vakautta.Tämä varmistaa optimaalisen suorituskyvyn tietyssä käyttötapauksessa.

5. Arvioi kustannusrajoitukset

Budjettinäkökohdat sisältävät sekä komponentti- että järjestelmätason kustannukset.LGA voi nostaa kustannuksia pistorasioiden ja mekaanisten osien vuoksi, kun taas BGA voi vähentää levyn monimutkaisuutta, mutta lisätä valmistuskustannuksia.Kokonaiskustannusten tulee sisältää kokoonpano, testaus ja mahdollinen korjaustyö.Arvioi alku- ja pitkän aikavälin kustannusten väliset kompromissit.Oikean tasapainon valitseminen auttaa ylläpitämään kannattavuutta ja skaalautuvuutta.

6. Määritä luotettavuustarpeet

Tärinälle, lämpökierroksille tai ankarille ympäristöille altistuvissa sovelluksissa BGA tarjoaa usein vahvemman mekaanisen vakauden juotettujen liitosten ansiosta.LGA luottaa mekaaniseen paineeseen, joka voi olla vähemmän kestävä äärimmäisissä olosuhteissa.Luotettavuusvaatimukset vaihtelevat toimialan mukaan, kuten auto- tai teollisuuselektroniikka.Ota huomioon ympäristön stressitekijät pakettia valittaessa.Tämä vaihe takaa tuotteen pitkän kestävyyden ja luotettavuuden.

LGA- ja BGA-pakettien sovellukset

Esimerkkejä LGA-komponenteista

Kuva 5. Esimerkkejä LGA-komponenteista

• Työpöytä- ja palvelinsuorittimet - Monet prosessorit, kuten Intel Core- ja Xeon-sarjat, käyttävät LGA-pakkausta socket-pohjaiseen asennukseen.Tämä mahdollistaa prosessorien päivittämisen tai vaihtamisen ilman juottamista.Suunnittelu tukee suuria nastalukuja, joita tarvitaan monimutkaisiin prosessointitehtäviin.Sitä käytetään laajasti henkilökohtaisissa tietokoneissa ja datakeskuksissa.

• Verkkoliitäntäohjaimet - Tietyt Ethernet-ohjaimet käyttävät LGA-paketteja mahdollistaakseen modulaarisen integroinnin emolevyihin.Tämä auttaa yksinkertaistamaan verkkolaitteiston ylläpitoa ja vaihtoa.Paketti tukee vakaita sähköliitäntöjä nopeaa tiedonsiirtoa varten.Se löytyy yleisesti yritysten verkkolaitteista.

• Virranhallintapiirit - Jotkin tehonsäätölaitteet käyttävät LGA:ta luotettavan kosketuksen ja lämmön takaamiseksi.Litteä alustarakenne varmistaa johdonmukaisen yhteyden piirilevyyn tai pistorasiaan.Näitä komponentteja käytetään jännitteensäätö- ja sähkönjakelujärjestelmissä.Niiden suunnittelu tukee tehokasta järjestelmätason integrointia.

• RF-moduulit - LGA:ta käytetään tietyissä RF-moduuleissa, joissa vaaditaan kompaktia kokoa ja luotettavaa kosketusta.Paketti tukee korkeataajuista signaalinkäsittelyä vakailla yhteyksillä.Sitä käytetään usein viestintälaitteissa ja langattomissa järjestelmissä.Rakenne mahdollistaa helpon integroinnin modulaarisiin malleihin.

• Sulautetut prosessorit - Jotkut sulautetut laskentamoduulit käyttävät LGA-pakkausta joustavuuden vuoksi teollisuusjärjestelmissä.Tämä mahdollistaa helpomman päivityksen ja huollon pitkäikäisissä sovelluksissa.Paketti tukee vakaata toimintaa valvotuissa ympäristöissä.Sitä käytetään yleisesti automaatio- ja ohjausjärjestelmissä.

Esimerkkejä BGA-komponenteista

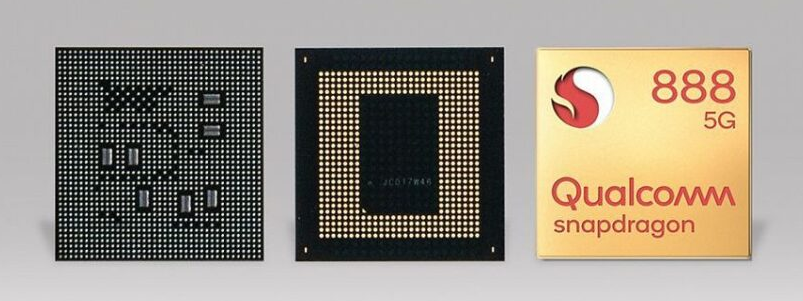

Kuva 6. Esimerkkejä BGA-komponenteista

• Grafiikkaprosessointiyksiköt (GPU) - GPU:t käyttävät yleisesti BGA-pakkausta tukemaan suurta nastatiheyttä ja nopeaa tiedonsiirtoa.Kompakti muotoilu mahdollistaa integroinnin näytönohjaimiin ja kannettaviin tietokoneisiin.Juotetut liitännät parantavat suorituskykyä ja luotettavuutta raskaassa työkuormissa.Tämä paketti on tärkeä nykyaikaisille korkean suorituskyvyn grafiikkajärjestelmille.

• Mobiili SoC-prosessorit - Älypuhelinten prosessorit, kuten Snapdragon-sarjan prosessorit, luottavat BGA:han kompaktin ja tehokkaan suunnittelun vuoksi.Paketti tukee korkeaa CPU-, GPU- ja liitettävyysominaisuuksien integrointia.Se mahdollistaa ohuet laiteprofiilit ja suuren prosessointitehon.Tämä tekee siitä ihanteellisen kannettavaan ja kannettavaan elektroniikkaan.

• Field-Programmable Gate Arrays (FPGA:t) - FPGA:t käyttävät usein BGA-paketteja suurien I/O-yhteyksien vastaanottamiseen.Suunnittelu tukee monimutkaisia ​​logiikkatoimintoja ja nopeaa tiedonsiirtoa.Näitä komponentteja käytetään tietoliikenne-, tekoäly- ja tietojenkäsittelyjärjestelmissä.Paketti varmistaa vakaan suorituskyvyn vaativissa sovelluksissa.

• Muistisirut (DRAM/Flash) - Monet muistilaitteet käyttävät BGA-pakkausta tiheään pinoamiseen ja tehokkaaseen PCB-asetteluun.Pieni jalanjälki mahdollistaa useiden sirujen sijoittamisen lähelle toisiaan.Tämä parantaa järjestelmän suorituskykyä ja vähentää viivettä.Sitä käytetään laajasti kulutuselektroniikassa ja tietojenkäsittelyjärjestelmissä.

• Piirisarjat ja ohjaimet - Emolevyn piirisarjat ja sulautetut ohjaimet käyttävät usein BGA:ta pysyviin ja luotettaviin yhteyksiin.Paketti tukee monimutkaisia ​​toimintoja kompaktissa tilassa.Sitä käytetään yleisesti kannettavissa tietokoneissa, tableteissa ja sulautetuissa järjestelmissä.Suunnittelu varmistaa pitkän aikavälin vakauden ja suorituskyvyn.

Johtopäätös

LGA ja BGA eroavat pääasiassa siitä, miten ne kytketään piirilevyyn. LGA käyttää pistorasiaan perustuvia koskettimia ja BGA perustuu juotosliitoksiin.LGA tarjoaa helpomman vaihtamisen ja tarkastuksen, kun taas BGA tarjoaa suuremman tiheyden, paremman sähköisen suorituskyvyn ja vahvemman mekaanisen vakauden.Jokaisella paketilla on kompromisseja kustannuksissa, valmistettavuudessa ja luotettavuudessa sovelluksesta riippuen.Oikean vaihtoehdon valinta riippuu huollettavuuden, tilarajoitusten, suorituskykytarpeiden ja tuotantokapasiteetin tasapainottamisesta.
