Instrumenttimuuntajien selitys: tyypit, toimintaperiaate, rakenne ja sovellukset

Instrumenttimuuntajat auttavat mittaamaan korkean virran ja korkean jännitteen turvallisesti sähköjärjestelmissä.Ne laskevat nämä arvot normaalille, matalalle tasolle, jotta mittarit ja suojalaitteet voivat toimia ilman suoraa kosketusta vaarallisiin linjoihin.Tässä artikkelissa opit, mitä instrumenttimuuntajat ovat, niiden päätyypit ja kuinka niitä käytetään sähköjärjestelmän kytkennöissä.Ymmärrät myös, kuinka ne toimivat, miten ne on rakennettu ja missä niitä yleisesti käytetään.

Katalogi

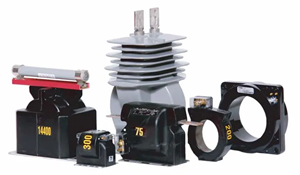

Kuva 1. Instrumenttimuuntajat

Mikä on instrumenttimuuntaja?

Instrumenttimuuntaja on erityinen muuntaja, jota käytetään suuren virran ja korkean jännitteen mittaamiseen sähköjärjestelmissä.Se muuntaa nämä suuret sähköarvot pienemmiksi, turvallisiksi ja standardoiduiksi arvoiksi, joita mittauslaitteet ja suojalaitteet voivat käsitellä helposti.Sen sijaan, että mittareita kytkettäisiin suoraan suurjännite- tai suurvirtajohtoihin, instrumenttimuuntaja toimii rajapintana sähköjärjestelmän ja mittauslaitteiston välillä.Instrumenttimuuntajat on suunniteltu tarkkuutta ja turvallisuutta varten, ei virran syöttämiseen.Niiden avulla voidaan valvoa sähkömääriä häiritsemättä päävirtapiiriä.

Instrumenttimuuntajien tyypit

Virtamuuntaja (CT)

Kuva 2. Virtamuuntajat (CT)

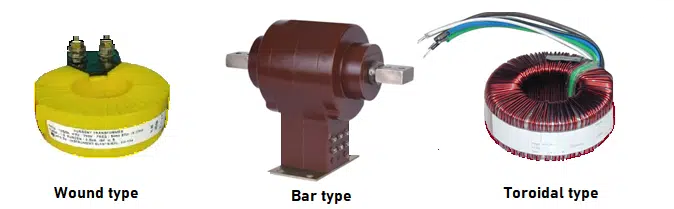

Virtamuuntaja (CT) on instrumenttimuuntaja, joka pienentää suuren vaihtovirran turvalliseen, mitattavissa olevaan arvoon valvontaa ja suojausta varten.Kuvassa käämitystyyppinen CT tarjoaa paremman tarkkuuden pienemmille virroille, tankotyyppistä CT:tä käytetään laajalti suurvirtakytkimissä ja toroidityyppinen CT on kompakti ja helppo asentaa olemassa olevan johtimen ympärille.Toisin kuin VT tai PT, CT on suunniteltu virran mittaamiseen jännitteen sijaan.Sen päärajoitus on kuitenkin se, että toisioyksikköä ei saa koskaan jättää avoimeksi turvallisuusriskien vuoksi.

Kuva 3. Virtamuuntajan (CT) kytkentäkaavio

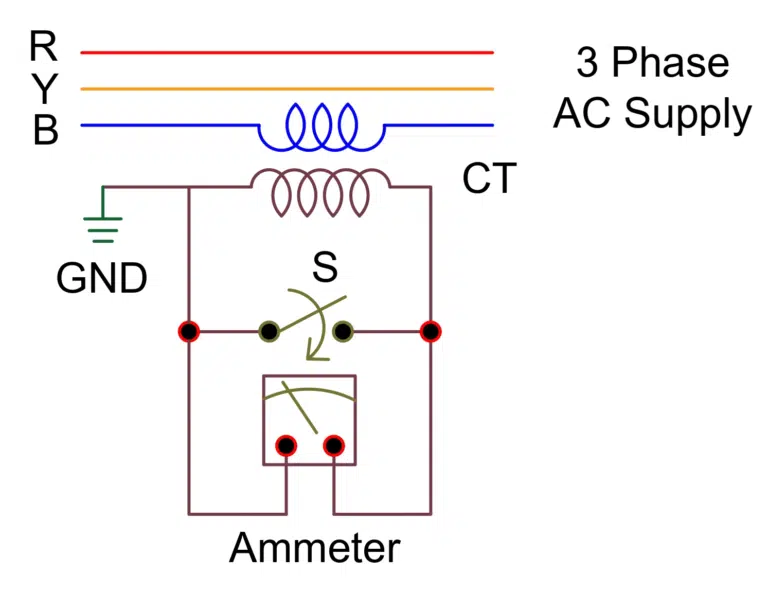

Virtamuuntajan (CT) kytkentäkaavio näyttää, kuinka CT:tä käytetään turvallisesti virran mittaamiseen kolmivaiheisessa sähköjärjestelmässä.Yksi vaihejohdin kulkee CT:n läpi ja toimii ensiökääminä, kun taas toisio on kytketty ampeerimittariin mittausta varten.Tämä järjestely mahdollistaa tarkan virranvalvonnan altistamatta laitteita korkealle jännitteelle.CT-sekundaarisen maadoitus parantaa turvallisuutta ja suojaa mittalaitteita.Tätä CT-liitäntämenetelmää käytetään yleisesti sähköpaneeleissa, energianmittauksessa ja suojajärjestelmissä luotettavaa virranmittausta varten.

Jännitemuuntaja tai potentiaalimuuntaja (VT tai PT)

Kuva 4. Jännitemuuntajat (VT tai PT)

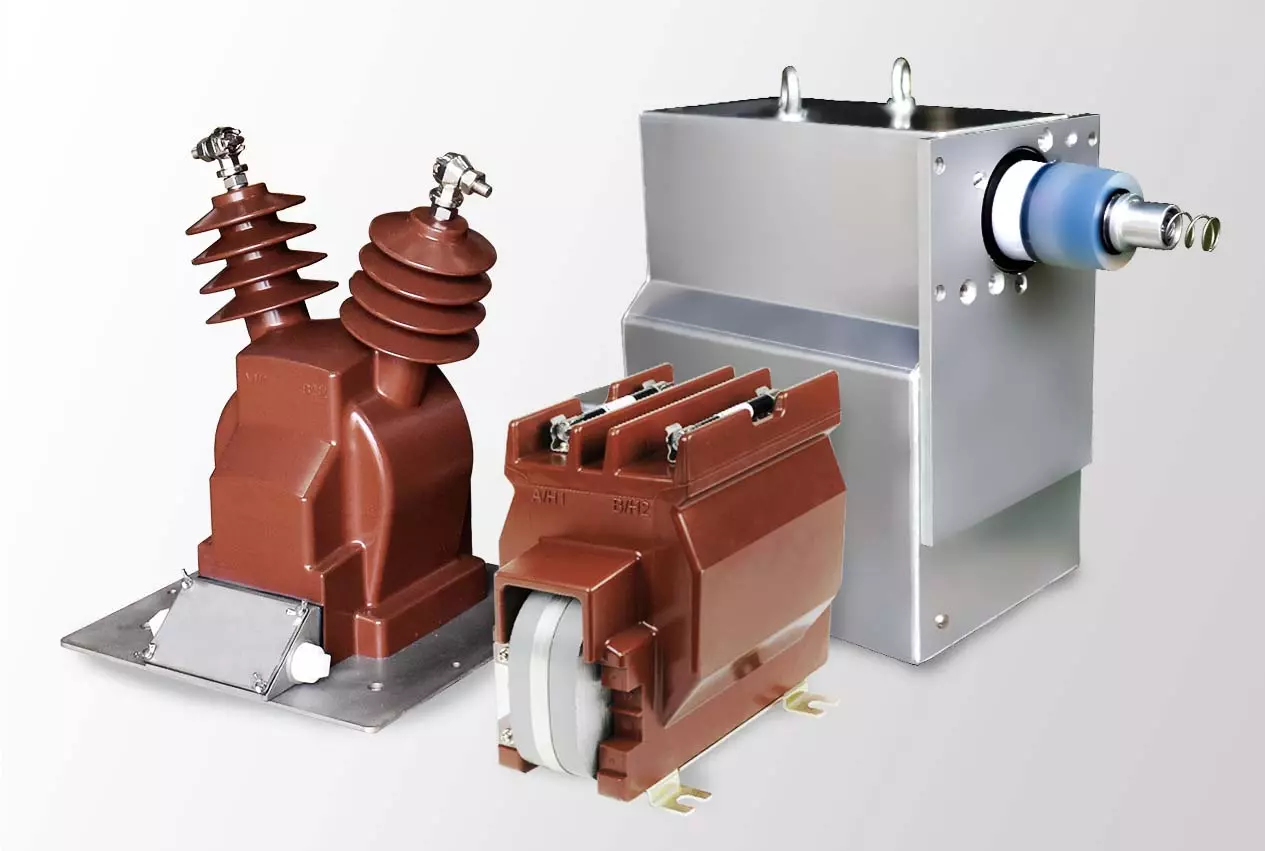

Jännitemuuntaja (VT), jota kutsutaan myös potentiaalimuuntajaksi (PT), on instrumenttimuuntaja, joka alentaa korkean vaihtovirtajännitteen turvalliselle, mitattavissa olevalle tasolle.Kuten kuvasta näkyy, VT:t on suunniteltu korkealla eristyksellä ja tarkkuudella esittämään järjestelmän jännitteen tarkasti.Niitä käytetään yleisesti sähköjärjestelmissä jännitteen mittaamiseen, mittaamiseen ja suojaukseen.Verrattuna CT-laitteeseen VT mittaa jännitettä virran sijasta ja on yleensä turvallisempaa jättää avoimeksi, vaikka tarkkuus riippuu oikeasta kuormituksesta.

Kuva 5. Jännitemuuntajien (VT tai PT) kytkentäkaavio

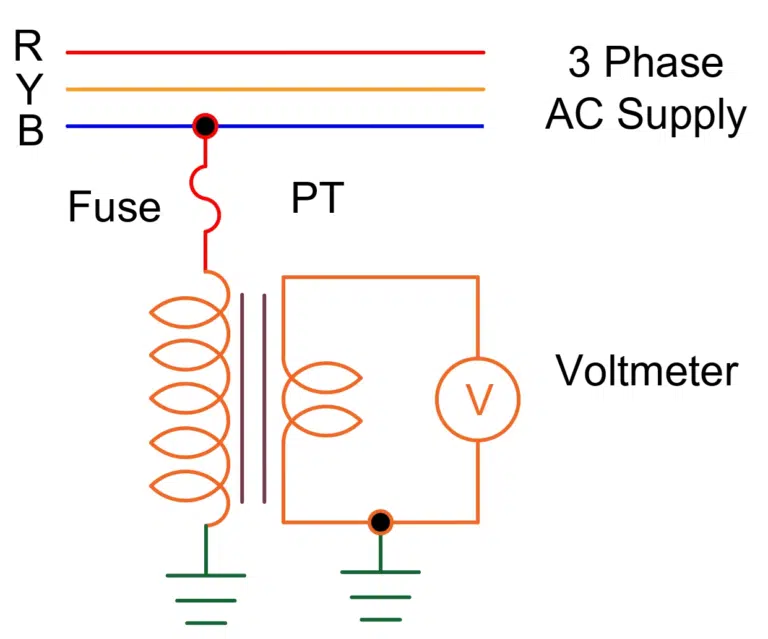

VT- tai PT-kytkentäkaavio näyttää, kuinka muuntaja on kytketty kolmivaiheisen vaihtovirtalähteen yhden vaiheen yli.Ensiökäämi on kytketty suojasulakkeen kautta, kun taas toisiokäämi syöttää alennetun jännitteen volttimittariin.Tämä järjestely mahdollistaa turvallisen ja tarkan jännitteen mittauksen altistamatta laitteita korkealle verkkojännitteelle.VT-liitäntöjä käytetään laajalti kojeistopaneeleissa, energianmittausjärjestelmissä ja jännitesuojapiireissä luotettavaa jännitteenvalvontaa varten.

Instrumenttimuuntajien toimintaperiaate

Kuva 6. Instrumenttimuuntajien toimintaperiaate

Instrumenttimuuntajia käytetään korkean virran ja korkean jännitteen mittaamiseen turvallisesti käyttämällä yhtä yhteistä periaatetta, jota kutsutaan sähkömagneettiseksi induktioksi.Tyypistä riippumatta kaikki instrumenttimuuntajat toimivat samalla tavalla.

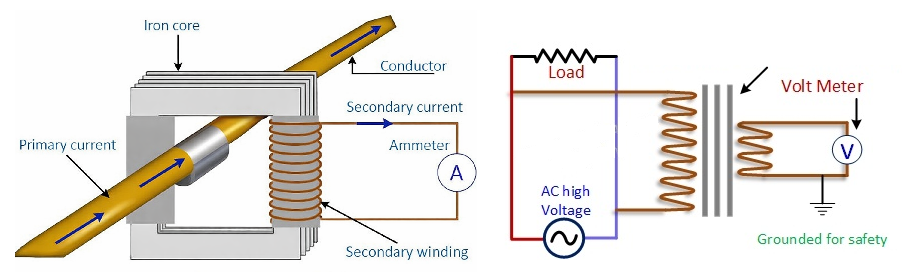

Kuten kuvassa 6 näkyy, kun vaihtuva sähkömäärä virtaa ensiöpuolella, se tuottaa muuttuvan magneettikentän rautasydämeen.Tämä muuttuva magneettikenttä yhdistää ensiö- ja toisiokäämit.Koska magneettikenttä vaihtelee jatkuvasti vaihtovirtalähteen mukaan, se indusoi sähköisen lähdön toisiokäämiin.

Indusoitu toisioteho on verrannollinen primäärisuureen, mutta vähennetty turvalliselle tasolle.Tämä mahdollistaa mittauslaitteiden tarkan toiminnan ilman, että ne kytketään suoraan korkean energian voimalinjoihin.Tämän toimintaperiaatteen ansiosta instrumenttimuuntajat tarjoavat tarkan mittauksen, sähköeristyksen ja paremman turvallisuuden sähköjärjestelmäsovelluksissa.

Yhdistetyn instrumentin muuntajan rakentaminen

Kuva 7. Yhdistetyn instrumentin muuntajan rakenne

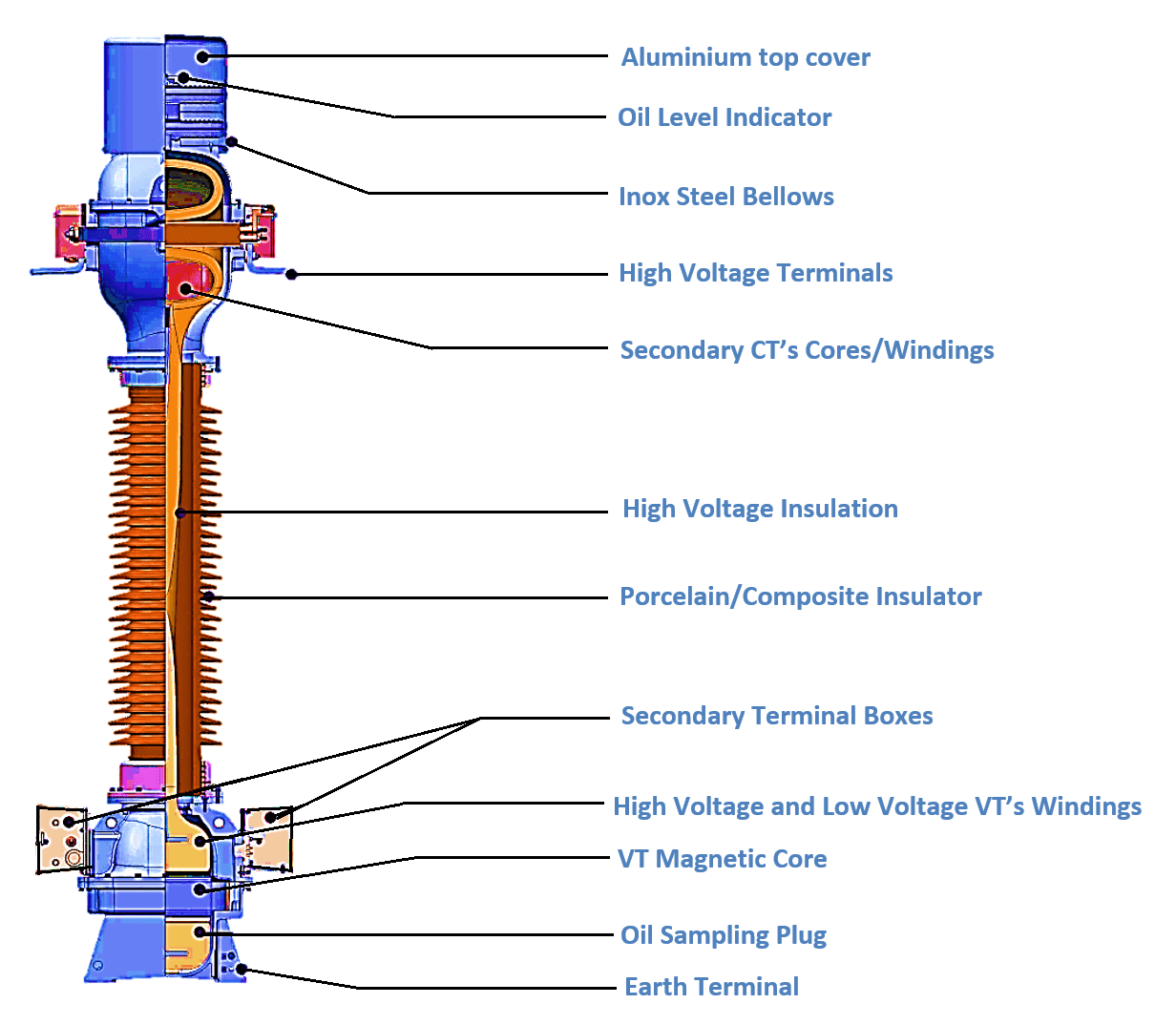

•Alumiininen yläkansi

Suojaa sisäosia säältä ja ulkoisilta vaurioilta.Se antaa myös mekaanisen lujuuden ylärakenteelle.

•Öljyn tason ilmaisin

Näyttää eristävän öljyn tason muuntajan sisällä.Oikea öljytaso varmistaa tehokkaan eristyksen ja jäähdytyksen.

•Inox teräspalkeet

Mahdollistaa öljyn laajenemisen ja supistumisen lämpötilan muutosten vuoksi.Tämä auttaa säilyttämään sisäisen paineen tasapainon.

•Korkeajänniteliittimet

Tarjoa yhteys suurjännitejohtoon.Nämä liittimet on suunniteltu kestämään suurta sähköistä rasitusta.

•Toissijaisen CT:n ytimet/käämit

Muunna korkea linjavirta matalaksi suhteelliseksi virraksi.Tätä lähtöä käyttävät mittarit ja suojareleet.

•Korkeajänniteeristys

Eristää sähköisesti korkeajännitteiset osat muusta rakenteesta.Se parantaa turvallisuutta ja luotettavuutta.

•Posliini/komposiittieriste

Tukee muuntajaa mekaanisesti ja tarjoaa samalla ulkoisen eristyksen.Se myös lisää ryömintäetäisyyttä välähdyksen estämiseksi.

•Toissijaiset liitäntälaatikot

Sijoita toissijaiset liitännät CT- ja VT-lähtöjä varten.Ne mahdollistavat turvallisen johdotuksen mittaus- ja suojalaitteisiin.

•Korkea- ja matalajännite VT:n käämit

Vähennä korkea jännite normaalille matalajännitetasolle.Nämä käämit mahdollistavat tarkan jännitteen mittauksen.

•VT magneettinen ydin

Ohjaa magneettivuon tehokkaasti käämien välillä.Se parantaa tarkkuutta ja vähentää häviöitä.

•Öljyn näytteenottotulppa

Mahdollistaa öljyn testauksen huoltoa ja kunnon seurantaa varten.Tämä auttaa havaitsemaan eristyksen ikääntymisen varhaisessa vaiheessa.

•Maapääte

Kytkee muuntajan rungon maahan.Se varmistaa turvallisuuden estämällä sähköiskun.

Instrumenttimuuntajien edut ja rajoitukset

Instrumenttimuuntajien edut

• Tarjoa korkean jännitteen ja korkean virran turvallinen mittaus

• Tarjoa standardoituja toisiolähtöjä (1 A, 5 A, 110 V, 63,5 V)

• Varmista mittauksen ja suojauksen korkea tarkkuus

• Eristä mittauslaitteet sähköisesti virtapiireistä

• Tukee suojareleiden luotettavaa toimintaa

• Pienennä mittauskustannuksia käyttämällä matalaluokkaisia laitteita

Instrumenttimuuntajien rajoitukset

• Riippuu suhde- ja vaihekulmavirheistä

• CT-ytimet voivat kyllästyä erittäin korkeiden vikavirtojen aikana

• Suunniteltu pääasiassa 50 Hz tai 60 Hz järjestelmiin

• Korkeajännitteiset ulkoyksiköt voivat olla suuria ja raskaita

• Tarkkuus riippuu kytketystä taakasta

Instrumenttimuuntaja vs tehomuuntaja

Erittely	Instrumentti Muuntaja	Tehoa Muuntaja
Päätarkoitus	Käytetään mittaus ja suojaus	Käytetään sähkön siirto ja jakelu
Ensisijainen toiminto	Askelee alas virta tai jännite metreille	Siirrot sähkövirtaa piirien välillä
Tyypillinen teho Käsittely	Erittäin matala teho, yleensä alle 100 VA	Suuri teho, 1 kVA - 1000 MVA
Lähtötyyppi	Vakio virta- tai jännitesignaali	Käyttökelpoinen sähköteho
Yleiset tyypit	Nykyinen muuntaja ja potentiaalimuuntaja	Astu ylös ja alennusmuuntaja
Tarkkuusvaatimus	Erittäin korkea tarkkuus vaaditaan	Tarkkuus on vähemmän kriittinen
Normaali toissijainen Arvot	1 A tai 5 A, 110 V tai 63,5 V	Riippuu järjestelmän jännite
Yhteysmenetelmä	Yhdistetty: mittarit ja releet	Yhdistetty: kuormia ja voimalinjoja
Sähköeristys	Tarjoaa vahva eristys turvallisuuden vuoksi	Tarjoaa eristys ja tehonsiirto
Lataa toissijainen	Hyvin pieni ja korjattu	Vaihtelee kanssa kytketty kuorma
Toimintataajuus	Suunniteltu 50 Hz tai 60 Hz	Suunniteltu 50 Hz tai 60 Hz
Ydinsuunnittelu	Optimoitu vähentää mittausvirhettä	Optimoitu vähentää tehohäviötä
Koko ja paino	Pienet ja kompakti	Iso ja raskas
Lämmöntuotanto	Erittäin alhainen lämpö tuotettu	Korkea lämpö tuotetaan kuormituksen alaisena
Tyypilliset sovellukset	Mittaus paneelit ja suojajärjestelmät	Sähköasemat ja sähköverkot

Instrumenttimuuntajien sovellukset

Jännitteen ja virran mittaus

Instrumenttimuuntajia käytetään laajalti korkean jännitteen ja suuren virran mittaamiseen tehojärjestelmissä.Ne vähentävät nämä arvot turvallisille, standarditasoille, joita mittauslaitteet voivat käsitellä.Tämä mahdollistaa tarkan valvonnan ilman suoraa yhteyttä vaarallisiin sähkölinjoihin.Se myös suojaa mittareita vaurioilta.

Energian mittaus

Instrumenttimuuntajat syöttävät skaalattuja jännite- ja virtasignaaleja energiamittareihin.Nämä signaalit auttavat laskemaan sähköenergian kulutuksen oikein.Tämä on tärkeää asuin-, liike- ja teollisuusjärjestelmien laskutuksessa.Tarkka mittaus takaa oikeudenmukaiset energiamaksut.

Suojareleen toiminta

Instrumenttimuuntajat antavat oikeat tulosignaalit suojareleille.Nämä releet havaitsevat vikoja, kuten ylikuormituksia, oikosulkuja ja maasulkuja.Vian ilmetessä rele eristää vian kohteena olevan osan nopeasti.Tämä auttaa estämään laitevaurioita ja sähkökatkoja.

Virtajärjestelmän valvonta

Niitä käytetään sähköasemissa ja ohjauspaneeleissa järjestelmän jännitteen, virran ja kuormitusolosuhteiden valvontaan.Monet käyttävät näitä tietoja ylläpitääkseen vakaan ja luotettavan tehovirran.Jatkuva seuranta auttaa tunnistamaan epänormaalit tilat ajoissa.Tämä parantaa järjestelmän yleistä suorituskykyä.

Automaatio ja SCADA-järjestelmät

Instrumenttimuuntajat syöttävät sähkötietoja automaatio- ja SCADA-järjestelmiin.Tämä mahdollistaa sähköverkkojen etävalvonnan ja -hallinnan.Data auttaa parantamaan tehokkuutta ja vasteaikaa.Se tukee myös nykyaikaisia ​​älyverkkosovelluksia.

Sähköeristys ja turvallisuus

Instrumenttimuuntajat eristävät sähköisesti mittauslaitteet suurjännitepiireistä.Tämä vähentää huomattavasti sähköiskun riskiä käyttäjille.Eristys suojaa myös herkkiä instrumentteja jännitepiikeiltä.Tämän seurauksena järjestelmän turvallisuus ja luotettavuus paranevat.

Johtopäätös

Instrumenttimuuntajat tekevät sähkömittauksista turvallisempia ja tarkempia vähentämällä suurta virtaa ja jännitettä sekä tarjoamalla eristyksen.Virtamuuntajat ja jännitemuuntajat suorittavat erilaisia ​​mittausrooleja, mutta toimivat samalla perusperiaatteella.Niitä käytetään laajalti sähköjärjestelmien mittaukseen, suojaukseen, valvontaan ja automaatioon.Jopa tietyistä rajoituksista huolimatta ne ovat tärkeitä sähköjärjestelmän luotettavan ja turvallisen toiminnan kannalta.
