INA333 -instrumentointivahvistin: vaihtoehdot, pinout ja sovellukset

Löydä INA333, tarkkuusinstrumentointivahvistin, joka tunnetaan tarkkuudestaan ​​ja pienestä tehonkulutuksesta.Tässä oppaassa tutkimme sen suunnittelua, ominaisuuksia ja käytännön sovelluksia nykyaikaisessa tekniikassa.Opi PIN -asettelusta ja operatiivisista yksityiskohdistaan ​​sen käyttötarkoitukseen, kuinka tämä komponentti yhdistää edistyneen tekniikan todistettuihin tekniikoihin innovaatioiden ohjaamiseksi.

Luettelo

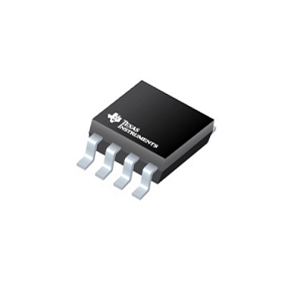

Mikä on INA333?

Se INA333 on tarkka, pienitehoinen instrumentointivahvistin, joka on ihanteellinen kannettaville ja akkukäyttöisille laitteille.Sen edistyksellinen muotoilu, jossa on kolme operatiivista vahvistinta, varmistaa korkean suorituskyvyn ja monipuolisuuden mobiilisovelluksille.Sen kompakti koko vähentää energiankulutusta, parantaa kestävyyttä ja kestävyyttä kannettavassa tekniikassa.INA333: n keskeinen piirre on sen luotettava suorituskyky rajoitetulla virralla, mikä tekee siitä täydellisen energiatehokkaisiin laitteisiin, kuten kannettaviin lääketieteellisiin laitteisiin.Se ylläpitää tarkkuutta säilyttäen voimaa, tukemaan pidempiä laitteiden elinkaaria ja kattavuutta.

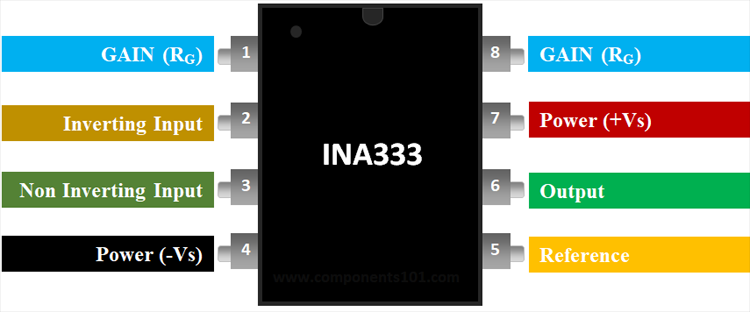

INA333 -nastakokoonpano

Nro	Nimeä	Kuvaus
1	Voitto (RG)	Kääntäminen vastustuslaitteeseen kytketty varustettu vahvistusterminaali saada arvoa
2	Tulon kääntäminen (in-)	OP-AMP: n käänteinen syöttötappi
3	Ei-inverkong tulo (in+)	Vahvistimen ei-invertoimaton tulotappi
4	Voima (-vs)	Negatiivinen toimitusterminaali
5	Viite	Lähtöviitetulo.Yleensä kytketty yhteiseen
6	Tulos	Vahvistimen lähtötappi
7	Teho (+vs)	Positiivinen tarjontapääte
8	Voitto (RG)	Ei-invertoimaton vahvistusterminaali, joka on kytketty vastukseen Aseta voittoarvo

LM623 -tekniset tiedot ja ominaisuudet

Ominaisuus/eritelmä	Kuvaus
Tyyppi	Rautatieyhteysvahvistin
Kanavien lukumäärä	1 kanava
Toimitusjännite	5,5 V
SR - lämmitys	0,16 V/µs
CMRR - Yleisen tilan hyljintäsuhde	100 dB
IB - Syöttöpoikkeamavirta	1,4 NA
VOS - Tulo -siirtymäjännite	10 µV
Toimitusvirta	198 µA
Kaistanleveys	150 kHz
Saada v/v	1000 V/V
Pakettivaihtoehdot	Saatavana 8-nastainen PDIP-, SOIC- ja VSSOP-paketteina

INA333 Equivalent ICS

Olla AD623

INA333 Vaihtoehtoinen ICS

Olla LM4871

Olla AD620

• IC6283

Olla JRC4558

Missä INA333: ta voidaan hyödyntää?

INA333 on erinomainen akkukäyttöisissä järjestelmissä johtuen pienestä virrankulutuksestaan ​​ja kisko-vähäisistä tuloista/ulostulosta, mikä tekee siitä ihanteellisen kannettaville laitteille, jotka vaativat pidennettyä akun käyttöikää, kuten kenttämittaustyökaluja.Se tarjoaa myös erinomaisen differentiaalisen signaalin monistuksen, sisäänrakennetulla syöttöpuskurivahvistimella, jotka yksinkertaistavat mallia poistamalla ulkoisen impedanssin sovituksen tarve.Tämä tekee siitä erittäin tehokkaan tarkkuusmittauslaitteiden, mukaan lukien korkearesoluutioiset anturit ja kliiniset diagnostiset laitteet, joissa stabiilisuus ja tarkkuus ovat tärkeitä.Jotta voitaisiin hyödyntää kykyjä täysin, sinun on sovellettava harkittuja strategioita, kuten loisten kapasitanssin vähentäminen ja komponenttien yhteensopivuuden varmistaminen, järjestelmän suorituskyvyn optimoimiseksi ja tyytyväisyyden parantamiseksi.

Käyttämällä INA333 -instrumentointivahvistinta

INA333 on erittäin luotettava, tarkkuuskomponentti, joka suosii sen monipuolisuutta ja helppoa integraatiota.Sen suunnittelu korostaa vakautta, tarkkuutta ja sopeutumiskykyä, mikä tekee siitä ratkaisun erilaisissa instrumentointi- ja ohjaussovelluksissa.Alla on yleiskatsaus sen virtalähteen, tulo-/lähtöasennuksen ja vahvistuksen säätöominaisuuksista, joihin liittyy kuva, joka kuvaa avainyhteyksiä.

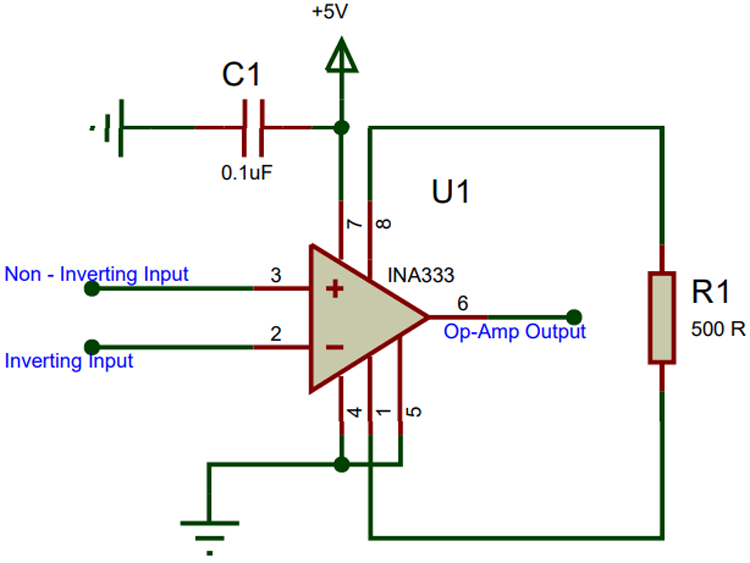

INA333: n virtalähteen ja perusasetukset käsittävät PIN 7: n yhdistämisen sopivaan virtalähteeseen, usein vakiona +5 V yksinkertaisuuden ja yhteensopivuuden vuoksi, kun taas maadoitus PIN 4. Tämä suoraviivainen kokoonpano tarjoaa vankan perustan erilaisille sovelluksille, koska a -johdonmukainen käyttö+5 V: n syöttö yksinkertaistaa virranhallintaa laitteiden välillä.Melun ja häiriöiden minimoimiseksi nasta 5 on maadoitettu, varmistaen vakaan vertailujännitteen.Tulo- ja lähtöhallinnassa tulosignaaleja käytetään nastat 2 ja 3. Nämä yhteydet mahdollistavat differentiaalisyövän, ominaisuuden säilyttämisen signaalin laadun tulosta ulostulosta.Samaan aikaan lähtösignaali ilmenee nastassa 6, valmis loppupään prosessointiin.0,1 uf -kondensaattorin, C1, sisällyttäminen virtalähteen ja maan välillä auttaa edelleen suodattamaan kohinaa, tukevan toiminnan vakautta.Vahvistimen vahvistuksen asettaminen tehdään vaivattomasti sisällyttämällä vastus R1 -nastat 1 ja 8. Vastuksen arvo 500Ω asettaa tyypillisesti vahvistuksen 100: een. Tämä joustavuus mahdollistaa vahvistuksen mukauttamisen monien sovellusten mukaisesti.Vahvistus määritetään kaavalla:

G = (49,4 kΩ / rg) + 1

missä RG edustaa vastuksen arvoa.Tämä kaava mahdollistaa tarkan vahvistuksen säädöt varmistaen, että INA333 täyttää monipuoliset monistusvaatimukset huomattavan tarkkuudella.INA333: n helppo integrointi, vankka suorituskyky ja sopeutumiskyky kuvaavat sen roolia ylläpitämisessä korkean suorituskyvyn standardien ylläpitämisessä instrumentoinnissa.

INA333: n sovellukset

Siltavahvistimet: Ihanteellinen venymämittarille, punnitusjärjestelmille ja kuormituskennoille.Ylläpitää tarkkuutta teollisuusympäristöissä lämpötilan vaihtelusta huolimatta.

EKG -vahvistimet: Kaappaa hienovaraiset biologiset signaalit, joilla on pieni melu ja korkea syöttöimpedanssi.Erinomainen tarkkaan sydämen seurantaan lääketieteellisessä diagnostiikassa.

Paine -anturit: Muuttaa tarkasti pienet paine muuttuu signaaleiksi.Käytetään analysoitavaksi ilmailu- ja autojen turvallisuusjärjestelmissä.

Lääketieteelliset ja kannettavat instrumentit: Pienen teho ja kompakti koko puku miniatyylisissä lääkinnällisissä laitteissa.Voimat laitteet, kuten verensokerin ja sykevalvonta, pidentävät akun käyttöikää.

Punnitsevat asteikot: Parantaa herkkyyttä ja tarkkuutta painonmuutosten havaitsemisessa.Käytetään kaupallisissa ja teollisissa punnitusjärjestelmissä.

Termoelementti- ja RTD -anturit: Käsittelee matalan jännitteen tuloja lämpötilan seurantaa varten.Sovelletaan LVI -järjestelmissä, teollisuusprosesseissa ja laboratorioissa.

Tiedonkeruujärjestelmät: Kaappaa heikkoja signaaleja tarkan tiedonkeruun.Hyvä teollisuudelle, joka hyödyntää tietoanalytiikkaa toimivia oivalluksia.

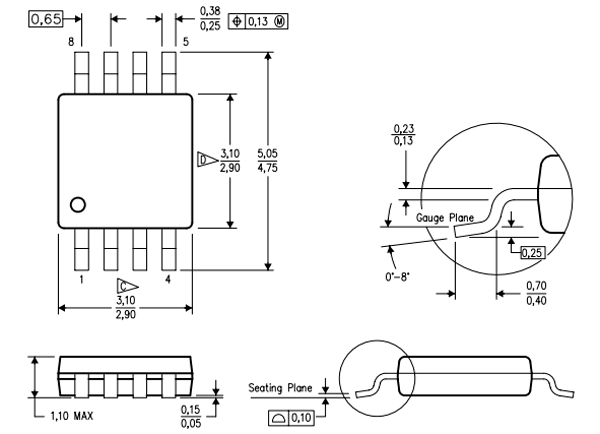

INA333 2D -malli ja ulottuvuus
