Kuinka tunnistaa kondensaattorin napaisuus oikein ja turvallisesti

Kondensaattorien kanssa työskentely on paljon helpompaa, kun ymmärrät, kuinka napaisuus on merkitty ja miksi liittimien suunnalla on merkitystä.Saatat kohdata erilaisia ​​symboleja, raitoja, johtojen pituuksia ja piirilevyn merkintöjä, jotka auttavat tunnistamaan positiiviset ja negatiiviset liittimet.

Katalogi

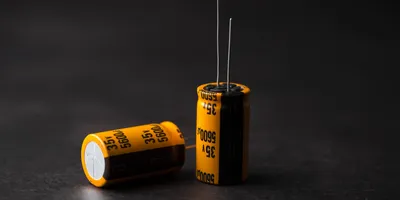

Kuva 1. Polarisoidut elektrolyyttikondensaattorit

Kuinka tunnistaa kondensaattorin positiiviset ja negatiiviset puolet

Useimmissa polarisoiduissa kondensaattoreissa positiiviset ja negatiiviset liittimet on asennettava oikeaan suuntaan.

Kondensaattorin tyyppi	Positiivinen puoli	Negatiivinen puoli	Huomautuksia
Radiaalinen alumiininen elektrolyyttikondensaattori	Pidempi johto on yleensä positiivinen	Raita merkitsee yleensä negatiivista	Tarkista ennen kuin johtimet leikataan
SMD alumiininen elektrolyyttikondensaattori	Yleensä vastapäätä negatiivista raitaa	Raita merkitsee usein negatiivista	Tarkista aina pakkauksen merkintä
Tantaali kondensaattori	Palkki tai + -merkki ilmaisee yleensä positiivista	Vastakkainen puoli on negatiivinen	Tämä eroaa monista alumiinista elektrolyyttikondensaattorit
Keraaminen kondensaattori	Ei napaisuutta	Ei napaisuutta	Voidaan yleensä asentaa kummallakin tavalla
Filmi kondensaattori	Yleensä ei napaisuutta	Yleensä ei napaisuutta	Erikoistyyppien tulisi silti seurata tietolomake

Kondensaattoria ei pidä asentaa vain yhden vihjeen perusteella, kun merkinnät ovat epäselviä.Vertaa kondensaattorin rungon merkintää, piirilevymerkintää, kaaviota ja datalehteä ennen virran kytkemistä, jotta kokoaminen olisi turvallisempaa.

Millä kondensaattoreilla on napaisuus

Kuva 4. Polarisoitujen ja polarisoimattomien kondensaattorien vertailu

Jotkut kondensaattorit vaativat kiinteän liitinsuuntauksen, kun taas toiset voivat toimia kumpaankin suuntaan.Polarisoituja kondensaattoreita käytetään yleensä siellä, missä tarvitaan suhteellisen suurta kapasitanssia kompaktissa paketissa.Polarisoimattomia kondensaattoreita käytetään yleisesti kytkentä-, suodatus-, ajoitus-, RF- ja AC-signaalisovelluksissa, joissa liittimen suunta ei ole kiinteä.

Kondensaattorin tyyppi	Napaisuus vaaditaan	Yleinen tunnistusmenetelmä	Tyypillinen käyttö
Alumiininen elektrolyyttikondensaattori	Kyllä	Negatiivinen raita, johdon pituus, PCB + merkki	Tehon suodatus, tasoitus, bulkkienergia varastointi
Tantaali kondensaattori	Kyllä	Positiivinen palkki, + -merkki, pakkausmerkintä	Kompakti tehon suodatus ja irrotus
SMD elektrolyyttikondensaattori	Kyllä	Raita, painettu merkki, pakkauksen symboli	Pinta-asennettavat virtapiirit
Keraaminen kondensaattori	Yleensä ei	Ei napaisuusmerkintää	Irrotus, ohitus, suodatus
Filmi kondensaattori	Yleensä ei	Ei napaisuusmerkintää	AC-signaalipiirit, suodatus, ajoitus
Superkondensaattori	Yleensä kyllä	+ ja - merkinnät	Varavirta ja energian varastointi

Useimmat keraamiset ja kalvokondensaattorit ovat polaroimattomia, mutta erikoiskondensaattorityypit tulee silti tarkistaa tietolomakkeesta.Jos kondensaattorin rungossa on selkeä + tai - symboli, napaisuutta on noudatettava.

Kondensaattorin napaisuusmerkinnät tyypin mukaan

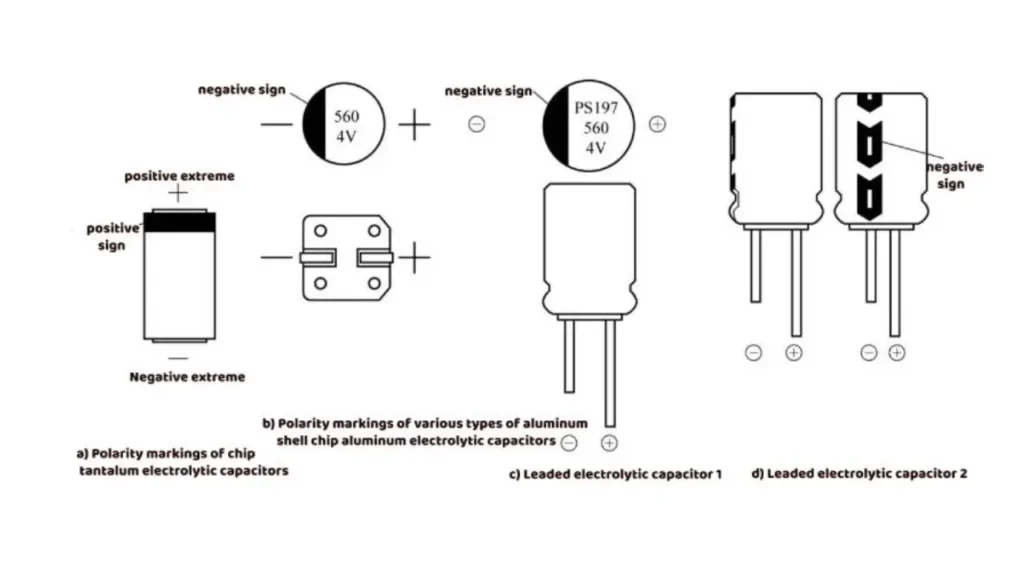

Kuva 2. Kondensaattorin napaisuusmerkinnät

Johdon pituus

Monet uudet läpimenevät polarisoidut kondensaattorit käyttävät johdon pituutta napaisuuden tunnistamiseen.Pidempi johdin on yleensä positiivinen napa, kun taas lyhyempi johto on yleensä negatiivinen napa.Tämä menetelmä on hyödyllinen vain ennen kuin johtimet on leikattu.

Plus- ja miinussymbolit

Jotkut kondensaattorit painavat + tai - symboleja runkoon tai pakkaukseen.A + -merkki identifioi positiivisen navan, kun taas -merkki ilmaisee negatiivisen navan.Nämä merkinnät ovat yksi selkeimmistä tavoista tunnistaa napaisuus.

Raita-, nauha-, baari- ja loveusmerkinnät

Elektrolyyttikondensaattorit käyttävät usein raitaa tai nauhaa komponentin toisen puolen merkitsemiseen.Monissa alumiinielektrolyyttikondensaattoreissa raita merkitsee negatiivista napaa.Monissa tantaalikondensaattoreissa palkki tai + -merkintä osoittaa positiivisen navan.Koska merkintätyylit vaihtelevat valmistajan ja pakkaustyypin mukaan, kannattaa tarkastaa tietolehti, jos merkintä on epäselvä.

Alumiinielektrolyyttinen vs tantaalikondensaattori napaisuusmerkinnät

Kondensaattorin tyyppi	Yhteisen raidan / palkin merkitys	Riski
Alumiininen elektrolyyttikondensaattori	Raita merkitsee yleensä negatiivista terminaali	Napaisuuden vaihtaminen voi aiheuttaa vuotoja, lämmitys, tuuletus tai vika
Tantaali kondensaattori	Palkki tai + -merkintä yleensä tunnistaa positiivinen terminaali	Käänteinen asennus voi aiheuttaa vakavia vika tai oikosulku
SMD pakettikondensaattorit	Merkintätyyli vaihtelee valmistajan mukaan	Vahvista aina tietolomakkeella tai alkuperäisen osan merkintä

Kuinka tunnistaa kondensaattorin napaisuus piirilevyllä

Yleisiä PCB-napaisuuden ilmaisimia ovat:

• + -symboli lähellä plusmerkkiä

• - symboli negatiivisen merkin lähellä

• Silkkipainoon painettu napaisuusraita

• Varjostettu tai täytetty tyynymerkintä

• Komponentin ääriviivat osoittavat kondensaattorin suunnan

• Viitemerkki ja kytkentäkaavio

Piirilevymerkintöjä tulee verrata kondensaattorin rungon merkintöihin ennen juottamista.Jos levyn merkintä on vaurioitunut, puuttuu tai epäselvä, tarkista kaavio, materiaalirakenne tai alkuperäisen komponentin suunta ennen kondensaattorin vaihtamista.

Kuinka tarkistaa kondensaattorin napaisuus ennen virtapiirin kytkemistä

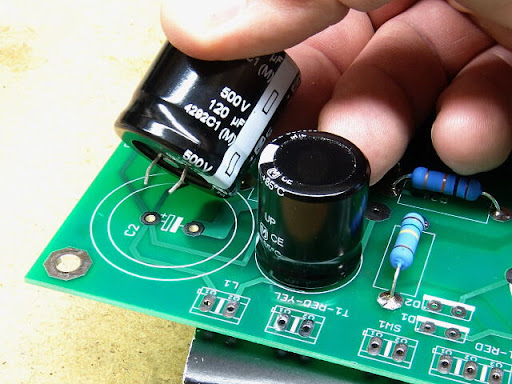

Kuva 3. Kondensaattorin napaisuuden tarkistaminen piirilevyllä

Vaihe	Mitä tarkistaa	Miksi sillä on merkitystä
Vaihe 1	Tarkista, onko kondensaattori polarisoitunut	Polarisoimattomat kondensaattorit eivät yleensä sitä tee vaativat suuntatarkistuksen
Vaihe 2	Tarkista, onko kondensaattorin rungossa raitoja, + merkki, palkkimerkki, lovi tai johdon pituusero	Runkomerkinnät antavat ensimmäisen napaisuuden vihje
Vaihe 3	Vertaa kondensaattorin merkintää PCB-napaisuusmerkintä	Asennussuunnan on vastattava taulun asettelu
Vaihe 4	Tarkista kaavio tai tuoteluettelo, jos levy merkintä on epäselvä	Dokumentaatio voi vahvistaa tarkoitetun yhteys
Vaihe 5	Käytä yleismittaria tunnistaaksesi maan tai toimittaa kiskoliitännät tarvittaessa	Tämä auttaa tarkistamaan napaisuuden vaurioituneessa tai merkitsemättömät taulut
Vaihe 6	Vahvista kapasitanssiarvo, jännite luokitus, pakkaustyyppi ja napaisuus ennen juottamista	Oikea napaisuuden tarkistus ei riitä, jos osaluokitus on väärä
Vaihe 7	Älä kytke virtapiiriin virtaa ennen kuin suunta on vahvistettu	Virransyöttö käänteiseen polarisoituun kondensaattoriin voi vahingoittaa komponenttia tai piiriä

Ennen kuin kosketat tai vaihdat kondensaattoreita jännitteisessä järjestelmässä, varmista aina, että virtapiiri on irrotettu virtalähteestä ja kondensaattori on purettu turvallisesti.Suurjännitekondensaattorit voivat varastoida vaarallista energiaa, vaikka laite on sammutettu.

Yleiset kondensaattorin napaisuusvirheet

Napaisuuteen liittyvät ongelmat johtuvat usein virheellisestä asennuksesta, väärin luetuista merkinnöistä, vääristä varaosista tai epäselvistä piirilevysymboleista.

Virhe tai syy	Mitä tapahtuu	Mahdollinen vahinko	Suositeltu korjaus
Kondensaattori asennettu taaksepäin	Kondensaattori toimii käyttötarkoituksensa ulkopuolella napaisuus	Lämmitys, vuoto, tuuletus tai vika	Asenna uudelleen oikean napaisuuden mukaisesti
Väärin luetut napaisuusmerkinnät	Virheellinen liitinliitäntä	Piirin toimintahäiriö tai epävakaa toiminta	Tarkista kaikki rungon ja piirilevyn merkinnät ennen asennus
Alumiinielektrolyytti ja tantaali merkit sekaisin	Raita tai palkki tulkitaan väärin	Käänteinen asennus tai oikosulku riskiä	Tarkista kondensaattorin tyyppi ennen asennusta
Käytetty vääräntyyppinen kondensaattori	Komponenttien ominaisuudet eivät täsmää piirin vaatimukset	Suodatus, ajoitus tai tehon vakaus ongelmia	Korvaa määritellyllä kondensaattorityypillä
Piirilevyn napaisuuden ilmaisimet huomiotta	Kondensaattorin suunta ei täsmää levyn suunnittelu	Kokoonpanovirheet ja vianetsintä vaikeus	Noudata piirilevymerkintöjä ja kaaviota viittauksia
Vaurioitunut kondensaattori käytetty uudelleen	Olemassa olevat viat jäävät piiriin	Vähentynyt suorituskyky tai ennenaikainen vika	Vaihda uuteen pätevään komponenttiin
Johdot leikattu ennen napaisuuden tarkistamista	Johdon pituutta ei voi enää tunnistaa napaisuus	Suurempi asennusvirheen mahdollisuus	Tarkista napaisuus ennen johtojen leikkaamista
