Täysi siltasuuntaaja: Tehokas vaihtovirta DC -muuntamiseen, piirin suunnitteluun ja sovelluksiin

Täysi siltasuuntaaja, jota käytettiin vaihtavan virran (AC) muuttamiseen, kuten seinäpistorasiasta, tasavirtaan (DC), joka on useimpien elektronisten laitteiden käyttämän tehotyyppi.Toisin kuin yksinkertaisemmat järjestelmät, jotka tuhlaavat puolet tulevasta sähköstä, koko sillan tasasuuntaaja käyttää neljää diodia varmistaakseen, että se kaappaa virran sekä AC -syklin ylös- että alaspäin.Tässä artikkelissa tutkitaan, kuinka täydellinen siltasuuntaaja toimii, sen osat ja miksi se on niin tärkeä monissa tekniikoissa.

Luettelo

Yleiskatsaus täydellisestä sillan tasasuuntaajasta

Eräs Full Bridge Passifer, joka tunnetaan myös nimellä Full Wave Bridge -suuntaja tai yksinkertaisesti diodisillan tasasuuntaaja, on elektroninen piiri, joka on suunniteltu muuntamaan vaihtovirta (AC) tasavirtaan (DC).Se toimii komponenttina monissa sähkö- ja elektronisissa sovelluksissa, joissa vaaditaan tasainen tasajännite.Toisin kuin puoliaallon tasasuuntaaja, jossa käytetään vain puolta vaihtovirta-aaltomuodosta, täyden sillan tasasuuntaaja hyödyntää sekä AC-syklin positiivisia että negatiivisia puoliskoja, mikä tekee siitä tehokkaamman tehon muuntamisen.Täysin sillan tasasuuntaajan toiminta perustuu neljän diodin kokoonpanoon, jotka on järjestetty siltojen muodostumiseen.Nämä diodit toimivat kollektiivisesti varmistaakseen, että virran virtaussuunta pysyy samana kuorman yli, riippumatta vaihtovirtasyötön napaisuudesta.Tämä järjestely antaa piirin tehokkaasti korjata sisääntulon aaltomuodon molemmat puoliskot, mikä johtaa jatkuvaan ja vakaampaan DC-lähtöön kuin puoli-aaltoasuuntaaja.

Yksi sillan tasasuuntaajan keskeisistä eduista on sen tehostettu tehokkuus.Koska se käsittelee koko vaihtovirta -aaltomuodon eikä vain puolta, se tuottaa korkeamman keskimääräisen tasavirtalähtöjännitteen, josta on hyötyä käytännön sovelluksissa.Lisäksi hyödyntämällä tulotehoa täysimääräisesti se vähentää tehonmenetystä ja lämmön hajoamista, mikä tekee siitä suositun valinnan erilaisissa virtalähdejärjestelmissä.Täydellisiä siltasuuntaajia käytetään laajasti säännellyissä virtalähdepiirissä, mukaan lukien virtalähteissä, akkulatureilla ja tietokoneen virtalähteissä.Nämä laitteet vaativat johdonmukaista ja luotettavaa tasavirtajännitettä elektronisten komponenttien vakaan toiminnan varmistamiseksi.Täysin sillan tasasuuntaajan kyky toimittaa sujuvaa ja tehokasta tasavirtavoimaa tekee siitä tärkeän komponentin nykyaikaisessa sähkö- ja elektronisessa tekniikassa.

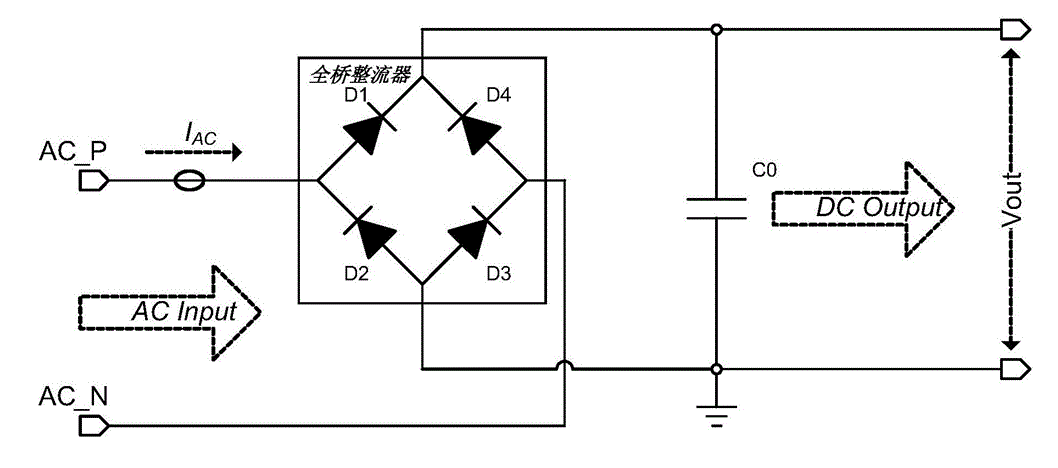

Kuva 2.Full Bridge PassiferKaavio

Piirikaavio havainnollistaa koko aaltosillan tasasuuntaajan, yleisen elektronisen komponentin, käytettynä vuoroteoksen (AC) muun muassa suorapuheena (DC).Piiri koostuu neljästä diodista (D1, D2, D3 ja D4), jotka on järjestetty siltakokoonpanoon.Siinä on kaksi vaihtovirtatulolaalia (merkitty AC_P ja AC_N) ja kaksi tasavirtalähtöliittoa.Kun AC -jännitettä käytetään, tasasuuntaaja käyttää diodeja varmistaakseen, että virta virtaa samaan suuntaan sekä vaihtovirtasyklin positiivisten että negatiivisten puoliskojen aikana.Positiivisessa puolisyklissä diodit D1 ja D2 ovat eteenpäin puolueellisia ja sallivat virran kulkea, kun taas D3 ja D4 ovat käänteisesti puolueellisia ja lohkovirtaa.Negatiivisen puolisyklin aikana D3 ja D4 tulee eteenpäin puolueellisesti ja käyttäytyvät, kun taas D1- ja D2-lohkovirta.Tämä prosessi korjaa vaihtovirtasyötön ja tuottaa sykkivä DC -lähtö.Kondensaattori (C0) tasoittaa lähtöä vähentäen jännitteen vaihtelut ja luomalla vakaamman tasavirtajänniteen (VOUT).

Täysiaaltosillan tasasuuntaajan rakentaminen

Kuva 3. Koko aaltosillan tasasuuntaajarakenne

Täysinaltosillan tasasuuntaaja, elektroninen piiri, joka on suunniteltu muuttamaan vaihtovirta (AC) tasavirtaan (DC) tehokkaasti.Tämä korjausprosessi perustuu diodien yhdistettyyn toimintaan ja resistiiviseen kuormaan, jokainen myötävaikuttaa piirin toiminnallisuuteen ja tehokkuuteen.Tasasasuuntaajan rakenne koostuu seuraavista pääkomponenteista:

1. Neljä diodia (d₁, d₂, d₃, d₄)

Neljä diodia ovat piirin sydän ja ne on järjestetty siltakokoonpanoon.Niillä on rooli korjausprosessissa antamalla virran virtata vain yhteen suuntaan kuorman läpi, AC -tulopolaarisuudesta riippumatta.Jokainen diodi toimii yksisuuntaisena venttiilinä sähkövirralle.AC-tulon positiivisen puolisyklin aikana diodit d₁ ja d₂ muuttuvat eteenpäin puolueellisiksi, jolloin virran virtaisi kuorman läpi.Samanaikaisesti diodit d₃ ja d₄ ovat käänteisiä ja estävät virran.Tämä varmistaa, että virta virtaa yhteen suuntaan kuorman läpi.

AC-tulon negatiivisen puolisyklin aikana diodien roolit kääntyvät.Diodit d₃ ja d₄ muuttuvat eteenpäin puolueellisiksi, johtavan virran, kun taas diodit d₁ ja d₂ ovat käänteisesti puolueellisia ja lohkovirtaa.Jälleen virta virtaa samaan suuntaan kuorman läpi ylläpitäen yksisuuntaista virtaa.Tämä diodien vuorotteleva toiminta varmistaa, että AC-aaltomuodon molemmat puoliskot käytetään, mikä johtaa tehokkaampaan muuntamiseen verrattuna puoliaallon tasasuuntaajaan, joka käyttää vain puolta AC-syklistä.

2. Resistiivinen kuorma (R_Lens-A

Resistiivinen kuorma, merkitty r_Lens Kaaviossa edustaa komponenttia tai laitetta, joka hyödyntää korjattua tasavirta -lähtöä.Tämä kuorma voi olla vastus, elektroninen laite tai kaikki laitteet, jotka vaativat DC -virtaa toimimaan.Korjattu virta virtaa kuorman läpi tuottaen käyttökelpoisen voiman.Piirin suorituskyky ja tehokkuus riippuvat suurelta osin kuormituksen ominaisuuksista ja oikaistun lähdön laadusta.Kuorma on kytketty DC -lähtöliittimien läpi, merkitty B ja D kaaviossa.Virtavirtauksen suunta kuorman läpi pysyy yhdenmukaisena oikaisuprosessin takia, varmistaen yksisuuntaisen tasavirtavirran toimittamisen.

3. AC -syöttöliitteet (A ja C)

Tasasuuntaajassa on kaksi syöttöliittimää, jotka on merkitty A ja C, missä vaihtovirtasyöttö on kytketty.AC-tulojen napaisuus vuorottuu määräajoin, kun diodit käsittelevät positiivisia ja negatiivisia puolivälissä eri tavalla.Syöttöjännite kanavoidaan siltaverkon läpi varmistaen, että vaihtovirta -aaltomuodon molemmat puolikkaat edistävät lähtövirtaa.

4. DC -lähtöliittimet (B ja D)

Tasasuuntaaja tuottaa tasavirtajännitteen lähtöliittimien yli, merkitty B ja D kaaviossa.Lähtö on sykkivä tasavirta -aaltomuoto, kun vaihtovirtasyklin negatiivinen puoli on käännetty vastaamaan positiivisen puoliajan kanssa.Vaikka tämä aaltomuoto on yksisuuntainen, se sisältää silti joitain vaihteluita tai väreilyä korjausprosessin vuoksi.Koko aaltosillan tasasuuntaaja on erittäin tehokas, koska siinä käytetään AC-aaltomuodon molempia puoliskoja, kaksinkertaistaen tehokkaasti lähtösignaalin taajuuden verrattuna puoliaallon tasasuuntaajaan.Tämä lisääntynyt taajuus helpottaa väreysten tasoittamista suodatuskomponenttien, kuten kondensaattorien tai induktorien avulla, tuottaen vakaamman tasavirta -lähtö käytännön sovelluksiin.Tätä mallia käytetään laajasti virtalähdepiireissä johtuen sen kyvystä tarjota korkeampi keskimääräinen lähtöjännite, parantunut tehokkuus ja syöttötehon parempi hyödyntäminen verrattuna yksinkertaisempiin tasasuuntaajapiireihin.

Täysi siltasuuntaajan toiminnallisuus

Täysi siltasuuntaaja, joka on tunnettu kyvystään muuntaa vuorotteleva virta (AC) tasavirtaan (DC).AC, joka on yleisesti saatavana asuin-, kaupallisissa ja teollisissa sähköjärjestelmissä, ei sovellu useimmille elektronisille laitteille sen kaksisuuntaisen luonteensa vuoksi, joka vuorottelee positiivisten ja negatiivisten syklien välillä.Täysi siltasuuntaaja käsittelee tätä ongelmaa käyttämällä diodien strategista kokoonpanoa AC: n muunnoksen helpottamiseksi tasavirtaksi, jolloin elektroniset laitteet voivat toimia luotettavasti.Korjausprosessi alkaa vaihtovirtasyötönä, joka luonnollisesti noudattaa sinimuotoista mallia vuorottelevilla positiivisilla ja negatiivisilla puolivälissä, pääsee tasasuuntaajapiiriin.Tasasuuntaajan muotoilu koostuu neljästä diodista, jotka on järjestetty siltakokoonpanoon, jotka toimivat yhdessä kanavoidaksesi sähkön virtauksen vain yhteen suuntaan.AC-tulojen vaihtaessa spesifiset diodiparit käyttävät kunkin puolisyklin aikana.

Vakaamman ja käyttökelpoisemman tasavirtajännitteen luomiseksi tasasuuntaajan lähtö johdetaan yleensä suodatuskomponentin, kuten kondensaattorin, läpi.Kondensaattorilla on rooli säilyttämällä varaus sykkivän tasavirtaan ja vapauttamalla se kourujen aikana, vähentäen tehokkaasti vaihtelut ja tasoittamalla aaltomuotoa.Tuloksena oleva tasavirtajännite on paljon johdonmukaisempi ja sopii elektronisiin laitteisiin.Koko sillan tasasuuntaajan merkitys ulottuu huomattavasti yksinkertaisen muuntamisen ulkopuolelle.Sen tasainen DC -lähtö on erinomainen laajan elektronisten laitteiden toiminnalle, pienistä kotitalousvälineistä, kuten älypuhelimista, tablet -laitteista ja kannettavista tietokoneista suurempiin, monimutkaisempiin järjestelmiin, kuten tietokonepalvelimiin, tietoliikenneverkoihin ja teollisuuskoneisiin.Nämä laitteet ja järjestelmät vaativat vakaan ja jatkuvan virtalähteen suorituskykyongelmien tai potentiaalisten vaurioiden välttämiseksi, jotka johtuvat sähkötulon vaihteluista.Tasasuuntaajan kyky hyödyntää AC-aaltomuodon molempia puoliskoja tekee siitä tehokkaamman kuin puoliaallon tasasuuntaaja, mikä tarjoaa korkeamman keskimääräisen lähtöjännitteen ja minimoi energiahukkaa.Varmistamalla jatkuvan ja luotettavan tasavirtasyötön koko sillan tasasuuntaaja ei vain lisää niiden laitteiden suorituskykyä, vaan myös pidentää niiden käyttöikää suojaamalla arkaluontoisia komponentteja jännitteen epäsäännöllisyyksiltä.Tämä tehokkuus ja luotettavuus tekevät siitä elementin nykyaikaisessa tehoelektroniikan ja energian muuntamisjärjestelmissä.

Koko siltasuuntaajan toimintadynamiikka

Täysin sillan tasasuuntaajan toiminta on sekä monimutkainen että tarvitaan vuorottelevan virran (AC) muuntamiseen tasavirtaan (DC), muuntaminen, joka on tärkeä lukemattomien elektronisten laitteiden virran virtaamiseksi.Tämä prosessi voidaan ymmärtää toisiinsa kytkettyjen vaiheiden sarjana, jokaisella on rooli tasavirtatuotannon tehokkuuden, vakauden ja luotettavuuden varmistamisessa.

1. AC -tulo ja muuntajan säätö

Korjausprosessi alkaa vaihtovirtatulolla, joka on tyypillisesti hankittu vakiovirtalähteestä, kuten seinäpistorasiasta.Tämän vaihtovirtatulon jännite on kuitenkin usein liian korkea tai sopimaton suoraa käyttöön elektronisissa piireissä.Tämän ratkaisemiseksi muuntajaa käytetään asentamaan jännite turvallisemmalle ja hallittavissa olevalle tasolle.Muuntaja ei vain säädä tulojännitettä, vaan myös eristää piirin päävirtalähteestä, mikä tarjoaa lisäkerroksen turvallisuuskerroksen.Vastaamalla jännitettä muuntaja varmistaa, että tasasuuntaaja toimii tehokkaasti minimoimalla jännitepiikkien tai nousun riski, joka voi vahingoittaa herkkiä elektronisia komponentteja.Tämä valmisteluvaihe on tärkeä syöttö AC: n valmistus seuraavaan korjausprosessiin.

2. Diodin aktivointi positiivisen ja negatiivisen puolivälin aikana

3. Kondensaattorin suodatus

Korjattu tulos tässä vaiheessa, vaikkakin yksisuuntainen, sisältää silti vaihtelut tai värejä alkuperäisen vaihtovirtasyötön vuorotellen luonteen vuoksi.Näiden väreysten tasoittamiseksi ja vakaamman tasavirtajänniteen tuottamiseksi kondensaattori asetetaan tasasuuntaajan ulostuloon.Kondensaattori toimii lataamalla, kun oikaistu jännite saavuttaa huipunsa ja purkautuu, kun jännite putoaa.Tämä prosessi täyttää korjatun aaltomuodon pulssien väliset aukot vähentäen tehokkaasti jännitemuperiaatioita.Tuloksena on paljon tasaisempi tasavirtalähtö herkille elektronisille laitteille.Tarkkuutta edellyttävissä sovelluksissa, kuten lääketieteellisissä laitteissa, viestintälaitteissa ja mikrokontrollereissa, tämä suodatusvaihe varmistaa, että toimitettu jännite pysyy tasaisena ja luotettavana.

4. Jännitteen vakauttaminen

Jopa suodattamisen jälkeen, pienet vaihtelut tai väärinkäytökset voivat säilyttää tasavirtatuotannossa.Jännitteen laadun parantamiseksi edelleen käytetään usein jännitteen stabilointikomponentteja, kuten jännitesäätimiä tai edistyneempiä suodatuspiirejä.Jännitesäätimet on suunniteltu ylläpitämään vakiolähtöjännitettä, vaikka tulojännite tai kuormitusolosuhteet vaihtelevat.Tämä stabilointi on tärkeä laitteille, jotka vaativat tarkan ja yhdenmukaisen jännitesyötön, kuten prosessorit, anturit tai muistimoduulit.Varmistamalla, että lähtöjännite pysyy tarkalla alueella, tämä vaihe parantaa tasasuuntaajan käyttämien laitteiden suorituskykyä ja pitkäikäisyyttä.

Koko sillan tasasuuntaajan koko toimintaprosessi on suunniteltu maksimoimaan energiatehokkuus ja minimoidaan samalla tehon menetys.Hyödyntämällä sekä vaihtovirtasyötön positiivisia että negatiivisia puoliskoja, tasasuuntaaja saavuttaa suuremman tehokkuuden verrattuna puoliaaltoihin tasasuuntaajiin, jotka käyttävät vain puolta AC-aaltomuodosta.Lisäksi systemaattinen lähestymistapa tulon muuntamiseen, korjaamiseen, suodattamiseen ja stabilointiin varmistaa, että lähtö ei ole vain vakaa, vaan myös turvallinen käytettäväksi herkän elektronisten komponenttien kanssa.Tämän nelivaiheisen prosessin avulla koko siltasuuntaaja tarjoaa luotettavan ja tehokkaan tasavirtalähteen laajalle valikoimasta elektronisia laitteita ja järjestelmiä.Tuottamalla johdonmukaisen ja vakaan DC -lähdön, tasasuuntaajan suojaa herkkiä piirejä jännitemuutoksia vastaan ​​ja varmistaa sen käyttämien laitteiden asianmukaisen toiminnan ja pidentyneen elinkaaren.Tämä tekee siitä tärkeän komponentin nykyaikaisissa virtalähteen malleissa.

Täysinaltosillan tasasuuntaajan piikin käänteinen jännite (PIV)

Piikin käänteinen jännite (PIV), spesifikaatiota diodeille, joita käytetään täysaaltosillan tasasuuntaajassa, koska se määrittelee niiden kyvyn kestämään maksimaalisen käänteisen jännitteen ei-hallintajaksoina.PIV varmistaa, että diodit voivat käsitellä korkeinta jännitettä, jonka he voivat kokea käänteisessä puolueellisuudessa epäonnistumatta tai hajottamatta.Tätä parametria käytetään korkeajännite- tai teollisuussovelluksissa, joissa piirit altistuvat jännittasoille ja vaihteluille.PIV: n ymmärtäminen auttaa suunnittelijoiden suunnittelussa, jotka eivät ole vain tehokkaita, vaan myös kestäviä ja luotettavia erilaisissa käyttöolosuhteissa.

PIV: n laskeminen ja soveltaminen

Kuva 6. Käytännöllinen diodimalli PIV -laskelmalla

Jokaisen aaltosillan tasasuuntaajan jokaisen diodin PIV on suurin käänteinen jännite, jonka diodin on estettävä käytön aikana.Tämä arvo on yhtä suuri kuin syöttön huipun vaihtojännite, joka voidaan laskea kertomalla RMS: n (juuren keskimääräinen neliö) jännite neliöjuurella 2. Esimerkiksi, jos vaihtovirtajännite on 230 volttia, huippujännite tuleeolla noin 325 volttia (230 × √2).Näin ollen kunkin tasasuuntaajan PIV -luokituksen on oltava vähintään 325 volttia tämän maksimijännitteen kestämiseksi turvallisesti vikaantumatta.

Piikien, joissa muuntajaa käytetään astumaan tai astumaan sisääntulojännitettä alas, PIV -laskelman on myös otettava huomioon muunnetun jännitteen.Esimerkiksi, jos muuntaja laskee jännitteen 120 volttiin AC, huippujänniteestä tulee noin 170 volttia (120 × √2) ja diodien tulisi olla PIV -luokitus vähintään 170 volttia.Varmistetaan, että kunkin diodin PIV -luokitus vastaa tai ylittää lasketun huippujännitteen käänteisten vuotovirtojen estämiseksi ja tasasuuntaajan suojaamiseksi ylijännitysolosuhteiden aiheuttamilta vaurioilta.

PIV: hen perustuvien diodien valinta ja kestävyys

Diodien valitseminen sopivalla PIV-luokituksella on tärkeä vaihe täydellisen aaltosillan tasasuuntaajan pitkäaikaisen kestävyyden ja luotettavuuden varmistamisessa.Diodit, joiden PIV -luokitukset ovat korkeammat kuin laskettu huippujännite, tarjoavat lisätyn turvamarginaalin, mikä tekee piiriestä vankempaa odottamattomia jännitepiikkiä tai AC -tarjonnan nousua vastaan.Tämä turvapuskuri on hieno teollisuus- ja suuritehoisissa sovelluksissa, joissa tehonvaihtelut ovat yleisempiä ja vakavampia.

Diodien käyttäminen, jolla on riittämättömät PIV -luokitukset, voi johtaa usein vikoihin, koska diodit eivät ehkä pysty estämään käänteisiä jännitteitä toiminnan aikana.Over time, this can cause overheating, damage to other components in the circuit, and even total rectifier failure.Sitä vastoin diodit, joissa on asianmukaisesti nimellisarvot tai hieman ylikuormitetut PIV-arvot, auttavat varmistamaan, että tasasuuntaaja kestää käyttöolosuhteet ja pidentää sen yleistä käyttöikää.

Vaikutus tasasuuntaajan suorituskykyyn ja pitkäikäisyyteen

Kuva 7. Koko aallon siltasuuntaajapiiri ja lähtö-aaltomuoto

Koko aaltosillan tasasuuntaajan suorituskyky ja pitkäikäisyys ovat voimakkaasti riippuvaisia ​​sen diodien PIV -luokituksista.Kun käytetään diodeja, joilla on riittävä PIV -luokitus, ne edistävät piirin yleistä lujuutta, jolloin se voi toimia luotettavasti jopa haastavissa olosuhteissa.Tämä luotettavuus on hienoa sovelluksissa, kuten lääketieteelliset laitteet, viestintäjärjestelmät ja teollisuuskoneet.

Jos diodit ovat oikein nimellisissä, ne estävät käänteiset vuotovirrat ja sähköinen hajoamisen varmistaen tasaisen ja tasaisen DC -lähtöä.Tämä vakaus ei vain suojaa herkkiä loppupään komponentteja, vaan myös minimoi ylläpitovaatimukset ja vähentää kalliiden järjestelmien seisokkien riskiä.Lisäksi PIV -valinta antaa tasasuuntaajalle mahdollisuuden käsitellä satunnaisia ​​nousuja tai epänormaalia jännitevaihteluita vaarantamatta sen eheyttä tai tehokkuutta.

Kondensaattorisuodatin täyden aallon siltasuuntaajissa

Kondensaattorisuodattimen integrointi täysaaltojen sillan tasasuuntaajiin on parannus, joka parantaa lähtövirran (DC) laatua.Täysiaallon siltasuuntaajat muuntaavat tehokkaasti vaihtovirran (AC) DC: ksi, mutta välitön lähtö ei ole sileä, tasainen tasavirta.Sen sijaan se on sykkivä tasavirta -aaltomuoto, jolle on tunnusomaista jaksolliset piikit ja kourut.Tämä vaihtelu voi aiheuttaa ongelmia herkille elektronisille laitteille, jotka vaativat jatkuvaa ja vakaata jännitettä toimimaan luotettavasti.Tämän rajoituksen ratkaisemiseksi ja tasasuuntaajan tulosta parantamiseksi lisätään kondensaattorisuodatin.Kondensaattorin kyky tallentaa ja vapauttaa sähköenergiaa vähitellen auttaa tasoittamaan nämä vaihtelut tuottaen puhdistusaineen ja vakaamman tasavirtajänniteen.

Kuva 8. Koko aallon tasasuuntaaja kondensaattorisuodattimella

Kondensaattorisuodattimien rooli ja mekanismi

Kondensaattorin päätarkoitus täyden aallon sillan tasasuuntaajassa on vähentää aaltoilua ja stabiloida lähtöjännite.Ripple viittaa pieneen, jäljellä olevaan vaihtovirtakomponenttiin, joka pysyy päällekkäin korjatussa tasavirtalähetyksessä.Tämä aaltoilu tapahtuu, koska korjausprosessi muuntaa vaihtovirtaamuodon vuorottelevat positiiviset ja negatiiviset puoliskot sykkivään tasavirtaan, mutta ei poista jännitteenvaihtelut kokonaan.Kondensaattorisuodatin toimii lataamalla oikaistun aaltomuodon huippujännitteeseen, kun diodit johtavat ja purkautuvat sitten jännitteen ylläpitämiseksi, kun diodit eivät suorita.

Tämä varauksen purkautumismekanismi varmistaa, että jännitteet kuorman yli pysyy suhteellisen vakiona, jopa silloin, kun oikaistu vaihtojännite putoaa piikkien välillä.Kondensaattori täyttää korjatun tasavirtaviranomaisten väliset aukot tasoittaen aaltomuodon ja vähentämällä aaltoilua.Tuloksena on paljon tasaisempi DC -lähtö, joka on tarpeen saada herkät elektroniset laitteet, kuten mikrokontrollerit, anturit ja viestintäjärjestelmät, joissa jopa pienet jännitemuunnot voivat johtaa suorituskykyongelmiin.

Lähtövakauden parantaminen suuremmilla kondensaattoreilla

Suodattimen kondensaattorin kapasitanssiarvolla on rooli aaltoilun vähentämisen tehokkuuden määrittämisessä.Suuremmalla kondensaattorilla on korkeampi varausvarastointi, mikä mahdollistaa sen ylläpitämisen jännitteet tehokkaammin vaihtovirtasyklin ei-hallintovaiheissa.Tämä lisääntynyt säilytyskapasiteetti minimoi jännitekappaleet oikaistun lähdön piikkien välillä, mikä johtaa tasaisempaan ja vakaampaan tasavirta -aaltomuotoon.Mitä suurempi kapasitanssi, sitä parempi kondensaattori voi kompensoida korjatun jännitteen vaihtelut vähentäen aaltoilevan amplitudia.

Kondensaattorin koon valinta sisältää kuitenkin kompromisseja.Vaikka suurempi kondensaattori voi parantaa vakautta, se vie myös enemmän fyysistä tilaa, lisää kustannuksia ja saattaa vaatia pidempiä latausaikoja.Siksi sinun on tasapainotettava nämä tekijät valitsemalla kondensaattorin koon, joka täyttää sovelluksen erityisvaatimukset.Korkean tarkan elektronisten sovellusten, kuten lääketieteellisten laitteiden tai laboratorioinstrumenttien, suuremmat kondensaattorit ovat usein parempia varmistaa korkeimman jännitteen vakauden ja suorituskyvyn.

Hyöty

Käytännöllisessä asennuksessa kondensaattori on kytketty kuorman suuntaisesti tasasuuntaajan lähtöliittimien yli.Tämä kokoonpano antaa kondensaattorille mahdollisuuden toimia puskurina, absorboimalla äkilliset jännitteen muutokset ja suojaa kuormaa näiltä vaihteluilta.Ylläpitämällä vakaa lähtöjännite, kondensaattorisuodatin parantaa tasasuuntaajan suorituskykyä ja estää alavirran komponenttien vaurioita, jotka johtuvat altistumisesta epäjohdonmukaisille jännitteille.Yksi kondensaattorin suodatuksen eduista on elektronisten komponenttien pidennetty käyttöikä.Ripple- tai vaihtelevien jännitteiden altistukset yleensä kuluvat nopeammin, koska komponentit korostavat jatkuvasti variaatioita.Kondensaattorin suodattimen tarjoama tasaisempi DC -lähtö vähentää tätä jännitystä parantaen kokonaisjärjestelmän luotettavuutta ja kestävyyttä.

Parannettu jännitteen stabiilisuus on erityisen suuri sovelluksissa, kuten akkulaturit, joissa tarkka ja tasainen jännite tarvitaan akkujen lataamiseen turvallisesti ja tehokkaasti.Vaihteleva jännite voi vahingoittaa akkua tai vähentää sen käyttöikää.Samoin muut elektroniset laitteet, kuten vahvistimet, prosessorit ja viestintälaitteet, riippuvat tasaisesta tasavirtavoimasta toimimaan oikein.Näissä tapauksissa kondensaattorisuodatin ei vain paranna laitteen suorituskykyä, vaan varmistaa myös sen pitkäaikaisen luotettavuuden.

Full Bridge -suuntaajien edut

Täydelliset siltasuuntaajat tunnustetaan laajasti niiden lukuisista eduista, mikä tekee niistä edullisen valinnan erilaisissa elektronisissa sovelluksissa.Niiden kyky muuttaa tehokkaasti vaihtovirtaa (AC) tasavirtaan (DC) yhdistettynä kustannustehokkaisiin ja korkean suorituskyvyn ominaisuuksiin erottuu muihin tasasuuntausmenetelmiin verrattuna.Seuraavaksi tutkimme yksityiskohtaisemmin täyden sillan tasasuuntaajien ensisijaisia ​​etuja.

Keskikeskuksen muuntajan eliminointi

Yksi täyden sillan tasasuuntaajien etu on, että ne eliminoivat keskikeskuksen muuntajan tarpeen, yksinkertaistaen piirin suunnittelua ja vähentävät kustannuksia.Joissakin tasasuuntaajan kokoonpanoissa, kuten keskikohdassa käytettyjen täysaaltojen tasasuuntaajissa, vaaditaan keskikohdan muuntaja, on toissijainen käämi keskipisteyhteydellä (keskustana).Tällaisten muuntajien suunnittelu ja valmistus voi olla monimutkaista ja kallista, koska käämi on jaettava tasaisesti ja tarkasti tasapainoisen suorituskyvyn varmistamiseksi.

Poistamalla keskikeskuksen vaatimus, Full Bridge Pasasuuntajat virtaviivaistavat piirin arkkitehtuuria.Tämä yksinkertaistaminen johtaa muuntajiin, joiden tuotanto on helpompaa ja halvempaa, koska ne eivät enää vaadi ylimääräistä keskikohtausta.Lisäksi keskikanavan puuttuminen vähentää muuntajan kokoa ja painoa, mikä tekee täydellisistä sillan tasasuuntaajista sopivimmaksi kompakteille ja kevyille malleille.Seurauksena on, että nämä tasasuuntaajat tarjoavat sekä taloudellisia että käytännöllisiä etuja, etenkin sovelluksissa, joissa kustannukset ja yksinkertaisuus ovat keskeisiä näkökohtia.

Lisääntynyt lähtöjännite

Täydelliset sillan tasasuuntaajat hyödyntävät täysimääräisesti sekä vaihtovirta-aaltomuodon positiivisia että negatiivisia puoliskoja, kaksinkertaistaen tehokkaasti oikaistu ulostulon taajuuden verrattuna puoliaallon tasasuuntaajiin.Tämä AC -signaalin lisääntynyt käyttö johtaa suurempaan tasavirtalähtöjännitteeseen samalla muuntajan toissijaisella jännitteellä.Sitä vastoin puoliaallon tasasuuntaajat käyttävät vain puolta vaihtovirtasyklistä, mikä johtaa pienempaan tehokkuuteen ja lähtöjännitteeseen.

This characteristic of full bridge rectifiers makes them ideal for applications where a higher DC output is required.By generating a more substantial and continuous DC voltage, full bridge rectifiers improve the efficiency of the power conversion process.Tämä etu on hyödyllinen laitteissa, kuten viestintäjärjestelmien, teollisuuslaitteiden ja akun latauspiirien virtalähteissä, joissa korkeampi ja johdonmukaisempi DC -lähtö parantaa yleistä suorituskykyä.

Lower Peak Inverse Voltage Requirements

Another advantage of full bridge rectifiers is their reduced Peak Inverse Voltage (PIV) requirements for the diodes.Keskustantamassa täyden aallon tasasuuntaajassa jokaisen diodin on kestettävä muuntajan toissijaisen käämin täyden piikkijännite käänteisessä puolueellisuudessa.Koko siltasuuntaajassa jokaisen diodin on kuitenkin estättävä puolet tästä piikkijännitteestä, koska jännite jaetaan diodien yli toiminnan aikana.

This reduced voltage stress enables the use of diodes with lower PIV ratings, which are often less expensive than their high-PIV counterparts.Antamalla käyttää kustannustehokkaampia diodeja uhraamatta suorituskykyä tai luotettavuutta, Full Bridge -suuntaajat tarjoavat selkeän taloudellisen hyödyn.Tämä tekee niistä edullisen valinnan sekä edullisissa kulutuselektroniikassa että laajamittaisissa teollisuusjärjestelmissä, joissa kulujen minimointi vaarantamatta laatua on välttämätöntä.

Smoother DC Output and Higher Transformer Utilization Factor

One of the standout advantages of full bridge rectifiers is their ability to produce a smoother DC output.Täysin sillan tasasuuntaajan oikaistu lähtö on alhaisempi aaltokerroin verrattuna puoliaallon tasasuuntaajiin, mikä tarkoittaa vakaampaa ja tasaista tasavirtajännitettä.Tämä tasaisempi lähtö on tärkeä herkille elektronisille laitteille, kuten mikrokontrollereille, antureille ja viestintälaitteille, jotka vaativat vakaa tehoa luotettavaksi toimintaan.

Lisäksi täydet siltasuuntaajat tarjoavat korkeamman muuntajan käyttökertoimen (TUF), mitan siitä, kuinka tehokkaasti muuntajan kapasiteettia käytetään virran toimittamiseen kuormaan.Koko siltakokoonpano varmistaa, että muuntaja on aktiivinen vaihtovirtasyklin molemmissa puoliskoissa, maksimoimalla sen tehonjakelu.A higher TUF not only improves energy efficiency but also reduces the size and cost of the transformer, as its full potential is utilized.Tämä tasaisemman tasavirtatuotannon ja paremman muuntajan hyödyntämisen yhdistelmä tekee täydellisistä siltasuojaimista energiatehokkaan ja käytännöllisen valinnan nykyaikaisten elektronisten järjestelmien kanssa.

Disadvantages of Full Bridge Rectifiers

Full bridge rectifiers are highly efficient and widely used in many applications due to their ability to utilize both halves of the AC waveform. However, they come with specific disadvantages that can affect their practicality in certain situations. Understanding these drawbacks is important for selecting the appropriate rectification method based on the needs of a given application. Below are the main disadvantages of full bridge rectifiers, explained in detail.

Increased Circuit Complexity and Cost

Yksi täyden sillan tasasuuntaajan haitoista on sen lisääntynyt piirin monimutkaisuus verrattuna yksinkertaisempiin korjausmenetelmiin, kuten puoliaallon tasasuuntaajaan.A full bridge rectifier requires four diodes to function, whereas a half-wave rectifier only needs one.The inclusion of these extra components makes the circuit design more intricate, requiring more connections and space.Kompakteille elektronisille laitteille, joissa piirin koko on minimointi, suurempi koko ja lisääntynyt komponenttien lukumäärä voivat aiheuttaa suunnittelun haasteita.

Kustannustekijä on toinen huomio.Jokainen diodi lisää materiaalikustannuksia, ja lisääntynyt komponenttien lukumäärä nostaa tuotannon kokonaiskustannukset.Lisäksi monimutkaisempi suunnittelu tarkoittaa enemmän mahdollisia vikapisteitä, mikä voi vaikeuttaa vianetsintä ja ylläpito.Teollisuuksille tai sovelluksille, joissa kustannustehokkuus ja yksinkertaisuus ovat avainasemassa, täyden sillan tasasuuntaajan lisäkustannukset ja monimutkaisuus saattavat tehdä siitä vähemmän houkuttelevan.

Suurempi jännitteen pudotus lähtöä

Koko siltasuuntaajassa virta kulkee kahden diodin läpi jokaisen vaihtovirtasyötön puolisyklin aikana.Jokainen näistä diodeista tuo eteenpäin jännitteen pudotuksen, joka on noin 0,7 volttia tavanomaisille piidiodeille.Seurauksena on, että jännitteen pudotus sykliä kohti on noin 1,4 volttia.Tämä pudotus on vähemmän korkeajännitesovelluksissa, mutta siitä tulee vakava ongelma pienjännitehuoneistoissa, joissa tarvitaan mahdollisimman paljon syöttöjännitettä.

Tämän jännitteen pudotuksen aiheuttama vähentynyt lähtöjännite voi vaikuttaa negatiivisesti tasasuuntaajan kokonaistehokkuuteen, etenkin skenaarioissa, joissa jokainen jänniteosa on tärkeä.Matalavirta- tai pienjänniteaseteille voidaan tarvita lisävaiheet, kuten jännitteen lisääminen, jotta lähtö on käyttökelpoinen.Nämä ylimääräiset vaiheet eivät vain lisää järjestelmän kustannuksia ja monimutkaisuutta, vaan voivat myös tuoda lisää energiahäviöitä.

Jännitteen pudotuksesta johtuva vaarantunut tehokkuus

Jännitteen pudotus diodien yli ei vain vähennä lähtöjännitettä, vaan myös vaikuttaa tehokkuushäviöisiin hukkaantuneiden energian muodossa.Tämä energia häviää lämmönä, mikä ei vaikuta kuorman virran virtaamiseen, vaan vähentää sen sijaan järjestelmän energiatehokkuutta.Tämä menetys on suuri voimaherkissä sovelluksissa, kuten akkukäyttöisissä laitteissa tai uusiutuvien energialähteiden järjestelmissä, joissa energian säilyttäminen on ensisijainen tavoite.

Korkean tehokkuuden malleissa jopa pienet energiahäviöt voivat kasvaa ajan myötä, mikä johtaa korkeampiin toimintakustannuksiin ja pienempiin järjestelmän kokonaistuloksiin.Sinun on otettava huomioon nämä tappiot, kun tarkastellaan täydellisen sillan tasasuuntaajan käyttöä ja joudut joutumaan tutkimaan vaihtoehtoisia oikaisumenetelmiä tai tehokkaampia diodeja, kuten Schottky -diodeja, jännitekasvien vaikutuksen minimoimiseksi.

Lisääntynyt lämmön hajoaminen ja lämmönhallintatarpeet

Jännitteen pudotuksen tuottama lämpö diodien yli tuo lisää suunnitteluhaasteita.Kun virta virtaa diodien läpi, lämpöä menetettyä energiaa on hoidettava tehokkaasti ylikuumenemisen estämiseksi.Suurissa sovelluksissa tai ympäristöissä, joissa on rajoitetut jäähdytysvaihtoehdot, tästä tulee huolenaihe.Jos lämpöä ei ole riittävästi hajotettu, se voi johtaa diodien lämpörasitukseen vähentäen niiden elinaikaa ja luotettavuutta.

Lämpöhallintaratkaisut, kuten jäähdytyselementit, puhaltimet tai edistyneet jäähdytysjärjestelmät, voidaan tarvita tasasuuntaajan pitämiseksi käytössä turvallisissa lämpötilarajoissa.Nämä toimenpiteet lisäävät kuitenkin järjestelmään lisää kustannuksia ja monimutkaisuutta.Huono lämmönhallinta voi nopeuttaa komponenttien kulumista, lisäämällä järjestelmän vikojen todennäköisyyttä ja edellyttäen useampaa huoltoa tai korvaamista.

Luotettavuus ja ylläpitoongelmat

Luottamus neljään diodiin täyden sillan tasasuuntaajalta tuo tietyn keskinäisen riippuvuuden, joka voi vaarantaa järjestelmän luotettavuuden.Minkä tahansa diodin epäonnistuminen häiritsee koko tasasuuntausprosessia, mikä johtaa toiminnallisuuden menetykseen.Tämän ansiosta on hyödyllistä käyttää korkealaatuisia diodeja ja suunnitella piiri riittävät suojausmekanismit, kuten sulakkeet tai ylijännitestimet, estämään jännitepiikkien tai muiden poikkeavuuksien aiheuttamia vaurioita.

Säännöllisen ylläpidon tarve varmistaa, että kaikki diodit toimivat oikein, se lisää operatiiviseen yleiskustannukseen.Tämä on totta järjestelmissä, joissa seisokkeja ei ole hyväksyttäviä, kuten teollisuusautomaatio tai lääketieteelliset laitteet.Näissä tapauksissa tarvitaan suunniteltuja tarkastuksia ja komponenttien korvauksia johdonmukaisen suorituskyvyn ylläpitämiseksi, pitkäaikaisten kustannusten ja ylläpitotoimenpiteiden lisäämiseksi.

Siltasuuntaaja vs. koko siltasuuntaaja

Termejä siltasuuntaajaa ja täydellistä sillan tasasuuntaajaa käytetään usein keskenään ja viittaavat samaan tasasuuntaajan kokoonpanoon.Molemmat kuvaavat piiriä, joka käyttää neljää diodia, jotka on järjestetty sillaan vaihtavan virran (AC) muuttamiseen tasavirtaan (DC).Tämäntyyppinen tasasuuntaaja on vakiosuunnittelu tehoelektroniikassa, joka tunnetaan tehokkuudestaan ​​ja kyvystään hyödyntää koko vaihtovirta-aaltomuotoa täyden aallon korjaamiseen.Siltasuuntaaja on mikä tahansa tasasuuntaajapiiri, joka muodostaa sillan komponenteillaan täyden aallon oikaisujen saavuttamiseksi.Termi Full Bridge -suuntaaja on tarkempi ja korostaa vakiosuunnittelua neljällä diodilla.Useimmissa käytännöllisissä keskusteluissa nämä kaksi termiä tarkoittavat samaa asiaa ja niitä käytetään kuvaamaan samaa piiriä.Tätä mallia suositaan, koska se muuntaa AC-aaltomuodon molemmat puoliskot yksisuuntaiseksi tasavirtalähtöksi, mikä tekee siitä tehokkaamman kuin puoliaallon tasasuuntaajat.

Täysi siltasuuntaaja on tärkeä virtalähdepiirissä, koska se tarjoaa vakaan ja luotettavan tasavirta -lähdön, mikä on välttämätöntä elektronisten laitteiden asianmukaiseen toimintaan.Sen kyky maksimoida syöttösignaalin käyttö samalla jännitehäviöksi tekee siitä ihanteellisen suuritehoisiin sovelluksiin.Tätä kokoonpanoa käytetään yleisesti järjestelmissä, kuten tietokoneen virtalähteet, akkulaturit ja muut laitteet, jotka vaativat puhdasta ja tasaista tasavirtavirtaa.Täysin sillan tasasuuntaajan tärkeimmät edut sisältävät korkeamman tehokkuuden ja lisääntyneen lähtöjännitteen verrattuna puoliaallon tasasuuntaajiin.Hyödyntämällä vaihtovirta -aaltomuodon molemmat puoliskot, se kaksinkertaistaa lähtötaajuuden yksinkertaistaen tasavirta -lähdön tasoittamiseen tarvittavaa suodatusprosessia.Tämä malli parantaa myös energiatehokkuutta ja varmistaa yhdenmukaisemman lähtöjännitteen, mikä tekee siitä suositun valinnan nykyaikaisissa tehonmuuntamisjärjestelmissä.Siltaalasuuntaaja ja täyden sillan tasasuuntaaja viittaavat samaan piiriin, jota käytetään AC: n muuntamiseen DC: ksi.Tämä malli on tehokas, luotettava ja laajasti käytetty monien elektronisten laitteiden virtalähdepiirissä.Sen kyky tarjota tasaista tasavirtavoimaa vähimmäishäviöillä tekee siitä erinomaisen komponentin nykyaikaisessa elektroniikassa.

Puolisilta tasasuuntaaja vs. Full Bridge Pasasuuntaja

Kun verrataan puolisilta tasasuuntaajia ja täyden sillan tasasuuntaajia, on ymmärrettävä niiden suunnittelun, toiminnan ja suorituskyvyn erot.Nämä erot vaikuttavat niiden soveltuvuuteen eri sovelluksiin, etenkin lähtöjännitteen, tehokkuuden ja vakauden suhteen.Vaikka molemmat tasasuuntaajat palvelevat samaa tarkoitusta, vaihtavan virran (AC) muuntaminen virran (DC) muuntaminen niiden kokoonpanoiden ja käyttäytymisen siirtämiseksi vaihtelevat, mikä vaikuttaa niiden käytännön käyttöön elektronisissa järjestelmissä.

Kuva 9. Puoliaalto, täyden aallon keskikeskuksen ja koko aallon sillan tasasuuntaajan kokoonpanot

Kokoonpano ja toiminta

Koko siltasuuntaaja, jota usein kutsutaan yksinkertaisesti siltasuunnaksi, koostuu neljästä diodista, jotka on järjestetty siltakokoonpanoon.Tämän mallin avulla tasasuuntaaja voi muuntaa sekä vaihtovirta -tulon aaltomuodon positiiviset että negatiiviset puoliskot yksisuuntaiseksi tasavirta -lähtöksi.Riippumatta siitä, onko syöttö positiivisessa vai negatiivisessa puolisyklissä, kaksi sillan neljästä diodista käyttäytyvät, varmistaen, että tuotannon napaisuus pysyy vakiona.Tämä kyky hyödyntää koko vaihtovirta -aaltomuotoa johtaa suurempaan tehokkuuteen ja tasaisempaan ulostuloon verrattuna muihin korjausmenetelmiin.

Sitä vastoin puolikas sillan tasasuuntaaja käyttää vain kahta diodia yhdessä keskikohdassa olevan muuntajan kanssa.Keskustana on neutraali pisteenä, jakamalla muuntajan toissijainen käämitys kahteen yhtä suureen osaan.Toiminnan aikana yksi diodi johtaa vaihtovirtasyötön positiivisen puolisyklin aikana, kun taas toinen diodi johtaa negatiivisen puolisyklin aikana.Koska vain puolet vaihtovirta -aaltomuodosta käytetään kerrallaan, puoli sillan tasasuuntaajan lähtö on vähemmän tehokas, koska se hylkää puolet käytettävissä olevasta tehosta.

Vaikka Full Bridge Pasasuuntaimet eliminoivat keskinäisen muuntajan tarpeen, joka yksinkertaistaa piirisuunnittelua ja vähentää kustannuksia, Half Bridge -suuntaajat luottavat voimakkaasti tähän keskikohtaan käyttöä varten.Tämä luottamus lisää muuntajan suunnittelun monimutkaisuutta ja rajoittaa niiden tehokkuutta tietyissä sovelluksissa, mikä tekee täydellisistä siltasuojaimista käytännöllisemmän valinnan nykyaikaisissa, korkean suorituskyvyn piirissä.

Lähtöjännite ja vakaus

Koko sillan tasasuuntaajan merkittävä etu on sen kyky hyödyntää AC -aaltomuodon molempia puoliaja, mikä lisää lähtöjännitettä.Tämä kaksinkertaistaa myös korjatun tasavirtataajuuden taajuuden, mikä johtaa tasaisempaan ulostuloon, jolla on vähemmän vaihtelua tai väreilyä.Vähentynyt aaltojännite on tärkeä herkille elektronisille laitteille, kuten tietokoneille, lääketieteellisille laitteille ja viestintäjärjestelmille, jotka vaativat vakaan ja yhdenmukaisen tasavirtalaitteen toimittamisen toimintaan luotettavasti.

Sitä vastoin puolisiltasuuntaaja tuottaa pienemmän lähtöjännitteen, koska se käyttää vain puolta vaihtovirta -aaltomuodosta kunkin syklin aikana.Tämä johtaa sykkivämpaan tasavirta -lähtöön, jolla on korkeampi aaltoilupitoisuus, mikä voi aiheuttaa epävakautta ja tehottomuutta sovelluksissa, jotka vaativat sujuvaa virtalähdettä.Korkeampi aaltoilevä jännite vaatii ylimääräisiä suodatuskomponentteja, kuten kondensaattoreita, tuotoksen tasoittamiseksi, mikä voi lisätä kustannuksia ja järjestelmien monimutkaisuutta.Sovelluksissa, jotka vaativat korkeaa ja vakaata lähtöä, täydet sillan tasasuuntaajat ovat ensisijainen valinta.Kuitenkin vähemmän vaativissa skenaarioissa, joissa vähäiset jännitteen vaihtelut voidaan sietää, puolisilta tasasuuntaajat voivat kuitenkin riittää.

Tehokkuus ja muuntajan käyttö

Muuntajan käyttökerroin (TUF) on tärkeä mitta siitä, kuinka tehokkaasti tasasuuntaaja käyttää muuntajan kapasiteettia tuottaa virtaa kuormaan.Täysin siltasuuntaajilla on korkeampi tuf, koska ne käyttävät vaihtovirtasyöttöaaltomuodon molempia puoliskoja ilman, että vaaditaan keskikuluttua muuntajaa.Tämä tekee niistä luonnostaan ​​tehokkaampia, mikä mahdollistaa paremman tehon toimittamisen ja vähentyneet energiahäviöt.

Sitä vastoin Half Bridge -suuntaajilla on usein alempi tuf johtuen niiden riippuvuudesta keskikohdassa olevasta muuntajasta.Keskustan hanasta vähentää muuntajan toissijaisen käämin tehokasta käyttöä, mikä johtaa lisääntyneisiin energiahäviöihin.Keskustantavan muuntajan suunnittelu on monimutkaisempaa ja kallis, vähentäen edelleen puolisiltasuuntaavien kokonaiskustannustehokkuutta monissa skenaarioissa.Suuritehoisiin sovelluksiin, joissa vaaditaan tehokkuutta ja energiansäästöä, täydet siltasuuntaajat ylittävät puolisilta vastineet.Yksinkertaisemmissa, pienitehoisissa sovelluksissa, joissa tehokkuus on vähemmän huolestuttava, puolisilta tasasuuntaajat voivat silti olla käyttökelpoinen vaihtoehto.

Soveltuvuus sovelluksiin

Täydellisiä siltasuuntaajia käytetään laajasti sovelluksissa, joissa suuri teho, vakaa lähtö ja luotettavuus ovat tärkeitä.Näitä ovat teollisuusvirtalähteet, akkulaturit, uusiutuvan energian järjestelmät ja elektroniset laitteet, jotka vaativat tasaista tasavirtavirtaa.Niiden kyky tuottaa sujuva ja tehokas lähtö tekee niistä hyödyllisiä ympäristöissä, joissa suorituskykyä ja vakautta ei voida vaarantaa.

Toisaalta Half Bridge -suuntaajista löytyy yleisemmin pienitehoisissa sovelluksissa, joissa kustannukset ja yksinkertaisuus ovat etusijalla tehokkuuteen.Nämä sovellukset sisältävät pienet kodinkoneet, lelut ja muut laitteet, joissa korkeamman aaltojännitteen ja pienemmän lähtöjännitteen vaikutus on vähäinen.Tällaisissa tapauksissa puolisiltasuustan yksinkertaisuus ja alhaisemmat kustannukset tekevät siitä käytännöllisen ratkaisun.

Täysinalto tasasuuntaaja vs. keskikeskuksen tasasuuntaaja

Kun verrataan täyden aallon tasasuuntaajia, erityisesti sillan tasasuuntaajaa, keskipisteisiin tasasuuntaajiin, ymmärtävät niiden erot suunnittelussa, suorituskyvyssä ja kustannuksissa.Nämä tasasuuntaajat saavuttavat saman tavoitteen, muuntamalla AC: n tasavirta, mutta niiden kokoonpanot, tehokkuudet ja sovellukset vaihtelevat.Tutkimalla niiden rakenteellisia ja operatiivisia vivahteita voimme määrittää, mikä tasasuuntaaja soveltuu paremmin erityistarpeisiin, tasapainotustekijöihin, kuten tehokkuuteen, luotettavuuteen ja kustannustehokkuuteen.

Kuva 10. Täysiaallon siltasuuntaaja vs. keskipisteen tasasuuntaajan piirikaaviot

Suunnittelu- ja rakenneerot

Koko aaltosillan tasasuuntaaja käyttää neljää diodia, jotka on järjestetty siltakokoonpanoon AC -aaltomuodon molemmat puoliskojen korjaamiseksi.Tämä malli eliminoi keskikohdassa olevan muuntajan tarpeen, joka yksinkertaistaa piiriä ja vähentää muuntajan valmistukseen liittyviä kustannuksia.Toiminnan aikana kaksi diodia käyttävät virtaa vaihtovirtasyötön positiivisen puolivälin aikana, kun taas kaksi muuta diodia käyttäytyvät negatiivisen puolisyklin aikana.Tämä varmistaa, että koko vaihtovirta -aaltomuotoa käytetään, mikä johtaa tehokkaan tehon muuntamiseen ja tasapainoiseen polaarisuuteen tasavirta -lähtöön.

Toisaalta keskikohdan tasasuuntaaja luottaa muuntajaan, jonka keskikanava on toissijainen käämitys.Tämä keskikeskushana toimii neutraalina pisteenä, joka jakaa muuntajan lähdön kahteen yhtä suureen puoliskoon, joista molemmat oikaistaan ​​yksi piirin kahdesta diodista.Vaihtotulon positiivisen puolisyklin aikana toinen diodi johtaa, kun taas negatiivisen puolisyklin aikana toinen diodi johtaa.Koska keskikeskushana kuitenkin jakaa muuntajan lähdön tehokkaasti, jokainen keskikohdan tasasuuntaajan diodi on vain puolet kokonaisjännitteestä.Tämä suunnitteluero tarkoittaa, että siltasuuntaaja voi käyttää yksinkertaisempaa muuntajaa ilman keskikohtaa, mikä on edullista sovelluksille, joissa kustannukset ja monimutkaisuus ovat huolenaiheita.Samaan aikaan keskikeskushapasasteuden riippuvuus erikoistuneesta muuntajasta tekee siitä vähemmän monipuolisen ja mahdollisesti kalliimman toteuttamisen.

Suorituskyky ja tehokkuus

Suorituskyvyn kannalta koko aaltosillan tasasuuntaaja on yleensä tehokkaampi, koska siinä käytetään koko vaihtovirta -aaltomuotoa.Käyttämällä kaikkia muuntajan toissijaista jännitettä, siltasuuntaaja tuottaa korkeamman tasavirta -lähdön samoille muuntajan eritelmille verrattuna keskikeskuksen tasasuuntaajaan.Tämä tarkoittaa parempaa jännitteen muuntamistehokkuutta, tasaisempaa tasavirta -lähtöä ja korkeampaa keskimääräistä jännitettä.Nämä ominaisuudet tekevät sillan tasasuuntaajasta paremman valinnan sovelluksille, jotka vaativat vakaa ja korkea DC -lähtö, kuten teollisuuslaitteiden virtalähteet tai herkät elektroniset laitteet.

Keskustan tasasuuntaaja, vaikka se on tehokas, on vähemmän tehokas suunnittelurajoituksensa vuoksi.Koska jokainen diodi tasoittaa vain puolet muuntajan lähtöjännitteestä, tasavirtalähtö on pienempi samalla muuntajan tulolla.Jaettu muuntajan suunnittelu ja diodien PIV -käänteisen jännitteen (PIV) vaatimukset edistävät energiahäviöitä ja tekevät järjestelmästä vähemmän tehokasta.Tämä pienempi tehokkuus ja vähentynyt lähtöjännite tekevät keskikeskuksen tasasuuntaajan, joka sopii vähemmän korkean kysynnän sovelluksiin, joissa jokainen tehon on optimoitava.Toinen suorituskyvyn näkökohta on aaltoilukerroin, joka mittaa tasavirta -lähtöön päällekkäisen AC -aaltoilun määrän.Sillasasasuuntaajilla on alhaisempi aaltokerroin, mikä tuottaa tasaisemman tasavirtasignaalin verrattuna keskikohdan tasasuuntaajiin.Sillasasuuntaajan sujuvampi tuotanto vähentää laajan suodattamisen tarvetta parantaen edelleen sen tehokkuutta ja luotettavuutta.

Jännitteen stressi ja kustannusvaikutukset

Näiden kahden kokoonpanon diodien jännitejännitys on tekijä niiden kustannuksissa ja luotettavuudessa.Sillasasuuntaajassa jokaiselle diodille altistetaan vain puolet AC-huipun jännitteestä sen johtamattoman vaiheen aikana.Tämä vähentynyt jännitejännitys mahdollistaa alhaisemman luokiteltujen diodien käytön, jotka ovat halvempia ja helpompia hankkia.Alempi stressi vähentää myös diodin epäonnistumisen todennäköisyyttä, mikä parantaa tasasuuntaajan yleistä luotettavuutta ja pitkäikäisyyttä.

Sitä vastoin keskikohdan tasasuuntaaja asettaa diodeihinsa korkeammat jännitevaatimukset.Jokaisen diodin on estettävä muuntajan ulostulon puolen koko puolen huippujännite, joka vaatii korkeamman luokiteltuja ja vankempia diodeja.Nämä diodit ovat kalliimpia, mikä lisää tasasuuntaajan kokonaiskustannuksia.Diodien korkeampi jännitejännitys tuottaa enemmän lämpöä, mikä edellyttää parempia lämmönhallintaratkaisuja, kuten jäähdytyselementtejä, ylikuumenemisen estämiseksi ja luotettavan toiminnan varmistamiseksi.Tämä lisää järjestelmään lisää monimutkaisuutta ja kustannuksia.

Soveltuvuus

Koko aaltosillan tasasuuntaaja sopii hyvin sovellusten tehokkuuteen, suureen lähtöjännitteeseen ja kustannustehokkuuteen.Sen kyky käyttää yksinkertaisempaa muuntajaa ja alhaisemman luokiteltuja diodeja tekee siitä suositun valinnan nykyaikaisessa elektroniikassa, mukaan lukien teollisuusvirtalähteet, uusiutuvan energian järjestelmät ja akun latauspiirit.Sen tasaisempi DC -lähtö ja vähentynyt aaltokerroin tekevät siitä ihanteellisen herkille elektronisille laitteille, jotka vaativat vakaata ja tasaista tehoa.

Keskustanopeus, vaikka se on vähemmän tehokas, voi silti löytää käyttöä sovelluksissa, joissa keskikohtainen muuntaja on jo osa suunnittelua tai missä lähtöjännitevaatimukset ovat pienemmät.Sitä käytetään yleisesti vanhemmissa malleissa tai tilanteissa, joissa muuntajan lähtö on luonnollisesti jaettu, kuten äänilaitteissa tai erityisissä vanhoissa järjestelmissä.Sen tehokkuuden ja kustannusten rajoitukset tekevät siitä kuitenkin vähemmän kilpailukykyisen uudemmissa, vaativammissa sovelluksissa.

Täysiaallon sillan tasasuuntaajien sovellukset

Täysiallon siltasuuntaajilla on merkitys monissa sovelluksissa, jotka vaativat vaihtovirran (AC) muuntamista suoravirtaan (DC).Niiden kyky tarjota sujuva ja vakaa tasavirtalähtö tekee niistä hienoja monissa elektronisissa järjestelmissä, pienten laitteiden virrankäynnistä suurten teollisuuskoneiden tukemiseen.Alla on joitain yleisimpiä täyden aallon sillan tasasuuntaajien sovelluksia, jotka on selitetty yksityiskohtaisesti.

Akun latauspiirit

Täysiallon siltasuuntaajat ovat tärkeä komponentti akun latauspiirissä, joita käytetään laajasti kannettavien laitteiden, kuten älypuhelimien, kannettavien tietokoneiden ja sähköpankkien, lataamiseen.Näissä piireissä tasasuuntaaja muuntaa AC: n verkkovirtalähteestä DC: ksi, joka on sähköakujen muoto, joka vaatii latausta varten.Hyödyntämällä tehokkaasti AC -aaltomuodon molemmat puolikkaat, tasasuuntaaja varmistaa tasaisen tasavirtavirran vähentäen latausaikaa ja energiahäviötä.Tätä vakaata ja johdonmukaista tasavirta -lähtöä käytetään paristojen turvallisuuteen ja pitkäikäisyyteen.Epäsäännöllinen tai sykkivä tasavirta voi aiheuttaa akkukennojen ylikuumenemisen tai vaurioitumisen, kun taas täysaaltojen sillan tasasuuntaajan sileä tuotos estää nämä ongelmat.Nämä tasasuuntaajat löytyvät myös sähköajoneuvojen akun latausjärjestelmistä akun optimaalisen suorituskyvyn varmistamiseksi.

DC -virtalähteet

DC-virtalähteet ovat yksi yleisimmistä täysaaltojen tasasuuntaajien sovelluksista.Näitä tasasuuntaajia käytetään voimalaitteissa, teollisuusohjaimissa ja erilaisissa elektronisissa laitteissa vaihtovirtasyötön muuttamiseksi tasaiseksi tasavirtalähtöksi.Korjattu tasavirta suodatetaan edelleen ja säännellään kytkettyjen laitteiden erityisjännite- ja virtavaatimusten täyttämiseksi.Teollisuussovelluksissa täysaaltojen sillan tasasuuntaajat ovat olennaisia ​​järjestelmiin, jotka vaativat johdonmukaista ja luotettavaa tasavirtavoimaa, kuten moottorin ohjaimet, automaatiojärjestelmät ja työstötyökalut.Kyky tarjota korkea, vakaa tuotos tekee näistä tasasuuntaajista erinomaisen herkän laitteen virran, jotka voivat toimia virranvaihtelujen vuoksi.Niitä käytetään laajasti kodinkoneissa, lääkinnällisissä laitteissa ja tietoliikennejärjestelmissä, varmistamalla sujuvan käytön ja pitkittyneen laitteen käyttöiän.

LED -kuljettajapiirejä

LED-kuljettajapiireissä käytetään koko aaltosillan tasasuuntaajia, joissa ne tarjoavat vakaan DC-toimituksen LED-valaistusjärjestelmille.LEDit toimivat tasavirtavirralla, ja kaikki tarjonnan vaihtelut tai väreilyt voivat aiheuttaa LEDien välkkyviä tai jopa pysyviä vaurioita.Tasasuuntaaja muuntaa vaihtovirtasyötön tasaiseen tasavirtalähtöön varmistaen, että LEDit saavat tasaisen virran.Tämä sovellus on tärkeä kaupallisissa ja asuinvalaistusjärjestelmissä sekä koristeellisissa LED -kaistalevalaistuksissa.Täysiaallon siltasuuntaajien käyttö auttaa parantamaan LEDien elinikäistä ja suorituskykyä, mikä tekee niistä avainkomponentti energiatehokkaissa valaistusratkaisuissa.

Keskeyttämättömät virtalähteet (UPS)

Kiinnittämättömien virtalähdejärjestelmien (UPS) järjestelmissä täyden aallon sillan tasasuuntaajilla on rooli AC: n muuntamisessa DC: ksi, jota käytetään sitten varmuuskopioinnin lataamiseen.Sähkökatkoksen aikana akun tallennettu DC -energia muunnetaan takaisin vaihtovirtatoimiksi jatkuvan virtalähteen ylläpitämiseksi.Tasasuuntaajan kyky tarjota johdonmukainen ja tehokas tasavirtalähtö varmistaa, että akku pysyy täysin ladattuna ja käyttövalmis.Tämä sovellus on erinomainen järjestelmissä, keskeytymättömässä tehossa, kuten sairaaloissa, tietokeskuksissa ja hätäjärjestelmissä.Ylläpitämällä tasaista sähkövirtaa, koko aallon siltasuuntaajat auttavat estämään seisokkeja ja suojaamaan laitteita äkillisiltä virrankatkaisuilta aiheutuvilta vaurioilta.

Muuttuva laboratorio-bench-virtalähde

Tutkimus- ja kehityslaboratorioissa muuttuvat laboratoriopenkkien virtalähteet luottavat täyden aallon siltasuuntaajiin säädettävän tasavirtalähtöjen aikaansaamiseksi.Näitä virtalähteitä käytetään kokeellisissa asetuksissa, joissa vaaditaan jännitteen ja virran tarkkaa ohjausta.Tasasuuntaaja varmistaa, että syöttö AC muunnetaan sileäksi tasavirtalähtöksi, jota sitten säädetään vastaamaan haluttuja tasoja.Tämä sovellus on tärkeä elektronisten piirien testaamisessa ja prototyyppissä, koska se mahdollistaa simuloida erilaisia ​​käyttöolosuhteita ja hienosäätää niiden mallia.Koko aallon sillan tasasuuntaajien tarjoama korkea vakaus ja joustavuus laboratorioympäristöissä.

Kannettavat laitteen laturit

Täysiallon sillan tasasuuntaajat ovat avainkomponentti kannettavissa laitteiden latureissa, joissa ne muuntavat AC: n pistorasiasta DC: ksi, joka sopii latauslaitteisiin.Nämä tasasuuntaajat varmistavat, että DC -lähtö on vakaa ja vaadittujen jännitteiden ja virranrajojen sisällä tehokkaaseen ja turvalliseen lataamiseen.Sasasastosuojaiden tehokkuus auttaa vähentämään energiajätteitä, mikä tekee latureista ympäristöystävällisempiä ja kustannustehokkaampia.Älypuhelimista ja tabletteista langattomiin kuulokkeihin ja sähkötyökaluihin kannettavat laitteen laturit riippuvat täydellisen aallon sillan tasasuuntaajien luotettavasta suorituskyvystä johdonmukaisen virran tuottamiseksi.

SCR-pohjaiset täyden aaltoasuuntaajat

SCR-pohjaisissa oikaisujärjestelmissä koko aallon siltasuuntaajat käyttävät pii-ohjattavia tasasuuntaajia (SCR) tarkan jännitteen ja virranhallinnan aikaansaamiseksi.Näitä tasasuuntaajia käytetään sovelluksissa, joissa vaaditaan muuttuva DC-lähtö, kuten teollisuuskoneissa, moottorin nopeusohjaimissa ja korkean tarkkuuden virtalähteissä.SCR: ien sisällyttäminen mahdollistaa korjatun jännitteen dynaamisen säätämisen, mikä tekee näistä järjestelmistä monipuolisia ja sopivia sovelluksiin, jotka vaativat tarkkuutta.Tämän kokoonpanon täysaaltojen sillan tasasuuntaajia käytetään yleisesti ympäristöissä, joissa kuormitusolosuhteet vaihtelevat, mikä varmistaa optimaalisen suorituskyvyn ja energiatehokkuuden.

12 V tarvikkeet LED -nauhoille

Täysiallon siltasuuntaajia käytetään laajasti säädetyn 12 V: n tasavirtavoiman tuottamiseen LED-nauhoille.Näitä valaistusjärjestelmiä löytyy yleisesti kodeista, toimistoista ja koristeellisista asetuksista, joissa johdonmukainen ja luotettava tasavirtalaite tarvitaan asianmukaiseen toimintaan.Muutamalla verkkojännite vakaaksi 12 V: n tasavirtalähtöksi, tasasuuntaaja varmistaa, että LED -kaistaleet toimivat vilkkumatta tai ylikuumentamatta.Tämä sovellus on tärkeä energiatehokkaissa valaistusjärjestelmissä, koska tasasuuntaaja auttaa parantamaan LEDien suorituskykyä ja elinkaarta.

UPS -järjestelmät

Sen lisäksi, että rooli muuntaessaan AC: n DC: ksi, koko aallon sillan tasasuuntaajat ylläpitävät parhaiten jatkuvan virtalähteen UPS-järjestelmissä.Stabiloimalla varmuuskopioinnin lataamiseen käytettyä tasavirta -lähtöä, nämä tasasuuntaajat auttavat varmistamaan, että UPS -järjestelmä voi siirtyä saumattomasti akun virtaan katkoksien aikana.Tämä sovellus on erityisen erinomainen operaatiokriittisissä ympäristöissä, kuten sairaaloissa, lentokentillä ja rahoituslaitoksissa, joissa keskeytymätön valta on turvallisuuden ja toiminnan jatkuvuuden tarve.Tasasuuntaajan luotettavuus ja tehokkuus edistävät UPS -järjestelmän yleistä suorituskykyä ja luotettavuutta.

Johtopäätös

Täysi siltasuuntaaja on avainlaite, joka muuttaa AC: n tasavirtaan erittäin tehokkaasti.Se hyödyntää käytettävissä olevaa sähkötehoa täysimääräisesti, mikä johtaa suurempaan ulostuloon ja vähemmän energian menetykseen.Tämän laitteen yksityiskohtaiseen toimintaan sisältyy sähkön virtauksen hallinta diodiensa kautta ja muuntajien ja kondensaattorien käyttäminen, jotta teho on sileä ja vakaa.Tämä on tärkeää paitsi pienelle elektroniikalle, myös teollisuuden raskaille sovelluksille.Vaikka se voi olla monimutkaisempi ja mahdollisesti kalliimpi kuin yksinkertaisemmat asetukset, sen edut, kuten enemmän tehoa ja parempi energiankäyttö, tekevät siitä ylimmän valinnan erilaisten elektronisten järjestelmien virtaamiseen.
