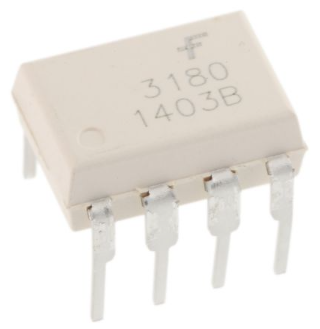

FOD3180 Optocupler -sovelluksen tutkiminen

FOD3180, MOSFET Gate -ohjaimen optiopöytä, on kulmakivi nykyaikaisessa elektroniikassa, joka on tunnettu sen luotettavuudesta ja suorituskyvystä.Tässä artikkelissa tutkitaan sen vakavaa roolia sähköisen eristyksen ylläpitämisessä, signaalin eheyden varmistamisessa ja tehokkaan toiminnan mahdollistamisessa erilaisissa sovelluksissa.FOD3180: n teollisuusautomaatiosta uusiutuvien energialähteiden ja kulutuselektroniikan suhteen osoittaa monipuolisuutta ja luotettavuutta.Ominaisuuksien, kuten pienen virrankulutuksen, vankan rakenteen ja suuren jännitteen eristyksen, kanssa se vastaa korkean suorituskyvyn järjestelmien vaatimuksiin turvaamalla herkät komponentit.Sukella FOD3180: n teknisiin yksityiskohtiin, suunnittelutietoihin ja käytännöllisiin sovelluksiin ja löydä, kuinka se jatkaa edistyneiden elektronisten ratkaisujen valtuuttamista.

Luettelo

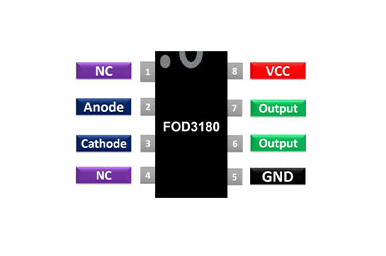

Pinot

Pinanumero	Nimeä	Kuvaus
1	NC	Ei yhteyttä - ei voida käyttää
2	Anodi (a)	IR -LED: n anoditappi.Kytketty logiikan tuloon
3	Katodi (c)	IR -LED: n katoditappi
4	NC	Ei yhteyttä - ei voida käyttää
5	Pohja	IC: n maadoitus
6	Tulos	OptoCopper -lähtötappi
7	Tulos	OptoCopper -lähtötappi
8	VCC	Valtaa IC: tä

CAD -mallit

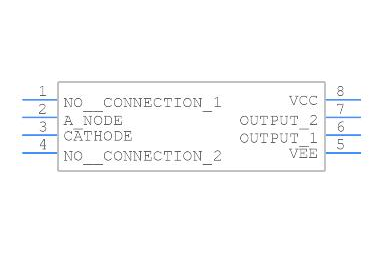

Symboli

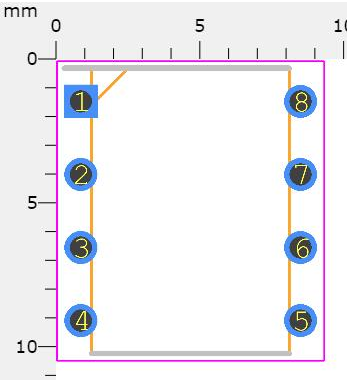

Jalanjälki

3DMODEL

Yleiskatsaus FOD3180: sta

Se FOD3180 Toimii MOSFET -portin ohjaimen optiopisteenä, varmistaen signaalinsiirron tehokkaan säilyttämisen samalla kun piireiden välinen sähköinen eristys.Sen suunnittelu integroi kolme avainkomponenttia: alumiini gallium-arsenidi (AlGAAS) infrapunavaloa säteilevä diodi (IR LED), vankka lähtötehotransistorit ja edistyneiden CMOS-infrapuna-ilmaisin.Tämä yhdistelmä tarjoaa korkean suorituskyvyn eristämisen ja optimoidut kytkentäominaisuudet, mikä tekee siitä ihanteellisen sovelluksille, jotka vaativat nopeutta ja tehokkuutta.

Algaas IR -LED toimii luotettavana ja tehokkaana optisen signaalin lähteenä, joka on suunniteltu minimoimaan virrankulutuksen maksimoimalla optisen ulostulon.Tämä malli ei vain paranna Optocopper-suorituskykyä erilaisissa olosuhteissa, vaan myös yhdenmukainen teollisuusympäristöjen energiansäästötarpeiden kanssa.Samoin lähtötehotransistorit toimittavat MOSFET: ien kytkemiseen tarvittavan aseman voimakkuuden tehokkaasti, mikä mahdollistaa FOD3180: n käsittelemisen vaihtelevien kuormitusten ja jännitteen tarpeita, mikä lisää sen sovellettavuutta eri sähköjärjestelmien välillä.

FOD3180: n ytimessä CMOS -infrapuna -ilmaisin varmistaa optisten signaalien tarkan muuntamisen sähköisiksi signaaleiksi pitäen signaalin eheyden pääaineen edistyneille järjestelmille.Tämä saumattoman signaalinsiirto korostaa laitteen luotettavuutta ja tarkkuutta, attribuutteja, joita tarvitaan sovelluksissa, joissa johdonmukainen suorituskyky on ensisijainen tavoite.Yhdessä nämä ominaisuudet asettavat FOD3180: n monipuoliseksi ja luotettavaksi ratkaisuksi nykyaikaisten teknologisten haasteiden kanssa.

Tekniset yksityiskohdat

Tyyppi	Parametri
Elinkaaren tila	Aktiivinen (viimeksi päivitetty: 4 päivää sitten)
Tehtaan läpimenoaika	5 viikkoa
Kosketuspinnoitus	Tina
Asentaa	Reiän läpi
Asennustyyppi	Reiän läpi
Paketti / kotelo	8-DIP (0,300, 7,62 mm)
Nastat	8
Paino	891 mg
Elementtien lukumäärä	1
Käyttölämpötila	-40 ° C ~ 100 ° C
Pakkaus	Putki
Julkaistu	2008
JESD-609-koodi	E3
Pbfree -koodi	Kyllä
Osien tila	Aktiivinen
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
ECCN -koodi	Ear99
Lisäominaisuus	Ul tunnustettu
Enimmäisvoiman hajoaminen	295MW
Hyväksyntävirasto	umpin
Jännite - eristäminen	5000 VRMS
Lähtöjännite	25 V
Kokoonpano	Yksittäinen
Kanavien lukumäärä	1
Virran hajoaminen	295MW
Jännite - eteenpäin (VF) (TYP)	1,43 V
Etenemisviive	200 ns
Kytke viiveaika päälle	200 ns
Optoelektroninen laitetyyppi	FET OUTPUT OPTOCOUPLER
Etuvirta	25MA
Max -lähtöjännite	25 V
Suunta	Yksisuuntainen
Lähtövirta kanavaa kohti	2a
Nousuaika	75 ns
Syksyaika (tyypi)	55 ns
Nousu / pudotusaika (TYP)	75NS / 55NS
Käänteinen jakautumisjännite	5V
Max -tulovirta	25MA
Tulovirta	16MA
Etenemisviive TPLH / TPHL (max)	200Ns, 200Ns
Yhteisen tilan ohimenevä immuniteetti (min)	15 kV/μs
Käänteinen jännite (DC)	5V
Pulssin leveys vääristymät (max)	65 ns
Jännite - lähtösyöttö	10 V ~ 20 V
Saavuttaa SVHC: n	Ei svhc
Säteilykovettuminen	Ei
ROHS -tila	ROHS3 -yhteensopiva
Lyijyvapaa	Lyijyvapaa

Vertailukelpoiset osat

Osanumero	Valmistaja	Paketti / kotelo	Nastat	Kanavien lukumäärä	Jännite - eristäminen	Nousuaika	Max -lähtöjännite	Lähtöjännite	Etuvirta
FOD3180	Puolijohteessa	8-DIP (0,300, 7,62 mm)	8	1	5000 VRMS	75 ns	25 V	25 V	25 Ma
6N135	Vishay -puolijohde	8-DIP (0,300, 7,62 mm)	8	1	5300VRMS	5 ns	15 V	15 V	25 Ma
6N136	Vishay -puolijohde	8-DIP (0,300, 7,62 mm)	8	1	3750 VRMS	50 ns	35 V	35 V	20 Ma
6N139	Vishay -puolijohde	8-DIP (0,300, 7,62 mm)	8	1	5300VRMS	60 µs	18 V	18 V	25 Ma
TLP351 (f)	Toshiba -puolijohde	8-DIP (0,300, 7,62 mm)	8	1	5300VRMS	5 ns	15 V	15 V	25 Ma

Ominaispiirteet

Ominaisuus	Eritelmä
Käyttöjännite	10 volttia - 20 volttia
Käyttölämpötila	-40 ° C -100 ° C
Keskimääräinen tulovirta	25 Ma
Vähimmäiseristysjännite	5000 V
Nousuaika	75 ns
Pudota aika	55 ns
Käänteinen tulojännite	5 volttia
Korkea huippulähtövirta	2,5 a
Matala huippulähtövirta	2,5 a
Huippuluokan jännite	0 - VCC
Etuvirta	10 Ma
Peruutusvirta	10 µA
Nopea etenemisviive	200 NSEC
Tyypillinen pulssin leveys vääristymä	30 NSEC
Suurin kytkentänopeus	250 kHz
Vähimmäismatka	7,0 mm
Vähimmäisetäisyys	7,0 mm
Lähtöteho	250 MW
Kokonaisvoima	295 MW
Pakettityyppi	8-LEAD DIP / 8-LEACH SMD

Sovellukset

Virranhallintajärjestelmät

FOD3180: lla on huomattava rooli edistyneissä tehonhallintajärjestelmissä korkean AC/DC -kytkimen taitavan hallinnan ansiosta.Se helpottaa tehokasta eristämistä eri piiriosojen välillä, mikä edistää turvallista ja luotettavaa tehonjakoa.Tämä komponentti osoittaa joustavuuden ympäristöissä, joilla on kohonnut melutasot, mikä heijastaa sen kiinteää suunnittelua ja valmistuksen laatua.Varsinaisissa skenaarioissa tällaiset ominaisuudet tekevät siitä enimmäkseen arvokasta auto- ja teollisuussektoreilla, joissa johdonmukaista tehonlähtöä pidetään avaimena.Teollisuuden palaute osoittaa, että sen soveltaminen voi selvästi vähentää energiahäviöitä ja parantaa muuttuvien virtalähdejärjestelmien hallinnan tarkkuutta.

Signaalin eristyspiirit

Nykyaikaisissa elektronisissa järjestelmissä signaalin eheys pitää ensiarvoisen tärkeänä.FOD3180 erottuu signaalin eristämissovelluksissa estämällä signaalin hajoamista, mikä varmistaa tarkan tiedonsiirron jopa yksityiskohtaisten järjestelmän arkkitehtuurien välillä.Sen tehokkuus on pääosin merkittävää televiestinnässä, jossa puhtaiden signaalireittien ylläpitäminen on aktiivista.Minimoimalla ristipuhetta ja sähköisiä häiriöitä, tämä muotoilu säilyttää signaalin selkeyden, josta tulee yhä vakavampaa, koska viestintäjärjestelmät vaativat korkeampia kaistanleveyksiä ja alhaisemman latenssin.

Analoginen virran havaitseminen

Nykyisen tarkka havaitseminen analogisissa järjestelmissä on haastava tehtävä, mutta FOD3180 tarjoaa arvokkaan ratkaisun.Se löytää usein käyttöä asetuksissa, jotka vaativat tarkan seurannan, kuten uusiutuvan energian järjestelmät ja älykkäät ruudukko -sovellukset, joissa nykyiset lukemat ovat perustana optimaaliseen suorituskykyyn.Tämän komponentin hyödyntäminen parantaa nykyisten ilmaisimien herkkyyttä ja luotettavuutta, laajentaen potentiaalia energiatehokkaiden järjestelmän mallien asettamiseen.Käytännön sovellukset ovat korostaneet FOD3180: n tehokkuutta mittaustarkkuuden parantamisessa, mikä auttaa energianhallintastrategioita.

Korkea vaihtovirta/tasavirtakytkentä

FOD3180: n vaikutus korkeissa AC/DC -kytkentäsovelluksissa on syvällinen.Sen luotettava käsittely korkeatehoisiin ja jännitejärjestelmiin liittyvät monimutkaisuudet tekevät siitä lopullisen voimanjakeluverkot ja toiminnot, joihin sisältyy raskaita koneita.Tämän komponentin integrointi auttaa vähentämään kytkinten kulumista ja repiä siten pidentäen raskaiden sähkökomponenttien käyttöikää.Todisteet kentältä viittaavat huomattavaan toiminnan tehokkuuden lisääntymiseen sen integroinnin yhteydessä, mikä johtaa alhaisempiin ylläpitokuluihin ja minimoituihin seisokkeihin.

Plasman näyttöpaneelit

Plasmanäyttöpaneeleissa FOD3180: lla on avainrooli, mikä helpottaa tehokkaan hallinnan tehokkuutta ja tietojen integrointia paremman näytön laadun saavuttamiseksi.Se tukee johdonmukaisen värin tarkkuuden ja näytön päivitysasteen - avainelementtien ylläpitämistä kuluttajien tyytyväisyyden kannalta.Tämän komponentin toteuttamisen nouseva suuntaus vastaa kulutuselektroniikan parantuneen näyttötekniikan kasvavaa kysyntää.Havaintosi osoittaa, että sen käyttöönotto voi nostaa näytön yleistä suorituskykyä heijastaen teollisuuden liikkeitä kohti jatkuvasti parantavaa visuaalisia kokemuksia.

Vaihtoehdot

Olla MOC3021

Olla MCT2E

Olla MOC3041

Olla 6N137

Olla 4N25

FOD3180: n toteuttaminen

Digitaalisissa järjestelmissä FOD3180 löytää laajan käytön.Se toimii taitavasti 5 V: n virtalähteellä ja mahtuu helposti sekä AC- että tasavirtaympäristöihin.Tarjolla oleva sovelluspiiri kuvaa vakiotapaa integroida se tällaisiin järjestelmiin.

Sovelluspiirin laatiminen

FOD3180: n vakaan toiminnan varmistamiseksi 0,1F: n ohituskondensaattori tulisi sijoittaa strategisesti nastat 5–8. Tehokkaan kuormanhallinnan saavuttaminen sisältää kondensaattorin ja virran rajoittavan vastuksen käytön.Suorituskyvyn parantamiseksi tulosignaalin impedanssin pitäminen vähintään 50 ohmin on hyödyllistä, ja sen lisäksi on vähintään 75 N: n nousuaika.Skenaarioissa tämä järjestely tarjoaa etua järjestelmän eheyden suojaamisesta ja jatkuvan suorituskyvyn ylläpitämisestä.Voit usein korostaa tarkkuuden merkitystä näissä näkökohdissa mahdollisten häiriöiden vähentämiseksi ja luotettavuuden parantamiseksi.Lisäksi on valaisevaa pohtia, kuinka erilaiset ympäristötekijät voivat muuttaa suorituskykyä, mikä tekee merkinnöistä räätälöityjen säätöjen ja kokoonpanojen tarpeen.

Paketti

Valmistaja

Puolijohteessa, joka on lueteltu NASDAQ: lla symbolin alla, käsittelee aktiivisesti jatkuvasti kasvavia globaaleja energiantarpeita.Yrityksen strateginen keskittyminen energiankulutuksen minimoimiseen korostaa sen vastausta kestävien ratkaisujen kysynnän lisääntymiseen.Teollisuuden kanssa maailmanlaajuisesti nostavat ympäristöystävälliset käytännöt, energianhallintatekniikoiden hienostuneisuus saa merkityksen.

Puolijohteessa erottuu integroidun toimitusketjunsa vuoksi, joka on kuuluisa sekä luotettavuudesta että joustavuudesta.Tämä kiinteä verkko varmistaa komponenttien tasaisen tarjonnan dynaamisesti perussovelluksille.Teknisessä tuessa yritys on erinomainen tarjoamalla syvästi henkilökohtaisia ​​ratkaisuja, jotka vastaavat asiakkaiden vaatimuksia, mikä helpottaa tuotteidensa sujuvaa integraatiota eri järjestelmiin.Tällaisen omistautuneen tuen edut ilmenevät tuotteiden parannetussa suorituskyvyssä useilla aloilla.

Yrityksen vaikutusvalta kattaa vakiintuneet markkinat, tutkimalla mahdollisuuksia kehittyvillä alueilla.Näillä alueilla halu innovatiivisiin voimaratkaisuihin on pääasiassa vahva, mikä johtuu infrastruktuurin laajenemisesta ja lisääntyneestä sitoutumisesta kestävyyteen.Hienottamalla tarjontaansa paikallisten vaatimusten täyttämiseksi puolijohdulla on merkittävä rooli näissä markkinoiden muutoksissa, mikä vaikuttaa syvästi kehityspolkuihin.
