CH341-nopean USB: n tutkiminen sarjarajapintaan

CH341-siru on monipuolinen ja kustannustehokas USB-Sarja-Sarja-muunnin, jonka on suunnitellut WCH: n suunnittelija, jota vietetään laajasti sen kyvystä kaventaa upotettujen järjestelmien ja nykyaikaisten laskentalaitteiden välillä.Yhteensopivuudella USB 1.1: n ja USB 2.0 -standardien välillä ja tuella useille protokollille, kuten UART, I2C, SPI ja rinnakkaisrajapinnat, CH341: stä on tullut sinulle vaadittava työkalu.Tässä artikkelissa kaivaamme CH341: n ominaisuuksia, PIN -kokoonpanoja, sovelluksia ja suunnittelun näkökohtia.Tämä opas tutkii sitten mikro -ohjaimen viestintää, parantaa teollisuusohjausjärjestelmiä tai yksinkertaistaa DIY -elektroniikkaprojekteja, tämä opas tarjoaa kattavia oivalluksia, joiden avulla voit hyödyntää CH341: n koko potentiaalia.

Luettelo

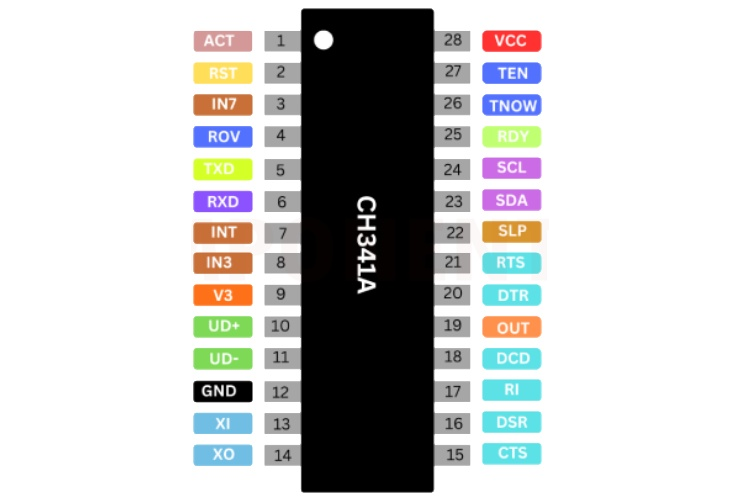

Pinout -kokoonpano

Nro nro (341a)	Nro nro (341T)	Tappi nro (341H)	Nimeä	Nastatyyppi	PIN -PIN -kuvaus
28	13,20	20	VCC	Voima	Positiivinen tehon syöttöportti vaatii 0,1uf -tehon kapasitanssi irrottaa
12	11,12	7,18	Hölynpöly	Voima	Julkinen maa, maa -yhteys USB -linja -autoon
9	6	4	V3	Voima	VCC -tulon ulkoisen tehon kiinnitys 3,3 V; yhdisteet 0,01uf irrottaa kapasitanssi ulkopuolella, kun taas 5 V
13	9	8	Xi	Sisä-	Kristallioskillaattorin syöttö, kide- ja kiinnittyminen ja Kristallioskillaattorin kapasitanssi ulkoinen
14	10	9	XO	Ulkona	Kristallioskillaattorin vastakkainen lähtö, kiinnitys Kristalli- ja kristallioskillaattorin kapasitanssi ulkopuolella
10	7	5	UD+	USB -signaali	Yhdistetään suoraan USB -väylän D+ datajohtoon
11	8	6	Ud-	USB -signaali	Yhdistetään suoraan USB-väylän D-datajohtoon
1	1	1	TOIMIA#	Ulkona	USB -laitteen kokoonpanon lähtötilan jälkeen alhainen aktiivinen
2	Ei	2	Rsti	Sisä-	Ulkoisen nollauksen tulo, aktiivinen korkean tason kanssa, alaspäin suuntautuva vastus
24	16	Ei	SCL	Avaa viemäri	Chip-toimintokokoonpanon tulostus, pull-up Vastus, kytke sarjan EEPROM -konfiguraatiosirun SCL
23	15	Ei	SDA	Avoin tyhjennys/sisään	Sirun toimintokokoonpanon syöttö, pull-u-up Vastus, kytke sarjan EEPROM -konfiguraatiosirun SDA: n kanssa

Piirteet

Ominaisuus	Kuvaus
USB -käyttöliittymä	Täysinopeuksinen USB-laitteen käyttöliittymä vastaa USB: tä Ep) versio 2.0, joka vaatii vain kristallin ja kapasitanssin ulkoista.
Myyjän tunnus ja tuotetunnus	Määritä valinnaisesti myyjän tunnus, tuotetunnus ja luettelonumero käyttämällä ulkoista edullisen sarjan EEPROM: ää.
Virtalähteen tuki	Tukee 5 V- ja 3,3 V: n virtalähteitä.
Edullinen muuntaminen	Muuntaa suoraan sarjaperifeeriset laitteet, yhdensuuntaiset Tulostimet ja rinnakkaiset perifeeriset laitteet.
Pakkaus	Saatavana SOP-28- ja SSOP-20-paketeissa, lyijytöntä ja Yhteensopiva ROHS -standardien kanssa.
Sovelluskerroksen yhteensopivuus	Yhteensopiva vain sovelluskerroksen kanssa rajapinnoina ohjataan USB: n kautta.
Sarjasimulaatio	Simuloi perifeerisen tavanomaisen sarjan Laitteet tai ylimääräisten sarjaporttien lisääminen USB: n kautta.
Windowsin yhteensopivuus	Täysin yhteensopiva sarjasovellusohjelmien kanssa Windows -käyttöjärjestelmät.
Koko duplex-sarjalaitteisto	Siru-lähetys- ja vastaanottopuskurit tukevat 50 bps 2Mbps viestintäprosentti.
Data -bittituki	Tukee 5, 6, 7 tai 8 databittiä ja erilaisia ​​pariteettia tarkistukset (pariton, tasainen, tyhjä, merkki tai kukaan).
Signaalituki	Tukea sarjansiirtoa ja vastaanottaa käyttöönottosignaaleja, Modeemin yhteyssignaalit ja siirronopeuden hallintasignaalit.
Ulkoinen rajapinta	Tarjoaa RS232-, RS485- ja RS422 -rajapinnat ulkoisen kautta Tasokytkimen laitteet.
EEPROM -käyttöoikeus	Tukee epäsuoraa pääsyä ulkoiseen sarjan EEPROM -muistiin tavallisen sarjaviestinnän kautta.
Tulostimen portin yhteensopivuus	Päivittää rinnakkaisia ​​tulostimia USB -tulostimiin, jotka vastaavat USB -tekniset tiedot ja yhteensopivat Windows -käyttöjärjestelmän kanssa.
Rinnakkain tulostintuki	Yhteensopiva erilaisten standardin rinnakkaistulostimien kanssa, tukemaan hitaasti ja nopeaa tulostusmuotoa.
Kaksisuuntainen viestintä	Tukee IEEE-1284 kaksisuuntaista viestintää pitkin yhden ja kaksisuuntaisen siirtomoodin kanssa.
Rinnakkaisrajapintatilat	Tarjoaa EPP: n (parannettu rinnakkaisportti) ja MEM (muisti Tila) rajapintatilat.
EPP -tilan signaalit	Tarvikkeet signaalit kuten#, ds#ja wr#, samanlainen kuin EPP V1.7 tai v1.9.
MEM -tilan signaalit	Tarvikkeet signaalit, kuten A0, Rd#ja WR#, samanlainen kuin muisti Lue/kirjoita tila.
Synkroninen sarjarajapinta	Käyttää Flexwire ™ -teknologiaa 2-johtiman 5-johtimiseen Synkroninen sarjaviestintä ohjelmistojen kautta.
Isäntä/päätepisteen tuki	Tukee 2-johdin- ja 4-johtiman synkronisia sarjarajapintoja.
2-johdinrajapinta	Tarvikkeet SCL- ja SDA -signaalijohdot ja tukee neljää siirronopeudet.

Valmistajat

WCH toimii ainoana valmistajana CH341, korostamalla osan roolia monissa elektronisissa sovelluksissa.Tämä yksinoikeus tuo esiin useita näkökohtia teollisuudelle, jotka riippuvat CH341: stä heidän toimintatarpeidensa vuoksi.

CH341: n ainutlaatuinen tuotantolähde tuo esiin mahdolliset haavoittuvuudet toimitusketjussa.Esimerkiksi, jos WCH kohtaa tuotantoviiveitä tai kohtaamisen laadunvalvontahaasteita, CH341: n markkinoiden saatavuus voi vaikuttaa merkittävästi.Tämä tilanne korostaa ennakoivan suunnittelun merkitystä.Yritykset voivat hyötyä monipuolisten hankintastrategioiden tutkimisesta tai vaihtoehtoisista tekniikoista sijoittamisen lievittämiseksi riskeihin, jotka on sidottu yhdestä valmistajasta.

Variantit

CH9102: lla on kolme varianttia, joita on saatavana kahdessa eri pakettityypissä: SOP-28 ja SSOP-20.

Pakkausmuoto	Muovin leveys (mm)	Muovin leveys (MIL)	Nastan nousu (mm)	Nastan nousu (MIL)	Paketin ohje	Osanumero
SOP-28	7.62	300	1.27	50	Pieni ääriviivat 28-nastainen	CH341a
SSOP-20	5.3	209	0,65	25	Kutistunut pienen ääriviivat 20-nastainen	CH341T
SSOP-20	5.3	209	0,65	25	Kutistunut pienen ääriviivat 20-nastainen	CH341H

Vaihtoehdot

Olla CH340

Olla Ft230x

Olla CP2102

Olla PL2303HX

Olla CH343

Olla MCP2200

Olla CP2110

Olla Ft232

Kaavio

CH341: n kaavamainen esitys toimii lopullisena suunnitelmana sen operatiivisen kehyksen tarttumiseen.Tämän piirin hallitseva USB-dataviivojen rajapinta on suoraan sirun UD+: n ja UD-pinsin kanssa, mikä mahdollistaa sujuvan yhteyden isäntälaitteiden kanssa.Tämä yhteys toimii tiedonsiirron selkärangana, prosessina, josta on tullut yhä huomattavampi toisiinsa kytketyssä elektronisessa maisemassa.

Piirin vakauden ylläpitämiseksi kondensaattorit ovat harkiten sijoitettu virtalähteen ja V3 -nastaan.Nämä komponentit vaikuttavat merkittävästi jännitteen stabilointiin ja melun vähentämiseen, jotka molemmat ovat hyödyllisiä signaalin eheyden säilyttämisessä.Käytännön skenaarioissa voit usein korostaa näiden kondensaattoreiden roolia tunnistaen niiden vaikutuksen järjestelmän yleiseen suorituskykyyn.Hyvin jäsennelty virtalähdepiiri voi estää toimintahäiriöitä ja edistää laitteen pitkäikäisyyttä.CH341: n TX- ja RX -viivat vaativat tarkkoja yhteyksiä mikrokontrolleriin tai vastaavaan piiriin.Sitä käytetään TX -linjalle yhteyden muodostamiseksi vastaanottolaitteen RX: ään ja päinvastoin, samalla kun varmistetaan jaetun maan.Tämä tarkan signaalin reitityksen periaate ylittää nimelliset käsitteet;Se heijastaa lukemattomista toteutuksista opittuja oppitunteja.Virheet voivat johtaa viestinnän hajoamisiin, mahdollisesti suistuviin hankkeisiin ja aiheuttamaan huomattavaa turhautumista.Siten huolellinen lähestymistapa johdotukseen on aktiivinen onnistuneen integroinnin kannalta.

Lisäksi käytetään 12MHz: n kideskillaattoria, johon liittyy kaksi 20PF -kondensaattoria, ja CH341: lle vaaditun kellosignaalin tuottamiseksi.Tämä kellosignaali on perustiedot datan siirron synkronoimiseksi, ja sen stabiilisuus vaikuttaa suoraan sirun suorituskykyyn.Eri sovelluksissa luotettavan kellolähteen on osoitettu parantavan tietojenkäsittelytehtävien yleistä tehokkuutta.Voit usein tutkia vaihtoehtoisia kellon kokoonpanoja ja niiden vaikutuksia suorituskykyyn, mikä kuvaa piirin suunnittelussa vaadittavaa perusteellista huomiota.

CH341: n vianetsintä

Kun kohtaat viestintävaikeuksia USB-seri-muunnosmuutoksen kanssa, joka käyttää CH341: tä, hyvin jäsennelty vianetsintäprosessi voi parantaa huomattavasti mahdollisuuksiasi ratkaista asia.

• Aloita tarkistamalla huolellisesti kaikki CH341: n ja siihen liittyvien komponenttien väliset yhteydet.Kiinnitä erityistä huomiota TX: n (lähetys) ja RX (vastaanotto) linjojen linjaamiseen;Jopa pieni väärinkäyttö voi häiritä viestintää.Lisäksi varmista, että signaalien jännitetasot vastaavat yhdistämiesi laitteiden tasoja, koska kaikki erot voivat johtaa arvaamattomaan käyttäytymiseen tai kokonaisviestinnän epäonnistumiseen.

• Yleinen valvonta vianetsinnän aikana on itse USB -kaapeli.Jos ongelmat jatkuvat, voi olla syytä korvata olemassa oleva kaapeli toisella, koska viallinen tai ala -kaapeli voi luoda merkittäviä komplikaatioita.CH341: n sopeutumiskyky ulottuu myös ohjelmointiin I2C ja SPI EEPROMS;Valmiit ohjelmoijat, kuten CH341A tai CH341 BIOS-ohjelmoija, voivat virtaviivaistaa tätä tehtävää.Näiden työkalujen tutustuminen voi säästää aikaa ja lievittää turhautumista.

• Testaa CH341 perusteellisesti ja varmista, että tietokoneesi sarjamäärät, etenkin Baud -arvo, ovat yhdenmukaisia ​​laitteen kanssa, jonka kanssa pyrit kommunikoimaan.Näiden asetusten epäsuhta voi johtaa tietojen korruptioon tai kyvyttömyyteen muodostaa yhteys.Loopback -testin suorittaminen on myös käytännöllinen strategia CH341: n toiminnallisuuden todentamiseksi;Tähän sisältyy TX- ja RX -nastajen kytkeminen ja lähetetyn tiedon tarkistaminen vastaa vastaanotettua tietoa.

• Tilanteissa, joissa tietokoneesi ei tunnista integroitua piiriä (IC), on suoritettava kattava katsaus asennetuista ohjaimista.Varmista, että sinulla on asianmukaiset kuljettajat CH341: lle, koska vanhentuneet tai väärät kuljettajat voivat johtaa tunnistusongelmiin.Lisäksi laitteenhallinnan tarkistaminen mahdollisten virheilmoitusten saamiseksi voi tarjota arvokkaita vihjeitä taustalla olevista ongelmista.

Vianmääritysmatka on usein hienosäätöprosessi, joka vaatii sekä kärsivällisyyttä että huolellista huomiota yksityiskohtiin.Säilyttämällä systemaattinen lähestymistapa ja hyödyntämällä aiempien haasteiden käytännön kokemuksia, voit navigoida näissä esteissä tehokkaammin.Viime kädessä onnistunut vianetsintä riippuu syvästä ymmärryksestä sekä käytettävissä olevista työkaluista että pelaamien viestintäprotokollien monimutkaisuudesta.

Piirilevyjen suunnittelun näkökohdat

Kun aloitat CH341: n sisältävän piirilevyn suunnittelumatkalle, on kiinnitettävä huolellista huomiota, joka on kiinnitetty katkaisujen kondensaattorien strategiseen sijoitteluun siru -nastajen läheisyydessä.Tämä harkittu järjestely ei vain vahvista virtalähdettä, vaan myös lievittää jännitteenvaihtelua, joka voi mahdollisesti häiritä sirun suorituskykyä.

• Varmistetaan, että D+: n ja D-linjan reititetään rinnakkain ja suojattuna maadoituksella tai kuparikanalla on huomattava rooli ulkoisten signaalin häiriöiden riskin vähentämisessä.Tätä asettelustrategiaa tukee runsaasti onnistuneita malleja, joista kukin paljastaa parannetun tiedon eheyden ja luotettavuuden hyödyt.

• Toinen kriittinen näkökohta sisältää lyhyen signaalin johtamisen ylläpidon XI- ja XO -nastajen välillä.Tämä käytäntö auttaa minimoimaan korkean taajuuden häiriöt, jotka voisivat riskiä viestinnästä.Voit usein huomata, että maadoittamisen tai kuparin peittämisen toteuttaminen liittyvät komponentit voivat merkittävästi parantaa piirilevyn yleistä sähkömagneettista yhteensopivuutta (EMC).Tämä menetelmä ei vain auttaa melun vähentämisessä, vaan myös edistää vakaampaa toimintaympäristöä.

• myös USB -sataman sijoittaminen vaatii myös huolellista harkintaa;Sen sijoittaminen lähelle CH341: tä mahdollistaa datalinjojen suoran reitityksen, jota tarvitaan signaalin eheyden säilyttämiseen.On viisasta rajoittaa Data -linjoissa olevien VIAS -lukumäärää, koska kukin tuo esiin ylimääräisen kapasitanssin ja induktanssin, joka voi vaarantaa signaalin laadun.Voit usein pohtia aiempia kokemuksia, joissa ViaS: n minimointi johti huomattaviin suorituskyvyn parannuksiin, lähinnä nopeassa sovelluksessa.

CH341: n käyttö

CH341 -siru erottuu erittäin mukautuvaksi elektroniikka -alalla, ja se ylpeillä on joukko sovelluksia, jotka ulottuvat huomattavasti perustoimintojen ulkopuolelle.Sen sisällyttäminen erilaisiin järjestelmiin korostaa sen merkitystä nykyaikaisessa tekniikassa, etenkin aloilla, kuten mikrokontrollerin ohjelmointi, virheenkorjaus ja testaus.Sirun kyky liittää useisiin protokolliin, joita se vaatii teollisuusohjausjärjestelmissä, joissa tarkkuus ja luotettavuus ovat välttämättömiä.

Mikrokontrollerin ohjelmointi ja virheenkorjaus

Mikrokontrolleriohjelmoinnin alueella CH341 toimii dynaamisena linkinä ohjelmoijan ja mikrokontrollerin välillä.Tämä yhteys ei vain helpota koodin latauksia, vaan tukee myös virheenkorjausta.Virheenkorjausprosessi vaatii usein sarjan iteratiivisia säätöjä järjestelmän palautteen perusteella, mikä voi olla sekä haastavaa että palkitsevaa.Voit osoittaa, että kattava käsitys CH341: n ominaisuuksista voi parantaa huomattavasti tämän iteratiivisen prosessin tehokkuutta, edistäen saavutuksen ja hallinnan tunnetta.

Teollisuusjärjestelmät

CH341: n vaikutus teollisuusohjausjärjestelmiin on huomattava.Sen kyky kommunikoida erilaisten laitteiden kanssa varmistaa sujuvan integraation olemassa oleviin asennuksiin.Tätä joustavuutta käytetään, lähinnä ympäristöissä, joissa vanhemmat järjestelmät esiintyvät samanaikaisesti nykyaikaisten tekniikoiden kanssa.Voit hyödyntää CH341: tä usein tarkkailla parantuneen järjestelmän luotettavuutta ja vähentää seisokkeja, koska se virtaviivaistaa viestintää eri komponenttien välillä, mikä johtaa lopulta heidän työssään tyytyväisyyteen.

DIY -elektroniikkaprojektit

CH341 avaa mahdollisuuksien aarreaitta DIY -elektroniikkaprojekteissa.Sen kustannustehokkuus ja saavutettavissa oleva muotoilu tekevät siitä houkuttelevan valinnan sinulle.Voit kertoa, että kokeilut CH341: n kanssa ovat syventäneet ymmärrystäsi sarjaviestinnästä ja laitteiden liitäntään.Tämä käytännöllinen sitoutuminen ei vain viljele taitoja, vaan myös herättää luovuutta ja innovaatiota ja herättää ilon tunteen oppimisprosessissa.

Vanha laitetuki

Vanhojen laitteiden kestävä läsnäolo eri toimialoilla on selkeä haaste.CH341 tarjoaa arvokkaan ratkaisun mahdollistamalla nykyaikaiset järjestelmät olla vuorovaikutuksessa vanhempien tekniikoiden kanssa.Tämä toiminnallisuus on erityisen edullinen aloilla, joilla laitteiden päivitys on epäkäytännöllistä taloudellisten rajoitusten tai yhteensopivuusongelmien vuoksi.Voit paljastaa, että CH341: n käyttäminen voi pidentää vanhojen järjestelmien operatiivista elämää, mikä mahdollistaa asteittaisen edistyksen nykyaikaiseen tekniikkaan, mikä voi tuoda mielenrauhan organisaatioihin, jotka navigoivat tässä siirtymävaiheessa.

Automaatio ja robotiikka

Automaation ja robotiikan aloilla CH341: llä on tärkeä rooli mikrokontrollereiden ja muiden komponenttien välisen viestintää.Sen monipuolisuus mahdollistaa erilaisten anturien ja toimilaitteiden integroinnin parantaen siten robottijärjestelmien ominaisuuksia.Todelliset sovellukset ovat osoittaneet, että CH341: n tehokkaasti hyödyntävät joukkueet saavuttavat usein kohonneita automaatiotasoja, mikä johtaa lopulta lisääntyneeseen tuottavuuteen ja toteutumisen tunteeseen projekteissaan.

USB sarjamuutoksiin

CH341 tunnustetaan pääosin sen taitosta USB: n muuntamisessa RS485-, RS232- ja TTL -sarjaportteiksi.Tämä toiminnallisuus on elinvoimainen sovelluksille, jotka vaativat USB -yhteyksiä laitteille, jotka tyypillisesti riippuvat sarjaviestinnästä.Voit huomauttaa, että CH341 yksinkertaistaa nykyaikaisten tietokoneiden ja vanhempien laitteiden välistä yhteysprosessia edistäen tehokkaampaa työnkulkua ympäristöissä, joissa molemmat tekniikat ovat pelissä.Tämä saumaton integraatio edistää helpon ja tuottavuuden tunnetta.

Jalanjälki ja ulottuvuus

Löydät täältä CH341 -sirun mekaaniset piirustukset ja mitat.Nämä mitat ovat ihanteellisia räätälöityjen jalanjälkien luomiseen piirilevyn suunnitteluun tai CAD -mallintamiseen.
