Kaikki mitä sinun tulee tietää käynnistysrelejärjestelmistä

Käynnistysrele on pieni mutta tärkeä osa ajoneuvosi käynnistysjärjestelmää, joka ohjaa tehon siirtymistä akusta käynnistysmoottoriin.Tässä artikkelissa opit, mitä käynnistysrele tekee, miten se toimii, missä se sijaitsee ja miten se on kytketty.Ymmärrät myös eri reletyypit, yleiset vikaoireet ja kuinka vaihto tapahtuu.

Katalogi

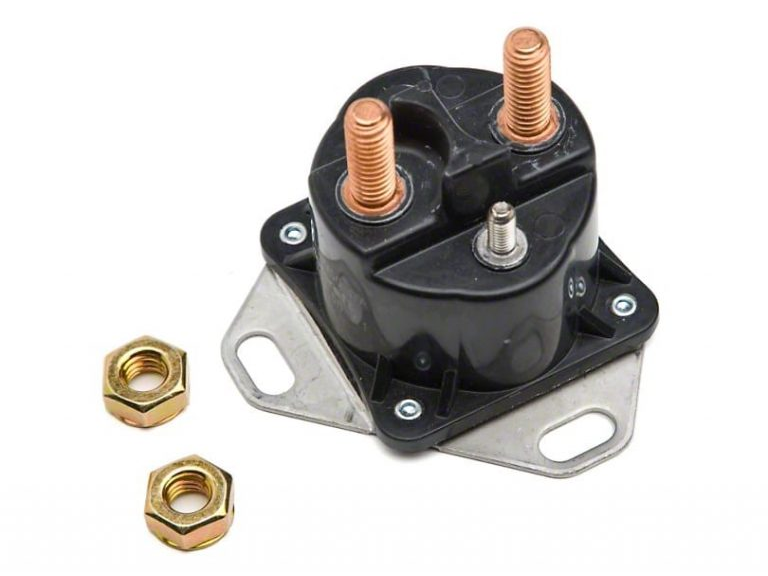

Kuva 1. Käynnistysrele

Mikä on käynnistysrele?

Käynnistysrele on sähköinen kytkinlaite, joka ohjaa korkean virran kulkua akusta käynnistyssolenoidiin matalavirran ohjaussignaalilla.Sen tärkein etu on suojata virtalukkoa ja johtoja raskaalta sähkökuormitukselta ja varmistaa samalla moottorin luotettava käynnistys.Käynnistysreleet parantavat käynnistystehoa, vähentävät jännitehäviöitä ja parantavat yleistä sähköturvallisuutta.Niitä käytetään laajalti henkilöautoissa, kuorma-autoissa, moottoripyörissä, raskaissa laitteissa ja teollisuuden moottorikäyttöisissä järjestelmissä.

Käynnistysreleen sisäiset osat

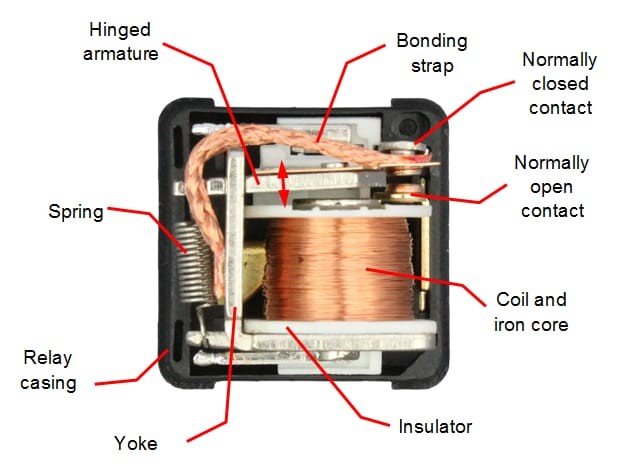

Kuva 2. Käynnistysreleen sisäiset osat

Käynnistysrele sisältää useita tarkasti järjestettyjä komponentteja, jotka toimivat yhdessä luotettavan sähkökytkennän suorittamiseksi.Näiden sisäisten osien ymmärtäminen auttaa selittämään, kuinka rele ohjaa korkeaa virtaa turvallisesti ja tehokkaasti.Kuvassa näkyy käynnistysreleen sisäinen rakenne, mukaan lukien seuraavat merkityt osat:

• Releen kotelo

Releen kotelo sulkee sisäänsä ja suojaa kaikkia sisäisiä komponentteja pölyltä, kosteudelta ja mekaanisilta vaurioilta.Se tarjoaa myös sähköeristyksen ja rakenteellisen tuen vakaalle toiminnalle.

• Kela ja rautasydän

Käämi synnyttää magneettikentän, kun se syötetään pienvirran ohjaussignaalilla.Rautasydän vahvistaa tätä magneettikenttää, jolloin rele toimii luotettavasti minimaalisella teholla.

• Saranoitu ankkuri

Saranoitu ankkuri on liikkuva metallivipu, joka reagoi kelan tuottamaan magneettikenttään.Kun sitä vedetään sydäntä kohti, se muuttaa releen koskettimien asentoa.

• Kevät

Jousi palauttaa ankkurin oletusasentoonsa, kun kela on jännitteetön.Tämä varmistaa, että rele avautuu välittömästi käynnistyssignaalin poistamisen jälkeen.

• Normaalisti Avaa Yhteystiedot

Tämä kosketin pysyy auki normaaleissa olosuhteissa ja sulkeutuu vain, kun rele vetää.Se mahdollistaa akun virran virtaamisen käynnistyssolenoidiin.

• Normaalisti suljettu yhteys

Normaalisti suljettu kosketin pysyy kytkettynä, kun rele on pois päältä, ja katkeaa, kun rele aktivoituu.Käynnistysreleissä se on usein käyttämätön tai varattu ohjauslogiikkaan.

• Kiinnityshihna

Kiinnityshihna yhdistää sähköisesti liikkuvat ja kiinteät komponentit releen sisällä.Se varmistaa tasaisen virran ja sallii mekaanisen liikkeen.

• Yoke

Ies täydentää magneettipiirin ja auttaa ohjaamaan magneettikenttää tehokkaasti.Se parantaa relevastetta ja vähentää energiahävikkiä.

• Eristin

Eristeet estävät tahattoman sähköisen kosketuksen johtavien osien välillä.Ne ylläpitävät sähköerotusta ja parantavat turvallisuutta ja luotettavuutta.

Missä käynnistysrele sijaitsee?

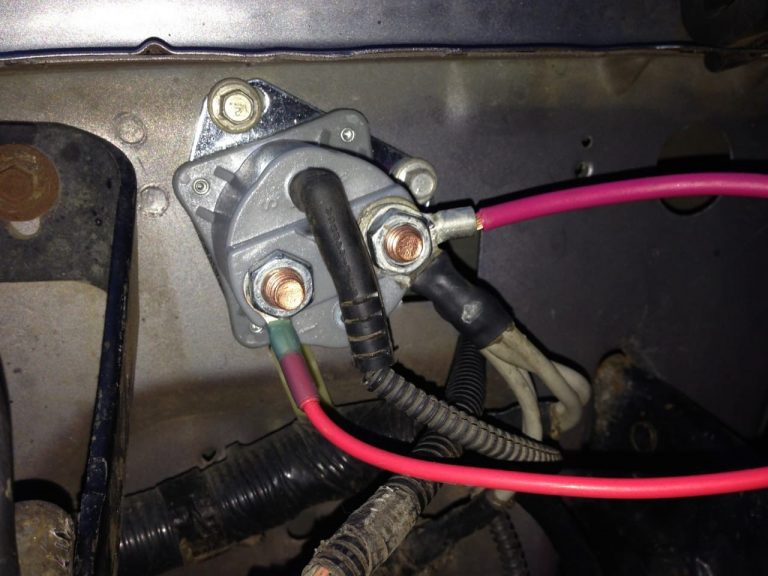

Kuva 3. Käynnistysreleen sijainti ajoneuvossa

Käynnistysrele on sijoitettu ajoneuvon helposti saavutettaville mutta suojatuille alueille luotettavan toiminnan varmistamiseksi.Sen tarkka sijainti vaihtelee ajoneuvon suunnittelun ja sähköasennuksen mukaan.Kuten kuvasta näkyy, käynnistysrele sijaitsee yleensä moottoritilan sulakkeen ja relekotelon sisällä, asennettuna lähelle akkua tai palomuuria.Joissakin ajoneuvoissa, erityisesti pienikokoisissa autoissa, se voi löytyä kojelaudan alla olevasta sisätilojen sulakepaneelista.Kuorma-autoissa, maastoautoissa ja vanhemmissa malleissa voidaan käyttää erillistä käynnistysrelettä, joka on asennettu sisälokasuojaan tai runkokiskoon.Tarkka sijainti riippuu ajoneuvotyypistä, mallivuodesta ja valmistajan johdotuksen suunnittelusta.

Käynnistysreleen liittimet ja liittimet

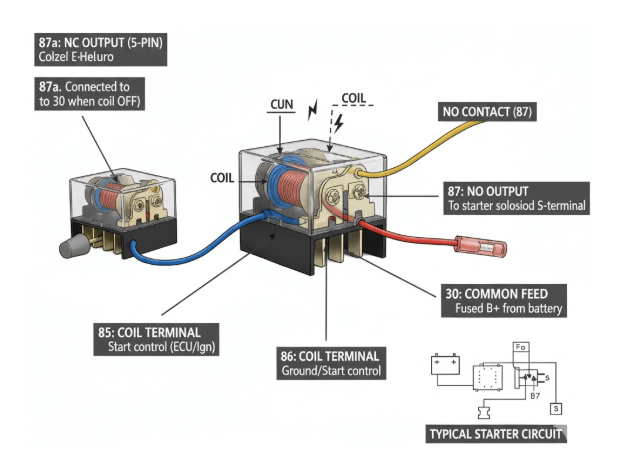

Kuva 4. Käynnistysreleen liitäntä ja liitinkaavio

Terminaali Ei	Nimi	Toiminto	Tyypillistä Yhteys
30	Yhteinen syöte	Tarvikkeet jatkuva akkuvirta releelle	Akku positiivinen (sulake B+)
85	Kelan pääte	Vastaanottaa ohjaussignaali relekelan aktivoimiseksi	Sytytys kytkin tai ECU
86	Kelan pääte	Täyttää kelapiiri (maa tai ohjaus)	Maadoitus tai ECU
87	Normaalisti auki Lähtö	Toimittaa virtaa käynnistimen solenoidille, kun rele vetää	Aloittaja solenoidi S-liitin
87a	Normaalisti Suljettu lähtö	Yhdistetty: liitin 30, kun rele on pois päältä (jos sellainen on)	Yleensä käyttämätön käynnistyspiireissä

Kuinka käynnistysrele toimii?

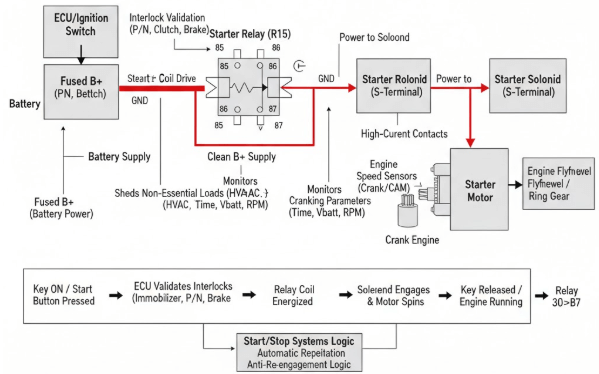

Kuva 5. Käynnistysreleen toimintaperiaate ja piiri

Käynnistysrele toimii sähköisesti ohjattavana kytkimenä, joka erottaa pienvirran ohjauksen suurvirran tehonsyötöstä.Kun virta-avain käännetään KÄYNNISTYS-asentoon tai käynnistyspainiketta painetaan, relekelan liittimiin virtaa pienvirtasignaali.Tämä energisoi kelaa ja luo magneettikentän, joka vetää ankkuria kohti rautasydäntä.Tämän seurauksena normaalisti avoimet koskettimet sulkeutuvat, jolloin akkuvirta pääsee virtaamaan navasta 30 napaan 87.

Toisessa vaiheessa teho saavuttaa käynnistyssolenoidin, joka kytkee sitten käynnistysmoottorin ja pyörittää moottoria.Kun moottori käynnistyy ja avain vapautetaan, ohjaussignaali pysähtyy, magneettikenttä romahtaa ja releen koskettimet avautuvat.Tämä katkaisee välittömästi virran käynnistysjärjestelmästä, mikä estää ylikäynnistyksen ja sähkövauriot.

Käynnistysreleen kytkentäkaavio

Jotta ymmärrät selvästi, kuinka käynnistysrele integroituu käynnistysjärjestelmään, on tärkeää tarkistaa sen johdotus.Kaavio esittää käynnistimen releen johdotusliitännät ja virrankulutuksen ajoneuvon käynnistysjärjestelmässä.

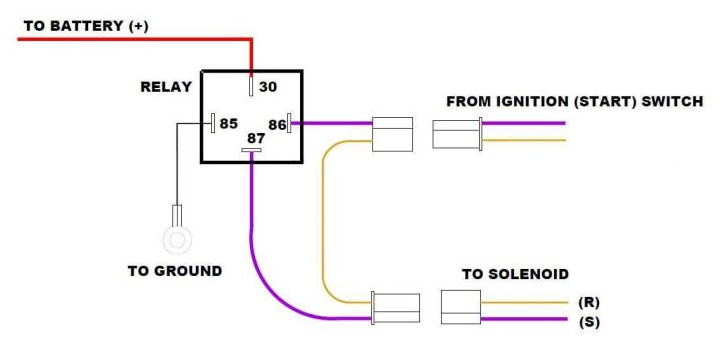

Kuva 6. Käynnistysreleen kytkentäkaavio

Kytkentäkaavio näyttää käynnistysreleen, joka on kytketty akun, virtalukon, maan ja käynnistyssolenoidin väliin.Liitin 30 vastaanottaa jatkuvan akun positiivisen jännitteen, kun taas navat 85 ja 86 muodostavat virtalukosta ja maadosta tulevan pienvirran ohjauspiirin.Kun virta-avain käännetään KÄYNNISTYS-asentoon, relekäämi vetää, jolloin virta pääsee virtaamaan liittimestä 30 liittimeen 87. Tämä lähtö syöttää sitten jännitteen käynnistyssolenoidille, joka aktivoi käynnistysmoottorin.

Käynnistysreleiden tyypit

Mini ISO 4-pin (SPST-NO)

Kuva 7. Mini ISO 4-nastainen käynnistysrele

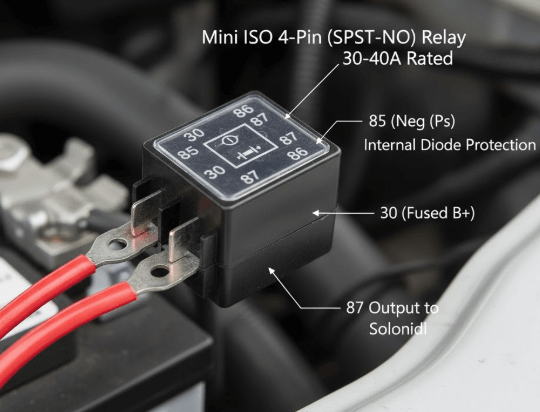

Mini ISO 4-nastainen rele on yksinapainen, yhden heiton normaalisti avoin (SPST-NO) käynnistysrele, jota käytetään yleisesti autojärjestelmissä.Kuvassa on kompakti rele, jossa on liittimet 30, 85, 86 ja 87, jotka on suunniteltu yksinkertaiseen päälle/pois kytkemiseen.5-nastaisiin releisiin verrattuna siinä on vähemmän liitäntöjä, mikä helpottaa johdotusta ja vähentää vikakohtia.Sen tärkein etu on luotettavuus ja laaja yhteensopivuus, joten se on yleisimmin käytetty käynnistysreletyyppi.

Micro ISO 4-pin (kompakti)

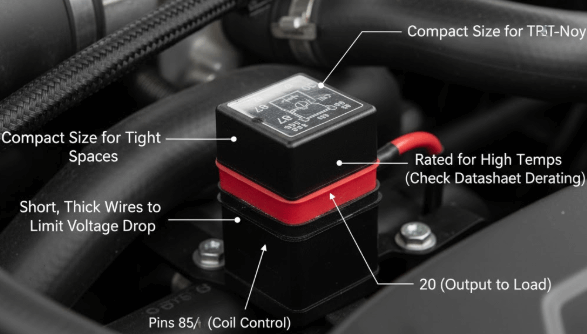

Kuva 8. 4-nastainen Micro ISO -käynnistysrele

4-nastainen Micro ISO -käynnistysrele on pienempi versio tavallisesta Mini ISO -releestä, joka on suunniteltu ahtaisiin moottoritiloihin.Kuvassa on kompakti kotelo, jossa on lyhyt, paksu johdotus jännitteen pudotuksen ja lämmön kertymisen minimoimiseksi.Mini ISO -releisiin verrattuna se tarjoaa saman sähköisen toiminnon, mutta pienempi koko ja paino.Sen tärkein etu on tilatehokkuus, mikä tekee siitä ihanteellisen moderneihin ajoneuvoihin, joissa on täynnä sähköosastoja.

Mini ISO 5-pin (SPDT: 87 ja 87a)

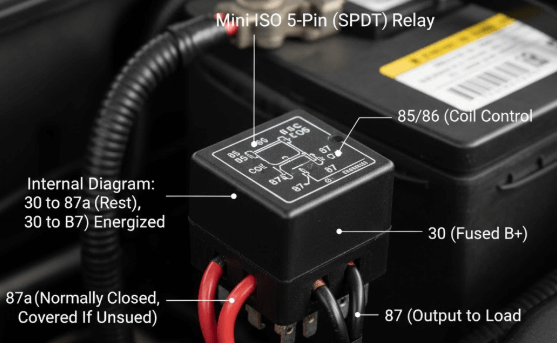

Kuva 9. Mini ISO 5-nastainen käynnistysrele

Mini ISO 5-nastainen rele on yksinapainen, kaksinkertainen heittorele (SPDT), joka sisältää sekä normaalisti avoimen (87) että normaalisti suljetun (87a) lähdön.Kuvassa näkyy, kuinka liitin 30 vaihtaa 87a:n välillä, kun rele on pois päältä, ja 87:n välillä, kun rele on kytkettynä.Verrattuna 4-nastaisiin releisiin se mahdollistaa suuremman ohjauksen joustavuuden kehittyneissä sähköjärjestelmissä.Sen etuna on monipuolisuus, vaikka monet käynnistyspiirit käyttävät vain 87-liitintä.

Solid-state (MOSFET-tyyppi)

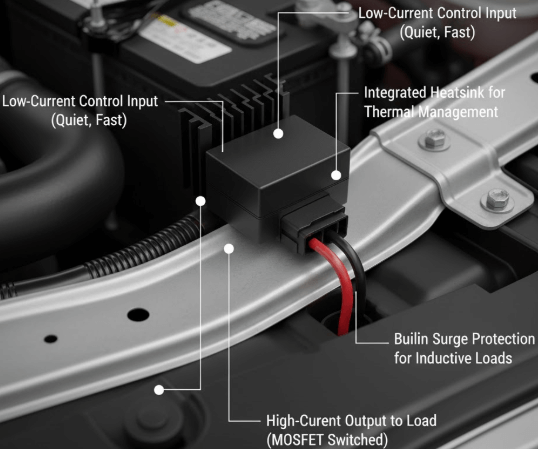

Kuva 10. Puolijohderele (MOSFET)

Puolijohderele käyttää MOSFETiä mekaanisten koskettimien sijasta virran kytkemiseen elektronisesti.Kuvassa kompakti yksikkö, jossa on integroitu lämmönhallinta ja ylijännitesuoja induktiivisia kuormia varten.Verrattuna mekaanisiin releisiin se tarjoaa hiljaisen toiminnan, nopeamman kytkennän eikä koskettimien kulumista.Sen tärkein etu on pitkä käyttöikä ja korkea luotettavuus, erityisesti korkean tärinän tai korkean syklin sovelluksissa.

Sinetöity / IP-luokiteltu (konepellin alla, off-road, laiva)

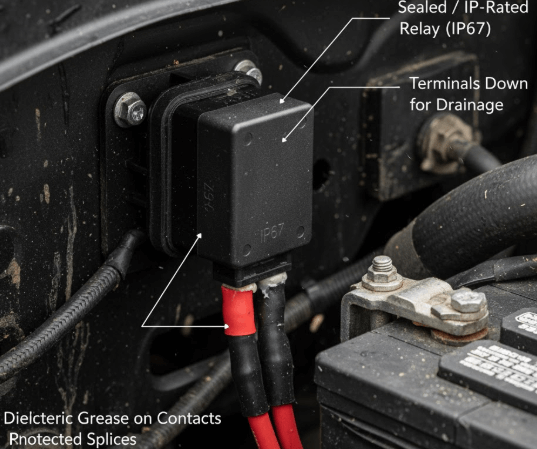

Kuva 11. Sinetöity IP-luokiteltu käynnistysrele

Sinetöity tai IP-luokiteltu käynnistysrele on suunniteltu vaativiin ympäristöihin, kuten konepellin alle, maastossa ja merisovelluksiin.Kuvassa on täysin suljettu rele, jonka liittimet osoittavat alaspäin veden tunkeutumisen estämiseksi.Vakioreleisiin verrattuna se tarjoaa erinomaisen suojan kosteutta, pölyä ja korroosiota vastaan.Sen tärkein etu on kestävyys ja tasainen suorituskyky äärimmäisissä olosuhteissa.

Huonon käynnistysreleen oireet

• Ei kampea, ei ääntä

Kun rele epäonnistuu kokonaan, käynnistysmoottori ei saa virtaa.Kojelaudan valot voivat syttyä, mutta moottori ei pyöri.

• Napsauta Ääni ilman käynnistystä

Napsahdusääni osoittaa, että relekela on jännitteinen, mutta sisäiset koskettimet voivat olla kuluneet tai palaneet.Tämä estää riittävää virtaa pääsemästä käynnistyssolenoidiin.

• Jaksottainen käynnistys

Moottori saattaa käynnistyä joskus ja epäonnistua toisinaan epäjohdonmukaisen sisäisen kontaktiyhteyden vuoksi.Tämä oire usein pahenee ajan myötä.

• Startti käy jatkuvasti

Jumissa oleva rele voi pitää käynnistimen kytkettynä myös moottorin käynnistymisen jälkeen.Tämä voi nopeasti vaurioittaa käynnistysmoottoria ja tyhjentää akun.

• Käynnistyy vasta releen napautuksen jälkeen

Kevyt napauttaminen voi tilapäisesti palauttaa koskettimien kohdistuksen kuluneen releen sisällä.Tämä on vahva merkki sisäisestä mekaanisesta viasta.

Kuinka vaihtaa käynnistysrele?

1. Irrota akku

Irrota aina akun negatiivinen napa ennen sähköjärjestelmään liittyviä töitä.Tämä estää oikosulut ja vahingossa tapahtuvan käynnistyksen kytkemisen.Varmista, että akun kaapeli on kiinnitetty poissa liittimestä.

2. Paikanna käynnistysrele

Tunnista käynnistysrele sulakerasian kannen, omistajan käsikirjan tai kytkentäkaavion avulla.Vahvista releen asento sovittamalla sen liitinasettelu ja merkintä.Poista mahdolliset kannet tarvittaessa.

3. Irrota vanha rele

Vedä rele varovasti suoraan ulos kannasta kiertämättä.Tarkasta releen liittimet ja pistorasia korroosion tai lämpövaurioiden varalta.Puhdista pistorasia tarvittaessa.

4. Asenna uusi rele

Aseta uusi rele tiukasti pistorasiaan varmistaen oikean suunnan.Käytä samaa reletyyppiä ja virtaluokitusta kuin alkuperäinen.Löysä istuvuus voi aiheuttaa käynnistysongelmia.

5. Kytke akku uudelleen ja testaa

Kytke akun napa takaisin ja kiristä se kunnolla.Käynnistä moottori varmistaaksesi oikean toiminnan.Varmista, että käynnistin irtoaa normaalisti moottorin käynnistyksen jälkeen.

Käynnistysrele vs käynnistyssolenoidi

Ominaisuus	Aloittaja Rele	Aloittaja Solenoidi
Ensisijainen toiminto	Kytkimet akun virta käynnistyssolenoidille	Sitoutuu käynnistysmoottori ja vauhtipyörä
Järjestelmän rooli	Ohjaustaso kytkinlaite	Tehotaso kytkin ja mekaaninen toimilaite
Tyypillinen käyttö Jännite	12 V DC tai 24 V DC	12 V DC tai 24 V DC
Ohjauspiiri Nykyinen	0,15 A - 0,5 A	2 A - 5 A
Käsitelty kuormitusvirta	20 A - 40 A	150A-600 A
Kelan vastus	40 Ω - 120 Ω	0,4 Ω - 1,5 Ω
Virrankulutus	2 W - 6 W	24 W - 60 W
Vaihtotyyppi	Sähkö vain	Sähkö ja mekaaninen
Mekaaninen liike	Ei mitään	Mäntä matka 10 mm - 15 mm
Terminaalien määrä	4 nastaa tai 5 nastat	2 terminaalia tai 3 terminaalia
Tyypillinen asennus Sijainti	Sulakerasia tai rele paneeli	suoraan asennettuna käynnistysmoottoriin
Käyttölämpötila Alue	-40 °C - 125 °C	-40 °C - 150 °C
Yhteysmateriaali Luokitus	Hopeaseos mitoitettu 40 A	Kupariseos mitoitettu 600A
Yleinen epäonnistuminen Nykyinen taso	Yli 45 A aiheuttaa kosketuspisteitä	Yli 600 A aiheuttaa kosketushitsausta
Keskimääräinen palvelu Elämä	100 000 asti 500 000 sykliä	30 000 asti 100 000 sykliä

Johtopäätös

Käynnistysrele varmistaa turvallisen ja tehokkaan moottorin käynnistyksen ohjaamalla käynnistysmoottoriin menevää virtaa.Sen suunnittelu, johdotus ja toiminta auttavat vähentämään sähköistä rasitusta ja estämään avainkomponenttien vaurioitumista.Erilaisia ​​reletyyppejä käytetään sopimaan erilaisiin ajoneuvomalleihin ja käyttöolosuhteisiin.Sen toiminnan ja vikojen tunnistamisen tunteminen auttaa ylläpitämään luotettavaa käynnistysjärjestelmää.
