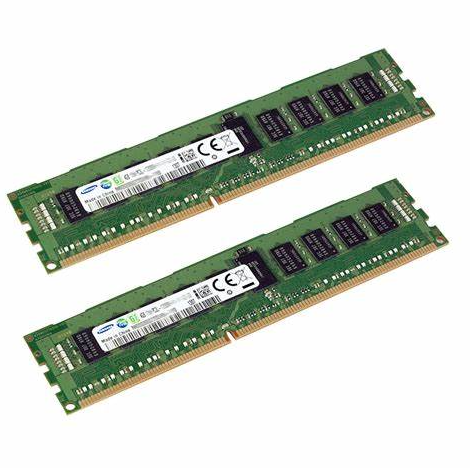

Kaikki mitä sinun tarvitsee tietää DDR3: sta

Muistiteknologian nopeasti kehittyvässä maailmassa DDR3 SDRAM on noussut uraauurtavaksi kehitykseksi, joka käsittelee nykyaikaisen tietotekniikan tehokkuuden, suorituskyvyn ja skaalautuvuuden kasvavia vaatimuksia.Innovatiivisista ominaisuuksista, kuten Command Write Diveal (CWD) ja Die -kalibrointimoottorista (ODCE) merkittäviin tehonhallinnan ja lämpöhallinnan parannuksiin, DDR3 esittelee joukon ominaisuuksia, jotka määrittelevät muistin suorituskyvyn uudelleen.Tässä artikkelissa tutkitaan DDR3: n keskeisiä piirteitä, arkkitehtonisia parannuksia ja käytännön sovelluksia, jotka valaisevat sitä, kuinka se ylittää edeltäjänsä DDR2: n, ja asettaa uuden muistisuunnittelun standardin sekä kuluttaja- että teollisuussovelluksille.

Luettelo

Yleiskatsaus

CWD tai komentojen kirjoitusviive on mekanismi, joka on suunniteltu optimoimaan kirjoitusviiveitä muistijärjestelmissä, parantaen tiedonhallinnan tehokkuutta.Palauta-komento aktivoi supervoiman säästötilan DDR3 SDRAM: ssa, pysäyttää muistioperaatiot ja siirtämällä järjestelmän vähäenergiseen valmiustilaan.Tämä ominaisuus säilyttää energiaa ja pidentää muistin elinkaarta, mikä tekee siitä enimmäkseen arvokasta liikkuville ja sulautetuille sovelluksille, joissa käytetään virran tehokkuutta.

ZQ-funktio edistää päätelaitteen vastuskalibrointia muotin kalibrointimoottorin (ODCE) kautta, hienosäätö muotin päättymisen (ODT) vastus signaalin eheyden ylläpitämiseksi vaihtelevissa olosuhteissa.Tämä kalibrointi lieventää riskejä, kuten signaalin hajoamista, jotka voivat vaarantaa tietojen tarkkuuden ja järjestelmän stabiilisuuden.Suorituskykyiset laskentaympäristöt korostavat näiden optimointien luotettavuusparannuksia, etenkin sovelluksissa, jotka vaativat johdonmukaista suorituskykyä.

Itseleflash-lämpötila (SRT) -toiminto integroi ohjelmoitavan lämpötilanhallinnan nykyisiin säädöihin muistin kellonopeuksiin lämpöolosuhteiden perusteella.Tämä parantaa virranhallintaa ja estää ylikuumenemisen, yhteisen haasteen, joka voi johtaa kuristus- tai komponenttien vikaan.Lisäksi osittainen taulukon itseryhmä (PASR) -ominaisuus päivittää selektiivisesti aktiiviset muistisegmentit vähentäen merkittävästi virrankulutusta.Tämä kohdennettu lähestymistapa resurssien hallintaan tunnustetaan laajalti tehokkaana strategiana muistin suorituskyvyn optimoimiseksi uhraamatta tehokkuutta, lähinnä järjestelmissä, joissa on epäsäännöllisiä muistin käyttökuvioita.

Uusi DDR3: n suunnittelu

DDR3-muisti-arkkitehtuuri tuo innovatiivisen 8-bittisen prefetch-suunnittelun, joka kaksinkertaistaa tehokkaasti edellisen 4-bittisen esitysominaisuuden, jota löytyy DDR2: sta.Tämän etenemisen avulla DRAM -ydin voi toimia vain 1/8 datataajuudesta.Esimerkiksi DDR3-800 toimii ydintaajuudella pelkästään 100MHz, mikä osoittaa merkittävän tehokkuuden harppauksen.

Tämän mallin keskeisiä ominaisuuksia ovat:

• Pisteestä topologian toteuttaminen, joka vähentää merkittävästi osoite-, komento- ja ohjausväylän kuormitusta, mikä parantaa järjestelmän yleistä suorituskykyä.

• Valmistusprosessi, joka laskee alle 100 nm, mikä johtaa käyttöjännitteen vähentymiseen 1,8 V: sta DDR2: sta 1,5 V: iin.Tämä vähentäminen ei vain lisää energiatehokkuutta, vaan myös edistää parempaa lämmönhallintaa järjestelmässä.

• Asynkronisen nollaus- ja ZQ -kalibrointitoimintojen käyttöönotto merkitsee merkityksellistä muutosta suunnittelussa, joka lisää toiminnan vakautta ja tehokkuutta.

Nämä parannukset heijastavat huomaavaista lähestymistapaa muistiarkkitehtuuriin, pyrkiessä vastaamaan nykyaikaisen tietotekniikan kehittyviin vaatimuksiin ottaen huomioon näkökohdat, kuten energiankulutus ja järjestelmän suorituskyky.

DDR2- ja DDR3 -vertailu

Ominaisuus	DDR2	DDR3
Purskepituus (BL)	Bl = 4 käytetään yleisesti	BL = 8 on kiinteä;Tukee 4-bittistä pursketta (bl = 4 lue + BL = 4 Kirjoita syntetisoimaan bl = 8).Ohjataan A12 -osoitelinjan kautta.Räjähtää keskeytys on kielletty
Ajoitus	CL -alue: 2–5;Lisäviive (AL) -alue: 0–4	CL -alue: 5–11;AL-vaihtoehdot: 0, CL-1, CL-2.Lisää kirjoittaa Viive (CWD) toimintataajuuden perusteella
Nollaustoiminto	Ei käytettävissä	Äskettäin esitelty.Omistettu nollaustappi yksinkertaistaa Alustaminen, vähentää virrankulutusta ja pysäyttää sisäiset toiminnot nollauksen aikana
Zq -kalibrointi	Ei käytettävissä	Esiteltiin ZQ-nastalla käyttämällä 240 OHM-vertailua vastus.Kalibroi automaattisesti datan ulostulon ja ODT -vastus
Viitejännite	Yksi referenssijännite (VREF)	Jaettu kahteen signaaliin: vrefca (komento/osoite) ja VREFDQ (dataväylä), signaali-kohinasuhteen parantaminen
Pisteestä pisteeseen (P2P)	Useita muistikanavia, joita on tuettu ohjainta kohden	Muistinohjain käsittelee yhden kanavan yhdellä korttipaikalla, P2P- tai P22P -suhteiden käyttöönotto.Vähentää väylän kuormitusta ja parantaa suorituskyky
Virrankulutus	Tavalliset itsesarjan uusimismekanismit	Edistyneitä ominaisuuksia, kuten automaattinen itsereuvottelu ja osittainen Itsejäljet ​​lämpötilan perusteella, mikä johtaa parempaan tehokkuuteen
Sovellukset	Pääasiassa työasemissa ja palvelimissa	Ihanteellinen mobiililaitteille, palvelimille ja työpöydälle korkea taajuus, nopeus ja alhaisempi virrankulutus
Tuleva alusta tuki	Tuettu vanhoilla järjestelmillä ja nykyisillä alustoilla	Tukevat Intelin Bear Lake ja AMD K9 -alustat tulevaisuuden yhteensopivuus

DDR3: n muistin parannukset

Loogiset pankit

Evoluutio DDR2: sta DDR3: een edustaa huomattavaa muutosta muistissa arkkitehtuuria, joka aloittaa 8 loogisella pankilla ja mahdollisuuden laajentua 16: een. Tämä kehitys ylittää tekniset parannukset;Se heijastaa kasvavaa kysyntää suuren kapasiteetin siruille, jotka kykenevät käsittelemään monimutkaisia ​​sovelluksia.Kun sekä ohjelmisto- että laitteistovaatimukset nousevat edelleen, kyky tukea enemmän loogisempia pankkeja tulee yhä merkityksellisemmäksi.Eri toimialojen kokemukset viittaavat siihen, että skaalautuvuudella suunniteltuja järjestelmiä tarjoavat usein suuremman pitkäaikaisen tuoton, koska ne voivat sopeutua tuleviin teknisiin muutoksiin ilman laajoja kunnostustöitä.

Pakkaus

DDR3 -pakkaus merkitsee merkittävää tekniikan etenemistä, jota korostaa korkeampi PIN -arvo, joka mahdollistaa uudet toiminnot.Siirtyminen DDR2: n 60/68/84-Ball FBGA -paketeista 78-palloiseen FBGA: hon 8-bittisissä siruissa ja 96-palloinen FBGA 16-bittisissä siruissa kuvaa tätä harppausta.Tämä parannus ei vain paranna tiedonsiirtoominaisuuksia, vaan heijastaa myös kasvavaa sitoutumista kestävyyteen, koska DDR3 noudattaa tiukkoja ympäristöstandardeja poistaen haitalliset aineet.Nykypäivän valmistusmaisemassa sinua voidaan vetää yhä enemmän tuotteisiin, jotka priorisoivat ekologisen vastuun, korostaen tarvetta kutoa kestäviä käytäntöjä korkean teknologian innovaatioiksi.

Virrankulutus

DDR3: n erottuva ominaisuus on sen kyky tuottaa korkea kaistanleveys ja minimoi merkittävästi virrankulutusta.Vähentämällä käyttöjännitettä DDR2: n 1,8 V: stä 1,5 V: iin, DDR3: n ennustetaan käyttävän 30% vähemmän virtaa kokonaisuudessaan.DDR3-800, 1066 ja 1333–0,72x, 0,83x ja 0,95X tehosuhteet-osoittavat selkeän polun parantuneen suorituskyvyn ja tehokkuuden kohti.Tämä virrankulutuksen väheneminen ei vain tue ympäristön kestävyyttä, vaan myös pidentää laitteen elinikäistä, koska vähentynyt lämmöntuotanto johtaa komponenttien vähemmän lämpörasitukseen.Eri sektorien historialliset tiedot osoittavat, että energiatehokkaat tekniikat yleensä alentavat operatiivisia kustannuksia ajan myötä, vahvistaen DDR3: n arvoa.

Esitystyöt

Suorituskykyetu	Yksityiskohdat
Vähemmän virrankulutusta ja lämpöä	DDR3 vetää DDR2: n oppitunteja vähentäen energiankulutusta ja lämpöä pitäen samalla kustannusten hallinta.Tämä tekee DDR3: sta houkuttelevamman sinulle
Korkeampi toimintataajuus	Pienemmän energiankulutuksen vuoksi DDR3 saavuttaa korkeamman käyttötaajuudet, kompensoima pidempiä viiveiaikoja ja palveleminen a Myyntikohta näytönohjaimille
Alennettu näytönohjain kustannus	DDR3 käyttää suurempia muistihiukkasia (32m x 32-bittinen), vaatii vähemmän siruja saman kapasiteetin saavuttamiseksi kuin DDR2, pienentämällä piirilevyä Alue, virrankulutus ja kustannukset
Parannettu monipuolisuus	DDR3 tarjoaa paremman yhteensopivuuden DDR2: n kanssa muuttumattomat avainominaisuudet (nastat, pakkaus), mikä mahdollistaa helpomman integraation kanssa olemassa olevat DDR2 -mallit
Laaja adoptio	DDR3: ta käytetään laajasti uusissa huippuluokan näytönohjaimissa ja yhä enemmän hyväksytty huippuluokan näytönohjaimissa

Kasvuhistoria

DDR3 -muistin standardi, jonka JEDEC paljasti virallisesti 28. kesäkuuta 2002, edusti merkittävää hetkeä muistitekniikan kehityksessä.Silti vasta vuonna 2006 DDR2 alkoi todella hoitamaan markkinarakoaan markkinoilla.Tämä laajalle levinneen hyväksynnän viive ei estänyt valmistajia etsimästä innokkaasti DDR3 -ratkaisuja, mikä korosti visionääristä lähestymistapaa muistitekniikkaan, joka lopulta muuttaisi teollisuutta.

Markkinaosuus

Markkina -analyytikot, mukaan lukien ISUPPLI: n, odottivat, että vuoteen 2008 mennessä DDR3 määrää hallitsevan aseman muistisektorilla, ennustaen 55%: n markkinaosuuden.Vuoden 2008 loppuun mennessä DDR3 -muistimoduulit, jotka toimivat taajuuksilla 1066, 1333 ja 1600 MHz, tulivat helposti kuluttajien saataville.Vaikka DDR3 jakoi arkkitehtoniset yhtäläisyydet DDR2: n kanssa, se käsitteli tehokkaasti edeltäjänsä puutteita, helpottaen tasaisempaa siirtymistä ja edistäen laajempaa hyväksyntää.Tämä eteneminen kuvaa joustavuuden arvoa teknisissä kehityksissä, koska pystyt vastaamaan taitavasti kuluttajien tarpeisiin samalla parantaen samalla suorituskykymittareita.

Uudet ominaisuudet

DDR3 -muisti tuo merkittäviä parannuksia DDR2: een, joka sisältää kohonneet tiedonsiirtonopeudet, innovatiivisen topologian osoite- ja valvontabusseihin ja parantunut energiatehokkuus.8-bittisen esisuunnittelun käyttöönotto yhdistettynä pisteeseen pisteestä arkkitehtuuriin ei vain optimoi toimintoja, vaan myös korostaa yleistä suorituskykyä.Nämä parannukset heijastavat laajempaa suuntausta tekniikassa, jossa nopeus ja tehokkuus hallitsevat korkeinta.Eri alojen näkemykset paljastavat, että innovaatioiden omaksuvat usein varmistavat kilpailukykyisen reunan, mikä osoittaa DDR3: n nopean käyttöönoton useissa sovelluksissa.

Kapasiteetti

Vuoden 2009 lopulla Samsung kiinnitti huomion vapauttamalla uraauurtavan 4 Gt DDR3-sirun, joka on valmistettu käyttämällä 50 nmTällä sirulla oli myös vaikuttava 40%: n väheneminen virrankulutuksessa verrattuna aikaisempiin sukupolviin.Ennusteet, jotka osoittavat DDR3: n markkinaosuuden nousun 72 prosenttiin vuoteen 2011 mennessä, korostivat edelleen luonnollista etenemistä DDR2: sta DDR3: een.Tämä muutos muistuttaa teknologisen kehityksen syklistä luonnetta, jossa jokainen uusi iteraatio rakentuu edeltäjänsä kanssa, joka johtaa innovaatiota ja tehokkuutta jatkuvasti muuttuvassa digitaalisessa ympäristössä.
