Kaikki PIC16F84A -mikrokontrollerista

Perifeeriset rajapinnan ohjaimet (kuvat) vuonna 1993 mullisti mikrokontrollerimaiseman ja tarjosi ohjelmoitavia ratkaisuja, jotka tasapainottavat yksinkertaisuutta toiminnallisuuksien kanssa.Näistä mikrosiru -tekniikan PIC16F84A: sta on tullut standout -malli, joka on kuuluisa sopeutumiskyvyn ja luotettavuuden suhteen monissa sovelluksissa.Projekteista edistyneisiin automaatiojärjestelmiin tässä mikrokontrollerissa yhdistyvät tehokkuus, kustannustehokkuus ja saatavilla oleva suunnittelu, mikä tekee siitä suositun valinnan teollisuudenaloilla ja koulutusalustoilla.Tämä artikkeli kaivaa PIC16F84A: n teknisiä ominaisuuksia, arkkitehtuuria ja todellisia sovelluksia paljastaen, miksi se on edelleen modernin elektroniikan perusosa ja sulautettujen järjestelmien innovaatioiden kulmakivi.Tämä opas tarjoaa arvokkaita näkemyksiä siitä, mikä tekee PIC16F84A: sta ajattoman mikrokontrollerin.

Luettelo

Yleiskatsaus PIC16F84A -mikrokontrollerista

Se Pic16f84a, Microchip-tekniikan muotoinen 8-bittinen mikrokontrolleri on huomionarvoinen askel eteenpäin edeltäjästään, PIC16C84, joka lanseerattiin vuonna 1998. Tässä laitteessa on valtava RISC-suorittimen lisääminen sekä prosessointinopeuden että suorituskyvyn tehokkuutta.Se kattaa 8-bittisen ajastimen ja tukee sarjaohjelmointia, joka palvelee tehokasta laitteiden vuorovaikutusta ja viestintää, mikä heijastaa haluasi yhteyttä ja selkeyttä.Kellotaajuudella 20MHz, PIC16F84A tasapainottaa muistiresursseja 64 tavulla EEPROM: ää tietojen säilyttämiselle, 1k ohjelman muistia ja 8 tavua datamuistia.Se on varustettu 13 mukautuvalla GPIO-nastalla, se sopii monimuotoisiin käyttötarkoituksiin yksinkertaisista DIY-projekteista monimutkaisten ammattitason sovelluksiin.

PIC16F84A: n syntyminen merkitsi keskeistä hetkeä mikrokontrolleritekniikassa, etenemällä edeltäjänsä PIC16C84: n ulkopuolelle.RISC -suorittimen integrointi ei vain lisää sen laskentakykyä, vaan myös parantaa ohjelmointimahdollisuuksien monimutkaisuutta ja tehokkuutta.Tämä on pääasiassa hyödyllistä 8-bittisen ajastimen ajoitettujen toimintojen ja tehtävien aikataulussa, samankaltaisia ​​kuin ajanhallintaa ja tehokkuutta.Kokemus on osoittanut, että tämä harmoninen ominaisuusjoukko tukee sujuvaa integraatiota olemassa oleviin järjestelmiin, mikä parantaa käyttäjän vuorovaikutusta ilman kompromisseja.

Mikrokontrollerin harkiten suunniteltu muistiarkkitehtuuri erottaa ohjelman ja tietojen tallennuksen tarjoamalla perustan ohjeiden suorittamiselle ja tietojen hakemiselle tehokkaasti.64 tavun sisällyttäminen EEPROM: iin haihtumattomaan tallennustilaan palvelee sovelluksia, joiden on ylläpidettävä tietoja sähkösyklien välillä, resonoimalla muistin ja jatkuvuuden tarpeen kanssa.Tämä erottuva muistin kokoonpano on osoittanut sen arvon teollisuusasetuksissa, jolloin voit optimoida ohjelman tehokkuuden suojaamalla tietojen eheyttä.

Asettelu

PIN -numero (t)	PIN -NIMI (S)	Kuvaus
1, 2, 3, 6, 7, 8, 9, 10, 11, 12, 13, 17, 18	Gpio -nastat	Nämä 13 GPIO -nasta voidaan määrittää itsenäisesti digitaalinen tulo tai lähtö.Jokainen nasta voi toimittaa tai absorboida maksimivirran 25Ma, riittävä ajamaan LED -levyjä, mutta ei releitä tai tasavirtamoottoreita.
4	Mclr	Muistin puhdas PIN (aktiivinen matala), jota käytettiin laitteen nollaamiseen. Kun se on kytketty GND: hen, se nollaa mikrokontrollerin.
5	Hölynpöly	Maadoitustappi, kytketty negatiiviseen liittimeen Virtalähde.
14	VDD	Jännitteen syöttötappi, kytketty positiiviseen liittimeen Virtalähde.Mikrokontrolleri toimii 5 V: n syöttöjännitteellä.
15, 16	OSC1/OSC2	Kristallioskillaattorin nastat.Tukee jopa 20MHz: n taajuutta. Korkeammat taajuudet lisäävät virrankulutusta.Käytä 20 MHz: n kristallia kahdella 22PF -kondensaattorit näiden tapien yli.

Ominaisuudet ja tekniset eritelmät

Ominaisuus/eritelmä	Kuvaus
I/O -nastat	13 I/O -nastat, yksilöllisesti konfiguroitavissa tulona lähtö.
EEPROM -muisti	64 tavua, jota käytetään tietojen tallentamiseen.
Ohjelmamuisti	1K -ohjelman muisti.
Ryntätä	68 tavua.
Rekisterit	Kaksi tyyppiä: Yleiskäyttörekisterit (GPR) mielivaltaisesti Arvot ja erityistoimintorekisterit (SFR) laitetoimintojen hallitsemiseksi.
Kääntäjät	Tukee MPLAB C18 ja Mikroc Pro.Koodikirjallinen tuottaa Hex -tiedosto mikrokontrollerille.
Ram -pankit	Sisältää 4 pankkia;Erityiset pankit on valittava ennen Rekisterien käyttö.
USART -moduuli	Kyllä, sisältää USART -moduulin.
Flash -muisti	8-bittinen, soveltuu sekä prototyyppiin että tuotanto.
Linja -autoleveys	8 bittiä.
Pakettityypit	18 nastaa, jotka ovat saatavana PDIP-, SOIC- tai 20-nastaisina SSOP-paketeina.
Prosessorin nopeus	5 miljoonaa ohjeita sekunnissa (MIPS).
Ohjelman muistin koko	1750 tavua.
Käyttöjännite	Vaihtelee välillä 2 V - 5,5 V.
Sisäinen oskillaattori	Ei ole saatavilla.
Ulkoinen oskillaattori	Tukee jopa 20MHz.

Ydintoiminnot

Mikrokontrollerissa yhdistyvät ominaisuudet, jotka parantavat suorituskykyä ja sopeutumiskykyä erilaisissa elektronisissa sovelluksissa.Näiden joukossa on piirin sisäinen sarjaohjelmointi (ICSP), joka mahdollistaa suoran ohjelmoinnin USART-moduulin kautta poistamatta sirua, virtaviivaistamista ja saumattoman työnkulun edistämistä.

Sulautettu vahtikoira -ajastin varmistaa järjestelmän luotettavuuden palauttamalla automaattisesti poikkeavuuksien aikana, elintärkeä keskeytymättömille toimille.8-bittinen ajastin, ajastin- ja vastatoiminnoilla ja valittavissa kellonlähteillä, tarjoaa tarkkuuden ja joustavuuden erilaisille käyttötapauksille.Energiatehokkuutta vahvistaa lepotilassa, keskeytettävä ulkoisesti, ihanteellinen akkukäyttöisille laitteille säilyttämällä voimaa ja tuella kestävää suunnittelua.Virta-nollausominaisuus varmistaa vakaan käynnistyksen, estämällä ennakoimattomia käyttäytymisiä ja parantaa luotettavuutta, etenkin kulutuselektroniikassa.

Nämä edistyneet toiminnot korostavat mikrokontrollerin monipuolisuutta ja vianetsinnän ja virranhallinnan merkitystä nykyaikaisessa elektronisessa suunnittelussa, ajamalla tehokasta ja luotettavaa tuotekehitystä.

PIC16F84A -mikrokontrollerin arkkitehtuurin ymmärtäminen

Sulautettujen järjestelmien laajassa maailmankaikkeudessa PIC16F84A -mikrokontrollerin arkkitehtuuri erottuu sen kestävistä ominaisuuksista ja taitavasta suunnittelusta.Tämän arkkitehtuurin ytimessä on Flash -ohjelman muisti.Tämä erillinen haihtumaton muisti tallentaa ohjelmakoodin ja tarjoaa erottuvan edun siitä, että ne kirjoitetaan uudelleen tuhat kertaa.Tällainen kyky pidentää merkittävästi mikrokontrollerin käyttöelämää, mikä tekee siitä suosikki iteratiiviselle kehittämiselle ja käsittelemään ohjelmistojen poikkeavuuksia.Nykyaikaisissa teknologisissa yhteyksissä Flash -muisti loistaa ylläpitää usein päivityksiä tarvitsevien laiteohjelmistojen eheyttä.

Muistinhallinta ja pankit

Mikrokontrollerin tehokas RAM-rakenne hyödyntää pankkien kytkentä-lähestymistapaa, joka jakaa muistin erillisiin pankkeihin.Tämä tekniikka on avain monimutkaisten toimintojen suorittamiseen ja rajallisten resurssien hallintaan viisaasti, mikä resonoi järjestelmillä, joissa järkevä tavun käyttö vaikuttaa syvästi yleisiin suorituskykymittareihin.Erityistoimintorekisterillä (SFR) on nimetyt roolit, jotka virtaviivaistavat ydinprosesseja, kuten syöttö-/lähtötehtävät, mikä parantaa käytettävissä olevien resurssien käyttöä.

EEPROM ja tietojen pysyvyys

EEPROM -muisti on tunnettu sen voimakkaasta luotettavuudesta ja voi kestää uudelleenkirjoittamisen jopa miljoona kertaa.Tämä tekee siitä täydellisen ehdokkaan tietojen tallentamiseen, joka tapahtuu harvoin muutoksista, mutta vaatii säilyttämistä sähkösyklien kautta.Tällainen pysyvyys on erittäin edullinen skenaarioissa, joihin sisältyy konfiguraatioasetuksia tai kalibrointivakioita, joissa tietojen stabiilisuus ja pitkäikäisyys arvostetaan.Voit usein hyödyntää tätä kestävyyttä ylimääräisten ulkoisten tallennusratkaisujen monimutkaisuuden kiertämiseksi.

Rekisterit ja toiminnan sujuvuus

Rekisterit, kuten ohjelmalaskuri, W -rekisteröinti ja tilarekisteri, varmistavat, että mikrokontrollerit toiminnot tarkkuudella ja sujuvuudella.Ohjelma -ohjeiden perustiedot -ohjelman laskuri ilmentää sulautetun ohjelmoinnin ytimen periaatetta - tarkan ohjausvirranhallinnan avulla.W -rekisteri on keskipisteessä aritmeettisten ja logiikkatoimintojen suorittamisessa korostaen mikrokontrollerin kykyä hoitamaan laskennallisia tehtäviä.Samaan aikaan tilarekisteri tarjoaa arvokkaita näkemyksiä järjestelmän tilasta, joka toimii perustana suorituskyvyn virittämiselle ja järjestelmän luotettavuuden parantamiselle.Näiden oivallusten kautta opitut oppitunnit muuttuvat usein konkreettisiin edistyksiin järjestelmän kestävyydessä ja tehokkuudessa.

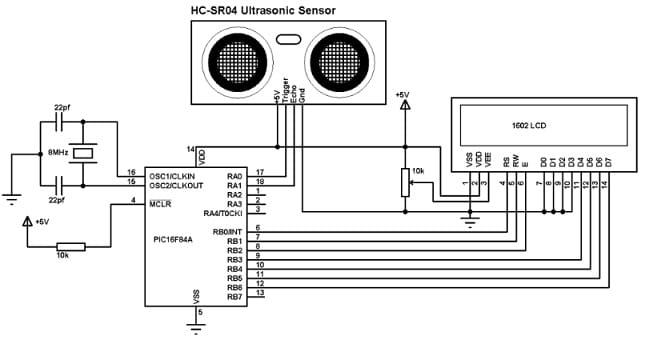

PIC16F84A-mikrokontrolleri HC-SR04-ultraäänianturilla etäisyysmittausta varten

PIC16F84A-mikrokontrollerin ja HC-SR04-ultraäänianturin välisen rajapinnan tutkiminen paljastaa kiehtovan esimerkin mikrokontrollerin sopeutumiskyvystä.Tämä järjestelmä käyttää anturin kaiku- ja laukaisutappeja etäisyyksien mittaamiseen tarjoamalla kiinnostavan haasteen, joka heijastaa uteliaisuuttasi näkymättömiä.Tätä tehtävää helpottavat ensisijaiset elektroniset komponentit koostuvat mikrokontrollerista, anturista ja nestekidenäytöstä senttimetrien etäisyyksien näyttämiseksi.Taitavan ohjelmoinnin avulla mikrokontrolleri hallitsee aaltovasti liipaisu- ja kaiku -signaaleja, mikä mahdollistaa tarkkojen ja luotettavien etäisyysmittausten.Toteuttajat löytävät usein ainutlaatuisen tyytyväisyyden tämän prosessin vertaamisessa tarkkaa mittausta vaativiin sovelluksiin, kuten navigointiin robotiikassa ja esteiden havaitseminen.

Ohjelmallinen lähestymistapa ja näkökohdat

Integroinnin saavuttamiseksi saumattomasti ajastimen määrittäminen anturin kaikupulssin tulkitsemiseksi osoittaa mikrokontrolleriohjelmoinnin mukautuvan luonteen.Käyttämällä C: ssä kirjoitettua ohjelmaa järjestelmä alustaa ja organisoi syöttö-/lähtöfunktiot varmistaen huolelliset etäisyyslaskelmat ja nestekidenäytöt.Prosessin vakaviin elementteihin kuuluvat MCU: n asettaminen, liipaisulevyjen lähettäminen ja etäisyydet tarkasti ajoituksella.Pääsilmukka tarkistaa ja päivittää nestekidenäytön johdonmukaisesti todellisilla etäisyystietoilla, jotka vastaavat nykyisten sovellusten odotuksia.Tämän alan tarkkailijat saattavat saada käsityksiä siitä, että analogisia tekniikoita sovelletaan säännöllisesti teollisissa tilanteissa, joissa tarkka ajoitus vaikuttaa syvästi tehokkuuteen ja turvallisuuteen.

Koska mikrokontrollerin kapasiteetti on hienostunut, ennakoi muuttuvia olosuhteita, kuten ympäristön lämpötilan vaihtelut, jotka vaikuttavat äänenopeuteen, saavuttavat merkityksen.Järjestelmän mukauttaminen ympäristömuutoksiin voidaan parantaa huomattavasti sen tehokkuutta ja luotettavuutta eri skenaarioissa.Tämä eteenpäin suuntautuva lähestymistapa parantaa teknistä suorituskykyä samalla kun resonoidaan järkevien tekniikan käytäntöjen kanssa, joissa ympäristötekijöiden huomioon ottaminen muotoilee merkittävästi suunnittelustrategioita.

Monipuoliset sovellukset tekniikassa

Autoteollisuusjärjestelmät

PIC16F84A löytää paikkansa automaailmassa, ja se arvostaa sen taitoa vallan hallinnassa.Siinä on roolit moottorin ohjausyksiköissä, lukkiutumisenestojärjestelmissä ja adaptiivisessa valaistuksessa.Sen EEPROM -tallennus tarjoaa luotettavan tiedon säilyttämisen, joka auttaa ajoneuvojen saumattomassa käytössä.Käytännöllisistä kokemuksista voi ihailla sen vähäistä energiankulutusta, joka on suuri voimavara sähköajoneuvoissa, joissa energian säilyttäminen on jatkuvasti etusijalla.

Kodinkoneet

Kotilaitteiden alueella PIC16F84A erottuu luotettavasta suorituksestaan.Läsnä pesukoneissa, jääkaapissa ja ilmastointilaitteissa, se orkeshoi rajapintoja ja logiikan hallintaa.Mikrokontrollerin kyky žongloida monimutkaisia ​​operaatioita vetoaa tehokkaasti innokkaasti omaksumaan kehittyvän älykkään kodin markkinat.Parannettujen ominaisuuksien, kuten viantunnistus ja etädiagnostiikka, ovat tasoittaneet tietä innovatiivisemmille ja käyttäjäkeskeisille laitteille.

Teollisuusvalvonta

Teollisuusmaisemassa PIC16F84A on dynaaminen komponentti ohjausjärjestelmissä, mukaan lukien kuljetinhihnat ja robottivarret valmistuksessa.Sen taito liittyä protokolliin, kuten SPI, I2C ja UART, mahdollistaa tarkan koneen hallinnan.Voit kiittää sen joustavuutta haastavissa ympäristöissä, mikä tekee siitä huipputason automaatiojärjestelmille, jotka tunnetaan heidän vakaustarpeistaan.Se toimii kulmakivinä pyrkiessään lisääntyneeseen tehokkuuteen ja tuottavuuteen.

Kannettava elektroniikka

Kannettavan elektroniikan alueella mikrokontrollerin energiatehokkuus ja joustava ohjelmointi ovat erittäin hyödyllisiä.Se on integroitu laitteisiin, kuten digitaalikameroihin, MP3 -soittimiin ja puettaviin, joissa energian käyttö vaikuttaa suoraan akun kestoan.Voit pitää PIC16F84A: ta arvokkaana omaisuutena sen kompakti- ja sopeutumiskyvyn suhteen helpottaen integraatiota pienempiin, eteenpäin suuntautuviin tuotesuunnitelmiin.Se ylläpitää harmonista tasapainoa suorituskyvyn ja energian käytön välillä, ominaisuuden, jota arvostetaan huomattavasti kannettavan teknologian innovaatioiden valtakunnassa.

DIY -hankkeet ja koulutus

Kaupallisen kattavuuden lisäksi PIC16F84A: lla on merkitys DIY -hankkeissa ja koulutusympäristöissä.Sen suoraviivainen luonne ja laaja dokumentaatio kutsuvat sinut kaivamaan elektroniikkaa ja tarttumaan integroitujen järjestelmien perusteisiin.Projektit vaihtelevat yksinkertaisista LED -näytöistä monimutkaisiin kodin automaatioasetuksiin.Sinulla on rikas rohkaisu tutkimaan mikrokontrollerien perusteita, kasvattaen luovuutta ja ongelmanratkaisua kykyjä, jotka vaikuttavat positiivisesti tulevaan uraan.
