Moottorin ohjausyksikkö (ECU): Toiminnot, oireet, testaus ja vianetsintäopas

Moottorin ohjausyksikkö (ECU) on kuin auton moottorin aivot.Se kerää tietoja eri antureista moottorin ympärillä ja käyttää näitä tietoja hallitsemaan polttoaineen käyttöä, ilmavirtaa ja kipinän ajoitusta.Tämä opas selittää ECU: n toiminnan, kattaa eron vanhempien analogisen ecus- ja nykyaikaisten digitaalisten välisten erojen välillä, kuvaa, kuinka ECU: n erityyppiset ajoneuvot vaihtelevat, ja auttaa sinua tunnistamaan, milloin ECU ei ehkä toimi oikein.Se osoittaa myös, kuinka ECU testataan yksinkertaisella työkalulla, nimeltään yleismittari, mikä tekee vianetsinnästä helpompaa ja turvallisempaa.

Luettelo

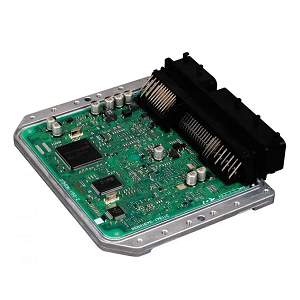

Mikä on moottorin ohjausyksikkö (ECU)?

Se Moottorin ohjausyksikkö (ECU) on tärkeä osa moderneja autoja, jotka auttavat moottoria toimimaan sujuvasti ja tehokkaasti.Se kerää tietoja antureista ja tekee nopeat säädöt esimerkiksi polttoaineen käyttöön, sytytyksen ajoitukseen ja ilmavirtaan.Nämä muutokset auttavat moottoria toimimaan hyvin ja käyttävät vähemmän polttoainetta.Jos ECU lakkaa toimimasta kunnolla, autolla voi olla ongelmia, kuten hidas kiihtyvyys, liiallisen polttoaineen tai jopa moottorin vikaantumisen avulla.ECU: ssa on useita osia, mukaan lukien pieni tietokonesiru, piirilevyt ja muut elektroniset palat.Siru käyttää erityistä ohjelmistoa, joka hallitsee moottorin toimintaa.Tätä ohjelmistoa voidaan päivittää tai muuttaa auton suorituskyvyn parantamiseksi tai mahdollisten ongelmien korjaamiseksi.

Moottorin ohjausyksiköt (ECU) voidaan jakaa kahteen päätyyppiin sen perusteella, kuinka ne käsittelevät tietoja: analoginen ja digitaalinen. Analoginen ecus Käytä sähkökomponentteja, kuten vastuksia, kondensaattoreita ja transistoreita, eri moottorin toimintojen ohjaamiseksi.Ne toimivat säätämällä jännitetasoja polttoaineen ruiskutuksen, sytytyksen ajoituksen ja muiden toimintojen säätelemiseksi.Tämän tyyppisiä ECU -tyyppejä löytyy yleisesti vanhemmissa ajoneuvoissa tai yksinkertaisemmissa moottorijärjestelmissä, jotka eivät vaadi nopeita laskelmia.Koska ne luottavat kiinteisiin sähköpiireihin, analogisella ECU: lla on rajoitettu joustavuus, eivätkä ne voi helposti sopeutua muuttuviin ajo -olosuhteisiin.Vaikka ne olivat tehokkaita aikaisemmissa automallissa, ne on enimmäkseen korvattu edistyneemmällä digitaalisella ecus -alueella nykyaikaisissa autoissa.

Digitaalinen ecus, toisaalta, on paljon hienostuneempia.He käyttävät tehokkaita mikroprosessoreita keräämään ja analysoimaan tietoja eri antureista ajoissa.Nämä ECU: t voivat nopeasti säätää polttoaineen ruiskutusta, sytytyksen ajoitusta ja muita moottorin parametreja ajo -olosuhteiden perusteella, parantamalla tehokkuutta ja suorituskykyä.Digitaaliset ECU: t kykenevät käsittelemään monimutkaisia ​​laskelmia, jolloin ne tarvitaan nykyaikaisissa ajoneuvoissa, joilla on edistyneitä moottorin hallintajärjestelmiä.Koska he toimivat ohjelmistolla, toiset voivat päivittää tai muokata niitä suorituskyvyn parantamiseksi tai uusien määräysten täyttämiseksi.Tämä joustavuus tekee digitaalisesta ECU: sta suuren osan nykypäivän autoteknologiasta, varmistaen paremman polttoainetehokkuuden ja pienemmät päästöt.

ECU: n vaihtelu eri ajoneuvomallien välillä

Jokaisessa modernissa ajoneuvossa on moottorin ohjausyksikkö (ECU), joka auttaa moottorin hallintaa, mutta sen monimutkaisuus riippuu auton tyypistä.Urheiluautoilla on edistyksellinen ECU, joka ohjaa tehokkaita moottorijärjestelmiä, kuten turboahtimia, muuttuva venttiilin ajoitus ja erilaiset ajotavat.Nämä ECU: t toimivat erittäin nopeasti, säätäen moottorin asetuksia ajoissa nopeuden, tehon ja suorituskyvyn parantamiseksi.Jotkut jopa antavat kuljettajille tai mekaniikoille hienosäätää moottorin kilpailua varten tai parempaa polttoainetehokkuutta varten.Tämä auttaa urheiluautoja reagoimaan nopeasti tieolosuhteisiin ja kuljettajan tuloihin, mikä tekee niistä tehokkaampia ja dynaamisia.

Kuva 2. ECU -integraatio nykyaikaisissa ajoneuvoissa

Toisaalta talousautot käyttävät yksinkertaisempaa ECU: ta, joka keskittyy perustoimintoihin, kuten polttoaineen ruiskutukseen, sytytyksen ajoitukseen ja päästöjen hallintaan.Nämä ECU: t on suunniteltu parantamaan polttoainetehokkuutta ja varmistamaan, että moottori toimii sujuvasti pitkään.Vaikka heillä ei ole urheiluauton ECU: n edistyneitä viritysvaihtoehtoja, heillä on silti rooli moottorin toimimisessa kunnolla.Riippumatta siitä, kuinka yksinkertainen tai monimutkainen ECU on, sen päätehtävä on aina sama: käsittelemään antureiden tietoja ja tekemään nopeita säätöjä, jotka parantavat moottorin tehokkuutta, suorituskykyä ja elinkaaren.

Moottorin ohjausyksikön (ECU) ydintoiminnot

Moottorin ohjausyksikkö (ECU) on avainosa moottoria.Se auttaa moottoria toimimaan hyvin, käyttämään polttoainetta tehokkaasti ja pysymään luotettavana hallitsemalla tärkeitä toimintoja:

Muuttuvan venttiilin ajoitus (VVT) -ohjaus

Moottorin ohjausyksikkö (ECU) muuttaa ajoitusta, kun imu- ja pakoventtiilit ovat auki ja lähellä moottorin toiminnan parantamiseksi.Säätämällä venttiilin ajoitusta moottorin nopeuteen ja ajo -olosuhteisiin, järjestelmä auttaa ilmavirtaamaan sujuvammin moottorin sylintereihin.Tämä parempi ilmavirta johtaa voimakkaampaan moottorin suorituskykyyn käyttämättä ylimääräistä polttoainetta.Seurauksena moottori voi tuottaa enemmän virtaa samalla kun se on tehokas.Järjestelmä auttaa myös tuottamaan tasaista voimaa eri nopeuksien välillä, jolloin auto tuntuu reagoivammalta kiihtyessä.VVT liikkuu hitaasti liikenteessä tai moottoritiellä nopeuttaen, VVT auttaa varmistamaan, että moottori toimii parhaimmillaan.Tämä tekee ajamisesta sujuvamman ja nautinnollisemman samalla samalla moottoria kestämään pidempään.

Tehon parantamisen lisäksi VVT auttaa myös moottoria käyttämään vähemmän polttoainetta ja tuottamaan vähemmän päästöjä.Huolellisesti hallitsemalla, kun venttiilit avautuvat ja sulkeutuvat, järjestelmä vähentää hukkaan polttoainetta ja tekee moottorin polttoaineesta täydellisemmin.Tämä ei vain säästää kaasua, vaan myös auttaa vähentämään pilaantumista.Järjestelmä alentaa haitallisia kaasuja, kuten typpioksideja (NOx) ja palamattomia polttoainehiukkasia, mikä tekee autosta ympäristöystävällisemmän.Koska VVT voi sopeutua erilaisiin ajotilanteisiin, se pitää moottorin toiminnassa tehokkaasti, onko kuljettaja pysähdyksessä liikenteessä vai risteilee tasaisella nopeudella.Näiden etujen takia monet nykyaikaiset autot käyttävät VVT -tekniikkaa hyvän tasapainon, polttoainetalouden ja pienempien päästöjen saavuttamiseksi, mikä tekee ajoneuvoista sekä tehokkaita että tehokkaita.

Kuva 3. VVT -muuttuvan venttiilin ajoitus (VVT) ja hydraulinen ohjaus

Ilma-polttoaineen seoksen sääntely

Moottorin ohjausyksikkö (ECU) hallitsee huolellisesti kuinka paljon polttoainetta sekoitetaan ilman kanssa ennen kuin se tulee moottoriin.Se tekee tämän käyttämällä eri anturien tietoja, kuten massailmavirtausanturia (MAF), joka mittaa moottoriin menevän ilman määrän.Näiden tietojen perusteella ECU päättää, kuinka paljon polttoainetta pistää moottorin toimimiseksi sujuvasti.Tavoitteena on pitää oikea tasapaino ilman ja polttoaineen välillä, mikä on yleensä noin 14,7 osaa ilmaa 1 osaan polttoainetta bensiinimoottoreissa.Jos polttoainetta on liian paljon (rikas seos), se voi aiheuttaa ylimääräistä polttoaineen kulutusta, hiilen kertymistä ja pilaantumista.Toisaalta, jos ilmaa on liikaa (laiha seos), moottori voi ylikuumentua tai vaurioitua ajan myötä.Näiden ongelmien estämiseksi ECU säätää jatkuvasti kuinka kauan ja kun polttoaineen ruiskuttajat suihkuttavat polttoainetta, varmistaen, että moottori saa oikean sekoituksen riippuen siitä, nopeutetaanko auto, hidastuu vai kuljettaa raskasta kuormaa.

Oikean ilma-polttoaineen tasapainon pitäminen on myös tärkeää pilaantumisen vähentämiselle.Jos seos on oikea, haitalliset kaasut, kuten hiilimonoksidi (CO), typpioksidit (NOX) ja palamattomat polttoaineet (hiilivedyt), pidetään minimissä.Nykyaikaiset autot käyttävät järjestelmää, jota kutsutaan suljetun silmukan polttoaineenhallinta, jossa ECU kuuntelee pakoputken happiantureja ja tekee pieniä muutoksia polttoaineseoksen pitämiseksi aivan oikealla.Tämä auttaa autoa täyttämään tiukat pilaantumissäännöt ja suojaa myös tärkeitä osia, kuten katalyyttistä muunnin, joka puhdistaa pakokaasut.Uudemmat tekniikat, kuten suora polttoaineen ruiskutus ja muuttuva venttiilin ajoitus, auttavat myös tekemään polttoaineen palamisesta tehokkaamman.Autotekniikan parantuessa jotkut ECU: t käyttävät nyt keinotekoista älykkyyttä ja koneoppimista hallitakseen paremmin ilmapolttoainesekoitusta, mikä johtaa puhtaampiin, polttoainetaloudellisempiin ja tehokkaampiin moottoreihin.

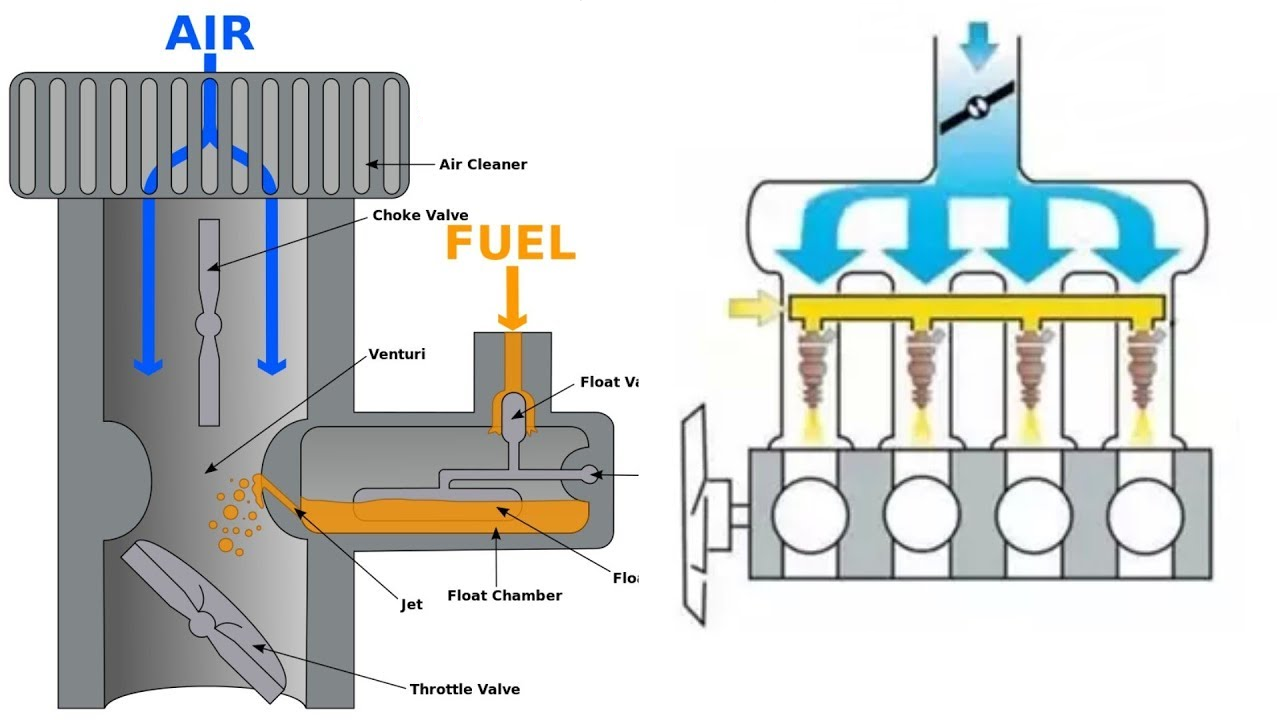

Kuva 4. Ilmapolttoaineen seoksen säätely

Sytytyksen ajoituksen hallinta

ECU hallitsee tarkkaa hetkeä, kun sytytystulppa sytyttää polttoaineseoksen moottorin sylinterien sisällä.Tämä ajoitus on erittäin tärkeä, koska se auttaa moottoria tuottamaan eniten virtaa käyttäessään polttoainetta tehokkaasti.Jos kipinä tapahtuu liian aikaisin tai liian myöhään, moottori ei välttämättä suju sujuvasti, mikä voi johtaa alhaisempaan suorituskykyyn, suurempaan polttoaineenkulutukseen ja jopa moottorin osien vaurioihin.ECU säätää jatkuvasti ajoitusta eri tekijöiden, kuten moottorin nopeuden, lämpötilan ja kuinka kovaa kuljettajaa, perustuu kaasupolkimia.Nykyaikaiset järjestelmät käyttävät antureita ja älykästä tekniikkaa näiden säätöjen tekemiseen, auttaen moottoria toimimaan kunnolla kaikenlaisissa ajotilanteissa riippumatta siitä, onko auto tyhjäkäynnillä, risteilyssä tai nopeuttamisessa.

Yksi tärkeimmistä syistä sytytyksen ajoitusta on niin tärkeä on estää moottorin koputus, mikä tapahtuu, kun polttoaine-ilma-seos palaa liian aikaisin tai epätasaisesti.Knocking voi aiheuttaa liikaa paineita sylinterin sisällä, mikä saattaa vahingoittaa tärkeitä moottorin osia, kuten männäitä ja sylinteriseiniä.Tämän estämiseksi ECU käyttää erityisiä antureita koputtamisen havaitsemiseksi ja ajoituksen säätämiseksi moottorin turvallisena.Oikea sytytyksen ajoitus auttaa myös vähentämään pilaantumista, koska huono ajoitus voi johtaa haitallisempien kaasujen vapautumiseen moottorista.Huolellisesti hallitsemalla sytytystulpan ampumisen jälkeen ECU auttaa moottoria toimimaan sujuvasti, kestämään pidempään ja pysymään polttoainetehokkaana vähentämällä sen vaikutuksia ympäristöön.

Anturin tietojenkäsittely

Moottorin ohjausyksikkö (ECU) kerää jatkuvasti tietoa eri antureista, jotka seuraavat tärkeitä moottorin olosuhteita, kuten kuinka paljon kaasu on auki, kuinka nopeasti moottori toimii ja hapen määrä pakokaasussa.ECU käyttää näitä tietoja tehdäkseen nopeita päätöksiä, jotka pitävät moottorin sujuvasti.Esimerkiksi, kun kaasun sijaintianturi havaitsee muutoksen, ECU säätää polttoaineen syöttöä vastaamaan kuljettajan tuloa, auttaen autoa reagoimaan oikein.Moottorin nopeusanturi auttaa ECU -ohjausta polttoaineen ruiskutusta ja sytytysaikata varmistaen, että moottori toimii tehokkaasti eri nopeuksilla.Samaan aikaan happeaanturi tarkistaa, kuinka hyvin polttoaine palaa, joten ECU voi säätää ilmapolttoaineseosta polttoainetehokkuuden parantamiseksi ja pilaantumisen vähentämiseksi.Analysoimalla ja säätämällä näitä tekijöitä jatkuvasti, ECU auttaa moottoria toimimaan hyvin ja estää tarpeetonta kulumista.

Saatuaan tietoa antureista, ECU tekee välittömiä muutoksia moottorin toimimiseksi oikein ja ongelmien välttämiseksi.Jos kaasusanturi havaitsee, että kuljettaja painaa kaasupoljinta nopeasti, ECU lisää polttoaineen toimitusta ja muuttaa sytytyksen ajoitusta oikean määrän aikaansaamiseksi.Toisaalta, kun auto hidastuu, ECU vähentää polttoaineen tarjontaa polttoaineen ja pienempien päästöjen säästämiseksi.Jos happianturi havaitsee, että ilmapolttoaineseos on epätasapainoinen, ECU säätää sitä estääkseen moottorin toimimasta huonosti tai tuottaen liikaa pilaantumista.Tarkkailemalla jatkuvasti anturitietoja ja reagoimalla moottori pitää moottorin luotettavana, tehokkaana ja ympäristöystävällisenä.Tätä jatkuvaa viestintää anturien ja ECU: n välillä tarvitaan nykyaikaisissa ajoneuvoissa, mikä auttaa niitä sujuvasti kaikissa ajo -olosuhteissa maksimoimalla polttoainetehokkuuden ja moottorin käyttöikän.

Huoneen moottorin ohjausyksikön (ECU) oireet

Jos ECU ei toimi kunnolla, autollasi voi olla ongelmia moottorin toiminnan suhteen.Näiden ongelmien kiinnittäminen varhain voi auttaa estämään moottorin suurempia vaurioita ja muita ajoneuvon tärkeitä osia.

Epätavallinen moottorin käyttäytyminen

Jos auton moottori ei toimi sujuvasti, se voi tarkoittaa, että ECU: lla on ongelma.Yksi yleinen merkki on hidas tai heikko kiihtyvyys, jossa auto on normaalia kauemmin nopeuttaa tai ei reagoi hyvin kaasupoljinta painamalla.Tämä voi olla turhauttavaa, varsinkin kun yritetään sulautua tielle tai ohittaa toisen ajoneuvon.Moottori saattaa myös tuntua heikommalta yleisesti, kamppailee nopeuden tai voiman ylläpitämiseksi.Joissain tapauksissa moottori voi pysähtyä, sammuttaa yhtäkkiä pysäytysmerkeissä, liikennevaloissa tai jopa ajon aikana.Toinen yleinen kysymys on väärinkäyttö, joka tuntuu äkillisiltä nykäyiltä tai ravistavalta auton liikkuessa.Kaikki nämä ongelmat voivat vaikeuttaa ajamista ja tarkoittaa, että ECU ei hallitse moottoria oikein.

Nämä ongelmat tapahtuvat yleensä, kun ECU ei hallitse asianmukaisesti esimerkiksi polttoaineen ruiskutusta, sytytyksen ajoitusta tai anturitietoja.Jos ECU lähettää liian paljon tai liian vähän polttoainetta, moottori ei välttämättä toimi tehokkaasti aiheuttaen karkeaa ajoa ja virranhukkaa.Jos se hallitsee kipinän ajoitusta väärin, moottori voi palata väärin tai ajaa epätasaisesti.Lisäksi, jos ECU lukee väärin anturitietoja, se voi tehdä huonoja säätöjä moottorin ilmapolttoaineseokseen, mikä johtaa lisää ongelmiin.Nämä ongelmat eivät vain vaikeuta ajamista, vaan voivat myös tuhlata polttoainetta ja lisätä pilaantumista.Jos ne jätetään tarkistamatta, ne voivat vahingoittaa tärkeitä moottorin osia ja johtaa kalliisiin korjauksiin.

Tarkista moottorin valon aktivointi

Tarkistusmoottorin valo (CEL) on yksi tärkeimmistä merkkeistä, että ajoneuvossa jotain voi olla väärin, ja se voidaan usein yhdistää moottorin ohjausyksikön (ECU) ongelmiin.Tämän valon on tarkoitus auttaa kuljettajia varoittamalla heitä, kun auto havaitsee ongelman, mutta joskus viallinen ECU voi aiheuttaa sen käynnistymisen vääristä syistä.ECU on kuin auton aivot, lukee eri antureiden tietoja ja varmistaa, että kaikki sujuu sujuvasti.Jos ECU: lla on ongelma, se voi lukea nämä tiedot väärin ja lähettää virhekoodit, jotka eivät vastaa todellista ongelmaa.Tämä voi tehdä ongelman diagnosoinnista, koska mekaniikka saattaa tarkistaa ja korvata osat, jotka todella toimivat hyvin, kun todellinen ongelma on itse ECU: lla.

Jos CEL pysyy pitkään ja selkeitä mekaanisia ongelmia ei ole, tämä voi tarkoittaa, että ECU ei toimi oikein.Yleensä CEL käynnistyy, kun on olemassa todellinen ongelma, ja joissain tapauksissa se saattaa jopa vilkkua, jos ongelma on vakava.Mutta kun ECU on viallinen, valo saattaa pysyä, vaikka korjaukset on tehty tai saattaa kytkeä päälle ja pois satunnaisina aikoina.Tämä voi johtaa tarpeettomiin korjauksiin ja turhautumiseen, jos todellista syytä ei löydy.Suorita erityiset testit ECU: lla tarkistaaksesi, toimiiko se oikein.Jos ECU on ongelma, se on ehkä nollattava, ohjelmoitava uudelleen tai vaihdettava uudelleen varmistaaksesi, että ajoneuvon varoitusjärjestelmä toimii uudelleen oikein.

Kuva 5. Tarkista moottorin valo (CEL) ja ECU -diagnostiikka

Lisääntyneet päästöt

Moottorin ohjausyksikkö (ECU) on erittäin tärkeä hallitaan, kuinka ajoneuvo polttaa polttoainetta ja vapauttaa päästöt.Kun se toimii oikein, se pitää oikean polttoaineen ja ilman tasapainon, joten moottori toimii sujuvasti ja tuottaa vähemmän haitallisia kaasuja.Jos ECU ei kuitenkaan toimi kunnolla, se voi sekoittaa liian paljon tai liian vähän polttoainetta ilman kanssa, aiheuttaen moottorin polttamisen polttoaineen tehottomasti.Tämä voi johtaa haitallisten päästöjen, kuten hiilimonoksidin ja muiden pilaavien aineiden, lisääntymiseen.Vääräinen ECU voi myös tehdä ajoneuvon epäonnistumisen päästötestistä, jota vaaditaan monissa paikoissa varmistaakseen, että autot täyttävät ympäristöstandardit.Joissakin tapauksissa viallinen ECU voi aiheuttaa paksun tai tumman savun tulemisen pakokaasusta, mikä on merkki siitä, että polttoaine ei palaa kokonaan.Tämä ei vain vahingoita ympäristöä, vaan vaikuttaa myös moottorin suorituskykyyn ja voi johtaa kalliisiin korjauksiin, jos niitä ei huomioida.

Jos ajoneuvo alkaa vapauttaa enemmän päästöjä kuin tavallisesti, se voi olla merkki siitä, että ECU ei toimi niin kuin pitäisi.Kuljettaja saattaa huomata enemmän pakokaasun savua, mikä voi tarkoittaa, että polttoaine ei palaa kunnolla.Diesel-ajoneuvoille musta savu tarkoittaa usein liian paljon polttoainetta, kun taas bensiinikäyttöiset autot voivat vapauttaa enemmän hiilidioksidipäästöjä, jos ECU on viallinen.Suuret päästöt eivät ole vain haitallisia ympäristölle, ne voivat myös vaikuttaa polttoainetehokkuuteen ja saada moottorin toimimaan kovemmin kuin tarpeen.Tämä voi johtaa muihin ongelmiin, kuten vähentämään moottorin tehoa ja korkeammat polttoainekustannukset.Jos päästöt kasvavat yhtäkkiä, on tärkeää tarkistaa ECU nähdäksesi, aiheuttaako se ongelman.ECU -ongelmien vahvistaminen varhain voi auttaa estämään suurempia moottori -ongelmia ja varmistamaan, että ajoneuvo toimii tehokkaasti pysyessään laillisten päästöjen rajoissa.

Kuinka moottorin ohjausyksikkö toimii?

Moottorin ohjausyksikkö (ECU) on modernin ajoneuvon aivot, jotka vastaavat moottorin suorituskyvyn ja tehokkuuden hallinnasta.Se kerää jatkuvasti erilaisista antureista tietoja ja tekee säätöjä polttoaineen kulutuksen, päästöjen ja tehon optimoimiseksi.Analysoimalla avaintuloja ECU varmistaa, että moottori toimii sujuvasti ja turvallisesti erilaisissa ajo -olosuhteissa.Yksi tärkeä syöttö ECU -tarkkailijat on moottorin nopeus (rpm).ECU käyttää näitä tietoja polttoaineen ruiskutuksen ja sytytysajan hallitsemiseksi varmistaen, että moottori toimii tehokkaasti eri nopeuksilla.Oikea ajoitus auttaa parantamaan polttoainetaloutta ja estää moottorin koputusta, mikä voi aiheuttaa vahinkoa ajan myötä.Kaasun sijaintianturi kertoo ECU: lle, kuinka paljon kuljettaja painaa kiihdytin.Näiden tietojen perusteella ECU säätää ilma- ja polttoaineseoksen oikean määrän voiman tarjoamiseksi.Jos kuljettaja painaa kiihdyttimen kovemmin, ECU lisää polttoaineen ruiskutusta lisäämään voimaa ja jos kaasu vapautetaan, se vähentää polttoainetta energian säästämiseksi.

ECU riippuu myös jakoputken absoluuttisesta paineen (MAP) anturi- ja imuilman lämpötila-antureista, jotka hienosoitavat ilma-polttoainesuhdetta.Kartta -anturi mittaa ilmanpainetta imusarjassa, kun taas imu ilman lämpötila -anturi havaitsee ilman lämpötilan.Yhdessä nämä panokset auttavat ECU: ta määrittämään oikean polttoaineen määrän, jota tarvitaan tehokkaaseen palamiseen eri sää- ja korkeusolosuhteissa.Lopuksi ECU parantaa tehokkuutta ja estää moottorivaurioita analysoimalla happianturia ja koputusanturin signaaleja.Happianturi tarkistaa pakokaasut varmistaaksesi, että polttoaineseos palaa oikein vähentäen päästöjä.Knock -anturi havaitsee moottorin koputuksen aiheuttamat epänormaalit värähtelyt, jolloin ECU voi säätää sytytysaikata ja estää vaurioita.Käsittelemällä kaikkia näitä tuloja ECU auttaa pitämään moottorin sujuvasti parantamalla suorituskykyä, polttoainetehokkuutta ja luotettavuutta.

Kuva 6. ECU -anturin tulot ja moottorin ohjausjärjestelmä

Mikä on yleismittari?

Monimittari on tärkeä työkalu, jota käytetään sähköosien, kuten moottorin ohjausyksikön (ECU), tarkistamiseen.Tämä laite auttaa mittaamaan erilaisia ​​sähköarvoja, mikä helpottaa ECU: n tai muiden elektronisten järjestelmien ongelmien löytämistä ja korjaamista.Ilman yleismittaria sähkökysymysten selvittäminen olisi paljon vaikeampaa, koska se antaa selkeää tietoa siitä, kuinka sähkö toimii järjestelmässä.Kolme pääasiaa monimittarin mitat ovat jännite, virta ja vastus. Jännite Tarkistaa, saako ECU oikean määrän voimaa, mikä on tärkeää, koska liian paljon vai liian vähän voi aiheuttaa ongelmia. Nykyinen Kertoo meille, kuinka sähkö virtaa ECU: n läpi varmistaen, että kaikki toimii niin kuin pitäisi. Vastus Auttaa löytämään rikkoutuneet yhteydet tai vaurioituneet osat, jotka voivat estää ECU: ta toimimasta kunnolla.Monimittarin käyttämisen oppiminen on erittäin hyödyllistä kaikille sähköjärjestelmien kanssa työskenteleville, koska se tekee vianetsinnästä nopeampaa ja helpompaa.

Multimetreita on kahta päätyyppiä: digitaalinen ja analoginen. Digitaaliset monimittarit (DMMS) ovat yleisimpiä, koska ne näyttävät tarkat numerot näytöllä, mikä tekee niistä helppo lukea ja vähentää virheiden mahdollisuutta.Monilla digitaalisilla monimittareilla on ominaisuuksia, kuten automaattinen, mikä tarkoittaa, että he valitsevat oikean asetuksen automaattisesti, mikä tekee niistä helppoa käyttää jopa aloittelijoille. Analogiset monimittarit, toisaalta, on neula, joka liikkuu mittauksen näyttämiseksi.Nämä ovat hyödyllisiä, kun sinun täytyy nähdä muutokset tapahtuvan, kuten silloin, kun jännitteet nousevat ylös ja alas.Vaikka digitaaliset monimittarit ovat parempia tarkkoihin lukemiin, analogiset monimittarit ovat edelleen hyödyllisiä ajan myötä muuttuvien signaalien tarkistamisessa.Molemmilla tyypeillä on omat edut, ja valinta niiden välillä riippuu siitä, millaista työtä on tehtävä.

Kuva 7. Yleimetri

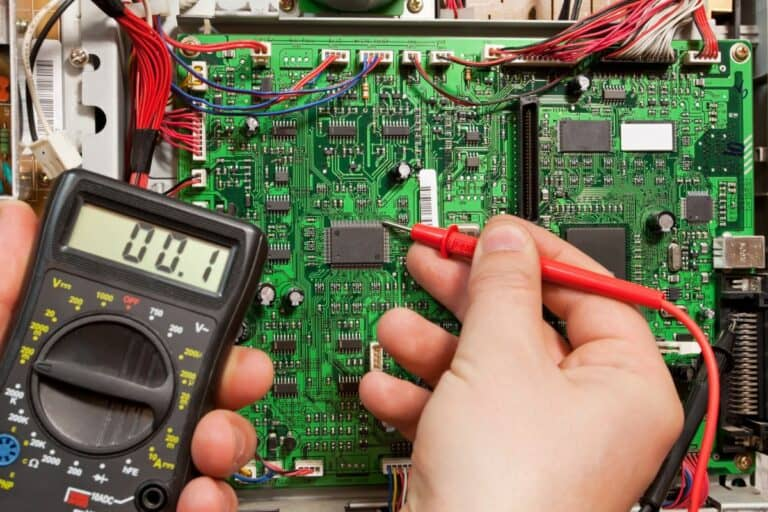

ECU: n testaaminen yleismittarilla

Jos haluat tarkistaa, toimiiko moottorin ohjausyksikkö (ECU) oikein monimittarin kanssa, noudata näitä vaiheita:

Vaihe 1: ECU -testaukseen valmistelu

Vaadittavat työkalut ja laitteet

• OBD-II-skanneri-Hakee diagnostiset vikakoodit (DTC) ja tarkkailee tietoja.

• Monimittari - mittaa jännitettä, vastus ja jatkuvuus ECU -piireissä.

• Oskilloskooppi - analysoi signaalinopeuksia ja aaltomuotoja.

• ECU -testausvaljaat - varmistaa turvalliset yhteydet koettelemiseen.

• Diagnostinen ohjelmisto - mahdollistaa edistyneen ECU -analyysin ja seurannan.

• Peruskäsityökalut - Sisältää ruuvimeisselit, pihdit ja pistorasiasarjan liittimien käyttämiseen.

• Suojavarusteet - turvalasit ja käsineet suojaamiseksi.

Turvallisuusnäkökohdat

• Irrota akku - estää potentiaaliset oikosulut.

• Jäähdyttää järjestelmä - Vältä palovammoja kuumista komponenteista.

• Käsittele elektroniikkaa huolellisesti - estää staattisia vaurioita.

• Noudata valmistajan ohjeita - viittaa aina huolto -käsikirjaan.

• Työskentely tuuletetulla alueella - varmistaa hyvän ilmankierron.

• Käytä oikeita työkaluja - varmistaa tarkan diagnostiikan.

Vaihe 2: ECU: n testaaminen

ECU: n virtalähteen jännitteiden tarkistaminen

Ennen sähkötyön aloittamista varmista, että ajoneuvo on täysin sammutettu sammuttamalla moottori ja sytytys.Irrota ajoneuvon akun negatiivinen (--) potentiaalisten vaurioiden estämiseksi ECU: lle.Seuraavaksi etsi moottorin ohjausyksikkö (ECU), joka on yleensä sijoitettu moottoritiloon, kojelaudan alle tai käsineosan lähellä ajoneuvomallista riippuen.Jos olet epävarma, katso ajoneuvon huolto -opas tarkkoja sijaintitiedot.

Aluksi aseta yleismittari kääntämällä valitsin DC -jännitetila.Jos yleismittarilla on manuaalinen alue, valitse 20 V Yleisten autojen jännitteiden mittaaminen turvallisesti.Seuraavaksi kytke akku uudelleen kiinnittämällä uudelleen negatiivinen (-) pääte Palauttaa virran järjestelmään.Kun akku on kytketty, jatka monimittarin johtojen kiinnittämistä.Yhdistä Musta lyijy (negatiivinen) Hyvään maadoituspisteeseen, kuten ajoneuvorunko tai akun negatiivinen napa.Kytke sitten Punainen lyijy (positiivinen) ECU: n tehonsiirron päätelaitteeseen viitaten johdotuskaavioon oikean tapinan käytön varmistamiseksi.Kun olet kiinnittänyt yhteydet, käännä sytytys ON -asentoon ilman moottoria, tämä antaa virran virtata ECU: hon ja mahdollistaa jännitteen mittauksen.Tarkista lopuksi yleismittarin näyttö ja ota huomioon mitatut jännitteen lukemat.

Jännitealueiden tulisi vastata ECU: n odotettavissa olevia tehotasoja, jotka ovat tyypillisesti +12 V tärkeimmälle virtalähteelle, +5 V anturin tehon ja +3,3 V tietyille matalajännitepiirille.Jos mitattu jännite on odotettua alhaisempi tai puuttuu kokonaan, tämä voi osoittaa johdotuksen, sulakkeiden tai ECU: n virtalähteen mahdolliset ongelmat.Lisätarkastus voi olla tarpeen ongelman diagnosoimiseksi ja ratkaisemiseksi.

Anturin tulojen ja lähdöjen testaaminen

Ennen testausta on tärkeää tunnistaa moottorin suorituskyvyn anturit.Yksi tärkeimmistä on Happianturi (O₂), joka tarkkailee happitasoa pakokaasuissa ja auttaa säätämään ilmapolttoaineseosta optimaalisen palamisen saavuttamiseksi.Se Kaasun asennon anturi (TPS) havaitsee kaasuventtiilin sijainnin määrittäen, kuinka paljon ilmaa tulee moottoriin.Samoin Massan ilmavirta -anturi (MAF) Mittaa moottoriin virtaavan ilman määrän, jolloin järjestelmä voi säätää polttoaineen ruiskutusta vastaavasti.Lisäksi erilaisia lämpötila -anturit, kuten jäähdytysnesteen lämpötila -anturi ja imuilman lämpötila -anturi, auttavat säätämään moottorin ajoitusta ja polttoaineseosta lämpötilan lukemien perusteella.

Näiden anturien testaamiseksi aloita asettamalla yleismittari asianmukaiseen tilaan testattavan anturin tyypin perusteella.Aseta yleismittari DC -jännitetilaan anturille, jotka tulostavat jännitesignaalin, kuten happianturi (O₂) ja kaasun sijaintianturi (TPS).Vaihda monimittari resistanssi (ohms) -tilaan anturit, kuten lämpötila -anturit.Seuraavaksi etsi anturi ja irrota sen sähköliitin huolellisesti varmistaaksesi, että muut komponentit eivät vaikuta lukemiseen.Kun se on irrotettu, aseta monimittaiset koettimet anturin oikealle napolle ja tallenna yleismittarilla näkyvä jännite tai vastus.Vertaa lopuksi mitatut arvot valmistajan eritelmiin, jotka löytyvät ajoneuvon huolto -ohjeista.Jos lukemat jäävät suositellun alueen ulkopuolelle, anturi voi olla viallinen ja vaatia lisädiagnoosia tai korvaamista.

Anturin lukemien tulisi muuttua vastauksena ulkoisiin tuloihin, mikä osoittaa, että ne toimivat oikein.Esimerkiksi, kun painat kaasua, kaasun sijaintianturin (TPS) jännitteen tulisi kasvaa, mikä heijastaa kaasun asennon muutosta.Jos anturi ei reagoi odotetusti tai antaa jatkuvan lukemisen ilman variaatioita, se voi olla toimintahäiriö ja vaatia lisätarkastuksia tai korvaamista.

ECU -viestintäsignaalien tarkistaminen

Noudata näitä vaiheita huolellisesti sen varmistamiseksi, että moottorin ohjausyksikkö (ECU) on yhteydessä asianmukaisesti ajoneuvon diagnoosijärjestelmän kanssa.Aloita ECU -viestintäsignaalien tarkistaminen ensin OBD-II (ajoneuvon diagnostiikka) Ajoneuvon satama, joka löytyy tyypillisesti kojelaudan alla kuljettajan istuimen lähellä.Kytke OBD-II-skanneri turvallisesti Stable-yhteyden luomiseksi OBD-II-skanneriin ECU: n kanssa.Seuraavaksi käännä sytytysavain ON -asentoon aloittamatta moottoria.Kun skanneri on kytketty, käytä ECU -tietoja siirtymällä skannerin käyttöliittymän läpi.Hae anturin lukemat, tarkista tallennetut diagnostiset vikakoodit (DTC) ja tarkista muut asiaankuuluvat järjestelmätiedot ECU: n viestinnän tilan arvioimiseksi.

Tarkista ECU -tiedot tarkista avainparametrit asianmukaisen viestinnän varmistamiseksi.Aloita tarkistamalla Moottorin kierrosluku (kierrokset minuutissa) vahvistaa, että arvot näytetään oikein.Odottamattomat vaihtelut tai nolla lukema voi viitata viestintäongelmaan.Seuraavaksi tutkitaan Jäähdytysnesteen lämpötila Lämpötila -anturi tarjoaa tarkkoja tietoja, koska epätavallisen korkeat tai matalat lukemat voivat merkitä ongelmaa.Tarkastaa Anturin lukemat Komponenteista, kuten happianturi, kaasun sijaintianturi ja massan ilmavirta -anturi, varmistaakseen, että ne toimivat kunnolla.Tarkista lopuksi kaikki Diagnostiset vikakoodit (DTC) ECU: hon tallennettu, koska nämä koodit voivat auttaa tunnistamaan järjestelmän mahdolliset toimintahäiriöt.

Jos OBD-II-skanneri näyttää puuttuvan, ajoittaisen tai väärän signaalin, on tärkeää tutkia mahdollisia syitä.Yksi yleinen ongelma on viallinen johdotus, vaurioituneet, kuluneet tai syöpyneet johdot voivat häiritä viestintää ECU: n ja skannerin välillä.Tarkista johdotusvaljaat varovasti näkyvien kulumisen tai vaurioiden merkkeille.Toinen mahdollinen syy on löysät liittimet.Jos sähköliittimiä ei kiinnitetä turvallisesti, ne voivat aiheuttaa ajoittaista signaalin menetystä tai heikkoja yhteyksiä.Varmista, että kaikki liittimet ovat asianmukaisesti istuneet ja ilman likaa tai korroosiota vakaan kommunikaation ylläpitämiseksi ECU: n kanssa.

Vaihe 3: Testitulosten tulkinta

Kun olet kerännyt testitietoja, on tärkeää tulkita tulokset tarkasti.Tämä vaihe sisältää mitattujen arvojen vertaaminen odotettuihin normaaliin lukemiin ja mahdollisten poikkeavuuksien tunnistaminen, jotka voivat viitata ongelmaan.

Odotetut (normaalit) lukemat

Jotta järjestelmä toimisi kunnolla, tietyt sähkö- ja signaali -arvot on kuultava valmistajan määritettyyn alueelle.Virtalähteenjännitteiden tulisi vastata laite -käsikirjassa toimitettuja eritelmiä.Jos jännite on oikea, virtalähde toimii oikein.Anturisignaalien on myös oltava odotetulla alueella.Esimerkiksi lämpötila -anturin tulisi säätää sen lähtöä lämpötilan muuttuessa, kun taas paineanturin tulisi reagoida asianmukaisesti paineen vaihteluihin.Jos järjestelmä riippuu digitaalisesta viestinnästä, signaalien tulisi olla selkeitä, virheitä ja ilman varoitus- tai toimintakoodeja.

Epänormaalit lukemat ja kysymykset

Jos mitatut arvot poikkeavat odotetuista alueista, tämä voi viitata ongelmaan.Yksi yleinen ongelma on virtalähteen epäsäännöllisyydet, jos jännite on liian korkea tai liian matala, virtalähteen, viallisen johdotuksen tai viallisen komponentin ongelma voi olla ongelma.Täydellinen jännitteen puute voi ehdottaa puhallettua sulaketta, irrotettua johtoa tai toimintahäiriöistä tehomoduulia.Anturivirheet ovat toinen mahdollinen ongelma, jos anturi antaa vääriä lukemia tai ei muutu vastauksena syöttövaihteluihin, se voi olla viallinen.Lisäksi löysät, syöpyneet tai vaurioituneet johdotukset voivat johtaa epätarkkojen anturin lukemiin.Viestintävirheitä voi esiintyä myös, jos signaalit ovat ajoittaisia ​​tai jos virhekoodeja ilmestyy, mikä mahdollisesti osoittaa ongelmia viestintäjohdotuksissa, liittimissä tai ECU: ssa (elektroninen ohjausyksikkö).Muiden elektronisten komponenttien huono maadoitus tai häiriöt voivat edelleen häiritä viestintäsignaaleja, mikä johtaa järjestelmän toimintahäiriöihin.

Varotoimenpiteet testattaessa ECU: ta monimittarilla

Moottorin ohjausyksikön (ECU) testaaminen yleismittarilla vaatii huolellista huomiota yksityiskohtiin yksikön vaurioiden estämiseksi ja tarkkojen lukemien varmistamiseksi.Koska ECU sisältää herkkiä elektronisia komponentteja, virheellinen testaus voi johtaa toimintahäiriöihin tai jopa pysyvään vikaan.Riskien minimoimiseksi ja luotettavien tulosten saamiseksi noudattaen seuraavia turvallisuus- ja menettelyohjeita:

Käyttää suojakäsineitä

Sähköstaattinen purkaus (ESD) voi vahingoittaa ECU: n herkkiä sisäisiä komponentteja, mikä johtaa toimintahäiriöihin tai pysyvään vikaan.Tämän riskin minimoimiseksi käyttämällä aina suojaavia, antisistaattisia käsineitä käsitellessäsi yksikköä.Nämä käsineet auttavat estämään staattisen sähkön siirron käsistäsi herkille piireihin.Maadoitettuun pintaan kytketty antistaattisen ranteen hihnan käyttäminen tarjoaa ylimääräisen suojan staattista kertymistä vastaan.ESD -suojauksen lisäksi käsineet suojaavat kädet myös lialta, rasvasta ja mahdollisilta epäpuhtailta, jotka voivat häiritä sähköliitäntöjä.Jotkut autoympäristöt paljastavat ECU: n pölylle, kosteudelle ja öljylle, jotka kaikki voivat vaikuttaa johtavuuteen.Yksikön ja kätesi puhdistaminen varmistaa tarkempia lukemia testauksen aikana.

Suorita visuaalinen tarkastus

Ennen sähkökokeiden suorittamista tutkitaan perusteellisesti ECU ja sen ympäröivät komponentit näkyvien kulumisen tai vaurioiden merkkejä varten.Etsi palanut alueet, korroosio, rikkoutuneet johdot tai löysät liittimet, koska ne voivat häiritä yksikön suorituskykyä ja johtaa vääriin lukemiin.Jos havaitaan fyysisiä vaurioita, korjaa tai vaihda tarvittavat komponentit ennen jatkamista lisätestauksella.Sen lisäksi, että tarkista itse ECU, tarkista johtosarja ja liittimet taivutettujen tapien tai huonojen yhteyksien varalta.Löysä tai vaurioitunut liitin voi johtaa ajoittaisiin ongelmiin, jotka voivat erehtyä ECU -epäonnistumiseen.Kaikkien yhteyksien varmistaminen ja hyvässä kunnossa auttavat tarjoamaan luotettavampia diagnostisia tuloksia.

Varmista monimittarin toiminnallisuus

Väärinkäyttöinen yleismittari voi tuottaa vääriä lukemia, mikä johtaa ECU -ongelmien väärään diagnoosiin.Varmista ennen testien aloittamista, että yleismittarisi on oikeassa toimintakunnossa.Aloita tarkistamalla sen kalibrointi varmistamalla, että se on asetettu oikeaan mittaustilaan (jännite, vastus tai jatkuvuus).Tarkasta koettimet mahdollisten kulumisen, halkeamien tai rikkoutuneiden eristysten suhteen, koska vialliset koettimet voivat johtaa epätarkkoihin lukemiin.Varmista, että yleismittarin akku on riittävä.Heikko tai ehtynyt akku voi vaikuttaa sen tarkkuuteen, mikä mahdollisesti aiheuttaa harhaanjohtavia tuloksia.Nopean itsetestin, kuten tunnettu jännitelähteen mittaaminen, voi auttaa varmistamaan, että yleismittarisi toimii oikein ennen sen käyttöä ECU: lla.

Sammuta sytytysavain

Turvallisuuden ja tarkkuuden saavuttamiseksi sammuta ajoneuvon sytytys aina ennen monimittarin kytkemistä ECU: hon, ellei erityinen testimenetelmä edellyttää toisin.Sytytyksen sammuttaminen auttaa estämään sähköisiä vaaroja, kuten oikosulkuja tai tahattomia tehonsiirtoja, jotka voivat vahingoittaa sekä ECU: ta että yleismittaria.Jotkut diagnostiset testit saattavat edellyttää sytytysavaimen olevan päällä tai ajoasennossa elävien jännitesignaalien mittaamiseksi.Seuraa tällaisissa tapauksissa aina valmistajan ohjeita virheellisten testausmenettelyjen välttämiseksi.Tämän tekemättä jättäminen voi johtaa ECU: n tilan väärin tulkintaan tai jopa ottaa käyttöön uusia asioita.

Älä irrota ECU: ta, kun se on käynnissä

ECU: n katkaiseminen ajoneuvon voiman ollessa päällä voi johtaa jännitekappaleisiin tai sähköisiin nousuihin, mikä voi aiheuttaa peruuttamattomia vaurioita yksikölle ja muille elektronisille järjestelmille.Tämän estämiseksi varmista aina, että sytytys on pois päältä ennen ECU: n pistorasian irrottamista.Lisätty turvallisuus irrota ajoneuvon akku, jos ECU on poistettava testattavaksi tai vaihdettavaksi.Virran keskeytykset, kun taas ECU on toiminnassa, voi myös vioittaa tallennettuja tietoja, mikä johtaa mahdollisiin uudelleenohjelmointikysymyksiin.Jotkut ECU: t säilyttävät mukautuvat muisti -asetukset, jotka saattavat nollata tai vioittua, jos voima häviää yhtäkkiä.Oikeiden varotoimenpiteiden toteuttaminen auttaa säilyttämään ECU -toiminnallisuuden ja estää tarpeettomia komplikaatioita.

Käytä oikeita monimittari -asetuksia

Väärän jännitteen tai vastusasetusten käyttäminen yleismittarilla voi johtaa harhaanjohtaviin testituloksiin tai jopa vahingoittaa ECU: ta.Varmista aina, että yleismittarisi on asetettu asianmukaiselle alueelle ennen mittausten suorittamista.Väärän asetuksen, kuten resistanssin mittausjännitteen, valitseminen voi tuottaa epätarkkoja tietoja ja mahdollisesti lyhyitä komponentteja.Kun koettele ECU -päätteitä, käytä huolta välttääksesi vahingossa tapahtuvia shortseja.Vierekkäisten tapien koskettaminen samanaikaisesti voi luoda tahattomia sähköreittejä, mikä voi johtaa odottamattomiin virheisiin tai järjestelmän vikoihin.Käsittele aina koettimet huolellisesti ja varmista, että ne tekevät kiinteän, eristetyn kosketuksen oikeisiin päätteisiin.

Seuraa valmistajakohtaisia ​​testausmenettelyjä

Jokainen ajoneuvon valmistaja suunnittelee ECU: ta erityisillä diagnoosimenettelyillä, joita on noudatettava tarkan testauksen varmistamiseksi.Katso aina palvelukirja tai viralliset asiakirjat ennen ECU -testien suorittamista.Yleisten testausmenetelmien käyttäminen ilman valmistajan ohjeiden kuulemista voi johtaa väärään diagnoosiin, tarpeettomiin osan korvaamisiin tai jopa ECU: n vaurioihin.Valmistajat määrittelevät usein jännitearvot, vastusalueet ja testiolosuhteet tarkan vianetsinnän kannalta.Jotkut ECU: t vaativat myös erityisiä työkaluja tai ohjelmistoja tietyn diagnostiikan suorittamiseksi.Oikeiden menettelyjen noudattaminen ei vain auta tarkkojen tulosten saamisessa, vaan varmistaa myös, että ECU pysyy optimaalisessa työolosuhteissa koko testausprosessin ajan.

Johtopäätös

ECU: lla on avainrooli autosi pitämisessä sujuvasti ja tehokkaasti.Se hallitsee tärkeitä moottoritoimintoja, kuten venttiilin ajoitusta, polttoaine-ilma-seoksia ja sytytysaikata, auttamalla autoasi toimimaan paremmin ja käyttävät vähemmän polttoainetta.Tietämällä ECU -ongelmien, kuten huonon moottorin suorituskyvyn, merkit, tarkista moottorin valon päälle tai lisääntynyt pilaantuminen, voit havaita ja korjata ongelmia nopeasti ennen kuin ne aiheuttavat suurempia ongelmia.Monimittarilla ja tässä oppaassa esitetyt vaiheet voit helposti tarkistaa, toimiiko heidän ECU oikein, säästää aikaa, rahaa ja välttää suurempia moottorivaikeuksia.
