Elektronisesti kommutoitu moottori (ECM): toiminta, tyypit ja sovellukset

Elektronisesti kommutoitu moottori (ECM) antaa sinulle tarkan ohjauksen moottorin nopeudesta ja tehosta käyttämällä elektronista ohjausta kiinteän sähkötaajuuden sijaan.Tässä artikkelissa opit, mikä ECM on, miten se toimii ja kuinka sen sisäiset osat tukevat sujuvaa ja tehokasta toimintaa.Näet myös, kuinka ECM-suorituskykyä verrataan eri nopeuksilla ja kuormituksilla.Artikkeli selittää tärkeimmät ECM-tyypit ja missä niitä yleensä käytetään järjestelmissä.

Katalogi

Kuva 1. Elektronisesti kommutoidun moottorin yleiskatsaus

Mikä on ECM?

Elektronisesti kommutoitu moottori (ECM) on moottori, joka käyttää elektronista ohjausta nopeuden ja tehon säätämiseen sen sijaan, että se luottaisi kiinteään sähkötaajuuteen.Sen päätarkoitus on tuottaa tarkkaa moottorin toimintaa ja samalla vähentää turhaa energiankulutusta.ECM:itä käytetään laajalti järjestelmissä, jotka tarvitsevat vakaan ja säädettävän moottorin tehon.Ne mahdollistavat sujuvat nopeuden muutokset järjestelmän tarpeiden mukaan.Tämä tekee ECM-tekniikasta sopivan nykyaikaisiin moottorikäyttöisiin laitteisiin.

ECM:n toimintaperiaate

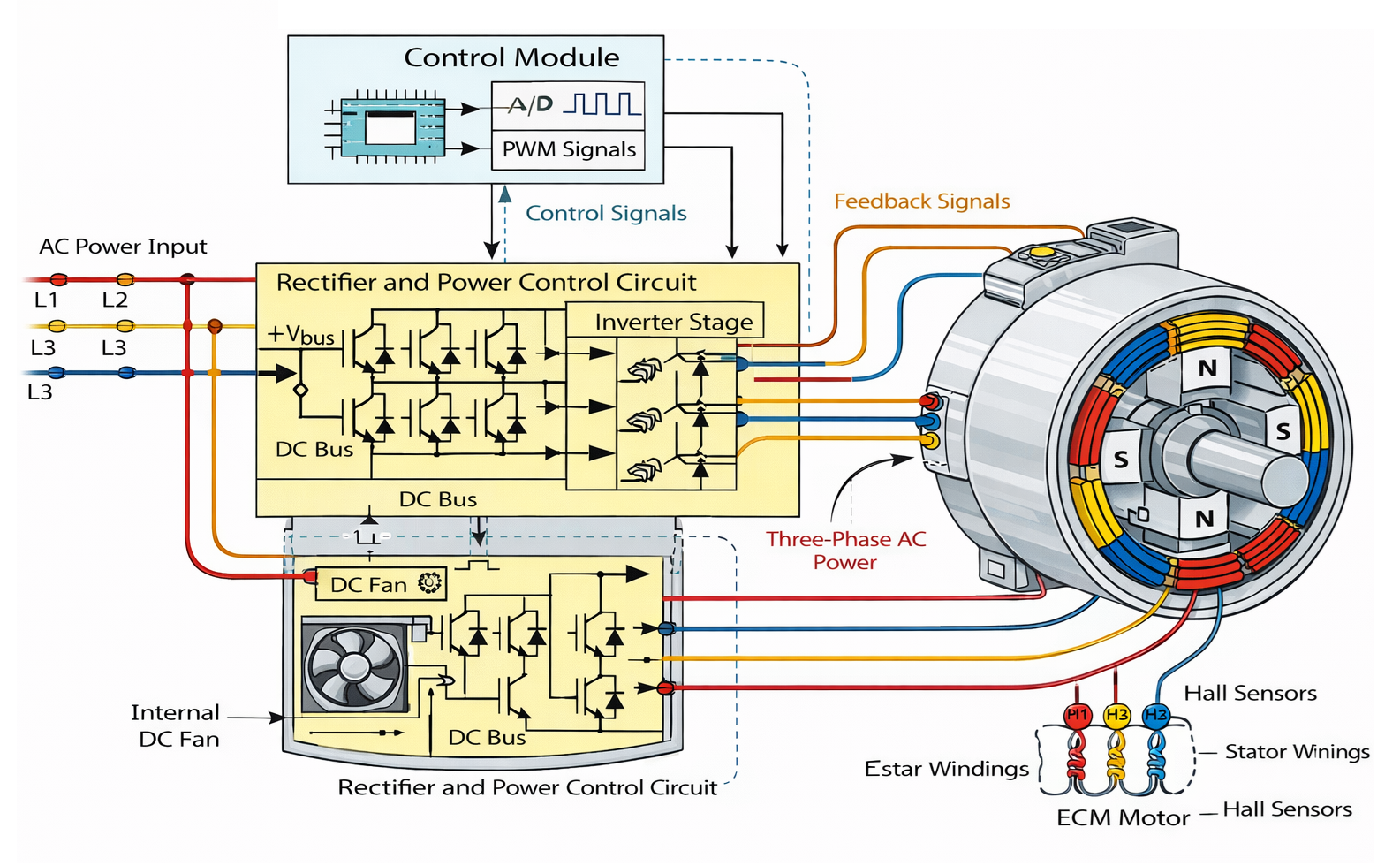

Kuva 2. ECM:n toimintaperiaate

ECM toimii muuntamalla tulevan sähkötehon ohjattuun muotoon ennen sen lähettämistä moottorin käämeille.Tuloteho säädellään ensin ja sitten ohjataan elektronisilla ohjaussignaaleilla.Nämä signaalit määrittävät, kuinka paljon tehoa moottori saa ja milloin se toimitetaan.Tämän prosessin avulla moottori vastaa tarkasti kuormitus- ja nopeusvaatimuksiin.

Elektroninen kommutointiprosessi korvaa mekaanisen kytkennän ohjatulla sähköisellä ajoituksella.Ohjauslogiikka säätää jatkuvasti moottorin tehoa käyttöolosuhteiden mukaan.Tämä varmistaa vakaan pyörimisen ja tarkan nopeuden säädön.Tehovirtaa hallitaan sujuvasti tulosta moottorin ulostuloon.Tämän seurauksena ECM:t tarjoavat tasaisen ja hallitun moottorin suorituskyvyn.

ECM:n rakentaminen

Kuva 3. ECM-moottorin rakenne

ECM rakennetaan integroimalla moottorikokoonpano elektronisella ohjausosalla yhdeksi kompaktiksi yksiköksi.Kuvassa näkyy, kuinka nämä osat on järjestetty ja yhdistetty.

• Moottorin kotelo

Kotelo ympäröi moottorin ja suojaa sisäosia pölyltä ja tärinältä.Se auttaa myös ylläpitämään pyörivien komponenttien kohdistusta käytön aikana.

• Staattorin käämit

Staattorissa on useita käämiä, jotka on järjestetty moottorin sydämen ympärille.Nämä käämit luovat pyörivän magneettikentän, kun ne ovat jännitteisiä.

• Roottori kestomagneeteilla

Roottori käyttää kestomagneetteja seuraamaan staattorin tuottamaa magneettikenttää.Tämä rakenne tukee tasaista ja hallittua pyörimistä.

• Anturi ja liitäntäalue

Anturit ja liittimet tarjoavat asennon palautetta ja sähköliitäntöjä.Nämä linkit mahdollistavat oikean koordinaation moottorin ja ohjauselektroniikan välillä.

ECM:n suorituskyky ja tehokkuus

ECM-suorituskyky keskittyy siihen, kuinka hyvin moottori tuottaa tehoa säilyttäen samalla vakaan ohjauksen.Keskeisiä ominaisuuksia ovat tehokkuus, virrankulutus, nopeuden tarkkuus ja toimintamelu.Nämä tekijät määräävät, kuinka moottori käyttäytyy erilaisissa kuormitusolosuhteissa.

Kuva 4. ECM- ja AC-moottorin tehokkuus nopeusalueella

ECM:t ylläpitävät vakaan tehokkuuden myös alhaisemmilla käyttönopeuksilla.Tehonkäyttöä säädetään todellisen tarpeen mukaan sen sijaan, että se toimisi täydellä teholla.Tämä johtaa pienempään energiahukkaan osakuormituksen aikana.Nopeudensäätö pysyy tarkana koko toiminta-alueella.

Kuva 5. Vertailukelpoisten AC- ja EC-tuulettimien suorituskykyverhot

ECM:t tukevat tasaisia siirtymiä eri kuormituspisteiden välillä.Ne ylläpitävät tasaisen ilmavirran hallinnan ilman äkillisiä suorituskyvyn laskuja.Melutaso vähenee, koska nopeuden muutokset ovat asteittaisia.Tämä tekee ECM:n toiminnasta vakaata ja ennustettavaa järjestelmissä.

ECM:n piirilevy

Kuva 6. ECM-ohjauspiirikortti

ECM-piirilevy toimii moottorijärjestelmän ohjauskeskuksena.Se hallitsee tehon muuntamista, signaalinkäsittelyä ja moottorin ohjaustoimintoja.Tärkeimmät elektroniset komponentit käsittelevät jännitteen säätöä, signaalin ajoitusta ja suojausta.Levy antaa moottorin säätää nopeutta ja vääntömomenttia automaattisesti järjestelmän syötteen perusteella.Se tukee myös tiedonsiirtoa sensorien ja moottorin välillä.Tämä ohjauskortti mahdollistaa tarkan ja luotettavan ECM-toiminnan.

ECM-moottoreiden tyypit

Vakiomomentti ECM-moottori

Vakiomomentin ECM-moottori ylläpitää tasaisen vääntömomentin eri nopeuksilla.Tämä tyyppi säätää nopeuttaan pitäen samalla vääntömomentin lähes muuttumattomana.Se on hyödyllinen, kun kuormitusvastus muuttuu, mutta vääntömomentin tarve pysyy vakaana.Muihin ECM-tyyppeihin verrattuna se keskittyy enemmän vääntömomentin tasaisuuteen kuin ilmavirtaan tai nopeuteen.Tämä käyttäytyminen auttaa ylläpitämään vakaata mekaanista tehoa.

Jatkuva ilmavirta ECM-moottori

Vakioilmavirran ECM-moottori säätää automaattisesti nopeutta asetetun ilmavirran tason ylläpitämiseksi.Kun järjestelmän vastus muuttuu, moottori lisää tai vähentää nopeutta kompensoidakseen.Tämä tyyppi asettaa ilmavirran tarkkuuden etusijalle kiinteän vääntömomentin tai nopeuden sijaan.Verrattuna vakiovääntömomentin ECM:iin, se reagoi aktiivisemmin paineen muutoksiin.Se on suunniteltu järjestelmiin, joissa vaaditaan ilmavirran vakautta.

Vakionopeus ECM-moottori

Vakionopeus ECM-moottori on suunniteltu käymään kiinteällä nopeudella kuormituksen vaihtelusta riippumatta.Ohjausjärjestelmä säätää tehoa pitääkseen pyörimisnopeuden vakaana.Tämä tyyppi keskittyy nopeuden yhdenmukaisuuteen vääntömomentin tai ilmavirran säätelyn sijaan.Muihin ECM-tyyppeihin verrattuna se tarjoaa yksinkertaisemman ohjauskäyttäytymisen.Se sopii kohteisiin, joissa vaaditaan tasaista nopeutta.

ECM vs PSC-moottori vs AC-moottori

Ominaisuus	ECM moottori	PSC moottori	AC moottori
Nopeus Ohjausalue	0–100 % muuttuva nopeus	2-4 erillistä nopeushanat	Yksittäinen kiinteä nopeus
Tehokkuus (%)	85–92 %	60–70 %	65–75 %
Tehoa Kulutuskäyttäytyminen	Suhteellinen ladata kysyntää (20–100 %)	Lähes vakio nimelliskuormalla	Lähes vakio nimelliskuormalla
Alkaa Nykyinen	1,2–1,5× nimellisvirta	3-5× mitoitettu nykyinen	4-6× mitoitettu nykyinen
Vääntömomentti Ohjauksen tarkkuus	±3 % vääntömomentti sääntelyä	Ei aktiivisia vääntömomentin säätö	Ei aktiivisia vääntömomentin säätö
Melu Taso (dB)	38-45 dB	50-60 dB	55-65 dB
Nopeus Tarkkuus	±1–2 %	±8–12 %	±6–10 %
Lämmön nousu (°C ympäristön yläpuolella)	15-25 °C	30-45 °C	35-55 °C
Ohjaus menetelmä	Digitaalinen elektroninen kommutointi	Kondensaattori vaiheen siirtyminen	Linjataajuus induktio
Osakuorma Tehokkuus (%)	75-88 % klo 40-60% kuormitus	45-55 % klo 40-60% kuormitus	50-60 % klo 40-60% kuormitus
Syöte Jännitealue	90–260 VAC	200-240 VAC	200-240 VAC
Järjestelmä Integrointi	0–10 V, PWM, Modbus, BACnet	Päälle/pois tai nopeushanan vaihto	Vain päälle/pois
Huolto Intervalli	50 000–70 000 aukioloajat	25 000–35 000 aukioloajat	30 000–40 000 aukioloajat
Toiminnassa Nopeusalue (RPM)	300-1800 rpm	900-1200 rpm	1 200–1 800 RPM
Kaiken kaikkiaan Sähkötehoindeksi	0,85–0,92	0,60–0,70	0,65–0,75

ECM:n sovellukset

ECM-moottoreita käytetään monissa järjestelmissä, jotka vaativat ohjattua moottorin toimintaa ja joustavuutta.

• Asuinrakennusten LVI-järjestelmät

ECM:itä käytetään ilmankäsittelylaitteissa ja puhaltimissa tarkkaan ilmavirran säätöön.Ne tukevat tasaisia ​​nopeuden muutoksia huoneen kysynnän mukaan.Tämä parantaa mukavuutta ja järjestelmän reagointikykyä.

• Kaupalliset ilmanvaihtojärjestelmät

Suurissa rakennuksissa ECM:t hallitsevat ilmavirtausta useiden vyöhykkeiden välillä.Ne auttavat ylläpitämään tasapainoista ilmanjakoa.Nopeussäätö mahdollistaa hiljaisen ja vakaan toiminnan.

• Teollisuuden ilmankäsittelylaitteet

ECM:t tukevat jatkuvaa toimintaa muuttuvissa kuormitusolosuhteissa.Ne mahdollistavat tuulettimien ja puhaltimien tarkan ohjauksen.Tämä parantaa prosessin vakautta.

• Jäähdytys- ja jäähdytyslaitteet

ECM:t säätävät moottorin nopeutta jäähdytystarpeen mukaan.Tämä tukee vakaata lämpötilan säätöä.Moottori reagoi sujuvasti järjestelmän muutoksiin.

• Automaatio- ja ohjausjärjestelmät

ECM:itä käytetään silloin, kun tarvitaan tarkkaa moottorin vastetta.Ne on helppo integroida elektronisiin ohjausjärjestelmiin.Tämä mahdollistaa tarkan liikkeen ja nopeuden säätelyn.

Johtopäätös

ECM:t tarjoavat tarkan nopeudensäädön, vakaan toiminnan ja tehokkaan virrankäytön.Niiden elektroninen ohjausjärjestelmä mahdollistaa tasaisen suorituskyvyn erilaisissa kuormitusolosuhteissa.Vakiomomentti-, ilmavirta- ja nopeusvaihtoehtojen ansiosta ECM:t täyttävät monet järjestelmävaatimukset.Näiden ominaisuuksien ansiosta niitä käytetään laajasti LVI-, ilmanvaihto-, teollisuus- ja ohjausjärjestelmissä.
