EPM7064STC100-7 CPLD: Ominaisuudet, sovellukset ja järjestelmäohjelmointiopas

EPM7064STC100-7 on tehokas siru Intelin Max® 7000S -sarjasta, joka on suunniteltu käsittelemään elektronisten laitteiden monimutkaisia ​​tehtäviä.Tämä opas käsittelee EPM7064STC100-7: n pääominaisuuksia ja käyttöä korostaen sen kykyä ohjelmoida helposti, nopea toiminta ja sen joustava muotoilu.Ihanteellinen monille erilaisille tekniikoille, pienistä laitteista suuriin teollisuuskoneisiin, tämä siru on avainasemassa edistyneiden digitaalisten piirien rakentamisessa.

Luettelo

EPM7064STC100-7 Kuvaus

Se EPM7064STC100-7 on monimutkainen ohjelmoitava logiikkalaite (CPLD) Intelin Max® 7000S -sarjasta.Siinä on 64 makrokellista ja 1 250 porttia, jotka auttavat rakentamaan monimutkaisia ​​digitaalisia piirejä.Tämä siru toimii enimmäisnopeudella 166,7 MHz, signaalin viiveellä 7,5 nanosekuntia (NS).Siinä on 68 tulo-/lähtö- (I/O) -tappia, jotka toimivat 3,3 V: n ja 5 V: n logiikalla, mikä on helppo käyttää eri piireissä.Tärkein ominaisuus on sen 5.0 V: n järjestelmän ohjelmoitavuus (ISP) JTAG-rajapinnan kautta (IEEE 1149.1).Tämä tarkoittaa, että voit ohjelmoida sen uudelleen poistamatta sitä piiristä, mikä helpottaa testausta ja päivityksiä.Se on 100-nastainen ohut quad litteä pakkaus (TQFP), joka on kompakti, pinta-asennettava pakkaus.Tätä CPLD: tä käytetään sulautetuissa järjestelmissä, digitaalisen signaalinkäsittelyssä, viestintälaitteissa ja teollisuusautomaatiossa.

Tarjoamme korkealaatuisia komponentteja ja räätälöityjä palveluita, joten on parasta tehdä irtotavarasi tilauksesi luotettaville CPLD-ratkaisuille.

EPM7064STC100-7 -ominaisuudet

Olla Suurten tiheyden logiikka: EPM7064STC100-7 on suunniteltu 64 makrokella ja 1 250 käytettävällä portilla, joten se on erittäin sopiva monimutkaisten logiikkatoimintojen toteuttamiseen digitaalisissa piireissä.Tämä korkean tiheyden arkkitehtuuri mahdollistaa monimutkaisten logiikan mallien luomisen säilyttäen samalla tehokkuuden ohjelmoitavissa logiikkatoiminnoissa.Hyvin optimoitu makrokellirakenne varmistaa käytettävissä olevien resurssien tehokkaan hyödyntämisen, joka tukee edistyneitä yhdistelmä- ja peräkkäisiä logiikan toteutuksia.

Olla Nopea suorituskyky: Nopeaa prosessointia varten rakennettu EPM7064STC100-7 toimii enimmäismäärällä 166,7 MHz, mikä mahdollistaa logiikkatoimintojen nopean suorittamisen.Sen etenemisviive 7,5 ns varmistaa minimaalisen viiveen.Tämä nopea kytkentäominaisuus parantaa laitteen kykyä käsitellä nopeaa tiedonkäsittelyä, signaalin ilmastointi- ja ohjaustehtäviä tehokkaasti, mikä tekee siitä luotettavan valinnan digitaalisten järjestelmien vaativille.

Olla Monipuolinen I/O: 68 ohjelmoitavan tulo-/lähtötapin avulla EPM7064STC100-7 tarjoaa poikkeuksellisen joustavuuden integrointiin eri piirimalleihin.Tukea sekä 3,3 V: n että 5 V: n logiikkatasoja, se mahdollistaa saumattoman yhteensopivuuden eri järjestelmän jännitteiden kanssa eliminoimalla lisäjännitevaihteiden tarpeen.Tämä sopeutumiskyky tekee siitä hyvin soveltuvan sovelluksiin sekajänniteympäristöissä, mikä varmistaa laajan sovellettavuuden sulautettujen järjestelmien, teollisuusohjausten ja viestintäverkkojen välillä.

Olla System-ohjelmoitavuus (ISP): Yksi EPM7064STC100-7: n eduista on sen 5,0 V: n järjestelmän ohjelmoitavuus (ISP), jota helpotetaan IEEE: n std: n kautta.1149,1 JTAG -rajapinta.Tämä ominaisuus mahdollistaa ohjelmoinnin uudelleen ja modifioida logiikkatoimintoja ilman laitetta poistamatta tai fyysisesti poistamalla ylläpitoa, virheenkorjausta ja iteratiivista kehitystä.Internet -palveluntarjoajan ominaisuus vähentää seisokkeja ja parantaa laiteohjelmistopäivitysten joustavuutta, mikä tekee siitä korvaamattoman dynaamisille ja uudelleenkonfiguroitaville digitaalisille malleille.

EPM7064STC100-7 CAD-mallit

EPM7064STC100-7 -symboli

EPM7064STC100-7 Jalanjälki

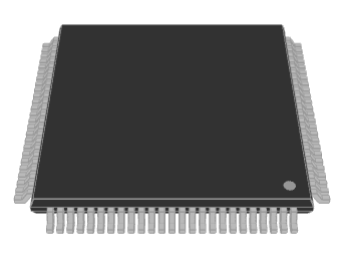

EPM7064STC100-7 3D-malli

EPM7064STC100-7 -lohkokaavio

Se EPM7064STC100-7 -lohkokaavio Näyttää kuinka sirun logiikkaelementit on kytketty ja ohjataan.Siinä on neljä logiikkajoukkoa (laboratoriot), merkitty A, B, C ja D, joista kukin sisältää 16 makrokellista.Nämä makrokellot suorittavat logiikkatoiminnot, ja ne yhdistävät ohjelmoitavan toisiinsa liittyvän taulukon (PIA), joka mahdollistaa signaalien joustavan reitityksen.Jokainen laboratorio on kytketty I/O -ohjauslohkoon, ja se käsittelee jopa 16 syöttö-/lähtötappia laboratoriota kohti.Kaavio näyttää myös globaalit ohjaussignaalit (GCLK1, GCLK2, OE1 ja GCLRN), jotka auttavat hallitsemaan sirun kello- ja palauttamistoimintoja.Jotkut logiikkaportit käsittelevät nämä signaalit ennen kuin ne saavuttavat järjestelmän eri osia.EPM7064STC100-7: n suunnittelu mahdollistaa sen käytön erilaisissa ohjelmoitavissa logiikkasovelluksissa, kuten valtion koneissa, osoitteen dekoodaamisessa ja muissa mukautetuissa digitaalisissa piireissä.Sen joustavat yhteydet varmistavat tehokkaan signaalin virtauksen ja luotettavan toiminnan.

EPM7064STC100-7 -määritykset

Tyyppi	Parametri
Valmistaja	Altera/intel
Sarja	Max® 7000s
Pakkaus	Tarjotin
Osien tila	Vanhentunut
Ohjelmoitava tyyppi	Ohjelmoitavissa olevassa järjestelmässä
Viiveaika tpd (1) max	7,5 ns
Jännitteen syöttö - sisäinen	4,75 V ~ 5,25 V
Logiikkaelementtien/lohkojen lukumäärä	4
Makrokellot	64
Porttien lukumäärä	1250
I/O: n lukumäärä	68
Käyttölämpötila	0 ° C ~ 70 ° C (TA)
Asennustyyppi	Pintakori
Paketti / kotelo	100-TQFP
Toimittajan laitepaketti	100-TQFP (14x14)
Perustuotteenumero	EPM7064

EPM7064STC100-7 System-ohjelmointi (ISP) -sekvenssi

EPM7064STC100-7, osa MAX 7000S CPLD -perhettä, seuraa kuuden vaiheen järjestelmän sisällä olevaa ohjelmointia (ISP) -sekvenssiä oikean kokoonpanon varmistamiseksi.Tämän prosessin avulla voit ohjelmoida laitteen poistamatta sitä piirilevystä.ISP -prosessiin sisältyy ohjeiden, osoitteiden ja datan siirtäminen TDI (testitiedot) PIN -koodin kautta samalla kun vastaat vastauksia TDO (testitiedot) PIN -koodin kautta.

Ensimmäinen vaihe, Anna ISP, varmistaa, että I/O -nastat siirtyvät sujuvasti käyttäjätilasta ISP -tilaan ja vaatii noin 1 ms.Tätä seuraa Tarkista henkilöllisyystodistus, missä laitteen piitunnus luetaan oikean kohteen vahvistamiseksi.Seuraavaksi Irtotavara Vaiheen siirtyminen poistoohjeissa ja soveltaa 100 ms: n poistopulssia, puhdistaen kaikki olemassa olevat tiedot EEPROM -soluissa.Se Ohjelmoida Vaihe seuraa, jos osoitteet ja tiedot siirretään peräkkäin laitteeseen, käyttämällä ohjelmointpulsseja EEPROM -solujen määrittämiseen.Jokainen osoite on ohjelmoitava erikseen, mikä tekee tästä vaiheen aikaa vievän laitteen EEPROM-solujen lukumäärästä.

Kun ohjelmointi on valmis, Vahvistaa Vaihe varmistaa, että tiedot on tallennettu oikein.Täällä luetut pulssit sovelletaan EEPROM -soluihin, ja haettuja tietoja verrataan odotettuihin arvoihin.Jos eroja löytyy, uudelleenohjelmointi voi olla tarpeen.Lopuksi, Poistua ISP: stä Vaihe varmistaa, että I/O -nastat siirtyvät takaisin käyttäjätilaan, mikä vaatii vielä 1ms.Kokonaisohjelmointi- tai varmennusaikaan vaikuttavat kaksi päätekijää: Pulssiaika, jota vaaditaan EEPROM -poistoon, ohjelmointiin ja lukutoimiin ja siirtymisaikaan, joka riippuu TCK: n (testikelloa) taajuudesta ja syklien lukumäärästä, jota tarvitaan ohjeiden, osoitteiden ja tietojen siirtämiseen.Koska erilaisilla ISP-kytkettyillä laitteilla on vaihteleva määrä EEPROM-soluja, sekä kiinteät että muuttuvat ajat ovat ainutlaatuisia jokaiselle laitteelle.ISP -kokonaisaika voidaan laskea TCK -taajuuden, kohdelaitteiden lukumäärän ja EEPROM -arkkitehtuurin funktiona.

EPM7064STC100-7 -sovellukset

Upotetut järjestelmät

EPM7064STC100-7 käytetään laajasti sulautettuissa järjestelmäsovelluksissa, joissa se toimii joustavana ohjelmoitavana logiikkaratkaisuna erilaisten oheislaitteiden hallitsemiseksi, signaalien käsittelemiseksi ja mukautettujen protokollien toteuttamiseksi.Sen kyky olla yhteydessä mikrokontrollereihin ja antureihin mahdollistaa järjestelmän suorituskyvyn optimoinnin säilyttäen samalla kompakti jalanjälki.Nopealla toiminnallaan ja alhaisella virrankulutuksellaan se on erinomainen valinta sulautettuihin sovelluksiin, jotka vaativat luotettavuutta ja tehokkuutta.

Digitaalinen signaalinkäsittely (DSP)

Digitaalisen signaalinkäsittelyssä EPM7064STC100-7 on rooli suodattimien, signaalin modulaation ja erilaisten matemaattisten toimintojen toteuttamisessa.Sen nopea kytkentänopeus ja alhainen etenemisviive tekevät siitä sopivan korkeataajuisten tietojenkäsittelytehtävien käsittelemiseen, mikä varmistaa signaalin muuntamisen ja manipuloinnin minimaalisen viivettä.Sitä käytetään yleisesti äänenkäsittelyssä, televiestinnässä ja tutkajärjestelmissä.

Tietoliikenne

EPM7064STC100-7 käytetään laajasti verkko- ja tietoliikennejärjestelmissä, koska se kykenee käsittelemään logiikkaintensiivisiä toimintoja, kuten tiedon reititys, puskurointi ja virheenkorjaus.Sen ohjelmoitavat I/O -ominaisuudet antavat sen mukautua erilaisiin viestintäprotokolliin, mikä tekee siitä arvokkaan komponentin Ethernet -kytkimissä, reitittimissä ja televiestintäinfrastruktuurissa.Sen tuki järjestelmän sisäiselle ohjelmoitavuudelle (ISP) mahdollistaa myös kenttäpäivitykset ja parantaa mukautuvuutta dynaamisissa verkkoympäristöissä.

Teollisuusautomaatio

Teollisuussovellukset vaativat korkeaa luotettavuutta, kestävyyttä ja vähäistä virrankulutusta, mikä tekee EPM7064STC100-7: stä ensisijaisen valinnan ohjelmoitaville logiikkaohjaimille (PLC), moottorin ohjausjärjestelmille ja automatisoiduille testauslaitteille.JTAG-pohjaisella järjestelmän ohjelmoitavuudella se tarjoaa kyvyn tarkentaa automaatioprosesseja ilman fyysistä poistamista tai uudelleensuunnittelua.Sen monipuolisuus jännitteen yhteensopivuudessa tekee siitä sopivan myös levittämiseen laajan valikoiman antureita ja toimilaitteita, joita käytetään teollisuusasetuksissa.

EPM7064STC100-7 Samankaltaiset osat

Olla EPM7064STC44-10N

Olla EPM7064STC100-6

Olla EPM7064STC100-10

EPM7064STC100-7 Edut

System-ohjelmoitavuus (ISP)

Yksi EPM7064STC100-7: n suurimmista eduista on sen kyky saada uudelleen ohjelmoida, kun se on edelleen asennettu järjestelmään.Tämä eliminoi tarpeen poistaa siru päivityksiä varten, vähentää huoltoaikaa ja parantaa tehokkuutta.Voit toteuttaa suunnittelumuutoksia keskeyttämättä tuotantoa, mikä tekee siitä kustannustehokkaan ratkaisun pitkäaikaisiin hankkeisiin.

Nopea suorituskyky

Laite tukee korkeaa sisäistä toimintataajuutta jopa 166,7 MHz: iin sallien nopean tietojenkäsittelyn ja vasteaikojen.Tämä tekee siitä ihanteellisen sovelluksille, jotka vaativat signaalinkäsittelyä, logiikan hallintaa ja nopeaa rajaamista, varmistamalla sileämmän ja luotettavamman järjestelmän toiminnan.

Monipuolinen I/O -tuki

EPM7064STC100-7 tarjoaa jopa 68 konfiguroivan I/O-nastan ja yhteensopivuuden useiden jännitteen (3,3 V, 5 V ja suvaitsevaisten vaihtoehtojen kanssa 2,5 V: lle, 3,3 V: lle ja 5 V: lle ja 5 V: lle.Se mahdollistaa saumattoman integroinnin erilaisiin piireihin ja tukee sekajänniteympäristöjä vähentäen yhteensopivuusongelmia muiden komponenttien kanssa.

Luotettava toiminta kaikissa ympäristöissä

Suunniteltu toimimaan lämpötila-alueella 0 ° C-70 ° C, EPM7064STC100-7 varmistaa yhdenmukaisen ja vakaan toiminnan monissa olosuhteissa.Tämä luotettavuus tekee siitä suositun valinnan sovelluksille, joissa vaaditaan ympäristövakautta, kuten teollisuusautomaatio, televiestintä ja sulautettujen ohjausjärjestelmien.

EPM7064STC100-7 -paketin PIN-Out-kaavio

EPM7064STC100-7 on CPLD (monimutkainen ohjelmoitava logiikkalaite) Alteran Max 7000S -sarjasta, joka on sijoitettu 100-nastaiseen ohuen neliön tasaiseen pakettiin (TQFP-100).Tämä pakettityyppi on suunniteltu pinta-asennussovelluksiin, mikä tarjoaa tasapainon korkean nastatiheyden ja kompaktin koon.Se pin-out-kaavio Seuraa vastapäivään numerointijärjestelmää, nasta 1 sijaitsee paketin vasemmassa yläkulmassa.Vastapäivään siirtyessä ensimmäiset 25 nastaa miehittävät vasemman puolen, nastat 26-50 on sijoitettu alareunaa pitkin, nastat 51 - 75 jatkavat oikeaa puolta ja nastat 76 - 100 jakautuvat yläreunaa pitkin.Se TQFP-100-paketti Ominaisuudet ohuet johdot, jotka ulottuvat ulospäin tasaisen, neliön rungon kaikilta neljiltä puolilta.Tämä malli parantaa pinta-asennuksen yhteensopivuutta säilyttäen samalla riittävän PIN-välineen helpon juottamisen ja kokoonpanon saavuttamiseksi.Lyijykorkeus (vierekkäisten nastajen välinen etäisyys) on tyypillisesti 0,5 mm, optimoimalla signaalin eheys ja minimoivat kokonaisjalanjäljen.

EPM7064STC100-7 Valmistaja

EPM7064STC100-7 on CPLD (monimutkainen ohjelmoitava logiikkalaite), jonka on alun perin kehittänyt Altera, puolijohdeyritys, joka tunnetaan ohjelmoitavista logiikkaratkaisuistaan.Vuonna 2015, Intel hankittu Altera integroimalla FPGA- ja CPLD -tuotelinjat Intelin ohjelmoitaviin ratkaisuihin (PSG).Siitä lähtien EPM7064STC100-7 on merkkinä Intelin alla, vaikka se on merkitty vanhentuneeksi.Valmistajana Intel ylläpitää Max® 7000S -sarjan CPLDS: n vanhoja tukea, mukaan lukien tämä malli, samalla kun se keskittyy vähitellen nykyaikaiseen FPGA: hon ja ohjelmoitaviin logiikkatekniikoihin.

Johtopäätös

EPM7064STC100-7 tuo yhteen monimutkaisia ​​toimintoja, nopeaa suorituskykyä ja helppoja päivityksiä yhdessä sirussa, mikä osoittaa sen arvon haastavissa digitaalisissa asetuksissa.Tämä opas on osoittanut, miten se toimii, mihin sitä käytetään ja miten se sopii erilaisiin elektronisiin järjestelmiin.Se auttaa tekemään laitteet toimimaan sujuvasti ja tehokkaasti osoittaen, että se on silti erittäin hyödyllinen monissa sovelluksissa.Tämä opas tarjoaa selkeän kuvan siitä, kuinka EPM7064STC100-7 voi auttaa parantamaan sähköisiä malleja ja järjestelmätoimintoja tehokkaasti.
