EP3C55F484C8N: Ominaisuudet, tekniset tiedot ja sovellukset

Kenttäohjelmoitavat porttijärjestelmät (FPGA) ovat tärkeitä joustavien ja erikoistuneiden sirujen suunnittelussa.Intelin sykloni® III FPGA -perheen EP3C55F484C8N on erottuva esimerkki tällaisesta tekniikasta.Siinä yhdistyvät vahva suorituskyky, vähäinen energiankäyttö ja kohtuuhintaisuus, mikä tekee siitä älykkään valinnan laajamittaisiin, budjettiystävällisiin projekteihin.Tämä opas tutkii EP3C55F484C8N: n ominaisuuksia, käyttöä ja asennusohjeita, jotka tarjoavat perusteellisen kuvan siitä, mikä tekee siitä tehokkaan erilaisten tekniikan tarpeisiin.

Luettelo

EP3C55F484C8N -kuvaus

Se EP3C55F484C8N on osa Intelin sykloni® III FPGA-perhettä, joka on suunniteltu tarjoamaan sekoitus toiminnallisuutta, alhaisen tehonkulutusta ja kustannustehokkuutta, mikä tekee siitä erittäin sopivan suuren määrän ja kustannusherkkien sovellusten kanssa.Tässä mallissa on 55 856 logiikkaelementtiä ja se toimii enimmäistaajuudella 472,5 MHz, joka sijaitsee 484-nastaisessa hienovallassa olevassa palloverkkoaryhmässä (FBGA).Se täyttää myös ympäristöystävälliset standardit, koska se on lyijytöntä ja ROHS-yhteensopivaa.

Tämä FPGA on suunniteltu käyttämällä TSMC: n pienitehoista prosessitekniikkaa piin ja ohjelmistojen parannuksiin, ja minimoi virrankulutuksen maksimoimalla suorituskyky, joka on ihanteellinen hankkeille, jotka vaativat tehokkaita käsittelyominaisuuksia.Sykloni® III -perheessä on kahta varianttia: tavanomainen sykloni III, joka keskittyy alhaisiin kustannuksiin ja voimaan, ja sykloni III LS, joka lisää vahvoja turvaominaisuuksia suojaamiseksi peukaloinnilta, käänteisestä tekniikalta ja kloonaamiselta.EP3C55F484C8N kuuluu standardisykloni III -luokkaan, mikä tarjoaa huomattavan suorituskyvyn pienellä teholla.

Jos haluat tehdä irtotavarana, EP3C55F484C8N on ehdottomasti huomion arvoinen.Se yhdistää edistyneet ominaisuudet ja täyttää tiukat voima- ja ympäristöstandardit, mikä tekee siitä standout -valinnan.

Tietojen tilaaminen:

Parametri	Arvo
Perheen allekirjoitus	EP3C (sykloni III)
Laitetyyppi	55
Pakettityyppi	F (Fineline Ball-Grid -ryhmä)
Nastaluku	484
Käyttölämpötila	C (kaupallinen: 0 ° C - 85 ° C)
Nopeusluokka	8 (nopein: 6 < 7 < 8)
Valinnainen jälkiliite	N (lyijytön laite)

EP3C55F484C8N CAD -mallit

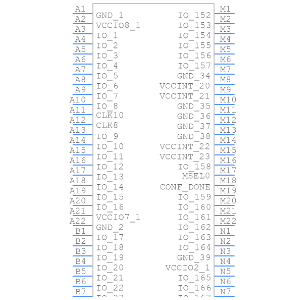

EP3C55F484C8N -symboli

EP3C55F484C8N Jalanjälki

EP3C55F484C8N 3D -malli

EP3C55F484C8N -tekniset tiedot

Tyyppi	Parametri
Valmistaja	Altera/intel
Sarja	Sykloni® III
Pakkaus	Tarjotin
Osien tila	Aktiivinen
Laboratorioiden lukumäärä	3491
Logiikkaelementtien/solujen lukumäärä	55856
RAM -bittiä	2396160
I/O: n lukumäärä	327
Jännite - Syöttö	1,15 V ~ 1,25 V
Asennustyyppi	Pintakori
Käyttölämpötila	0 ° C ~ 85 ° C (TJ)
Paketti / kotelo	484 bga
Toimittajan laitepaketti	484-FBGA (23x23)
Perustuotteenumero	EP3C55

EP3C55F484C8N -ominaisuudet

Logic -elementit: Laite sisältää 55 856 logiikkaelementtiä, mikä mahdollistaa monimutkaisten digitaalisten laskelmien ja logiikkatoimintojen, joten se sopii laajaan valikoimaan sovelluksia elektroniikasta teollisuusautomaatioon.

Sulautettu muisti: Siinä on 2 396 160 bittiä sulautettua muistia, mikä tarjoaa runsaasti tilaa tiedon tallentamiseen ja tehokkaaseen käsittelyyn ilman ulkoisten muistikomponenttien tarvetta.

I/O -nastajen lukumäärä: FPGA tarjoaa 327 syöttö-/lähtötapia, mikä mahdollistaa laajat yhteys- ja rajapintavaihtoehdot muihin komponentteihin järjestelmässä erittäin integroituihin elektronisiin malleihin.

Pakettityyppi: Tämä malli on saatavana 484-nastainen Fineline Ball-Grid Array (FBGA) -paketissa, joka tukee tiheää, kompaktilevyn suunnittelua ja parantaa laitteiston yleistä luotettavuutta ja suorituskykyä.

Käyttöjännite: Ep3C55F484C8N on suunniteltu pienitehoisiin sovelluksiin, jotka auttavat vähentämään järjestelmän yleistä virrankulutusta integroidun järjestelmän yleistä virrankulutusta.

Käyttölämpötila -alue: Funktionaalisella lämpötila -alueella välillä 0 ° C - 85 ° C, tämä FPGA voi toimia tehokkaasti useissa ympäristöolosuhteissa, mikä tekee siitä sopivan käyttöönottoon sekä kaupallisissa että teollisuusympäristöissä.

I/O -standardien tuki: Laite tukee useita I/O-standardeja, mukaan lukien LVTTL, LVCMOS, SSTL, HSTL, PCI ja PCI-X.Tämä ominaisuus varmistaa yhteensopivuuden laajan valikoiman olemassa olevien ja uusien tekniikoiden kanssa, mikä parantaa suunnittelun joustavuutta ja sopeutumiskykyä.

Vaiheen lukitut silmukot (PLLS): Ep3C55F484C8N on varustettu neljä vaiheittaisella silmukolla tarkat kellonhallinnan ja taajuussynteesin pitäen ajoituksen eheyttä nopeassa digitaalisessa piireissä.

Kuumapistoketuki: FPGA tukee kuuma-pistorasiasta, jolloin elektroniset komponentit voidaan vaihtaa tai lisätään ilman, että se tarvitsee järjestelmän virtaamiseksi.Tämä kyky on arvokas järjestelmille, jotka vaativat korkeaa saatavuutta ja minimaalisia seisokkeja.

EP3C55F484C8N -sovellukset

Keinotekoinen äly (AI): Tämä FPGA on ihanteellinen AI -sovelluksille, kuten koneoppimisalgoritmeille ja hermoverkon prosessoinnille sen korkean logiikan tiheyden ja huomattavan sulautetun muistin vuoksi, mikä mahdollistaa tehokkaiden datankäsittely- ja prosessointitehtävät.

5G -tekniikka: Laitetta käytetään 5G-infrastruktuurissa, mukaan lukien tukiasemat ja verkkolaitteet, joissa sen nopeaa prosessointiominaisuuksia tarvitaan korkean tiedonsiirtonopeuden ja alhaisen viiveen viestinnän käsittelemiseen.

Pilvipalvelu: Pilvipalveluympäristöissä EP3C55F484C8N parantaa suorituskykyä laitteiston kiihtyvyyden avulla parantaen prosessointinopeutta ja tehokkuutta monimutkaisissa laskelmissa.

Kulutuselektroniikka: Sen alhainen virrankulutus ja kustannustehokkuus tekevät siitä sopivan kuluttajalaitteille, kuten digitaalikameroille, pelikonsoleille ja kodin automaatiojärjestelmille, joissa tehokkuus ja kompakti integraatio ovat avainasemassa.

Langaton viestintä: FPGA tukee joukkoa I/O

Teollisuusautomaatio: Teollisuussektorilla tätä FPGA: ta käytetään automaatiojärjestelmissä, robotiikassa ja ohjausjärjestelmissä toiminnan johdonmukaisuuteen ja tarkkuuteen.

Esineiden Internet (IoT): Sen joustavuus ja vähäinen virrankulutus tekevät EP3C55F484C8N: stä sopivan IoT-laitteille, mukaan lukien älykkäät anturit ja verkottuneet laitteet, mikä helpottaa parannettua liitettävyyttä ja älykkäitä ominaisuuksia.

Lääkinnälliset laitteet: FPGA on hyödyllinen lääketieteellisissä laitteissa, etenkin kuvantamisessa ja diagnostiikassa, jossa sen prosessointiteho mahdollistaa korkean resoluution kuvantamisen ja tietojenkäsittelyn tarkan diagnostiikan varalta.

Ep3c55f484c8n samanlaiset osat

Olla EP3C55F780C6N

Olla EP3C40U484I7

Olla EP3C55F484i7

Kuinka käyttää EP3C55F484C8N?

Aloita tutustumalla EP3C55F484C8N: n ominaisuuksiin.Siinä on 55 856 logiikkaelementtiä, 260 muistilohkoa ja muita ominaisuuksia, kuten kertoimet ja PLLS.Näiden teknisten tietojen ymmärtäminen auttaa sinua suunnittelemaan tehokkaasti ja käyttämään FPGA: n resursseja oikein.Tarvitset Quartus II -ohjelmiston Inteliltä työskennelläksesi tämän FPGA: n parissa.Asenna se ja vie jonkin aikaa oppiaksesi sen erilaisia ​​ominaisuuksia suunnittelusi luomiseen ja ohjelmointiin.Voit aloittaa suunnittelusi VHDL: n tai Verilogin avulla, jotka ovat kieliä digitaalisten piirien kuvaamiseen, tai käyttää graafista lähestymistapaa Quartus II: n kaavioeditorin kanssa.Varmista, että mallisi sopii FPGA: n resurssirajoihin.Ennen kuin lataat mallisi FPGA: hon, simuloi sitä tarkistaaksesi virheet.Aloita toiminnallisella simulaatiolla varmistaaksesi, että se toimii oikein, tee sitten ajoitussimulaatio varmistaaksesi, että se toimii myös luotettavasti ajoitusrajoitteissa.

Määritä seuraavaksi malliesi sisäiset signaalit FPGA: n tietyille nastaille.Käytä Quartus II PIN -Planner -työkalua näiden tehtävien tekemiseen ottaen asettelu- ja signaalivaatimukset.Käännä suunnittelusi Quartus II: ssa syntetisoimaan koodisi, sovita malli FPGA -arkkitehtuuriin ja luo ohjelmointitiedoston, jota tarvitaan suunnittelun lataamiseen FPGA: lle.Voit nyt ohjelmoida FPGA: n menetelmillä, kuten JTAG tai Active Serial, ja työkalu, kuten fyysisen yhteyden USB-BLASTER.Valitse menetelmä, joka sopii parhaiten asetukseen.Kun olet ohjelmoitu, testaa järjestelmässäsi FPGA nähdäksesi, toimiiko se tarkoitettuna.Jos on ongelmia, käytä Quartus II: ssa saatavilla olevia virheenkorjaustyökaluja, kuten SignalTap II -logiikka -analysaattori, niiden löytämiseksi ja korjaamiseksi.Pidä yksityiskohtaiset tiedot suunnitteluprosessistasi ja päätöksistäsi.Testien palautteen perusteella saatat joutua säätämään ja parantamaan suunnittelua.

Ep3c55f484c8n edut

Alhainen virrankulutus

EP3C55F484C8N on suunniteltu käyttämällä TSMC: n pienitehoista prosessitekniikkaa, mikä vähentää laitteen virrankulutusta.Tämä tekee siitä ihanteellisen valinnan voimaherkälle sovelluksille, joissa alhaisen lämpöjalanjäljen ylläpitäminen on tärkeää.Tehokas virranhallinta laajentaa myös laitteen toiminnan pitkäikäisyyttä ja vähentää energiakustannuksia.

Korkea integraatiokyky

Tässä FPGA: lla on 55 856 logiikkaelementtiä, mikä mahdollistaa monimutkaisten toimintojen korkean tason integroinnin yhdessä sirussa.Tämä ominaisuus yksinkertaistaa järjestelmän suunnittelua ja parantaa luotettavuutta minimoimalla useiden erillisten komponenttien tarve, mikä johtaa kompaktioihin ja tehokkaampiin järjestelmäarkkitehtuureihin.

Joustavat I/O -standardit

EP3C55F484C8N tukee laajaa valikoimaa I/O-standardeja, mukaan lukien LVTTL, LVCMOS, SSTL, HSTL, PCI ja PCI-X.Tämä joustavuus varmistaa, että FPGA voi helposti liittyä erilaisiin digitaalisiin järjestelmiin ja oheislaitteisiin, mikä tekee siitä erittäin mukautuvan sekä uusiin ja vanhaan tekniikkaan.Tämä ominaisuus on hyödyllinen sekoitettujen teknologian ympäristöissä, joissa yhteentoimivuus on avainasemassa.

Suuren nopeuden lähetin-vastaanottimen linkkien tuki

Vaikka EP3C55F484C8N: n ydinmääritelmät eivät sisällä lähetinvastaanottimia, sykloni® III -perhe on suunniteltu helpottamaan nopean tiedonsiirtoa ja on yhteensopiva ulkoisten nopean lähetin-vastaanottimen linkkien kanssa.Tämä mahdollistaa FPGA: n käytön sovelluksissa, joissa vaaditaan nopeaa tiedon läpimenoa ja nopeaa viestintää, kuten tietokeskuksia ja televiestintälaitteita.

Kustannustehokas ratkaisu moniin sovelluksiin

EP3C55F484C8N tarjoaa kustannustehokkaan ratkaisun vaarantamatta suorituskykyä, mikä tekee siitä sopivan moniin sovelluksiin elektroniikasta teollisuusautomaatioon.Alhaisten kustannusten, korkean integraation ja alhaisen virrankulutuksen yhdistelmä vähentää järjestelmän kokonaiskustannuksia ja avaa uusia mahdollisuuksia, jotka toimivat tiukasti budjettirajoitteissa.

EP3C55F484C8N Valmistaja

Tietotekniikan iso nimi Intel laajensi tuotevalikoimaansa ostamalla Altera -nimisen yrityksen vuonna 2015. Tämä muutos toi kenttäohjelmoitavat porttijärjestelmät (FPGA) Intelin tarjouksiin, mikä paransi sen kykyä luoda monipuolisia ja voimakkaita siruja.Yksi Alteran tuotelinjoista, joita Intel nyt käyttää, on Cyclone® III -sarja, joka sisältää sirut, kuten EP3C55F484C8N.Nämä sirut on suunniteltu käyttämään vähemmän voimaa menettämättä suorituskykyä, mikä tekee niistä ihanteellisia käytettäväksi tehdaskoneissa, autojärjestelmissä ja jokapäiväisissä välineissä.Intel parantaa edelleen näitä siruja varmistaen, että ne vastaavat nykyaikaisten elektronisten laitteiden kasvavia tarpeita.Parannalla, kuinka nämä sirut säästävät energiaa ja käsittelemään tehtäviä, Intel auttaa edistyneempiä ja tehokkaampia laitteita.Tämä jatkuva parantaminen on tärkeä, koska se auttaa tekemään laitteista älykkäämpiä, tehdasoperaatioita automatisoituneempia ja autojärjestelmät turvallisempia ja reagoivampia.

Johtopäätös

EP3C55F484C8N -siru on ylin valinta monille teknologiasovelluksille, koska se on kustannus-, teho- ja toiminnallisuus tasapainossa.Se on täynnä hyödyllisiä ominaisuuksia, kuten paljon logiikkaelementtejä, runsaasti muistia ja joustavia tulo-/lähtövaihtoehtoja.Tämä FPGA on ihanteellinen kaikkeen AI: stä ja edistyneistä mobiiliverkoista älykkäisiin laitteisiin ja teollisuuskoneisiin.Tämä opas on osoittanut EP3C55F484C8N: n käytön tekniset yksityiskohdat ja hyödyt sekä käytännölliset vinkit siitä, miten tämä siru voidaan hyödyntää erilaisissa teknologiaympäristöissä.

Tietotarvikkeet PDF

EP3C55F484C8N Datarstateetit:

Sykloni III Family Yleiskatsaus.pdf

Sykloni III_Design Guidings.pdf

Virtuaalinen JTAG Megafuntion Guide.pdf
