EP1C4F324C7N FPGA: Tietotapa, ominaisuudet, ohjelmointi ja tekniset tiedot

Tämä opas koskee EP1C4F324C7N: tä, tyyppiä FPGA -sirua, jonka on valmistanut Intel.Se on hieno projekteille, jotka tarvitsevat vahvaa suorituskykyä, mutta myös on pysyttävä budjetin rajoissa.Tässä artikkelissa opit, mitä tämä siru voi tehdä, miten se toimii, missä sitä käytetään ja miten se ohjelmoidaan.Työskentelet sitten autojen, tehtaiden tai jopa kodin laitteiden elektroniikan parissa, tämä opas auttaa sinua ymmärtämään, miksi EP1C4F324C7N on älykäs ja joustava valinta.

Luettelo

EP1C4F324C7N Yleiskatsaus

Se EP1C4F324C7N on osa Intelin Cyclone® FPGA -sarjaa, joka on erityisesti suunniteltu kustannustehokkaisiin sovelluksiin, jotka vaativat hyvää suorituskyvyn tasapainoa ja alhaisia ​​kustannuksia.Tässä FPGA: lla on 4000 logiikkaelementtiä ja 400 logiikkajärjestelmälohkoa (laboratorioita), jotka tarjoavat vankat ominaisuudet kohtalaiseen monimutkaisuussuunnitelmaan.Se sisältää 76,5 kilobitia kokonais RAM -muistia ja tukee jopa 249 I/O -nastat, mikä tekee siitä erittäin monipuolisen erilaisille rajapintavaatimuksille.EP1C4F324C7N on toiminut 320 MHz: n taajuuksilla ja toimitusjännitealueella 1,425 V 1,575 V, ja se on varustettu käsittelemään vaativia sovelluksia.Se tukee laajaa valikoimaa I/O-standardeja, kuten LVTTL, LVCMOS, SSTL-2 ja SSTL-3, ja se on yhteensopiva ulkoisten muistityyppien, kuten DDR SDRAM, kanssa, mikä parantaa sen apuohjelmaa digitaalisen signaalinkäsittelyssä, sulautettujen tietojen ja automaatiojärjestelmien kanssa.

Jos haluat pitää toiminnot sujuvasti luotettavan tekniikan avulla, tämän FPGA: n irtotavarana tilauksen tekeminen voi varmistaa, että sinulla on saatavuus ja johdonmukaisuus, jota tarvitset projektiisi.

EP1C4F324C7N CAD -mallit

EP1C4F324C7N -symboli

Ep1c4f324c7n jalanjälki

EP1C4F324C7N 3D -malli

EP1C4F324C7N -ominaisuudet

Olla Logiikkaelementit: FPGA sisältää 4000 logiikkaelementtiä, jotka mahdollistavat monimutkaisten logiikkapiirien ja digitaalisten toimintojen toteuttamisen tehokkaasti.

Olla Logic -ryhmälohkot (laboratoriot): Se sisältää 400 laboratoriota, jotka ovat FPGA -arkkitehtuurin perustavanlaatuisia rakennuspalikoita, mikä helpottaa monipuolisten digitaalisten logiikan kokoonpanojen suunnittelua.

Olla RAM -bittiä: FPGA on varustettu 76,5 kilobittiä sulautettua RAM-muistia, mikä tarjoaa siru-muistiresursseja nopeaan tietojenkäsittelyyn ja tallennustilaan.

Olla I/O -nastajen lukumäärä: 249 käyttäjän konfiguroitavan I/O-nastan avulla EP1C4F324C7N tukee laajaa valikoimaa rajapintavaihtoehtoja, jotka on mukautettu erilaisiin signaalistandardeihin ja elektronisiin komponentteihin.

Olla Toimintataajuus: Se voi toimia jopa 320 MHz: n taajuuksilla, jolloin se voi käsitellä nopeaa laskennallisia tehtäviä ja prosesseja tehokkaasti.

Olla Toimitusjännite: Laite toimii syöttöjännitealueella 1,425 V - 1,575 V, varmistaen joustavan ja luotettavan virranhallinnan eri sovelluksissa.

Olla Vaiheittaiset silmukat (PLLS): Siinä on vaihekappaleelliset silmukot tarkkaan kellonhallintaan ajoitusherkkien sovellusten suhteen.

Olla Useiden I/O -standardien tuki: FPGA tukee useita I/O

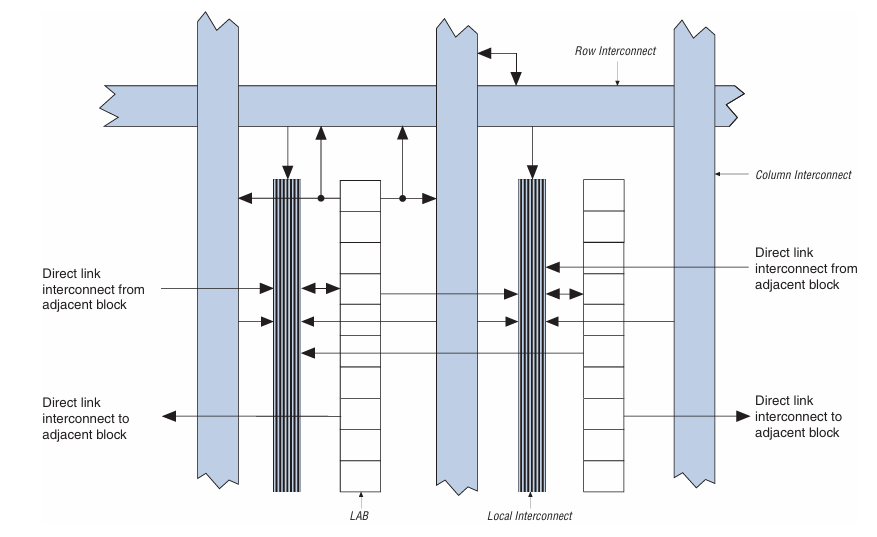

EP1C4F324C7N -lohkokaavio

Kaavio kuvaa FPGA: n yhdistämisrakennetta, erityisesti viittaamalla EP1C4F324C7N Laite Altera -syklonisarjasta.Tämän asettelun ytimessä ovat Logic -ryhmälohkot (Labs), jotka ovat pystysuoraan kohdistettuja moduuleja, jotka sisältävät logiikkaelementtien klustereita, jotka vastaavat käyttäjän logiikkatoimintojen toteuttamisesta.Jokainen laboratorio on kytketty naapurilaboratorioihin suoran linkin yhdistämisen kautta, mikä mahdollistaa nopean viestinnän ja minimoi signaalin etenemisen viivästykset.Nämä suorat linkit tarjoavat tehokkaan, paikallisen tiedonsiirron vierekkäisten logiikkalohkojen välillä kuluttamatta laajempia reititysresursseja.

Laboratorioiden ympäröivät ovat kaksi ensisijaista globaaleja yhteyksiä: rivin toisiinsa ja sarake yhdistää.Nämä leveät siniset viivat toimivat moottoriteinä, jolloin signaalit kulkevat FPGA -kankaan suurempien osien yli.Rivi -yhteydet kulkevat vaakasuoraan, kun taas pylväsyhteydet kulkevat pystysuunnassa.Ne helpottavat etäisten logiikkalohkojen ja rajapinnan välistä yhteyttä syöttö-/lähtöelementtien tai muiden sirun yli sijoitettujen funktionaalisten yksiköiden kanssa.

Paikallinen liitos sijaitsee laboratorioiden välillä ja toimii kytkentäkankaana, joka siltaa globaalit yhteydet laboratorioiden kanssa.Sen avulla logiikkalohkot voivat käyttää signaaleja sekä suorista että globaaleista yhteyksistä.Tämä reitityshierarkia, joka yhdistää suorat, paikalliset, rivi- ja sarakkeet, tarjoaa joustavan ja skaalautuvan lähestymistavan signaalin jakautumiseen, suorituskyvyn ja logiikan hyödyntämisen optimoimalla EP1C4F324C7N FPGA: ssa.

EP1C4F324C7N -tekniset tiedot

Tyyppi	Parametri
Valmistaja	Altera/intel
Sarja	Sykloni®
Pakkaus	Tarjotin
Osien tila	Vanhentunut
Laboratorioiden lukumäärä	400
Logiikkaelementtien/solujen lukumäärä	4000
RAM -bittiä	78 336
I/O: n lukumäärä	249
Jännite - Syöttö	1,425v ~ 1,575 V
Asennustyyppi	Pintakori
Käyttölämpötila	0 ° C ~ 85 ° C (TJ)
Paketti / kotelo	324 bga
Toimittajan laitepaketti	324-FBGA (19x19)
Perustuotteenumero	EP1C4

EP1C4F324C7N -sovellukset

Verkostolaitteet

EP1C4F324C7N on erittäin sopiva käytettäväksi verkkolaitteissa, kuten kytkimissä, reitittimissä ja modeemissa.Se auttaa hallitsemaan dataliikennettä tehokkaasti parantamalla läpimenoaloa ja vähentämällä viivettä korkean suorituskyvyn verkkotoimintojen ylläpitämiseksi.

Teollisuusautomaatio

Teollisuusautomaation alalla tätä FPGA: ta voidaan käyttää koneiden ja robottijärjestelmien hallintaan.Sen kyky käsitellä kompleksisia algoritmeja mahdollistaa nopeasti hallinnan ja seurannan, tuottavuuden ja turvallisuuden parantamisen valmistusympäristöissä.

Kulutuselektroniikka

EP1C4F324C7N löytää sovelluksia kulutuselektroniikasta, etenkin korkean resoluution näytöissä ja interaktiivisten rajapintojen hallinnassa laitteissa, kuten älytelevisioissa ja edistyneissä kodin automaatiojärjestelmissä.Sen vankat käsittelyominaisuudet varmistavat sujuvasti ja reagoivat kokemukset.

Autoteollisuusjärjestelmät

Autoteollisuussovelluksissa tämä FPGA myötävaikuttaa edistyneiden kuljettaja-avustusjärjestelmien (ADAS) ja ajoneuvojen sisäisten viihdejärjestelmien toiminnallisuuteen.Se tukee turvallisuuden ja viihdeominaisuuksien käsittelyä ja päätöksentekoa nykyaikaisissa ajoneuvoissa.

Ilmailu- ja puolustus

FPGA: ta sovelletaan myös ilmailu- ja puolustussektoreihin, joissa se hoitaa tutka- ja viestintäjärjestelmien signaali- ja kuvankäsittelytehtävät.Sen korkea luotettavuus ja kyky toimia äärimmäisissä olosuhteissa tekevät siitä ihanteellisen sotilas- ja ilmailu- ja avaruusteollisuuden sovelluksiin.

Ep1c4f324c7n samanlaiset osat

Olla EP1C4F324C8N

Olla Ep1c4f324i7n

Olla EP1C4F324C8

EP1C4F324C7N -ohjelmointivaiheet

1. Suunnittelun luominen: Aloita kirjoittamalla malli laitteistokuvauskieltä, kuten VHDL tai Verilog.Tämä koodi määrittelee laitteistojen toteutuksen loogisen rakenteen ja toiminnan.On tärkeää kääntää laitteistoidesi tarkasti HDL: ksi varmistaaksesi, että FPGA käyttäytyy odotetusti.Ennen kuin siirryt laitteistojen toteutukseen, simuloi HDL -koodi simulaatio -ohjelmistolla.Tämä vaihe testaa suunnittelusi logiikkaa ja toiminnallisuutta virtuaaliympäristössä, jolloin voit tunnistaa ja korjata virheet kehitysprosessin varhaisessa vaiheessa.

2. Kokoelma ja synteesi : Käytä Alteran Quartus II -ohjelmistoa HDL -koodin laatimiseen ja syntetisointiin.Kokoonpano kääntää HDL -laitteen verkkolistaksi, yleinen kuvaus FPGA -laitteistosta, joka kartoittaa suunnittelusi logiikkaelementeihin ja reititysresursseihin.Asennusprosessi, osa Quartus II: n työnkulkua, sisältää suunnittelun sijoittamisen ja reitityksen FPGA: n sisällä.Se optimoi logiikkaelementtien sijoittamisen ja yhteyksien reitityksen suorituskykyvaatimusten täyttämiseksi ja resurssien käytön minimoimiseksi.

3. PIN -asetus: Quartus II: n PIN -suunnittelija antaa sinun määrittää FPGA: n tietyt nastat HDL -koodissasi määritettyihin tuloihin ja lähtöihin.Oikea PIN -määritys on hyvä FPGA: n fyysiseen yhteyteen ja vuorovaikutukseen järjestelmän muiden laitteistokomponenttien kanssa.

4. Ajoitusanalyysi: Käytä Timequest -ajoitusanalysaattoria varmistaaksesi, että suunnittelusi täyttää ajoitusvaatimukset.Tämä työkalu tarkistaa asennus- ja pidätysajat sekä yleisen ajoituksen suorituskyvyn, mikä auttaa estämään esimerkiksi datan korruption ja järjestelmän epävakauden.

5. Ohjelmointitiedoston luominen: Kun muotoilu on koottu, syntetisoitu ja varmennettu ajoitusta varten, käytä Quartus II: n kokoonpanotyökalua ohjelmointitiedoston luomiseen.Tämä tiedosto, tyypillisesti .SOF (SRAM -objektitiedosto) tai .POF (ohjelmoitava objektitiedosto) laajennus, sisältää FPGA: n määritystiedot.

6. Laiteohjelmointi: Kytke FPGA-kortti tietokoneeseen JTAG-käyttöliittymällä, kuten USB-Blaster.Tätä käyttöliittymää käytetään ohjelmointitiedoston siirtämiseen tietokoneesta FPGA: lle.Avaa Quartus II -ohjelmoijan työkalu ladataksesi ja siirrä ohjelmointitiedosto FPGA: lle.Tämä vaihe määrittää FPGA: n suunnittelullasi, pääasiassa "ohjelmoinnin" laitteen suorittamiseksi haluttujen toimintojen suorittamiseksi.

7. Varmennus: Kun FPGA on ohjelmoitu, suorita funktionaalinen testaus varmistaaksesi, että FPGA toimii oikein suunnitteluvaatimusten mukaisesti.Tämä testaus voi sisältää testitapausten suorittamisen laboratorioympäristössä, rajapinnan toiminnan tarkistaminen ja FPGA: n vuorovaikutuksen varmistaminen oikein muiden laitteistokomponenttien kanssa.

Ep1c4f324c7n edut

Joustavuus ja uudelleenkonfigurointi

EP1C4F324C7N tarjoaa vertaansa vailla olevan joustavuuden verrattuna mikrokontrollereihin ja ASIC: iin, jotka on kiinnitetty niiden toimintaan valmistettuaan.Tämä FPGA voidaan ohjelmoida uudelleen sopeutumaan uusiin vaatimuksiin tai järjestelmän suunnittelun muutoksiin sovelluksissa, jotka kehittyvät ajan myötä.Tämä uudelleenkonfiguroitavuus mahdollistaa heidän järjestelmänsä päivittämisen korvaamatta laitteistoa, vähentäen sekä kustannuksia että kehitysaikaa.

Rinnakkaiskäsittelyominaisuudet

EP1C4F324C7N: n kyvyssä suorittaa useita toimintoja samanaikaisesti ympäristöissä, jotka vaativat korkean suorituskyvyn laskentaa.Tämä rinnakkaisprosessointikyky on etu perinteisiin mikrokontrollereihin nähden, jotka toimivat peräkkäin, mikä tekee FPGA: sta sopivamman intensiivisiin sovelluksiin, kuten digitaalisen signaalinkäsittelyyn, videonkäsittelyyn ja monimutkaisiin ohjausjärjestelmiin.

Mukautettu laitteiston toteutus

FPGA mahdollistaa mukautetun laitteistologiikan suunnittelun, joka on räätälöity erityisesti käyttäjän toimintatarpeisiin.Tämä tarkoittaa, että EP1C4F324C7N voidaan optimoida suorittamaan tiettyjä tehtäviä tehokkaammin kuin standardit prosessorit tai ASICS, mikä tarjoaa erinomaisen suorituskyvyn ja tehotehokkuuden erikoistuneille sovelluksille.

Kustannustehokkuus alhaisesta keski-volyymin tuotantoon

Hankkeille, joissa tuotantomäärät eivät perustele ASIC: n kehittämisen korkeita kustannuksia, EP1C4F324C7N on kustannustehokas vaihtoehto.Se tarjoaa räätälöityjen laitteistojen edut ilman ASIC-suunnitteluun ja valmistukseen tarvittavia huomattavia etukäteen sijoituksia, mikä tekee siitä ihanteellisen prototyyppeihin, pieniin ja keskisuuriin hankkeisiin tai erikoistuneisiin teollisuussovelluksiin.

Integraatio ja avaruustehokkuus

Kyky integroida useita toimintoja ja komponentteja yhdeksi FPGA-siruksi tekee EP1C4F324C7N: n erittäin arvokkaan avaruusrajoitetuissa sovelluksissa.Tämä integrointi johtaa pienempiin, kompakteisiin laitesuunnitteluun, hienoja kannettavissa elektroniikassa, autoteollisuudessa ja muissa tilanteissa, joissa tarvitaan avaruuden tehokkuutta.

Ep1c4f324c7n pakkausmitat

Olla Pakettityyppi: 324-nastainen hienovallaripalloruudukko (FBGA)

Olla Pakkauskoko (Pituus x leveys): 19 mm x 19 mm

Olla Enimmäiskorkeus: 3,5 mm

Olla Päätepiste: 1 mm

EP1C4F324C7N Valmistaja

EP1C4F324C7N on kenttäohjelmoitava porttijoukko (FPGA), jonka on valmistanut Intel, sen jälkeen, kun he ovat hankkineet Alteran.Osana Intelin Cyclone® -sarjaa tämä FPGA edustaa segmenttiä Intelin laajasta integroitujen teknologiaratkaisujen portfoliosta.Puolijohdeteollisuuden johtaja Intel integroi edistyneiden valmistustekniikat ja laajan tuen vankkajen FPGA -ratkaisujen tarjoamiseksi, mukaan lukien EP1C4F324C7N, joka sisältää monimutkaiset logiikkaominaisuudet kompakti muotokerroin.Tämä FPGA korostaa Intelin sitoutumista toimittamaan korkean suorituskyvyn laskentakomponentteja, jotka palvelevat erilaisia ​​teknisiä tarpeita.

Johtopäätös

EP1C4F324C7N FPGA kehittää mukautettuja ohjauslogiikkaa, rakentaa nopeaa viestintäjärjestelmiä tai prototyyppien erikoistuneiden digitaalisten toimintojen prototyyppien määrittämistä, optimaalisen suorituskyvyn, joustavuuden ja kustannusten tasapainon.Laajalla I/O-yhteensopivuudellaan, integroidulla muistilla ja tehokkaalla uudelleenkonfiguroitavuudellaan se tukee skaalautuvia ja avaruustehokkaita malleja monilla nykyaikaisissa sovelluksissa.Intelin alan johtavan tuen tukemana tämä FPGA on edelleen luotettava ja mukautuva ratkaisu vankan ohjelmoitavan logiikan etsimiseen sekä matalan että keskivallan käyttöönotossa.
