Kuivat juotosliitokset: niiden tunnistaminen, korjaaminen ja estäminen

Kuivat juotosliitokset voivat aiheuttaa heikkoja liitäntöjä ja epäluotettavaa piirien suorituskykyä piirilevyssäsi.Tässä artikkelissa opit, mikä on kuiva juotosliitos ja miten se eroaa oikeasta.Löydät myös yleiset syyt ja kuinka tunnistaa nämä ongelmat yksinkertaisilla tarkastus- ja testausmenetelmillä.Lisäksi näet, kuinka ne vaikuttavat piireihin ja kuinka voit korjata ja estää ne.

Katalogi

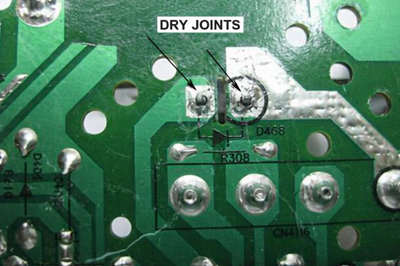

Kuva 1. Kuivat juotosliitokset piirilevyllä

Mikä on kuivajuoteliitos?

Kuiva juotosliitos on heikko sähköliitäntä, joka muodostuu, kun juote ei liity kunnolla komponenttijohtoon ja piirilevylevyyn.Sen sijaan, että muodostuisi sileä ja kiiltävä pinta, liitos näyttää tylsältä, karkealta tai epätasaiselta, mikä viittaa huonoon tarttumiseen.Tämän tyyppisestä liitoksesta puuttuu kunnollinen metallurginen sidos, mikä tekee siitä epäluotettavan pitkäaikaisessa käytössä.

Oikeassa juotosliitoksessa juote sulaa täysin, virtaa tasaisesti ja muodostaa vahvan mekaanisen ja sähköisen liitoksen pintojen välille.Kuiva juotosliitos ei kuitenkaan pysty saavuttamaan tätä täydellistä kastumista, mikä johtaa herkän linkin muodostumiseen.Se saattaa silti johtaa sähköä aluksi, mutta yhteys on epävakaa.Ajan myötä se voi helposti hajota stressin tai normaalin käytön aikana.

Kuivien juotosliitosten syyt

• Riittämätön lämpö juottamisen aikana

Kun juotosrauta ei saavuta oikeaa lämpötilaa, juotos ei voi sulaa ja valua kokonaan.Tämä estää oikean liitoksen tyynyn ja komponenttijohdon välillä.Tämän seurauksena liitoksesta muodostuu karkea ja rakeinen rakenne.Juotos voi asettua pinnalle tasaisen leviämisen sijaan.Tämä on yksi yleisimmistä syistä kuiviin juotosliitoksiin.

• Hapeutuminen tyynyillä tai lyijyillä

Hapettumista tapahtuu, kun metallipinnat altistuvat ilmalle ja kosteudelle ajan myötä.Hapetetut pinnat vastustavat juotosvirtausta, mikä vaikeuttaa oikean liitoksen muodostamista.Vaikka juotetta levitettäisiin, se ei välttämättä tartu hyvin saastuneeseen pintaan.Tämä johtaa heikkoihin ja epätäydellisiin niveliin.Puhtaat pinnat ovat tärkeitä tehokkaan juottamisen kannalta.

• Huono tai riittämätön virtauksen käyttö

Flux auttaa poistamaan hapettumista ja parantaa juotteen virtausta juotosprosessin aikana.Ilman riittävää juokstetta juote ei pysty kastelemaan pintoja kunnolla.Tämä johtaa epätasaiseen tai epätäydelliseen liimaukseen.Nivel voi näyttää tylsältä ja heikolta sileän ja kiiltävän sijaan.Oikea juoksutteen levitys on hyvä laadukkaille juotosliitoksille.

• Liikkuminen jäähdytyksen aikana

Jos komponentti tai piirilevy liikkuu juotteen jäähtyessä, liitos voi häiriintyä.Tämä estää juotteen jähmettymisen vakaaksi rakenteeksi.Seurauksena on halkeileva tai rakeinen liitos.Pienetkin tärinät voivat vaikuttaa liitoksen laatuun.Vakaa sijainti jäähdytyksen aikana on erittäin tärkeää.

• Likaantuneet pinnat

Pöly, öljy tai jäämät PCB-tyynyissä tai komponenttien johtimissa voivat estää juotteen oikean kiinnittymisen.Nämä epäpuhtaudet toimivat estoina juotteen ja metallipintojen välillä.Liimaus voi silti epäonnistua, vaikka lämpötila ja virtaus olisi oikea.Tämä johtaa heikkoihin ja epäluotettaviin niveliin.Puhtaus on avaintekijä juotoksen laadussa.

• Väärä juotostekniikka

Juotteen levittäminen suoraan raudan kärkeen liitoksen sijaan voi aiheuttaa huonoja tuloksia.Lämpö ei välttämättä siirry tasaisesti tyynyyn ja johtoon.Tämä johtaa epätäydelliseen sulamiseen ja huonoon sitoutumiseen.Väärät kulmat tai ajoitus voivat myös vaikuttaa nivelen muodostumiseen.Oikea tekniikka varmistaa tasaisen lämmön jakautumisen ja vahvat liitokset.

Kuinka tunnistaa kuivat juotosliitokset?

1. Silmämääräinen tarkastusmenetelmä

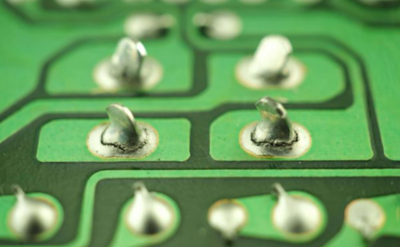

Kuva 2. Kuivajuoteliitos lähikuva

Silmämääräinen tarkastus on yleisin tapa tunnistaa kuiva juotosliitos.Paljaalla silmällä tai suurennuslasilla voit tutkia juotosliitoksen pintaa.Kuiva sauma näyttää tyypillisesti tylsältä, karkealta tai rakeiselta sileän ja kiiltävän sijaan.Saatat myös huomata halkeamia, epätasaisia ​​muotoja tai epätäydellistä peittoa johtimen ympärillä.Oikeaan liitokseen verrattuna juotos ei välttämättä leviä kokonaan tyynyn poikki.Kuvassa näkyvä esimerkki korostaa nämä näkyvät viat selvästi.

2. Resistanssin mittausmenetelmä

Resistanssimittaus auttaa havaitsemaan heikot sähköliitännät piirissä.Yleismittarilla voit mitata juotosliitoksen resistanssin.Hyvän juotosliitoksen tulee olla erittäin alhainen ja vakaa.Kuiva juotosliitos voi osoittaa korkeampia tai vaihtelevia vastusarvoja.Tämä osoittaa huonoa johtavuutta ja epätäydellistä sidosta.Toistuvat mittaukset voivat vahvistaa yhteyden epävakauden.

3. Jatkuvuuden testausmenetelmä (monimetritesti)

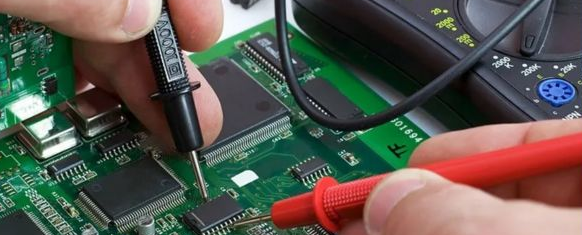

Kuva 3. Jatkuvuuden testaus piirilevyllä

Jatkuvuustesti tarkistaa, onko sähkötie valmis.Käytä yleismittaria jatkuvuustilassa, asetat anturit juotosliitoksen molemmille puolille.Kunnollinen liitos antaa tasaisen piippauksen tai signaalin.Kuivassa juotosliitoksessa voi esiintyä ajoittaista jatkuvuutta tai ei ollenkaan jatkuvuutta.Tämä osoittaa, että yhteys on heikko tai katkennut.Kuvassa näkyvä kokoonpano osoittaa, kuinka tämä testi yleensä suoritetaan.

4. Mekaaninen rasitustesti (heilutustesti)

Mekaanisessa rasitustestissä komponenttia liikutetaan tai heilutetaan varovasti samalla kun tarkkaillaan piirin käyttäytymistä.Hyvä juotosliitos pysyy vakaana, eikä pieni liike vaikuta siihen.Kuiva juotosliitos voi aiheuttaa ajoittaisia ​​signaaleja tai äkillisiä irtikytkoksia.Tämä johtuu siitä, että liitoksesta puuttuu vahva mekaaninen sidos.Varo vaurioittamasta levyä testauksen aikana.Tämä menetelmä on hyödyllinen piilotettujen tai epävakaiden yhteyksien havaitsemiseen.

Kuivien juotosliitosten vaikutukset piireihin

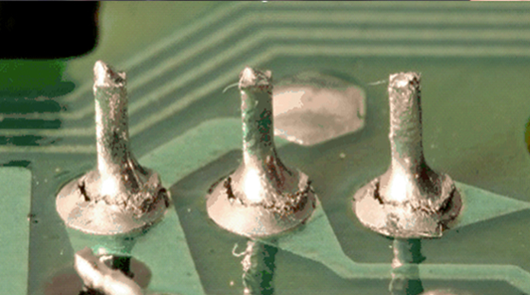

Kuva 4. Heikko juotosliitosrakenne

• Katkojaksoinen piiritoiminta

Kuivat juotosliitokset saavat usein signaalit kytkeytymään ja katkeamaan satunnaisesti.Tämä johtaa arvaamattomaan piirin käyttäytymiseen.Laitteet voivat joskus toimia ja joskus epäonnistua.Tämä tekee vianmäärityksen vaikeaksi.Satunnaiset viat ovat yksi yleisimmistä kuivien liitosten aiheuttamista ongelmista.

• Lisääntynyt sähkövastus

Kuiva liitos ei tarjoa kiinteää johtavaa reittiä.Tämä lisää vastusta liitoskohdassa.Suurempi vastus voi heikentää virtaa ja vaikuttaa suorituskykyyn.Se voi myös tuottaa ei-toivottua lämpöä.Ajan myötä tämä voi vahingoittaa lähellä olevia osia.

• Täydellinen piirivirhe

Kun nivel heikkenee, se saattaa lopulta lakata johtamasta sähköä.Tämä johtaa yhteyden täydelliseen katkeamiseen.Piirin tärkeät osat voivat lakata toimimasta.Tämä voi aiheuttaa järjestelmän sammumisen tai toimintahäiriön.Luotettavat liitännät tarvitaan vakaaseen toimintaan.

• Signaalin vääristymä tai kohina

Herkissä piireissä kuivat juotosliitokset voivat aiheuttaa kohinaa tai signaalin vääristymiä.Tämä vaikuttaa komponenttien väliseen viestintään.Datasignaalit voivat muuttua epävakaiksi tai vioittua.Tämä on erityisen hienoa korkeataajuisissa sovelluksissa.Tarkkaa signaalinsiirtoa varten tarvitaan puhtaat liitännät.

• Ylikuumeneminen liitäntäpisteissä

Huonot liitokset voivat aiheuttaa paikallista lämpöä vastuksen vuoksi.Tämä lämmön kertyminen voi rasittaa juotetta ja ympäröiviä materiaaleja.Ajan myötä se voi johtaa entisestään hajoamiseen.Vakavissa tapauksissa se voi vahingoittaa piirilevyä.Oikeat liitokset auttavat jakamaan lämmön tasaisesti.

• Lyhentynyt tuotteen käyttöikä

Kuivat juotosliitokset heikentävät elektroniikkalaitteiden yleistä luotettavuutta.Huonoilla liitoksilla yhdistetyt komponentit rikkoutuvat todennäköisemmin aikaisin.Tämä lyhentää tuotteen käyttöikää.Säännölliset korjaukset tai vaihdot saattavat olla tarpeen.Laadukas juotos lisää kestävyyttä.

Kuinka korjata kuivajuoteliitos?

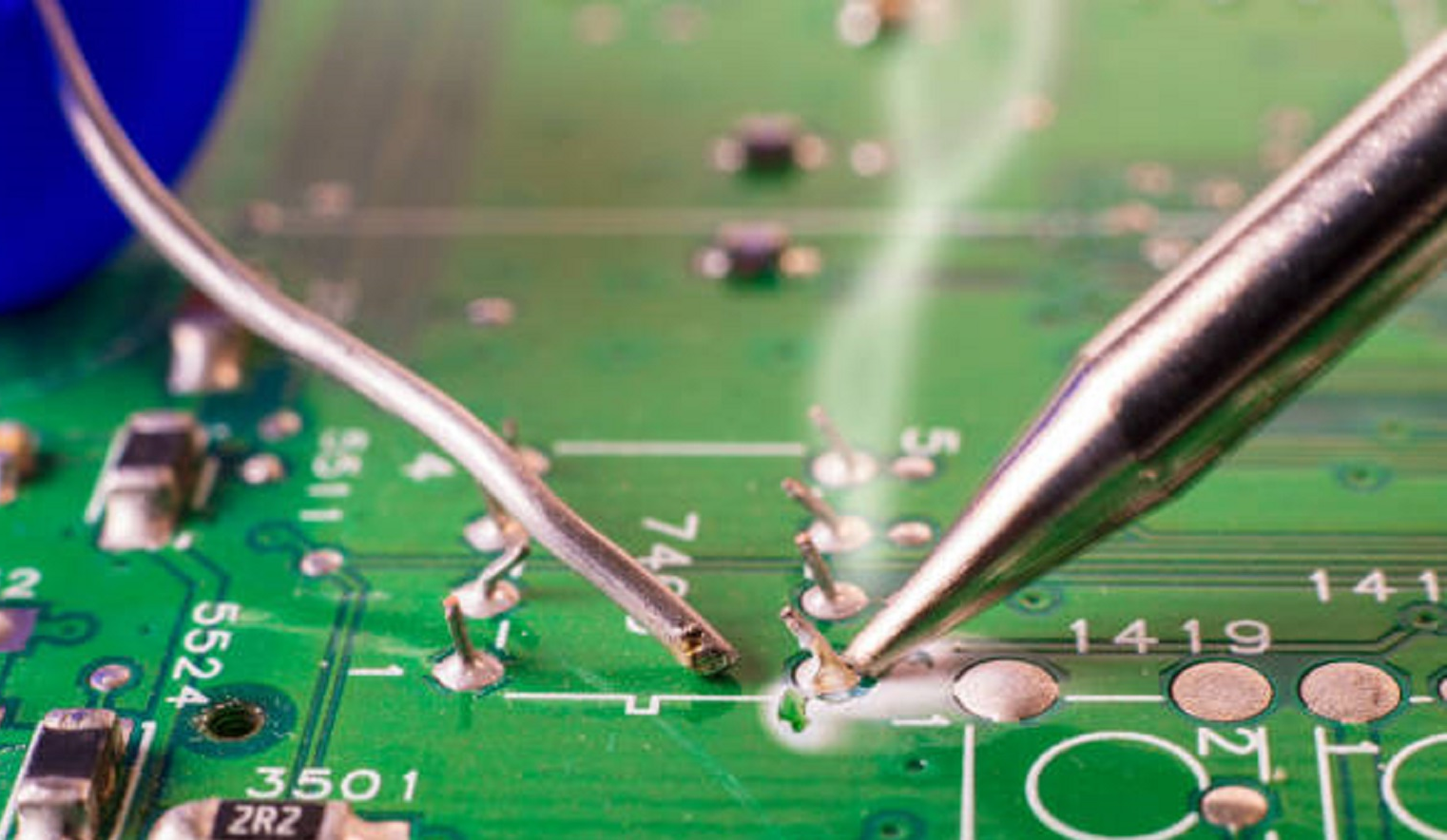

Kuva 5. Uudelleenjuottoprosessi

• Tarkasta viallinen liitos

Aloita tunnistamalla kuivan juotosliitoksen tarkka sijainti.Käytä visuaalista tarkastusta tai testausmenetelmiä ongelman vahvistamiseksi.Varmista, että piirilevy on sammutettu ennen kuin aloitat työskentelyn.Oikea tunnistus varmistaa tarkan korjauksen.Tämä vaihe välttää tarpeettoman uudelleentyöskentelyn.

• Lämmitä liitos kunnolla

Käytä oikeaan lämpötilaan säädettyä juotoskolvia.Kiinnitä kärki sekä pehmusteeseen että komponenttijohtoon.Tämä takaa tasaisen lämmön jakautumisen.Odota, kunnes vanha juote sulaa kokonaan.Oikea lämmitys on avainasemassa liitoksen kiinnittämisessä.

• Poista vanha juote (tarvittaessa)

Jos olemassa oleva juote on likainen tai epätasainen, poista se juotteenpoistopumpulla tai sydämen sydämellä.Tämä luo puhtaan pinnan uudelle juotteelle.Vanhan materiaalin poistaminen parantaa liimauksen laatua.Se myös estää vikoja toistumasta.Puhdas valmistelu johtaa parempiin tuloksiin.

• Levitä Fresh Solder with Flux

Lisää pieni määrä tuoretta juotetta samalla kun lämmität liitosta.Varmista, että juote virtaa tasaisesti johdon ja tyynyn ympäri.Flux auttaa parantamaan kostutusta ja tarttuvuutta.Liitoksen tulee muodostaa kiiltävä ja sileä pinta.Vältä liiallisen juotteen käyttöä.

• Anna oikea jäähdytys

Juottamisen jälkeen poista lämpö ja anna liitoksen jäähtyä luonnollisesti.Älä siirrä komponenttia tänä aikana.Liike voi luoda toisen heikon nivelen.Jäähtymisen tulee olla tasaista ja häiriötöntä.Tämä varmistaa vahvan ja vakaan yhteyden.

• Tarkista korjattu liitos

Tarkista lopuksi uusi liitos silmämääräisesti ja sähköisesti.Varmista, että se on sileä, kiiltävä ja hyvin muotoiltu.Testaa jatkuvuus ja kestävyys tarvittaessa.Varmista, että yhteys on vakaa.Asianmukainen tarkastus varmistaa onnistuneen korjauksen.

Kuinka ehkäistä juotosliitosten kuivuminen?

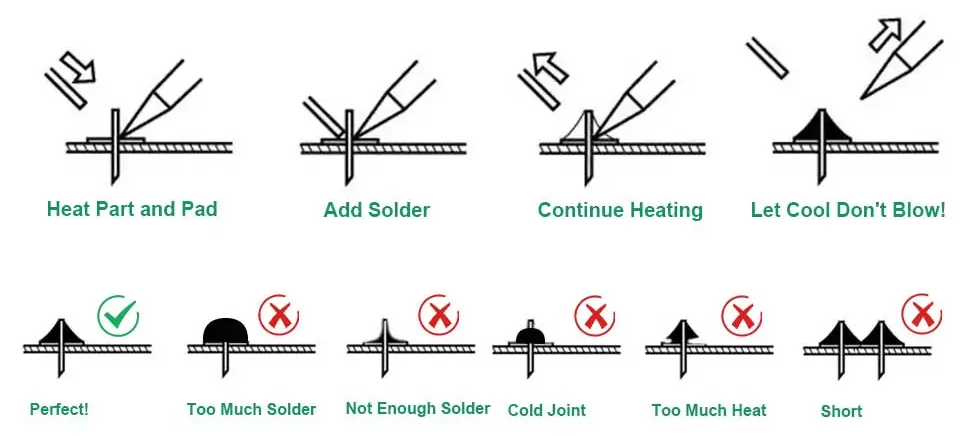

Kuva 6. Oikea juotostekniikkaopas

1. Lämmitä sekä tyynyä että lyijyä tasaisesti

Kiinnitä aina juotoskolvi sekä tyynyyn että komponenttijohtoon.Tämä takaa tasaisen lämmityksen.Jopa lämpö mahdollistaa juotteen virtauksen kunnolla.Epätasainen lämmitys johtaa heikkoihin liitoksiin.Oikea tekniikka parantaa liimauksen laatua.

2. Käytä oikeaa määrää juotetta

Lisää juotetta vain sen verran, että liitos peittyy tasaisesti.Liian vähän juotetta voi luoda heikkoja liitoksia.Liian paljon juotetta voi aiheuttaa siltoja tai vikoja.Tavoitteena on puhdas, kovera muoto.Tasapainoinen sovellus varmistaa luotettavuuden.

3. Levitä Fluxia oikein

Flux poistaa hapettumisen ja helpottaa juotteen virtausta.Käytä juottamisen aikana aina riittävää juokstetta.Tämä parantaa kostumista ja tarttuvuutta.Se vähentää myös vikojen riskiä.Puhtaita ja aktiivisia pintoja tarvitaan.

4. Pidä pinnat puhtaina

Varmista, että PCB-tyynyt ja komponenttien johdot ovat puhtaat liasta, öljystä ja hapettumista.Puhtaat pinnat mahdollistavat paremman juotosliitoksen.Epäpuhtaudet voivat estää oikean kiinnittymisen.Säännöllinen puhdistus parantaa juotoksen laatua.Valmistautuminen on avain menestykseen.

5. Vältä liikettä jäähdytyksen aikana

Älä häiritse liitosta sen jäähtyessä.Liike voi heikentää yhteyttä.Vakaa sijainti varmistaa oikean jähmettymisen.Pienetkin tärinät voivat aiheuttaa vikoja.Anna liitoksen jäähtyä luonnollisesti.

6. Ylläpidä asianmukaista lämpötilan säätöä

Käytä juotoskolvia, jonka lämpötila-asetukset ovat säädetyt.Liian alhainen lämpötila estää oikean sulamisen.Liian korkea lämpötila voi vahingoittaa osia.Oikea valikoima takaa optimaalisen tuloksen.Lämpötilan hallinta on tärkeää johdonmukaisuuden kannalta.

Kuiva juotosliitos vs. kylmäjuoteliitos

Ominaisuudet	Kuiva juotosliitos	Kylmä juote Yhteinen
Määritelmä	Heikko sidos koska juote ei tarttunut kunnolla	Nivel muodostuu, kun juote jäähtyy liian nopeasti
Ulkonäkö	Tylsä, karkea, epätasainen pinta	Tylsää, joskus halkeilevan tai himmeän ulkonäön
Pintarakenne	Rakeinen ja epätasainen	Tasaista mutta hauras
Pääsyy	Likainen pinta, hapettumista tai virtauksen puutetta	Matala lämpö tai lämmön poistaminen liian aikaisin
Juotosvirtaus	Juotos leviää huonosti	Juotos ei sulaa tai virtaa kokonaan
Sähkö Johtavuus	Korkea tai epävakaa vastus	Yhteys voi lakkaa yhtäkkiä toimimasta
Mekaaninen Vahvuus	Heikko ja helppo tauko	Hauras ja halkeilee helposti
Muodostumisen ajoitus	Tapahtuu aikana huono sidos	Tapahtuu paaston aikana jäähdytys
Visuaaliset viat	Epätasainen muoto, huono kattavuus	Halkeamia tai tylsiä huurreinen pinta
Luotettavuus	Matala, pahenee ajan myötä	Erittäin alhainen, toukokuu epäonnistua yhtäkkiä
Resistanssitaso	Korkeampi kuin normaali (noin > 0,1 ohm)	Vaihtelee tai muuttuu avoimeksi piiriksi
Yleistä Esiintyminen	Likaiset tyynyt tai huono virtauksen käyttö	Matala juotos lämpötila
Korjausmenetelmä	Kuumenna uudelleen ja lisää virtaus	Lämmitä uudelleen kanssa oikea lämpötila
Havaitsemismenetelmä	Silmämääräinen tarkastus ja vastustustesti	Silmämääräinen tarkastus ja heilutustesti
Vaikutus Piiri	Aiheuttaa epävakautta tai ajoittaista toimintaa	Aiheuttaa äkillistä yhteyden katkeaminen tai vika

Johtopäätös

Kuivat juotosliitokset syntyvät, kun juotos ei liity kunnolla, mikä johtaa epävakaisiin liitäntöihin ja mahdollisiin piirivirheisiin.Ne voidaan löytää yksinkertaisilla tarkastus- ja testausmenetelmillä.Niiden kiinnitys vaatii asianmukaista lämmitystä, puhtaita pintoja ja oikeat juotosvaiheet.Hyvien juotoskäytäntöjen käyttö auttaa luomaan vahvoja liitoksia ja parantaa elektronisten laitteiden luotettavuutta.
