Digitaalinen vaiheittainen silmukka (DPLL): suunnittelu, komponentit ja toiminnot

Tämä opas tutkii digitaalista vaiheittaista silmukkaa (DPLL), joka on keskeinen osa moderneja digitaalisia piirejä, jotka tunnetaan tarkkuudestaan ​​ja luotettavuudestaan.DPLL: llä on merkitys tehtävissä, kuten modulaatio, demodulointi ja synkronointi eri toimialoilla.Hajottamalla komponentit ja miten se toimii, tämä artikkeli korostaa DPLL: n suunnittelua, toimintoja ja etuja perinteisiin analogisiin järjestelmiin verrattuna.

Luettelo

Laitteiden tutkiminen

Digitaalinen vaihe-lukittu silmukka (DPLL) on olennainen elementti nykyaikaisessa tekniikassa, jota ohjaavat läpimurtot digitaalisessa piiritekniikassa.Sen monipuolisia sovelluksia ovat modulaatio, demodulaatio, taajuussynteesi, FM -stereodekoodaus, synkronointiväriset alakannalliset ja kuvankäsittely.Nämä laitteet loistavat niiden luotettavuuden, kompaktiuden ja kustannustehokkuuden suhteen, mikä ylittää tehokkaasti analogisten faasi-lukittujen silmukoiden luontaiset haitat, kuten tasavirta-ajautuminen, laitteen kyllästyminen ja alttius tehon ja lämpötilan vaihteluille.Diskreettien näytteiden hallintakyky vaikuttaa tehokkaasti laajalle levinneeseen käyttöönottoon.Ainutlaatuisesti vaihesiirtolaite toimii vaiheen palautteenhallintajärjestelmänä, ja DPLL on osoittautunut parempaan hyödyntämällä erillisiä digitaalisia signaaleja virheiden hallitsemiseksi jatkuvien analogisten jännitteiden sijasta, mikä johtaa kuvaukseen all-digitaalisten vaihemäisten silmukoiden (DPLLS).

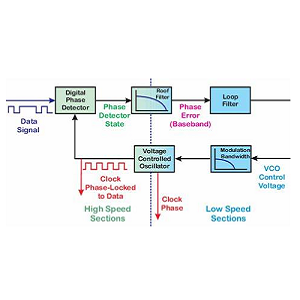

DPLL koostuu komponenteista: faasin referenssien poistopiiri, kideskillaattori, taajuuden jakaja, vaihekertailu ja pulssin kompensointiportti.Taajuusjakajan lähtö kohdistuu haluttuun taajuuteen, kun vaihekertailija tarkastaa tarkkaan vertailusignaalin.Jos havaitaan korkeampaa paikallista taajuutta, pulssit poistetaan strategisesti taajuuden vähentämiseksi, kun taas taajuus on riittämätön, pulssit lisätään synkronoinnin hienosäätöön.Vahva DPLL käsittää digitaalisen vaiheen ilmaisimen (DPD), digitaalisen silmukan suodattimen (DLF) ja digitaalisen jännitteen ohjaaman oskillaattorin (DCO).Vuosien kokeilu ja sovellukset ovat johtaneet insinööreihin paljastamaan DPLL: ien laajat ominaisuudet eri teollisuusaloilla tarjoamalla perusteellisia käsityksiä niiden toiminnasta ja hienostumisesta.

Digitaalisen vaiheen ilmaisin (DPD)

DPLL: n avainkomponentti on digitaalisen vaiheen ilmaisin, joka tunnetaan myös nimellä näytteenottofaasin ilmaisin, tulosignaalin vaiheen vertaamiseksi jännitteenohjatun oskillaattorin lähtöä.Tuloksena oleva lähtöjännite, joka heijastaa vaihe -eroa, ohjaa silmukan säätöprosesseja.Digitaalisen vaiheen ilmaisimia on erityyppisiä: nolla ylitys-, flip-flop-, lyijy- ja Nyquist-nopeuden näytteenottoilmaisimet.

Digitaalinen silmukan suodatin (DLF)

Digitaalisen silmukan suodattimella on merkitys melun vähentämisessä ja silmukan vasteajan parantamisessa.Sen toiminta korjaavana elementtinä on merkittävä, ja toistaa sen analogisten vastineiden velvollisuuden.Digitaalisen suodatinrakenteen tarkoituksellinen suunnittelu ja valinta ovat tärkeitä DPLL: n valtuuttamisessa suorituskykytavoitteiden saavuttamiseksi.

Digitaalinen jänniteohjattu oskillaattori (DCO)

Digitaalinen jänniteohjattu oskillaattori, jota joskus kutsutaan digitaaliseksi kelloksi, toimii samalla tavalla kuin analoginen VCO, tuottaen lähtö pulssien sekvenssinä.DLF hallitsee näiden pulssien ajoitusta lähettämällä säätösignaaleja, mikä vaikuttaa myöhempiin näytteenottojaksoon suhteessa aikaisempiin muutoksiin.Tämä iteratiivinen palautesilmukka on hienostunut sekä empiiristen tutkimusten että teoreettisten parannusten avulla perustamalla perustan lukemattomia nykyaikaisia ​​sovelluksia.

Digitaaliset vaiheittaiset silmukkatoiminnot

Digitaalisessa vaiheen lukittuissa silmukassa käydään perusteellista prosessia, joka on suunniteltu saavuttamaan taajuuksien huolellinen synkronointi:

Signaalin vertailun dynamiikka

Aluksi tulosignaalit ja paikalliset oskillaattorisignaalit, jotka on käsitteellistetty siniksi ja kosiniksi, syöttävät arviointivaihetta digitaalisen vaiheen ilmaisimessa.Ilmaisin tuottaa lähtöjännitteen, joka heijastaa näiden signaalien välistä vaiheeroa.Tämä vaiheen vertailu on samanlainen kuin soittimen virittämisprosessi, joka vaatii säätöjä symmetrian ja tarkkuuden harmonisen tasapainon ylläpitämiseksi.

Taajuuden säätöprosessi

Myöhemmin digitaalinen silmukan suodatin astuu sisään taitavasti puhdistamaan ilmaisimen korkean taajuuden kohinan lähtö.Tämä kiillotettu signaali säätää DCO: n (digitaalisesti ohjattu oskillaattori) tulojännite, joka vaikuttaa hienovaraisesti paikallisen oskillaattorin taajuuteen.Käsittelemällä mahdollisia taajuuden epäsuhteita, järjestelmä hyödyntää alhaisen pääsyn suodatinta, joka antaa DCO: lle mahdollisuuden siirtyä kohti kohdistusta.Tämä adaptiivinen mekanismi heijastaa jatkuvaa valppautta, joka löytyy monimutkaisissa ympäristöissä, kuten lennonhallinnassa, jossa ikuinen hienosäätö varmistaa saumattomat toiminnot.

Synkronoinnin saavutus ja ylläpito

Kun paikallinen oskillaattorisignaali kohdistuu sisääntulotaajuuden kanssa, vaiheero säilyttää, tuottaen yhdenmukaisen tasavirtalähtöä sekä vaihedetektorista että silmukan suodattimesta.Stabiloimalla taajuutensa DCO johtaa silmukan synkronoituun "lukittuun tilaan".Tämä tasapaino todistaa silmukan soveltuvuutta johdonmukaisuuteen, muistuttaen jatkuvaa synkronointia vaativien energiaverkkojen vakaata toiminnallisuutta kaaoksen välttämiseksi.Tämän menettelyn yksityiskohtainen eteneminen korostaa digitaalisen vaiheen lukitun silmukan roolia teknologisissa järjestelmissä, jotka ovat taitavia saavuttamaan synkronoinnin muuttuvien olosuhteiden keskellä.
