Kompakti kapasitanssin mittauspiirin kehittäminen PS021 -sirun kanssa

Kapasitiiviset anturit ovat mullistaneet tarkkojen mittausten kentän muuttamalla kapasitanssin hienovaraiset muutokset toimiviksi tietoiksi.Niiden monipuolisuus yhdistettynä poikkeukselliseen resoluutioon ja lämpötilan stabiilisuuteen on tehnyt heistä tarvittavat eri toimialat.Kapasitanssiarvojen mittaaminen alle 10 PF: llä on kuitenkin merkittäviä haasteita johtuen kulku- ja loiskapasitansseista, jotka vaativat edistyneitä piirimalleja parannetulla herkkyydellä ja dynaamisella alueella.Tämä artikkeli kaivaa ACAM: n innovatiivista PS021-sirua, huippuluokan ratkaisua, joka määrittelee kapasitanssimittauksen uudelleen digitaaliseen muuntamiseen, tarjoamalla vertaansa vailla olevaa tarkkuutta, tehokkuutta ja sopeutumiskykyä erilaisissa anturisovelluksissa.

Luettelo

Kapasitanssin mittausmoduuli

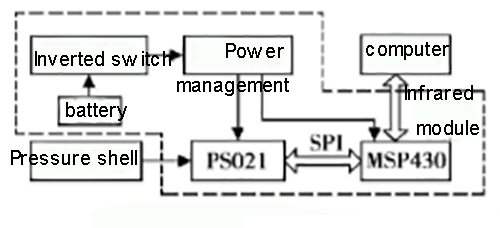

Mikrokapasitanssimittausmoduuli on kompakti ja hienostunut laite, joka on suunniteltu tarkkaan kapasitanssimittaukseen.Sen ensisijaisiin komponentteihin kuuluvat paineenkestävä kotelo, virranhallintapiiri, PS021-siru ja mikrokontrolleriyksikkö (MCU).Yhdessä nämä osat helpottavat tarkkaa tiedonkeruuta ja käsittelyä.

Moduuli toimii ytimessä muuttamalla minuutin kapasitanssi 16-bittiseksi digitaaliseksi lähtöksi PS021-sirun ansiosta.MSP430 MCU: lla on kriittinen rooli näiden tietojen hallinnassa SPI -käyttöliittymän kautta, tallentamalla sen flash -muistiin.Käsiteltyään tiedot lähetetään tietokoneelle infrapunaviestintämoduulin kautta.Lopulliset tulokset näytetään graafisesti Visual Basic 6.0 -ohjelmistolla, joka tarjoaa saatavilla olevan käyttöliittymän seurantaa varten.

Tehonhallintajärjestelmä varmistaa energiatehokkuuden toimittamalla tehoa sekä MSP430 MCU: lle että PS021-sirulle aikavaliotulla tavalla.Tämä varmistaa optimaalisen suorituskyvyn ja minimoimalla virrankulutuksen, mikä tekee moduulista sekä luotettavan että tehokkaan.

PS021 -sirun keskeiset ominaisuudet

PS021 -siru on mittausmoduulin teknologinen runkoruunta.Se käyttää edistynyttä digitaalimuuntimen (TDC) tekniikkaa erittäin pienen virrankulutuksen ja tarkkaan mittausten tuottamiseksi.Tämä huippuluokan malli tekee PS021-sirusta erittäin monipuolisen eri sovelluksille, mukaan lukien paineanturit, kiihtyvyysanturit ja rakojen mittaukset.Joitakin sen merkittävimmistä ominaisuuksista ovat:

Joustava digitaalinen mittausominaisuus: Se tukee laajaa mittausaluetta, jonka tarkkuus on jopa 22 bittiä, mikä mahdollistaa yksityiskohtaiset ja tarkat lukemat.

SPI-yhteensopiva viestintä: siru yhdistyy helposti mikrokontrollereihin tai DSP: iin SPI-rajapinnan kautta varmistaen sileän tiedonsiirron.

Parasiittisen kapasitanssin kompensointi: Sisäänrakennettu piiri kompensoi loisvaikutuksia, mikä parantaa mittauksen kokonaisluotettavuutta.

Integroitu lämpötilan mittausportti: Tämä ominaisuus mahdollistaa lämpötilan tiedonkeruun, joka on vakava lämpötilaherkälle ympäristölle.

Mittausperiaatteet ja toiminta

Moduulin mittausprosessi juurtuu tarkkoihin elektronisiin periaatteisiin varmistaen tarkkuuden jokaisessa vaiheessa.Näin se toimii:

Kondensaattorin kokoonpano: Tunnistuskondensaattori (CSENSOR) on kytketty vertailukondensaattoriin (CREF) vastuksen kautta muodostaen alhaisen pääsyn suodattimen.

Syklinen lataus ja purkautuminen: Analogikytkimen avulla PS021 -siru vuorottelee kondensaattorien lataamisen ja purkamisen välillä.Nämä syklit on suunniteltu tasa-arvoisina aikoina, mikä varmistaa yhdenmukaisen toiminnan.

PS021-sirun korkean tarkkuuden TDC mittaa ajan kondensaattorien stabiloitumisen kuluessa purkautumisen aikana.

• Vertailukondensaattorin purkausaika on määritelty τ1 = RCREF.

• Anturikondensaattorin purkausaika määritetään τ2 = RCSensoriksi.

• Näiden purkausaikojen suhdetta (τ2/τ1 = csensor/cref) käytetään anturin kapasitanssin laskemiseen.

PS021-siru kääntää tämän suhteen 16-bittiseksi digitaaliseksi lähtöksi, jonka MCU käsittelee ja tallentaa.

Tämä mittausjakso toistuu jatkuvasti, mikä mahdollistaa kapasitanssimuutosten todellisen seurannan.

Kapasitanssivaihtelun (ΔC) ja vastaavan purkausaikavaihdon (ΔT) välinen suhde on esitetty.Kaavio havainnollistaa kondensaattorien varauskorjauskäyrien ajoituksen muutoksia, joissa jopa nanosekunnin tason erot ajoituksessa heijastavat hienovaraisia ​​kapasitanssimuutoksia.Tämä tarkkuus antaa moduulille havaita erittäin herkät variaatiot anturiympäristössä.

Integroitu piirisuunnittelu järjestelmille

Järjestelmän suunnittelu

Pyrkiessään parantamaan energiatehokkuutta, järjestelmä ottaa käyttöön ainutlaatuisen strategian: se liukuu pienitehoiseen tilaan aloittamisen jälkeen vain heräämällä ulkoisen liipaisimen havaitsemisen jälkeen.Kun tällainen hetki syntyy, se tulee aktiivisesti mukana kapasitanssien heijastavien tietojen keräämiseen ja säilyttämiseen.Nämä tiedot tallennetaan ahkerasti flash -muistissa sekä edeltävänä että sen jälkeen.Tämän elektroniikan laajasti tunnustetun menetelmän tavoitteena on säästää energiaa omistamalla operatiivista toimintaa vain, kun tilanne vaatii sitä.Käyttämällä tätä tekniikkaa, järjestelmä hyödyntää järkevästi resursseja, pidentää akun elinkaarta ja varmistaa tarkan tiedonkeruu - harmoninen sekoitus teknistä tajua ja käytännöllistä hyödyllisyyttä.

Ohjausmoduuli

PS021 -piirin toiminnan keskellä on sen luottamus mikrokontrolleriin.Valittu TI MSP430 -mikrokontrolleri erottuu kiitettävästä tasapainosta pienen tehon käytön ja riittävän muistin välillä, mikä lisää järjestelmän yleistä tehokkuutta.Se on tärkeä SPI -viestinnän hallinnassa, PS021: n toiminnan koordinoinnissa ja tietojen varastoinnin hallinnassa.Sen kyky käsitellä sisäistä digitaalista laukaisua ja nopeaa tiedonpidätyskykyä osoittaa sen sopivuuden tehtävään helpottaen sujuvia operaatioita tuskin viiveellä.Nämä ominaisuudet heijastavat nykyaikaisen pienitehoisen piirin suunnittelun monimutkaisuutta, jossa tehokkuus kohtaa kyvyn-teknisen kehityksen ja toiminnan sujuvuuden kaksinkertaisen painopisteen.

Virranhallinta

Virranhallinta toteutetaan moduulin virtalähteiden huolellisella ajoituksella, käyttämällä LDO -sirua ja latauspumppua vakaan jännitetason ylläpitämiseksi.Komponentit saavat tehoa valikoivasti tiettyjen operatiivisten tarpeiden perusteella, saavuttaen korkean hyötysuhteen hankkimalla tehoa suoraan paristosta tarvittaessa.Tämä selektiivinen voimanjakelu kuvaa edistyneitä strategioita tehonhallinnassa, vähentää tarpeetonta voimankäyttöä ja pidentää kannettavan elektroniikan käyttöikää.Niille, jotka ovat sitoutuneita akkuista riippuvaisiin järjestelmiin, tasapainon navigointi virrantarpeiden ja suorituskyvyn välillä on toistuva ja dynaaminen harjoittelu.

Tiedonlukemoduuli

GP2W0116YPS-infrapunamoduulilla on avainrooli järjestelmän tietoliikennekehyksessä, mikä mahdollistaa tietokoneille pienitehoiset tiedonsiirron.IRDA1.2 -standardien mukainen se saavuttaa tiedonsiirtonopeuden 2,4 kb/s: sta 115,2 kb/s, varmistaen vankan langattoman viestinnän.

Järjestelmäohjelmistokehitys

Ohjausohjelmisto hyödyntää C -kieltä tiedonkeruun ja lähettämisen valvomiseen korostaen ohjelmiston helppoa ymmärrystä ja sopeutumiskykyä.Pohjimmiltaan hallitseva silmukka orkesteroi voimatilojen hallintaa ja käsittelee taitavasti keskeytyksiä.Tämä korostaa järjestelmien suunnittelua, jotka priorisoivat vähä energian kulutuksen.

Tasapainotus luettavuus ja siirrettävyys

C -ohjelmistojen käsityöohjelmisto antaa sinulle suoran hallinnan järjestelmän resursseihin ja varmistaa mukautuvuuden eri laitteistoalustoilla.Tämä päätös helpottaa suorituskyvyn optimointia samalla kun järjestelmien kehittyy etenevien tekniikoiden avulla.Käytännöllinen kokemus osoittaa, että selkeä koodirakenne lievittää merkittävästi jatkuvaa ylläpitoa korostaen kehitysprosessin luettavuuden keskittymisen arvoa.

Olla Virranhallintatekniikat : Skenaarioissa, joissa järjestelmien on toimittava jatkuvasti minimaalisen energian käytön avulla, tehokkaasta virranhallinnasta tulee välttämättömyys.Ohjausohjelmiston ydin, pääsilmukka, on erinomainen hallitsemalla siirtymiä sähkötilojen välillä, mikä johtaa pitkäaikaiseen akun kestoan ja parannetuun järjestelmän luotettavuuteen.Teollisuudessa ennustavan analyysin sisällyttäminen voimanvaltion hallintaan tunnustetaan menetelmänä energiankulutuksen vähentämiseksi edelleen vähentämättä suorituskykyä.

Olla Suunnitelmien navigointi järjestelmän optimoinnille: Vastaaminen keskeytyksiin on aktiivinen järjestelmän suorituskyvyn ja tehokkaan tiedonkäsittelyn ylläpitämiseksi.Arkkitehtuurin tulisi integroida vahvat mekanismit erilaisten keskeytyksien torjumiseksi, varmistamalla, että vaaralliset tehtävät asetetaan etusijalle, kun taas vähemmän kiireellisiä tehtäviä lykätään.Oppitunnit kattavista järjestelmien käyttöönottoista osoittavat, että tasapainon saavuttaminen nopean reagointikyvyn ja hallittavan ohjaimen työmäärän välillä parantaa järjestelmän läpimenoa.

Mittaustekniikoiden lähestymistavat

Hienostuneiden piirien integrointi kapasitiivisiin manometreihin merkitsee huomattavaa etenemistä ballististen paineiden mittauksen tarkkuudella.Tämä läpimurto mahdollistaa kapasitanssivaihtelujen herkän todellisen seurannan monimutkaisissa räjähtävissä ympäristöissä, mikä ruokkii syvää halua ymmärtää nopeita ja dynaamisia muunnoksia.

Näissä monimutkaisissa olosuhteissa onnistunut integraatio johtuu huolellisesta huomiosta jokaiseen minuuttiin.Mittausten tarkkuus muotoilee suurelta osin manometrikomponenttien stabiilisuus ja sen suunnittelun kestävyys ulkopuolisiin häiriöihin.Voit luovasti suunnitella menetelmiä melun ja häiriöiden vähentämiseksi, varmistamalla, että tiedot ovat avoimia jopa äärimmäisissä olosuhteissa.Tämä lähestymistapa voi sisältää suojausmenetelmien taitavan soveltamisen ja viisaan materiaalien valinnan, joka tunnetaan niiden voimakkaasta lämpövastuksesta.

Tietojen hankkimisen jälkeen sen tulkinta vaatii monimutkaisten algoritmien käyttöä kapasitanssin muutosten analysoimiseksi tarkasti.Räjähtävien reaktioiden monimutkaiset yksityiskohdat, kuten ohimenevät painepiikit ja äkilliset muutokset ympäristössä, vaativat perusteellisen analyyttisen kehyksen.Voit usein käyttää simulointimalleja mahdollisten väärinkäytösten ennustamiseksi ja niiden vaikutukset mittausten tarkkuuteen.Näistä malleista uutetut näkemykset edistävät merkittävästi kokeellisten menetelmien hienosäätöön ja järjestelmän kestävyyden vahvistamiseen.

Johtopäätös

PS021 -siru ja sen integrointi nykyaikaisiksi mittauspiireiksi edustavat läpimurtoa kapasitiivisessa tunnistustekniikassa.Käsittelemällä matalan kakaritanssimittausten monimutkaisuuksia se asettaa uuden standardin tarkkuuden, nopeuden ja luotettavuuden kannalta.Sen modulaarinen suunnittelu ja energiatehokas toiminta mahdollistavat saumattoman integroinnin erilaisiin sovelluksiin autojärjestelmistä kulutuselektroniikkaan.Kun teollisuudenalat vaativat edelleen suurempaa tarkkuutta ja innovaatioita, PS021-sirun kaltaisten edistyneiden ratkaisujen käyttöönotto korostaa tulevaisuuteen suuntautuvaa lähestymistapaa perinteisten rajoitusten voittamiseksi, mikä tasoittaa tietä anturitekniikan ja sen ulkopuolelle muuttuvalle edistykselle.
