DS1307 RTC -moduuli: komponentit, sovellukset ja tekniset tiedot

Tämä opas tutkii DS1307 Real Time Clock (RTC) -moduulia, joka on tarkan ajankäytön elementti monissa elektronisissa järjestelmissä.Yleisesti käytetty laitteissa, kuten tietokoneissa ja palvelimissa, DS1307 tarjoaa luotettavan ajanhallinnan sisäänrakennetun ohjaimen, kvartsikristalliresonaattorin ja oskillaattorin kautta.Tässä oppaassa tutkimme sen sisäistä suunnittelua, keskeisiä teknisiä ominaisuuksia, rajapintatekniikoita ja sovelluksia, jotka esittelemme, kuinka se ylläpitää tarkkuutta jopa minimaalisen virrankulutuksen avulla.

Luettelo

Yleiskatsaus DS1307 RTC -moduulista

Se DS1307 RTC -moduuli tarjoaa huomattavan tehokkaan vaihtoehdon tarkkojen aikamittausten ylläpitämiseksi integroimalla I2C -viestintä toiminnon maksimoimiseksi.Keskeisen ominaisuuksiensa kannalta siinä on kattava binaarikoodattu desimaalin (BCD) kello ja kalenteri yhdistettynä 56 tavun haihduttamattomaan SRAM: iin tehokkaan tiedon säilyttämiseksi.I2C -bussin kautta voit hakea tietoja sekunneista, minuutteista, tunneista, päivistä, päivämääristä, kuukausista ja vuosista, jotka antavat hallinnan tunteen ajan tietojen hakemiseen.BCD -kello/kalenteriominaisuus on muotoiltu yksinkertaistamaan ajanjaksoa ja manipulointia, mikä varmistaa sekä tarkkuuden että käytön helpon.56 tavun SRAM: n sisällyttäminen parantaa sen kestävyyttä tarjoamalla turvallisuustunteen ylläpitämällä tiedon eheyttä jopa virranhäviöiden aikana, mikä mahdollistaa lisämääritetyn tiedon tallennuksen huolestuttamatta.Moduulin edistyksellinen tekniikka tukee kuukauden lopun päivämäärien automaattisia muutoksia, mukaan lukien harppausvuoden laskelmat, jotka nostavat epäkäytännöllisissä asetuksissa manuaalisten korjausten taakan.12 tunnin ja 24 tunnin muodon saatavuus AM/PM-indikaattorien rinnalla vastaa monipuolisia mieltymyksiä, mikä heijastaa moduulin sopeutumiskykyä.DS1307: n erottuva näkökohta on sen voimakkuuskyky, joka helpottaa sujuvaa siirtymistä varmuuskopiointivoimaan päävoiman aikana.Tämä varmistaa jatkuvan ajankäyttöprosessin, joka osoittaa edullisen sovelluksissa, joissa jatkuvuus on priorisoitu ja odotetaan jatkuvaa aikatietojen luotettavuutta, kuten sulautettujen järjestelmien sisällä.

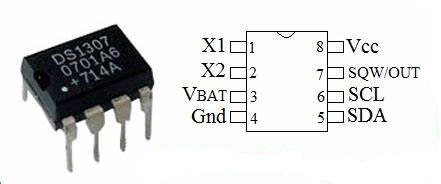

DS1307 IC: n nastakokoonpano

Nro	Nimeä	Kuvaus
Nastat 1 ja 2	X1, x2	Kristallioskillaattori on liitettävä näihin kahteen nastaan.
Nasta 3	V-bat	Kytketty akun positiiviseen nauhaan;toimii a Varmuuskopiointihuolto normaalille 3 V: n litiumkennolle tarkan ylläpitämiseksi Ajankestävyys, kun päävoima katoaa.
Nasta 4	Hölynpöly	RTC IC: n maadoitustappi (negatiivinen tehotulo).
Nasta 5	VCC	Positiivinen tehon syöttötappi, jonka alue on 3,3 V - 5,5 V.
Nasta 6	SCL & SDA	SCL: Kellotulo I2C -viestinnälle, synkronointi Tietojen liikkuminen.SDA: Data I/O -nasta I2C -sarjarajapinnalle.
Nasta 7	Sqw/out	Käytetään neliöaaltotaajuuksien (1Hz, 4 kHz, 8 kHz, saamiseksi tai 32 kHz) ohjelmallisesti.

DS1307 RTC: n ominaisuudet ja tekniset tiedot

Ominaisuus/eritelmä	Kuvaus
Käyttöjännite	5V
Pakettityyppi	Saatavana 8-nastainen SOIC/DIP-paketti.
Rajapinta	Kaksijohto I2C-käyttöliittymä.
Lähtötappi	1Hz: n lähtötappi.
Virrankulutus	Kuluttaa <500NA akun varmuuskopiotilassa Oskillaattori käynnissä.
Haihtumaton muisti	56 tavua tietojen tallentamista varten.
Esiohjelmoitu aika	Tulee esiohjelmoitu nykyajan kanssa.
Ajankäyttötoiminnot	Hallitsee kaikkia ajankäyttötoimintoja.
Kompensointi	Voimassa vuoteen 2100 saakka.
Akun varmuuskopio	Moduuli on akkutuki.
Mikrokontrollerin yhteensopivuus	Tarjoaa yksinkertaisia ​​sarjaporttiliittymiä useimmille Mikrokontrollerit.
Virranhalvaus	Ominaisuudet automaattiset virranhoitotunnisteet ja kytke piiri.

DS1307 RTC -moduulin komponentit

DS1307 RTC -integroitu piiri

Moduulin keskeinen on DS1307 RTC IC, jonka tehtävänä on ylläpitää tarkkaa aikaa lukuisissa sovelluksissa.Se liittyy I2C -protokollan kautta helpottaen suoraviivaista tiedonvaihtoa minimaalisella kaapeloinnilla, heijastaen usein haluttua yksinkertaisuutta käytännöllisissä sovelluksissa.IC tarjoaa toiminnan joko 24 tunnin tai 12 tunnin muodossa, jossa on AM/PM-osoitus, ja siihen liittyy monipuolisia ajankäyttötarpeita.

32 kHz: n kideoskillaattori

32 kHz: n kideoskillaattori tarjoaa tasaisen taajuuden, joka on tarpeen ajan tarkkuudella.Vaikka lämpötilan vaihtelut voivat aiheuttaa pieniä muutoksia, niitä hoidetaan lämpötilan kompensointimenetelmien avulla, hyödyntämällä empiirisiä oivalluksia tarkkuuden hienosäätöön.

24C32 EEPROM -komponentti

Moduuli, joka sisältää 24C32 EEPROM -sirun, mahdollistaa konfiguraatioasetusten pysyvän tallennuksen.Hyödyntämällä jaettua I2C -väylää RTC: n kanssa, se parantaa viestintätehokkuutta.Tietojen upottaminen laitteistoon lisää laitteen itseluottamusta ja toiminnan luotettavuutta.

Akun kapselointi ja 3 V litiumkenno

Jatkuvan ajan pitämisen varmistamiseksi virrankatkaisujen aikana moduuli sisältää akun pidikkeen CR2032 -litiumkennoille.Tämä jatkuvuus löytää rinnakkaisia ​​varmuuskopiojärjestelmissä, jotka suojaavat datan eheyttä ja ylläpitävät operatiivista virtausta, etenkin aloilla, jotka vaativat jatkuvaa toiminnallisuutta.

Lämpötila -anturin rajapinta DS18B20: lle

Moduuli mahtuu DS18B20 -lämpötila -anturin valinnaisen portin kautta.Lämpötilan seuranta tulee hyödylliseksi tilanteissa, joissa ympäristöolosuhteet voivat vaikuttaa ajan tarkkuuteen.Teollisuusasetuksissa tällaiset tiedot ohjaavat hetkellisiä hienostuneita, varmistaen prosessien tehokkuuden ja tarkkuuden.

DS1307: n yhdistäminen Arduino Unoon

Jos haluat liittää DS1307-reaaliaikaisen kellon (RTC) moduulin Arduino UNO: ksi, noudata näitä yksinkertaisia ​​vaiheita: Linki SCL-nasta A5: een, SDA A4: een, VCC-5 V ja GND GND: hen.Tämä asennus varmistaa luotettavan viestinnän moduulin ja Arduinon välillä.Ennen ohjelmointia asenna Michael Margolis DS1307 -kirjasto Arduino IDE: n kautta.Tämä kirjasto tarjoaa tarvittavat toiminnot laitteiston helposti.DS1307 -moduuli on korvaamaton hankkeille, jotka vaativat tarkkaa ajankäyttöä, kuten tietojen kirjaamista, aikataulua tai tietojenkäsittelyä.Se ylläpitää nykyistä aikaa ja päivämäärää johdonmukaisesti, jopa sähkökatkoksien aikana, sisäänrakennetun akun varmuuskopionsa ansiosta.Varmistaaksesi tasaisen asennuksen, käytä leipälevyä turvallisiin ja säädettäviin liitäntöihin välttäen oikosulkuja.Johdon merkinnät voivat myös vähentää sekaannusta, etenkin monimutkaisemmissa projekteissa.

Kun laitteisto on valmis, seuraava askel on ohjelmiston alustaminen.Aloita muodostamalla vankka sarjayhteys, tarkistamalla RTC: n toimintatila ja asettamalla alkuaika tarvittaessa.Sieltä seuraa aikaa jatkuvasti ja näytä se sarjamonitorissa luettavassa HH: mm: ss -muodossa varmistaaksesi oikean viestintä Arduinon ja moduulin välillä.Virheenkorjaus ja hienosäätö tämän vaiheen aikana voivat virtaviivaistaa kehitysprosessia huomattavasti.Jos tapahtuu ongelmia, kuten virheelliset aika- tai viestintävirheet, varmista, että kirjasto on ajan tasalla ja tarkista huolellisesti kaikki yhteydet.Vianmääritys systemaattisesti yksittäisten komponenttien testaaminen kerrallaan voi usein paljastaa perimmäisen syyn.Online -foorumien tai yhteisön resurssien konsultointi voi tarjota nopeita ratkaisuja yleisiin haasteisiin.

DS1307 RTC -moduulin sovellukset

Digitaaliset kellot ja aikaleimaiset laitteet

DS1307: tä käytetään laajasti digitaalisissa kelloissa ja laitteissa, jotka vaativat tarkkaa ajankäyttöä.Esimerkiksi kamerat luottavat siihen lisätäksesi tarkkoja aikaleimoja kuviin ja videoihin auttaen dokumentoida tapahtumia aikajärjestyksessä.Aikamislevy on myös hienoa tietojen tallennuslaitteissa, kuten ympäristöantureilla, joissa tarkat tietueet ovat välttämättömiä trendianalyysiin ja historialliseen seurantaan.Läsnäolojärjestelmissä DS1307 varmistaa työntekijöiden kirjautumis-/uloskäyntien luotettavan seurannan tarkkojen aikalokkien ylläpitämiseksi työpaikoilla ja laitoksilla.

DIY -projektit ja mikrokontrollerin integraatio

DS1307 RTC on suosikki, koska sen I2C -viestintärajapinta on helppo yhdistää suosittuja mikrokontrollereita, kuten Arduino ja Raspberry Pi.DIY -projektit, kuten kodin automaatiojärjestelmät, herätyskellot ja puettava tekniikka, sisällyttävät tämän moduulin usein sen luotettavuuden ja yksinkertaisuuden vuoksi.

Robotti ja tarkkuus

Robotiikassa ajoitus tarkkuus on hyvä tehtäville, kuten synkronointi, anturin koordinointi ja navigointi.DS1307 tarjoaa tarkkoja kellosignaaleja, jolloin robotit voivat suorittaa toimenpiteitä tietyin väliajoin ja ylläpitää tarkkaa hallintaa niiden toiminnassa.Sitä käytetään yleisesti itsenäisissä robotteissa, drooneissa ja teollisuusrobotiikassa, jotta ajoittavat tehtävät, kuten anturitietojen keruu, moottorin hallinta ja esteiden välttäminen moitteettomalla ajoituksella.

Palvelimet ja hajautetut järjestelmät

DS1307 RTC -moduuli on luotettava ratkaisu palvelimille ja hajautetuille laskentajärjestelmille, joissa vaaditaan synkronoitu ajoitus.Se auttaa tarkkoissa tietojen kirjaamisessa varmistamalla, että aikaleimat ovat yhdenmukaisia ​​useiden laitteiden välillä.Hajautetuissa järjestelmissä se auttaa koordinoimaan toimenpiteitä palvelimien välillä ylläpitämällä yhteistä ajan tunnetta.Turvajärjestelmät hyötyvät myös sen tarkasta ajankäytöstä.

Hyötyvoimamittarit

Hyödyllisyysyritykset integroivat DS1307 usein sähkömittariksi varmistaakseen tarkan laskutuksen ja energiankulutustietojen aikaleiman.Kirjautumalla tarkan ajan, kun sähkön käyttö tapahtuu, nämä voimamittarit tarjoavat läpinäkyvän ja luotettavan tietueen energiankulutuksesta.Tämä on hienoa alueilla, joilla laskutus on päivästä riippuvaista, kuten huippu- ja huippuluokan sähkön hinnat.

Pelilaitteet

Nykyaikaiset pelikonsolit ja kädessä pidettävät laitteet hyödyntävät DS1307: tä sisäisen kellotoiminnolle.Moduuli mahdollistaa aikapohjaiset ominaisuudet, kuten ajoitetut haasteet, tapahtumat tai palkinnot, jotka riippuvat kellosta.Esimerkiksi pelit, joissa on päivä-iltasyklejä tai tapahtumaliipaisimia, luottavat DS1307: een pelin sisäisen ajan seuraamiseksi ja hallinnoimiseksi.

GPS -yksiköt ja navigointijärjestelmät

DS1307: tä käytetään GPS -yksiköissä ja navigointilaitteissa niiden toiminnallisuuden parantamiseksi.GPS -järjestelmissä tarvitaan ajankäyttöä tarkkojen paikkojen laskemiseksi ja useiden satelliittien signaalien koordinoimiseksi.DS1307 varmistaa, että nämä laitteet ylläpitävät tarkkaa ajoitusta, mikä vaikuttaa suoraan navigointitietojen laatuun ja luotettavuuteen.

Lääkinnälliset laitteet

Lääketieteelliset laitteet riippuvat usein diagnostiikan, seurannan ja potilastietojen kirjaamisen tarkasta ajoituksesta.Laitteet, kuten insuliinipumput, sykkeen näytöt ja kannettavat EKG -koneet, sisältävät DS1307: n seuraamaan tarkasti lääkitysaikatauluja, jatkuvaa seurantaa tai aikaleimaa tallennettuja terveystietoja.Sen luotettavuus varmistaa, että nämä laitteet toimivat johdonmukaisesti parantaen potilaan tuloksia.

Älykkäät kodin laitteet

Älykkään kodin ekosysteemissä DS1307 -moduuli löytää paikkansa laitteissa, kuten termostaatit, valaistusjärjestelmät ja kodinturvajärjestelmät.Sen avulla nämä laitteet voivat toimia esiohjelmoitujen aikataulujen kanssa, kuten valon kytkemisen päälle tai pois päältä tiettyinä aikoina, säätämällä termostaattia koko päivän ajan tai hälytysjärjestelmien mahdollistaminen/poistaminen automaattisesti.Tarkka ajoitus parantaa näiden järjestelmien tehokkuutta ja käytettävyyttä.

Ympäristön seurantajärjestelmät

Ympäristöanturit, jotka seuraavat olosuhteita, kuten lämpötilaa, kosteutta ja ilmanlaatua, käyttävät DS1307: tä tarkkoihin aikaleimattuihin lukemiin.Tämä tietohyöty tutkimuksesta, ilmastotutkimuksista ja teollisista sovelluksista, joissa suuntauksia on seurattava ajan myötä.Esimerkiksi maataloussovelluksissa se voi auttaa seuraamaan maaperän kosteutta tai säämalleja, jolloin viljelijät voivat tehdä tietoon perustuvia päätöksiä ajan ja historiallisen tiedon perusteella.

Teollisuusautomaatio

Tehtaissa ja teollisuuslaitoksissa DS1307: tä käytetään automatisoiduissa järjestelmissä tehtävien ajoittamiseen ja koordinointiin.Koneet, jotka vaativat synkronointia, kuten kuljettimen vyöt tai kokoonpanolinja -robotit, riippuvat DS1307: stä luotettavan ajoituksen saavuttamiseksi.Sen käyttö teollisuusympäristössä parantaa tuotannon tehokkuutta ja varmistaa, että toiminnot suoritetaan tarkasti.
