Kattava opas IRF530N MOSFET: lle

IRF530N, N-kanavaisen voiman MOSFETS: n erottelu, on erinomainen virranhallintasovelluksissa vankan suunnittelun ja tehokkaan suorituskyvyn ansiosta.TO220AB -pakettiin koteloitu tämä komponentti löytää laajaa käyttöä monissa sähkö- ja elektronisissa järjestelmissä moottorin ohjaimista virtalähteisiin ja sen ulkopuolelle.Tämä artikkeli kaivaa syvälle IRF530N: n tekniset tiedot, PIN -kokoonpanot ja käytännölliset sovellukset tarjoamalla oivalluksia sen toimintavahvuuksista ja ainutlaatuisista ominaisuuksista.IRF530N on kykenevä käsittelemään korkeita virtauksia ja jännitteitä tehokkaasti, se on suositeltava valinta, jonka tavoitteena on optimoida piirin suorituskyky ja saavuttaa luotettava virranhallinta nykyaikaisessa elektroniikassa.

Luettelo

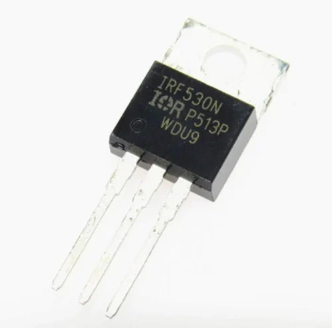

IRF530N -yleiskatsaus

Se IRF530N on N-kanavainen voima MOSFET, joka on suljettu 220AB-lyijypakettiin, joka sopii erilaisiin sovelluksiin eri aloilla.Hyödyntämällä edistynyttä piisitekniikkaa, se kuuluu IR Power MOSFET -sarjaan, joka täyttää monenlaisia ​​vaatimuksia alueilla, mukaan lukien DC-moottorin ohjaus, vaihtosuuntaajat, kytkentämoodin virtalähteet (SMP), salamajärjestelmät, kytkimet ja akkukäyttöiset laitteet.Voit valita pinta-asennuksen ja reikäkokoonpanojen välillä, jotka ovat yhtenäisiä standardisoiduilla jalanjälkeillä.

IRF530N: n arkkitehtuuri keskittyy tehokkuuden ja luotettavuuden, tehoelektroniikan peruskriteerien tuottamiseen.Suorituskyvyn kestävään suorituskykyyn räätälöityyn merkitsevään rooliin tehonmenetyksen vähentämisessä ja lämpöolosuhteiden hallinnassa.Integroidessaan IRF530N: tä, lääkärit, jotka usein vetävät runsaasta kokemustaan, liikkuvat kytkentänopeuden tasapainottamisen monimutkaisuuksissa lämpörajoitteilla suorituskyvyn parantamiseksi samalla kun suojataan järjestelmän vakautta.

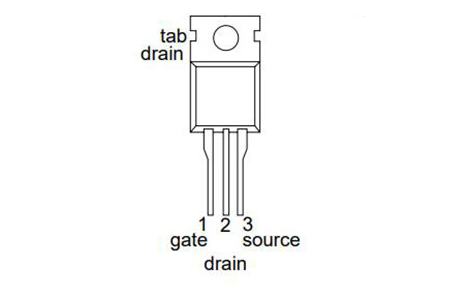

PIN -asettelu ja kokoonpano

Nro	Kuvaus
1	Portti
2	Valua
3	Lähde
Välilehti	Valua

CAD -malli

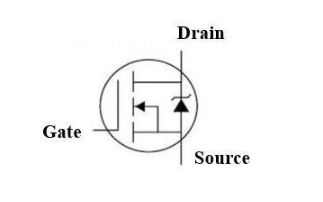

Symboli

Jalanjälki

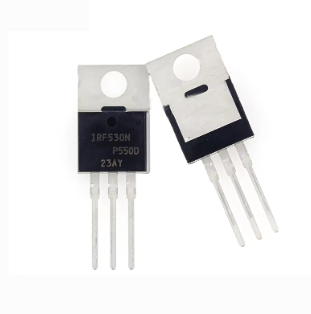

3D -malli

Tekniset yksityiskohdat

NXP USA Inc. -yrityksen tekniset tekniset tiedot ja ominaisuudet IRF530N, 127 MOSFET.

Tyyppi	Parametri
Asennustyyppi	Reiän läpi
Paketti / kotelo	TO-220-3
Pintakori	Ei
Transistorielementtimateriaali	Pii
Virta - jatkuva tyhjennys (ID) @ 25 ℃	17a TC
Ajajännite (enimmäismäärä, min RDS on)	10 V
Elementtien lukumäärä	1
Tehon hajoaminen (max)	79W TC
Käyttölämpötila	-55 ° C ~ 175 ° C TJ
Pakkaus	Putki
Sarja	Trenchmos ™
Julkaistu	1999
JESD-609-koodi	E3
Osien tila	Vanhentunut
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Päätteiden lukumäärä	3
ECCN -koodi	Ear99
Terminaalipinta	Matta tina (SN)
Terminaalin sijainti	Yksittäinen
Huippukäyttölämpötila (CEL)	Ei määritelty
Saavuttaa vaatimustenmukaisuuskoodi	Tuntematon
Aika @ Peak Reflow -lämpötila-max (t)	Ei määritelty
Nastaluku	3
JESD-30-koodi	R-PSFM-T3
Pätevyystila	Ei pätevä
Kokoonpano	Yksi sisäänrakennettu diodi
Käyttötila	Parannustila
Tapausyhteys	Valua
Fet -tyyppi	N-kanava
Transistorisovellus	Vaihtaminen
Rds on (max) @ id, vgs	110MΩ @ 9a, 10 V
Vgs (th) (max) @ id	4V @ 1MA
Syöttökapasitanssi (ciss) (max) @ vds	633pf @ 25V
Portimaksu (qg) (max) @ VGS	40NC @ 10V
Valuta lähdejännitteeseen (VDSS)	100 V
VGS (Max)	± 20 V
JEDEC-95-koodi	TO-220AB
Tyhjennysvirta-max (ABS) (ID)	17a
Tyhjennyslähde vastus-maxilla	0,11Ω
Pulssivetovirta-max (IDM)	68a
DS: n jatkojännite-min	100 V
Avalanche Energy -luokitus (EAS)	150MJ
ROHS -tila	ROHS3 -yhteensopiva

Piirteet

Ominaisuus	Kuvaus
Tasomainen solurakenne	Laaja turvallinen toiminta -alue (SOA)
Laaja saatavuus	Jakelukumppaneille optimoitu
Tuotteen pätevyys	JEDEC -standardin mukaan pätevä
Kytkentä Optimointi	Suunniteltu sovellusten vaihtamiseen alla <100kHz
Pakettityyppi	Teollisuuden standardi läpi reikäinen voimapaketti
Nykyinen luokitus	Korkeavirtaluokitus

Edut

Vaikuttava pitkäikäisyys ja luotettavuus

IRF530N MOSFET on tunnettu kyvystään kestää haastavaa ympäristöä, kukoistaa sovelluksissa, jotka vaativat luotettavuutta ja pidennettyä käyttöikää.Voit etsiä jatkuvaa suorituskykyä ja tuotteiden kestävyyttä ja siirtyä usein tähän komponenttiin.Erilaisissa järjestelmissä nämä ominaisuudet auttavat minimoimaan ylläpitotoimenpiteet, mikä vähentää toiminnan häiriöitä ja edistää vakaampaa työnkulkua.

Laaja globaali saatavuus

IRF530N: n huomattava piirre on sen laaja markkinoiden läsnäolo, joka tarjoaa johdonmukaisen pääsyn tähän komponenttiin maailmanlaajuisesti.Tämä saavutettavuus helpottaa sen integrointia useisiin hankkeisiin, mikä auttaa lievittämään tavanomaisia ​​viivästyksiä, jotka ovat havaittuja hankkimalla tiettyjä elektronisia osia.Tämä globaali kattavuus antaa myös yrityksille mahdollisuuden noudattaa tarkasti tuotannon aikatauluja, parantaa projektinhallintaa ja varmistaa oikea -aikaista toimitusta.

Joustavuus ja mukautuvuus

IRF530N: n sopeutumiskyky vertailukelpoisilla laitteilla tarjoaa suunnittelun joustavuuden, joka on hyödyllinen komponenttien substituutioiden tai päivitysten aikana, vähentäen toimitusketjun epävarmuustekijöiden vaikutusta.Se on enimmäkseen taitava käsittelemään korkeavirta-sovelluksia, mikä tekee siitä arvokkaan omaisuuden alueilla, kuten virtalähteet ja moottorin hallinta.Tämä merkitsee erinomaisen sähköisen suorituskyvyn ja energianhallinnan, mikä parantaa teknisten järjestelmien tehokkuutta ja ympäristön kestävyyttä.

Ylivoimainen toiminta matalataajuisissa tilanteissa

IRF530N MOSFET paistaa matalataajuisissa skenaarioissa, mikä osoittaa hyödyllisen erikoistuneille sovelluksille, joissa taajuuden tarkkuus on vähemmän huolestuttava.Sen käyttö audiovahvistus- ja virransäätelyjärjestelmissä korostaa sen merkitystä tarjoamalla vakauden matalataajuisissa suorituskykyissä.Voit saavuttaa korkeamman tuotannon laadun ja johdonmukaisuuden kaliiperin integroimalla IRF530N, varmistamalla vankan tyytyväisyyden ja luotettavuuden näkökulmastasi.

Sovellukset

IRF530N MOSFET: llä on tärkeä rooli elektronisissa piireissä, etenkin DC-DC-muuntamisen ja kytkettyjen moodin virtalähteiden kaltaisilla alueilla.Nämä sovellukset korostavat sen taitavuuttaan nopean kytkentätehtävien hallinnassa ja tehovirtauksen säätelyssä.

DC-DC-muuntaminen

DC-DC-muuntimet toimivat monien elektronisten laitteiden selkärangana, mikä mahdollistaa vaadittavat jännitesäädöt erilaisiin operatiivisiin tarpeisiin.IRF530N on erinomainen Buck-, Boost- ja Buck-Boost-kokoonpanoissa, mikä osoittaa sen sopeutumiskyvyn.Tarkempi tutkimus paljastaa sen kyvykkyyden optimoimaan virrankulutuksen, aktiivisen näkökohdan kannettavan elektroniikan.Esimerkiksi, kun se toteutetaan jännitesäätimen moduulissa, IRF530N helpottaa tarkkaa jänniteohjausta minimaalisella energian hajoamisella, mikä parantaa mobiililaitteiden akun pitkäikäisyyttä.

Kytketty moodin virtalähteet

Kytkettyjen moodin virtalähteiden (SMPS) maailmassa IRF530N: n kaltaiset MOSFET: t ovat avainasemassa niiden kyvyttömyydessä tehokkaasti muuntamassa tehoa.IRF530N, jolla on alhainen tilan vastus ja nopea kytkentäkyky, minimoi lämmöntuotannon, optimoimalla tehokkuuden kompakti- ja lämpöherkkään ympäristöön.Teollisuussovellusten todisteet osoittavat, että skenaarioissa, joissa sähkövaatimukset ovat dynaamisia, IRF530N voi vähentää operatiivisia menoja ja vahvistaa sähköjärjestelmien luotettavuutta varmistaen johdonmukaisen suorituskyvyn erilaisilla sähkökuormilla.

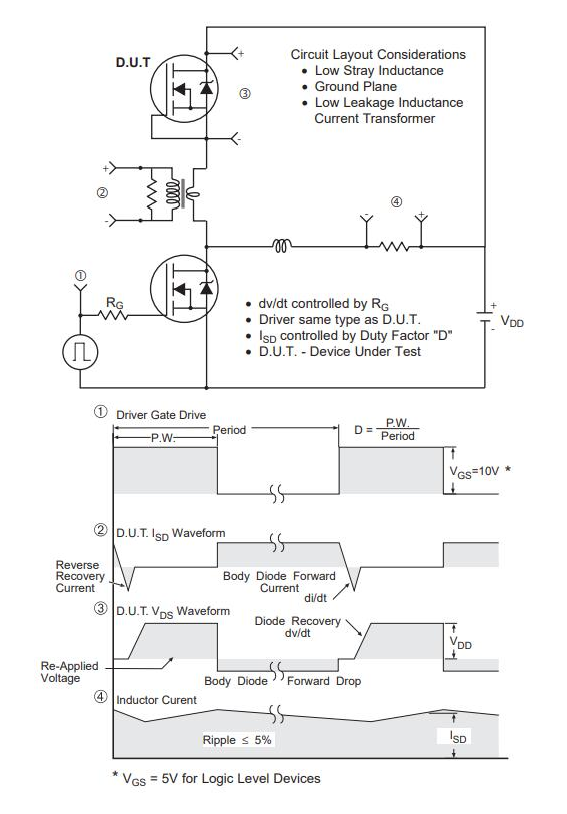

Sähköpiirien tutkiminen

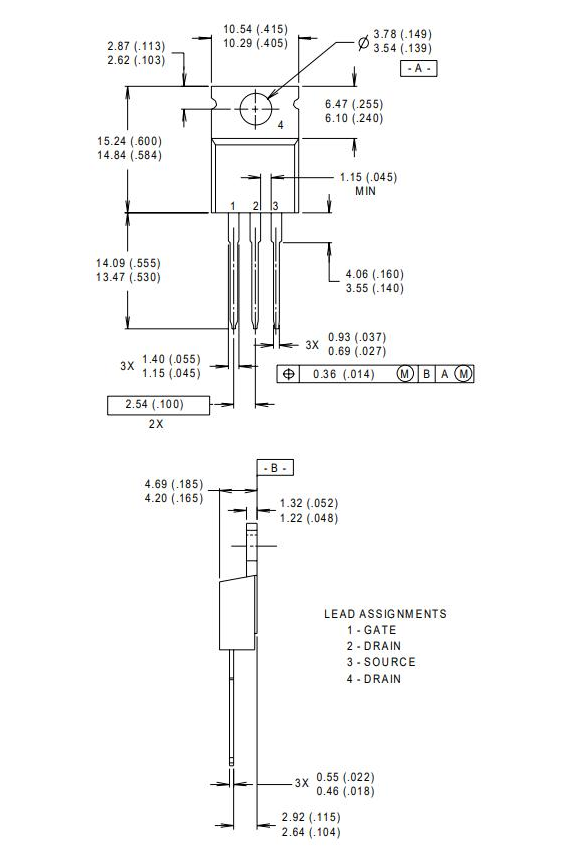

Paketin mitat

Valmistaja

NXP -puolijohteet kuvaavat johtavaa voimaa turvallisten liitettävyysratkaisujen muotoilussa, edistäen taitavasti tekniikoita, jotka parantavat hienovaraisesti jokapäiväisen elämän yksinkertaisuutta ja turvallisuutta.Innovaatioiden ja syvän teollisuustiedon leikkauspisteessä NXP työllistää kuuden vuosikymmenen oivalluksen taitavasti liikkeen kautta nykypäivän teknologiamaisemien monimutkaisen hallitsemisen kautta.Yli 35 maassa toiminnassa yritys hyödyntää 45 000 omistautuneen ammattilaisen kykyjä, joista kukin edistää elinvoimaa ja kekseliäistä organisaatiokangasta.Freescale -puolijohteen lisääminen NXP: n liiketoimintasalkkuun joulukuussa 2015 oli taktinen kehitys, joka lisäsi huomattavasti heidän teknistä kykyä.Sulautumis antoi NXP: lle mahdollisuuden sisällyttää laajemman asiantuntemuksen, etenkin sen taitonsa parantamiseksi auto-, kuluttaja- ja teollisuusteknologiaalueilla.Tämä fuusio heijastaa suurempaa teollisuusmallia, jossa monipuolisen teknologisen ymmärryksen yhdistämisellä on dynaaminen rooli kilpailukykyisen asenteen ylläpitämisessä.
