Äänenvoimavahvistimet ovat nykyaikaisten äänijärjestelmien selkäranka, jotka muuttavat heikot äänisignaalit eläviksi lähdöiksi, jotka tuovat kuulokkeet, kaiuttimet ja muut laitteet elämään.Nämä vahvistimet eivät vain paranna äänenlaatua, vaan varmistavat myös vakaan suorituskyvyn vaihtelevissa olosuhteissa, mikä tekee niistä tarvittavat kodin äänijärjestelmät, teatterikokoukset ja sen ulkopuolella.Tämä artikkeli sukeltaa LM380 -äänenvahvistimeen IC, monipuolinen ja vankka komponentti, joka tunnetaan sen tehokkuudesta ja yksinkertaisuudesta.Tämä opas purkaa LM380: n potentiaalin teknisten eritelmien ja PIN -konfigurointiin käytännön sovelluksiin sisäpuhelinjärjestelmissä ja oskillaattoripiireissä.Tutkiessaan DIY -ääniprojekteja, löydät arvokkaita näkemyksiä tästä tehokkaasta IC: n roolista äänitekniikan edistämisessä.

Luettelo

Yleiskatsaus LM380 -äänenvahvistimen sirusta

Se LM380National Semiconductorin laatimalla on monipuolinen äänenvahvistin siru, joka tunnetaan sopeutumiskyvystä projekteissa, joilla on vaatimattomat virrantarpeet.Tämä tehokas ääniratkaisu tuottaa jopa 2,5 wattia tiukasti asetetulla 34 dB -voitolla, ja se tarjoaa kustannustehokkaan tavan vahvistaa ääntä.Lämpörajoituksella varustettu se suojaa oikosulkuja vastaan ​​varmistaen luotettavan toiminnan.Sen laaja syöttöalueen ominaisuus varmistaa hienostuneen ja selkeän äänilähtön, mikä tekee siitä täydellisen sopivan kuulokkeille ja pienille kaiuttimille.Voit usein suosia LM380: ta sen DIY -pyrkimyksille, koska sen suoraviivaiset suunnitteluvoimat kompaktit äänijärjestelmät, jotka ovat ihanteellisia laitteille, kuten sisäpuhelimille ja radioille, parantaen sitoutumistasi ja luovuuttasi.

Toimintaominaisuudet

LM380 muuttaa heikot äänisignaalit kestäviksi käyttämällä sen sisäisesti kiinteää vahvistusta pitäen tuotokset tasapainossa puoleen syöttöjännitteestä.Sen yhteensopivuus AC: n ja maaperän viitattujen tulojen kanssa virtaviivaistaa yksittäisiä toimintoja.Minimoimalla vääristymät ja toimittamalla puhdasta ääntä, LM380 varmistaa korkean uskollisuuden äänen.Valinnainen silta-sidottu kuorma (BTL) -tila vahvistaa tehonlähtöä ja tarjoaa lisääntyneen monipuolisuuden eri äänikäyttöön.

Käytännöllisissä toteutuksissa voit huomata, että LM380 rikastuttaa äänen suorituskykyä suoraviivaisissa asetuksissa.Sen arvo DIY -hankkeissa johtuu integraation helppoudesta ja luotettavasta vakaudesta.Oikeiden kondensaattorien ja vastusten valitseminen voi parantaa huomattavasti kompakteja laitteita.Lisäksi sen lämpörajoittava ominaisuus tuo tietoturvan tunteen, etenkin dynaamisissa käyttöympäristöissä.Nämä käytännön sovellukset kuvaavat IC: n roolia sekä yksinkertaisten että monimutkaisten äänijärjestelyjen parantamisessa, mikä edistää merkittävästi ilahduttavaa kuulokokemusta.

Nastakokoonpano

Pinanumero	Nimeä	Kuvaus
1	Ohittaa	Käytetään irrottamiskondensaattorin kytkemiseen.
2	Ei-inverkong tulo (in+)	Vahvistimen vastainen tappi, jonka ääni tarjoaa signaali.
3, 4, 5, 7, 10, 11, 12	Hölynpöly	Maatappeja.
6	Tulon kääntäminen (in-)	Vahvistimen kääntäminen, normaalisti maadoitettu.
8	VUlkona	Vahvistimen lähtötappi, kytketty kuormaan.
14	Vs	Virtalähde.
9, 13	NC	Ei kytkettyjä tapia.

Ominaisuudet ja tekniset yksityiskohdat

Ominaisuus/eritelmä	Kuvaus
IC -tyyppi	Äänenvoimavahvistin IC
Nastat	14
Pakettityyppi	Tavallinen upotuspaketti
Jännitesyöttöalue	10 - 22 V
Lepotila (18 V: n kohdalla)	0,13 wattia
Jännitteenvapaus	50
Korkean tuloimpedanssi	150 kΩ
Korkea huippuvirtakyky	1,3 ampeeria
Vääristymä	Matala vääristymä
Lepotilassa	Puolet jännitesyöttöstä
Varastointi- ja risteyslämpötila	-65 -150 ° C

Korvaukset ja vertailukelpoiset vaihtoehdot LM380: een

Vertailukelpoiset vaihtoehdot

Olla LM317

Olla LM311

Olla LM318

Olla LM324N

Olla LM324

Olla LM335

Olla LM348

Olla LM339

Olla LM386

Olla LM358

Korvikkeet

• IC6283

Olla AD620

Käytännön sisäpuhelinjärjestelmän laatiminen LM380 IC: n avulla

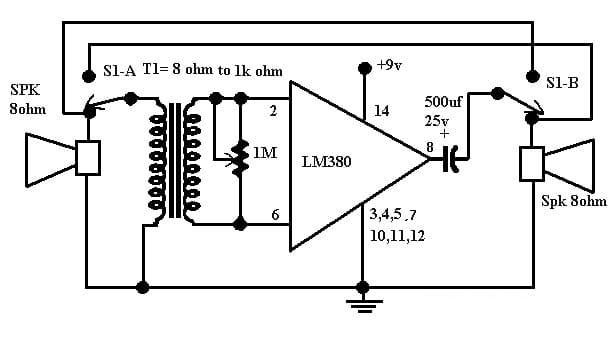

Intercom -järjestelmät helpottavat viestintää ja virtaviivaista hallintaa monipuolisten asetusten välillä koteista lentokoneisiin.Näillä järjestelmillä on huomattava rooli pääsyoperaatioiden mahdollistamisessa ja tiedon jakamisessa tehokkaasti.Sisällyttämällä LM380 IC, tehokas ja komplikaatio Intercom -piiri voidaan rakentaa avainkomponenteilla, mukaan lukien kaiuttimet ja potentiometri.Tämä kokoonpano hyödyntää kaksinkertaisen navan yhden heittokytkimen (DPST), mikä mahdollistaa sileät siirtymät lähetys- ja vastaanottosignaalien välillä.Tämä muotoilu tarjoaa sinulle arvokkaan mahdollisuuden tutkia käytännön kokemusta ja kehittää perustaidot.

Ydinpiirin asettelu

Piirin toiminnallisuus riippuu siitä, että teho on toimitettava LM380 IC: n PIN-14: lle, ja erityiset nastat perustuvat stabiilisuuden ylläpitämiseksi ja häiriöiden vähentämiseksi.DPST -kytkin on tärkeä tekijä määritettäessä, mikä puhuja toimii lähettimenä ja mitkä vastaanottimena tarjoamalla käytännön menetelmä äänivirran hallintaan.Lisäksi potentiometri mahdollistaa tarkan äänenvoimakkuuden säädöt, jolloin voit olla vuorovaikutuksessa järjestelmän kanssa intuitiivisemmin.

Elektronisten piirejen häiriöiden tehokkaasti korostetaan usein, etenkin koska lukuisat sovellukset vaativat läpinäkyvää ja keskeytymätöntä viestintää.Voit usein korostaa maadoitustekniikoita ja suojausstrategioita aktiivisena melun vähentämisessä ja erinomaisen äänensiirron laadun varmistamisessa.

Vaihesiirtooskillaattoripiirin rakentaminen LM380 IC: n kanssa

Vaihekieltooskillaattoripiiri tuottaa taitavasti jatkuvia siniaaltoja koordinoimalla vahvistinta nerokkaasti muotoiltuun palautussilmukkaan.Tämä silmukka käyttää vastusista ja kondensaattoreista koostuneen vaihesiirtoverkkoa saavuttaen vaaditun 180 ° vaihesiirron värähtelyn ylläpitämiseksi.LM380 IC toimii tämän järjestelyn hallitsevana komponenttina, joka on kuuluisa kyvystään sulautua saumattomasti lisäelementeihin signaalin eheyden parantamiseksi ja vakauttamiseksi.

Avain oskillaattorin toimintaan on LM380 IC, johon liittyy harkiten sijoitettu resistiivisiä ja kapasitiivisia komponentteja, jotka yhdessä tuottavat tarkan 180 ° vaihesiirron, jota käytetään sekä värähtelyn aloittamiseen että ylläpitämiseen.Asennus käyttää sarjaa RC -verkkoja, joista kukin edistää 60 ° vaihesiirtoa, mikä johtaa tarvittavaan kokonaisvaiheen modulaatioon.Tämä modulaarinen muotoilu on aktiivinen luotettavan suorituskyvyn varmistamiseksi eri käyttöolosuhteissa.

Toiminnallisuus

Vaihekieli -oskillaattorin avainrooli on tuottaa siniaaltoja valituilla kiinnostavilla taajuuksilla.LM380, jossa on sisäinen rakenne ja ulkoinen RC -kokoonpano, mahdollistaa kumulatiivisen vaihesiirron, joka tarjoaa jatkuvasti aiotun lähtöä.RC -parametrien muuttaminen mahdollistaa värähtelytaajuuden tarkan hallinnan, mikä antaa sinulle joustavuuden mukauttaa järjestelmä erillisiin operatiivisiin vaatimuksiin.

Edut ja haasteet

Edut

LM380 IC löytää kompakti suunnittelunsa kapeansa projekteista, joissa avaruus on palkkiossa.Sen kyky tuottaa korkealaatuista ääntä heijastaa sen pätevyyttä terävän äänen jäljentämisen saavuttamisessa, mikä tekee siitä suositun komponentin kulutuselektroniikassa, kuten radioissa ja televisioissa.Lisäksi sen saumattomat integraatiot eri järjestelmiin esittelee sen kykyä vastata monipuolisiin äänenparannustarpeisiin.Vähentynyt harmoninen vääristymä myötävaikuttaa säilyttämään audio -uskollisuuden ja varmistaen sujuvan ja nautinnollisen kuuntelun.Saumaton äänitasapaino saavutetaan edelleen itsekeskittymisominaisuuden avulla, mikä parantaa laitteen yleistä toimintoja.Lisäksi sisäänrakennettu oikosulku ja lämpösuojat kuvaavat sen luotettavuutta, suojaamalla piiriä mahdollisilta toimintariskeiltä ja parantamalla sen pitkäikäisyyttä.

Haasteet

Vaikka LM380 IC tarjoaa useita hyödyllisiä piirteitä, se jää suuresti voimakkaisiin sovelluksiin, rajoittaen sen käyttöä skenaarioissa, jotka vaativat huomattavaa tehoa.Tällaisissa tapauksissa ulkoisten jäähdytyselementtien sisällyttämisestä tulee vaadittu harkinta suuritehoisten operaatioiden ylimääräisen lämmön hallitsemiseksi, monimutkaisen suunnittelun ja tuotantokustannusten lisäämiseksi.Sen rajoitettu jännitekäyttöalue rajoittaa sen sopeutumiskykyä järjestelmille, jotka edellyttävät suurempaa jännitteen yhteensopivuutta.IC: n herkkä luonne ja satunnainen melu toiminnan aikana voivat estää pyrkimyksiä ylläpitää jatkuvasti korkeaa äänenlaatua, esittäen esteitä äänijärjestelmän suunnittelussa.

Monipuoliset sovellukset

LM380 IC parantaa merkittävästi erilaisten ääniin liittyvien sovellusten suorituskykyä, kutomalla tekniikan eri näkökohtia monipuolisella luonteellaan.Sen kompakti suunnittelu ja tehokkuus tekevät siitä halutun valinnan kannettaville äänilaitteille, jotka tarjoavat sinulle korotetun kuulokokemuksen liikkeessä.Lisäksi sen viestinnän alueella sillä on merkitystä sisäpuhelimien järjestelmien rakentamisessa, mikä edistää selkeää äänen siirtoa sujuvaa viestintää varten.

Koulutus- ja kotitalousvaikutukset

Koulutusympäristöissä LM380 loistaa koulutuspakettien peruskomponenttina, auttaen opiskelijoita ymmärtämään elektroniikkaa ja vakaa monistusperiaatteita.Nämä sarjat eivät vain viljele käytännön taitoja, vaan myös vahvistavat käsitteitä, yhdistämällä tehokkaasti akateemisia ja käytännön sovelluksia.Kotirintamalla LM380: sta tulee osa kodin automaatioyrityksiä, joissa selkeät äänihälytykset ovat dynaamisia ilmoituksista ja turvallisuusviesteistä.Sen integrointi älykkäisiin kotijärjestelmiin parantaa mukavuuttasi ja turvallisuuttasi tarkan kuulon palautteen avulla.

Vapaa -ajan ja viihdeinnovaatiot

LM380: n vahvistusteho saavuttaa virkistysmahdollisuudet, parantaa lelujen äänenlaatua ja rikastuttaa siten interaktiivisia kokemuksia.Tämä parannus vetää sinut tuotteisiin, jotka on suunniteltu huvitusta ja sitoutumista kiehtoviin äänitehosteisiin.Lisäksi sen käyttö pienissä DIY -äänijärjestelmissä antaa sinulle mahdollisuuden kokeilla mukautettuja äänenasetuksia, jotka yhdistävät luovuuden teknisellä taitolla.

Kompakti viestintätekniikka

LM380: n näkyvä käyttö on kompakti viestintälaitteiden, kuten radiopuhelimien, sisällä.Täällä on merkitys äänen selkeyden varmistamisessa, mikä on hyödyllistä tehokkaiden sanallisten vaihtojen kannalta, etenkin ympäristöissä, joissa ympäristön melu saattaa häiritä viestintää.Tämä rooli korostaa äänen laadun vaikutusta tyytyväisyyteen ja tehokkuuteen viestintätekniikassa.
