Kattava opas BD140 -transistoriin

BD140 PNP-transistori on keskipitkän elektroniikan kulmakivi, jota juhlitaan tarkkuuden suunnittelusta ja laajalle levinneestä käyttöönotosta eri toimialoilla.Alun perin Phillipsin kehittämä ja nyt johtavien valmistajien tuottama, kuten puolijohde, stmicroelectronics ja Samsung, BD140 on veistänyt markkinaraon äänisovelluksiin korkean taajuusluokituksensa vuoksi 160MHz.Sen monipuolisuus, luotettavuus ja tehokas suorituskyky tekevät siitä suositun valinnan.Vahvistimista ja moottorikuljettajista koulutustyökaluihin ja teollisuusjärjestelmiin BD140 osoittaa edelleen tarvittavaa roolia nykyaikaisessa elektroniikassa.

Luettelo

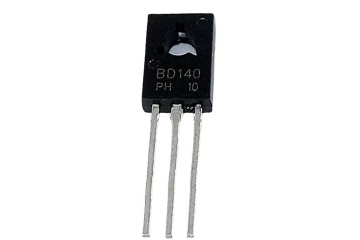

BD140 Transistorin yleiskatsaus

Se BD140 on erittäin mukautuva piikonipohjainen keskitehokkuus PNP-transistori, jota käytetään pääasiassa äänivahvistimissa ja lähes täydentävissä kuljettajapiirissä.Vuoteen 126 -paketissa sijaitseva se hallitsee nykyistä 1,5A: ta, mikä tekee siitä hyvin sopusoinnut tehtäviin, kuten ajo-releet, LEDit ja moottorit.Sen vankka kollektori-emitteri- ja keräilijäpohjajännitteet, jotka huippuvat 80 V: lla, varmistavat taitavan toiminnan äänisovelluksissa.Kun kylläisyysjännite on -0,5 V ja tehon hajoamisnopeus 12,5 W, sen suorituskyky äänipiirissä on huomattavasti parantunut.Tämän transistorin nykyinen monistuskerroin, joka tunnetaan nimellä beeta, vaihtelee välillä 40–160, kun taas emäjännitteen jännite saavuttaa korkeintaan 5 V: n varmistaen, että se integroituu saumattomasti sulautettuihin järjestelmiin, jotka vaativat logiikkatason toimintaa.Voit valita BD140: n luotettavan tasapainon tehon tehokkuuden ja suorituskyvyn välillä, ja sitä arvostetaan pääasiassa kompakteissa piirikokoonpanoissa.

Yksityiskohtainen operatiivinen dynamiikka

BD140 PNP -transistori osoittaa poikkeuksellisen sopeutumiskyvyn, mikä tekee siitä sovellettavan monenlaisia ​​skenaarioita.Kun sen pohjaan kohdistetaan positiivinen jännite, kollektorin ja emitterin välinen toiminta pysäyttää;Päinvastoin, tämän jännitteen poistaminen sallii sähkövirtauksen.Transistori helpottaa huippuvirtaa 1,5A emitter-keräilijän polun kautta saavuttaakseen kylläisyyden.Tämän virtatason ylittäminen voi vaarantaa piirin eheyden.Siirtyessä raja-tilaan transistori irtoaa keskeyttämällä perusvirta, pysäyttämällä tehokkaasti virran virtaus.Voit arvostaa tätä kykyä sen rooliin ylivirtasuojauksessa, joka on avain aktiivisten piirielementtien turvaamiseen mahdollisia uhkia vastaan.Tällä luontaisella turvaominaisuudella on hyödyllinen osa monimutkaisten elektronisten järjestelmien pitkäikäisyyden ja tehokkuuden ylläpitämisessä.

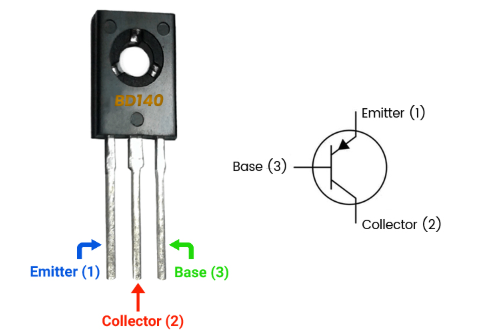

BD140 -transistorin nastakokoonpano

Pinanumero	Nimeä	Kuvaus
PIN-1	Säteilijä	Virtavirta valuu tämän liittimen läpi ja on yleensä kytketty GND: hen.
PIN-2	Keräilijä	Nykyinen virtaa tämän päätteen läpi ja on normaalisti kytketty kuormaan.
PIN-3	Pohja	Tämä terminaali hallitsee transistorin puolueellisuutta ja sitä käytetään Transistorin kytkemiseksi/pois päältä.

BD140 -transistorin ominaisuudet ja tekniset tiedot

Ominaisuus/eritelmä	Yksityiskohdat
Transistorityyppi	PNP
Kosketuspinnoitus	Tina
Asennustyyppi	Reiän läpi
Nastat	3
Transistorielementtimateriaali	Pii
Mitat (l x h x w)	7,8 mm x 10,8 mm x 2,7 mm
Käyttö	Kohtalainen nykyinen laite keskipitkän virtapiirien varalta
Hanki arvo (HFE)	25 - 250
Keräilijävirta (IC)	-1.5a (negatiivinen osoittaa PNP -transistorin)
Perusvirta (IB)	-0.5a
Virran hajoaminen (PD)	12.5W
Siirtymätaajuus (FT)	190MHz
Risteyslämpötila (TJ)	150 ° C
Pakettityyppi	TO-126 (suorakulmainen muoto, epoksi ja muovimateriaali)
Keräilijäpohjajännite (VCB)	-80V
Keräilijän emitterjännite (VCE)	-80V
Emitteripohjajännite (VEB)	-80 V
Jatkuva keräilijävirta (IC)	-1.5a
Perusvirta (IB)	-0.5a
Emitter-Base-hajoamisjännite (VBE)	-5V
Vastaavat transistorit	BD170- BD140G, BD180, BD790, BD231, BD792, BD238G- MJE702- MJE171
Täydentävä NPN -transistori	BD139
Korvaava huomautus	Jännite- ja virran arvot on tarkistettava ennen korvaaminen vastaavilla

Menettelyt BD140 -transistorin turvallisesti hyödyntämiseksi

BD140 -transistorin turvallisen ja tehokkaan käytön saavuttaminen sisältää voimakasta huomiota sen operatiivisiin rajoihin, mikä parantaa sekä sen suorituskykyä että kestävyyttä.Optimaalisen käytön hallitseva toimii 80 V: n jännitekynnyksen alla, käytäntö, joka suojaa komponenttia mahdollisista vahingoista tai toimintahäiriöistä.

• Jännitteen pitäminen alle 80 V on välttämätöntä.Tämä kynnysarvo symboloi erittäin kestävää tasoa, joka varmistaa johdonmukaisuuden ja estää sähköstressiä.Näkemykset jännitesäätelymenetelmistä ovat hyödyllisiä;Komponenttien, kuten jännitejakajien tai tasasuuntaajien, käyttäminen voi auttaa hallitsemaan vaihteluita, menetelmä, joka usein luottaa haastaviin asetuksiin.

• Lämmön tehokkaasti hallinta pysyy dynaamisena.Sopivan jäähdytyselementtien käyttäminen on tärkeä asia taitavasti.Jäähdytyselementin mitat ja materiaalit tulisi määrittää odotetun lämpökuorman ja transistorin energian hajoamisen avulla.Voit usein käyttää lämpöpastaa lämmönsiirtotehokkuuden lisäämiseksi, inkrementaalista modifikaatiota, joka voi parantaa selvästi suorituskykyä ja pidentää operatiivista käyttöikää.

• Sopivan perusvastuksen toteuttaminen on vakava perusvirran säätelemiseksi ja vakaan toiminnan varmistamiseksi.Laske vastuksen arvo edullisen kytkentänopeuden ja erityisten sovellusvaatimusten perusteella.Prototyyppien aikana voit usein säätää näitä parametreja optimaalisten tulosten saavuttamiseksi.

• Toiminta lämpötilaspektrissä -55 ° C - +150 ° C varmistaa stabiilisuuden ja vartijat lämpövähennyksessä.Ympäristövaikutukset tunnustavat suojaavat strategiat, kuten lämpöeristys tai ilmasto-ohjatut kotelot, saattavat olla suositeltavia sovelluksille äärimmäisissä ympäristöissä.Näiden lämpötilanhallinnan elementtien tarttuminen voi edistää voimakkaampia malleja.

Äänen aktivoitu tasavirtamoottorin ohjaus CA3140 IC- ja BD140-transistorilla

Äänien aktivoidun moottorin valvonnan innovatiivinen maailma tuo kiehtovan tavan hallita moottoria kuuloviitteiden kautta.Tämän lähestymistavan johtaminen on piiri, joka sisältää CA3140 IC: n, joka tuo mukautuvuuden ja tarkkuuden perustiedot saumattomaan suorituskykyyn.Tärkeimmät komponentit sisältävät:

• Muuttuva virtalähde (5 V-15V akku)

Olla 2N3906 NPN -transistori

Olla CA3140 Operatiivinen vahvistin (op-AMP) IC

• DC -moottori

• BD140 -transistori

• Sähkömikrofoni

• Vastukset, mukaan lukien 10K: n muuttujavastus herkkyyden hallintaan

CA3140 OP-AMP toimii vertailutilassa, käsittelee reaktiivisesti äänisyöttöä sähkömikrofonista.Tämä kokoonpano tekee siitä ihanteellisen skenaarioihin, jotka vaativat nopeaa sopeutumista äänenvaihteluihin.Taitavalla säädöllä vertailun herkkyys voidaan räätälöidä reagoimaan tiettyihin kuulotaajuuksiin tai volyymiin, mikä mahdollistaa tarkan ohjausstrategian.

BD140- ja 2N3906 -transistorit toimivat vahvistimina CA3140: n lähtölle, mikä tuottaa riittävästi tehoa tasavirtamoottorin tehokkaaseen ohjaamiseen.Niiden valinta perustuu kykyyn hallita kohtalaista tehotasoa, mikä tekee niistä sopivia kannettaviin, matalan jännitteisiin skenaarioihin.Näiden transistorien hyödyntäminen voi lisätä piirin pitkäikäisyyttä ja suorituskykyä huolellisten säätöjen avulla.

Tämän piirin käyttöönotto visuaalisesti heikentyneille henkilöille yksinkertaistaa merkittävästi vuorovaikutusta sähkölaitteiden kanssa, mikä eliminoi fyysisen sitoutumisen tai monimutkaisten ohjausten välttämättömyyden.Tämä operatiivinen helppous voi vaikuttaa syvästi jokapäiväiseen elämään ja tarjoaa uusia tapoja itsenäisyydelle.Äänen aktivoidun ohjauksen sisällyttäminen leluihin ja robotiikkaan lisää sitoutumistasi lisääntyneen interaktiivisuuden avulla.Yksinkertaisen aktivoinnin lisäksi tämä menetelmä luo perustan edistyville malleille, joissa äänihyödykkeet voivat laukaista monimutkaisia ​​sekvenssejä ohjelmoitavissa robotissa tai animoituissa leluissa.Näiden alojen kokemukset tuovat esiin valtavan potentiaalin käyttää ääntä dynaamisena rajapinnalla.

BD140 -transistorin käyttö

BD140 -transistori on monipuolinen komponentti, joka löytää paikkansa laajalle valikoimasta elektronisia sovelluksia, jotka vaihtelevat koulutuspyrkimyksistä monimutkaisiin teollisuusjärjestelmiin.Sen näkyvä rooli sekä analogisissa että mikrokontrollereissa, mukaan lukien Arduino -projektit, korostaa sen mukautumiskykyä.Tämä transistori on kykenevä hallitsemaan alle 1,5A: n kuormia, ja se on erinomainen käyttämällä pieniä releitä ja moottoreita.Lisäksi sitä käytetään usein akkulatureita ja moottorikuljettajia, skenaarioita, joissa vankka virranhallinta on hallitsevaa.

Oppiminen ja aloittelijaelektroniikka

Luokkahuoneissa ja työpajoissa BD140 -transistori esittelee sinulle elektroniikan lopulliset periaatteet, jotka tarjoavat konkreettisen tavan tutkia käsitteitä, kuten monistamista ja vaihtamista, johtuen sen kohtalaisista tehoominaisuuksista.

Teollisuusympäristöt

Teollisuuspallassa BD140 osoittaa luotettavuuden sovelluksissa, jotka vaativat alhaisista tai keskisuurten tehontuotantoihin.Se löytää säännöllisesti käyttöä äänenvahvistimissa ja hi-fi-ohjaimissa, joissa äänen laadun tarkkuus on dynaaminen.Lisäksi sen tehokkuus kytkentäpiireissä ja virtalähteissä esittelee sen monimutkaisen hyödyllisyyden.

Konkreettiset toteutukset

BD140 loistaa käytännön sovelluksissa, kuten TV-piireissä ja hienostuneemmissa elektronisissa kehyksissä, joissa monivibraattoripiirit ja releenohjaimet ovat perustiedot.Sen teho ja luotettavuus valaistusjärjestelyissä korostavat edelleen sen hyödyllisyyttä.Signaalin monistuksessa transistori varmistaa signaalien eheyden ja selkeyden, ja sillä on avainasemassa viestinnän ja suorituskyvyn vertailuarvojen ylläpitämisessä.
