Kattava opas ADC0804 ADC: lle: Pinout, kaavio ja käyttö

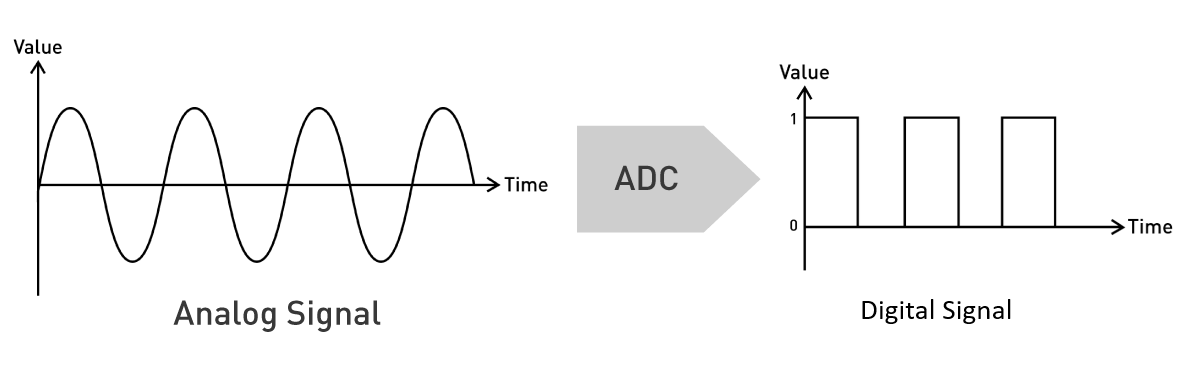

Analogiset-digitaalimuuntimet (ADC) siltaa aukon analogisten ja digitaalisten maailmojen välillä, mikä tekee niistä tarvittavia nykyaikaisessa elektroniikassa.Muuntamalla analogiset signaalit, kuten jännite tai virta, tarkkoiksi digitaalisiksi lähdöiksi, ADC: t mahdollistavat digitaaliset laitteet prosessoida ja tulkita ilmiöitä.Teknologian kehittyessä ADC: stä on tullut perustiedot mikrokontrolleripohjaisista järjestelmistä, jotka vaikuttavat teollisuuteen automaatiosta kulutuselektroniikkaan.Näistä ADC0804 erottuu sen historiallisesta merkityksestä ja monipuolisuudesta.Tässä artikkelissa tutkitaan ADC0804: n asennusta, piirisuunnittelua ja sovelluksia, jotka valaisevat sen kestävää merkitystä analogisessa digitaalisessa muuntamisessa.

Luettelo

ADC0804 Yleiskatsaus

Se ADC0804 on 8-bittinen CMOS-muunnin, joka hyödyntää peräkkäistä lähentämismenetelmää tehokkaan digitaalisen muuntamisen saavuttamiseksi.Suunniteltu tehokkaaseen viestintään 8080A-ohjausväylän kanssa, sen kolmen tilan lähdöt yksinkertaistavat prosessorin vuorovaikutusta toimimalla muistin sijainneina tai I/O-portteina poistamalla ylimääräisen käyttöliittymälaitteiston vaatimuksen.Sen integrointia mikrokontrollereihin-esimerkiksi Raspberry Pi-parantaa sisäänrakennetun kellon sukupolven, joka lievittää ulkoisten ajoitussignaalien tarvetta.8-bittisen resoluution tarjoaminen tästä moduulista tulee monipuolinen eri sovelluksissa, kuten tarkka lämpötilan seuranta, korostaen sen merkittävää vaikutusta nykyaikaiseen teknologiseen ekosysteemiin.Sen laaja käyttö korostaa syvällistä luotettavuuden ja kyvyn tunnetta.

Päivittäisessä elämässämme tulokset esiintyvät usein jatkuvina matemaattisina arvoina, jotka esittävät haasteita erillisissä taajuusalueilla muotoilluille järjestelmille.ADC: llä on tärkeä osa muuntaa analogiset tulot erillisiksi digitaalisiksi signaaleiksi, joita elektroniset laitteet voivat käsitellä nopeasti, laajentaen siten niiden käytettävyyttä eri korkean teknologian sektorilla.Päivittäiset olosuhteet vahvistavat tämän muuntamisen välttämättömyyttä, joka antaa monimutkaisille järjestelmille mahdollisuuden toimia ilman esteitä.

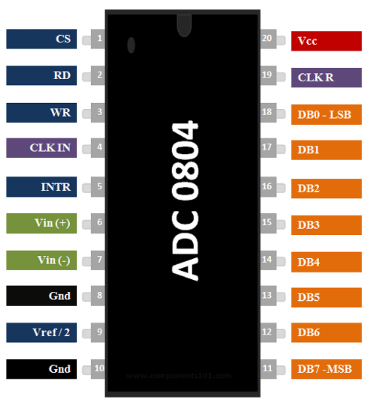

Nastakokoonpano

20-nastaisessa asennuksessa jokainen ADC0804: n PIN-koodi on suunniteltu erilliseen tehtävään, mikä on sen tehokasta suorituskykyä.

PIN -funktiot

Nro	Nimeä	Kuvaus
1	Chip Select (CS)	Chip Select -sovellusta käytetään, jos käytetään enemmän kuin yhtä ADC -moduulia. Oletuksena, maadoitettu.
2	Lue (RD)	Lue -nasta on maadoitettava analogisen arvon lukemiseksi.
3	Kirjoita (WR)	Kirjoita PIN tulisi pulssia korkeaksi tietojen muuntamisen aloittamiseksi.
4	Pistäytyä	Ulkoinen kello voidaan kytkeä tähän, muuten RC: tä voidaan käyttää Sisäisen kello.
5	Keskeyttää (intr)	Menee korkealle keskeytyspyyntöön.
6	Vin (+)	Erilainen analoginen tulo +.Yhdistä ADC -tuloon.
7	Vin (-)	Erilainen analoginen tulo -.Yhdistä maahan.
8	Pohja	Analoginen maappari, joka on kytketty piiriin.
9	Vref/2	Viitejännite ADC -muuntamiseen.
10	Pohja	Digitaalinen maappari, joka on kytketty piiriin.
11-18	Data bitti 0 - bitti 7	Seitsemän lähtötiedon bittitappia, joista lähtö saadaan.
19	Clk r	RC -ajoitusvastuksen syöttötappi sisäiselle kellolle sukupolvi.
20	VCC	Käytä ADC -moduulia, käytä +5 V.

Jokaisella ADC0804 -kokoonpanon PIN -koodilla on osa laitteen toimintaa, mikä mahdollistaa yksityiskohtaisen vuorovaikutuksen ulkoisten elektronisten komponenttien kanssa.PIN -koodi varmistaa sujuvan sisällyttämisen lukuisiin elektronisiin järjestelmiin laajentaen ADC0804: n hyödyllisyyttä eri skenaarioissa.

VREF/2 -nastan rooli

VREF/2 -nasta muotoilee merkittävästi ADC: n referenssijännitteen vaikuttaen siihen, kuinka syöttövaihtelu käännetään digitaaliseen muotoon.Kun PIN-9 jätetään kytkemättömäksi, se sallii toiminnan 0–5 voltin alueella, muuntaminen tapahtuu 19,6 mV: n vaiheissa.Tämä ominaisuus kohdistuu tehtäviin, jotka edellyttävät erittäin tarkkoja mittauksia, koska se vaikuttaa sekä ADC: n alueelle että sen tuotoksen resoluutioon.Näiden muuntamisvaiheiden tunnistaminen auttaa parantamaan analogisten signaalien huolellisia digitaalisia esityksiä vaativien järjestelmien suunnittelua korostaen niiden herkkyyttä ja tarkkuutta käytännön sovelluksissa.

ADC0804: n ominaisuudet

Ominaisuus	Kuvaus
Mikroprosessorin yhteensopivuus	Saumaton integraatio kaikkien mikroprosessorien tai itsenäinen toiminta.
ADC -moduuli	Yhden kanavan 8-bittinen ADC-moduuli.
Sirukello	Ulkoista oskillaattoria (kello) ei tarvita.
Digitaalinen tulos	Vaihtelee välillä 0 - 255.
Tulojännitealue	2,5 V - 6,5 V.
Askelkoko	Kun VREF on asetettu 5 V: n, jokainen 19,53 mV: n analogisen arvon nousu johtaa yhden bittiseen nousuun.
Pakettivaihtoehdot	Saatavana 20-nastainen PDIP- ja SOIC-paketti.
Muuntamisaika	Analoginen digitaaliseen muuntamiseen vie 110 mikrosekuntia.
Sisäinen kellotaajuus	Toimii 640 kilohertsellä.
Jännitteen mittausominaisuus	Mittaa jännitteet 0 - 5 volttia 5 V: n tulolla toimittaa.
Jännitteen vertailun yhteensopivuus	Yhteensopiva erilaisten jännitteen viitteiden kanssa, a Vähintään 2,5 V.
Laitteen yhteensopivuus	Täysin toiminnallinen CMOS- ja TTL -laitteiden kanssa.
Sisäkello	Toimintataajuus 640 kHz: llä.
Nollasääde	Ei tarvita nolla säätöä toiminnan aikana.
Minimi muuntamisaika	110 mikrosekuntia.
Differentiaalijännitetulo	Sisältää differentiaalisen analogisen jännitteen tulo.

ADC0804: n piirikaavio

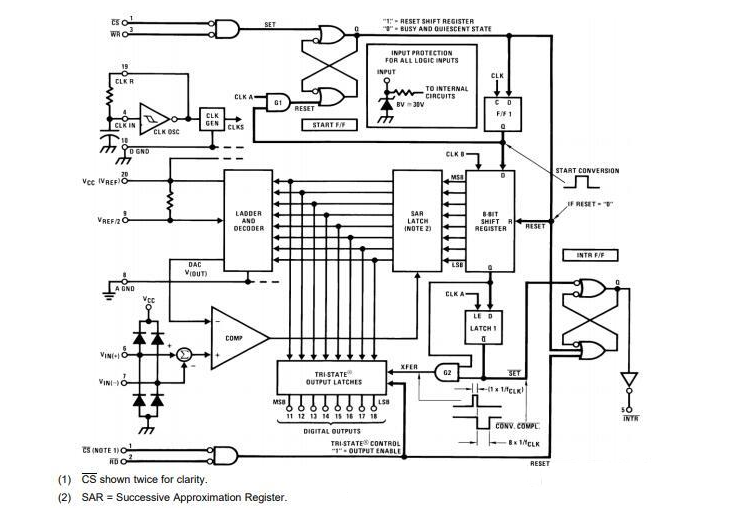

Toiminnallinen lohkokaavio

Sisäpiiri

ADC0804 suorittaa herkän tehtävän muuntaa analogiset signaalit digitaaliseksi dataksi, menettely, joka on syvästi juurtunut lukuisiin skenaarioihin, jotka vaativat tarkkaa mittausta ja säätelyä.Tämän laitteen hyödyntämiseksi kokonaan on tutkittava elektronien kiehtovia vuorovaikutuksia sisällä.Tämä etsintä ulottuu pelkän signaalin muuntamisen ulkopuolelle, joka kattaa saumattomasti yhdessä työskentelevien eri komponenttien harmonian.Yksityiskohtaisen käsityksen saaminen tästä prosessista voi tarjota syviä näkemyksiä suorituskyvyn maksimoimisesta, sekä johdonmukaisen tehokkuuden että luotettavuuden saavuttamisesta käytännöllisissä olosuhteissa.

Kompleksin sisäisen rakenteen kattamiseksi ADC0804 ottaa käyttöön edistyneen portti-, flip-flops- ja dekoodereiden verkon, joka on sitoutunut signaalimuutokseen.SAR (peräkkäinen lähentämisrekisteri) salpa on avain, suorittamalla binaarinen hakualgoritmi jatkuvien analogisten tulojen muuttamiseksi tarkkoiksi digitaalisiksi lähdöiksi.Tätä tehtävää vaaditaan lisäkomponenttien, kuten Tri-State-puskurien ja 8-bittisten vaihteiden, koordinoitu toiminta, jotka yhdessä varmistavat jäsennellyn ja koherentin tiedonsiirron.Käytännön tekniikkakokemuksiin näiden elementtien hienosäätö voi parantaa huomattavasti muuntamisainetta-lähinnä ympäristöissä, joissa jopa pienet erot vaikuttavat suuresti tuotoksiin.Monimutkaisten järjestelmien puitteissa näiden hienousten tarttuminen tarjoaa taktisen hyödyn monipuolisten vaatimusten puhdistamisessa ja sopeutumisessa.

ADC0804: n integrointi

Aloita integraatiosekvenssi kiinnittämällä ADC vetämällä CS -nasta matalaan tilaan.Seuraavaksi aloita analoginen digitaalinen muuntaminen säätämällä WR-nasta.Sitä vaaditaan sopeutumaan sisäiseen nastaan;Matala tila heijastaa täytettyä muuntamisprosessia.Käytä digitaalista lähtöä säätämällä RD -nasta.Alla on C -koodiesimerkki, joka valaisee näitä menettelyvaiheita:

• Aseta `cs = 0;` // Kiinnitä ADC valitsemalla siru.

• `wr = 0;` // ilmoita kirjoitusoperaation alkamista.

• Esitä `viive (10);` // Salli runsaasti aikaa signaalin vakauttamiseen.

• Aseta `wr = 1;` // laukaisuprosessi.

• Hyödynnä silmukkaa `while (intr == 1);` // Jatka odottamista, kunnes muuntaminen päättyy.

• Aseta `rd = 0;` // Nouta ja lue muuntamistulos.

Ajoituksessa ja sekvenssissä tarvittava tarkkuus on hallitseva tarkan tiedonhaun varmistamiseksi.Henkilökohtaisista oivalluksista huolellinen huomio ajoitukseen voi vaikuttaa syvästi muuntamistulosten luotettavuuteen, samankaltainen kuin rytmiin luottaen harmonisten kappaleiden luomiseksi.

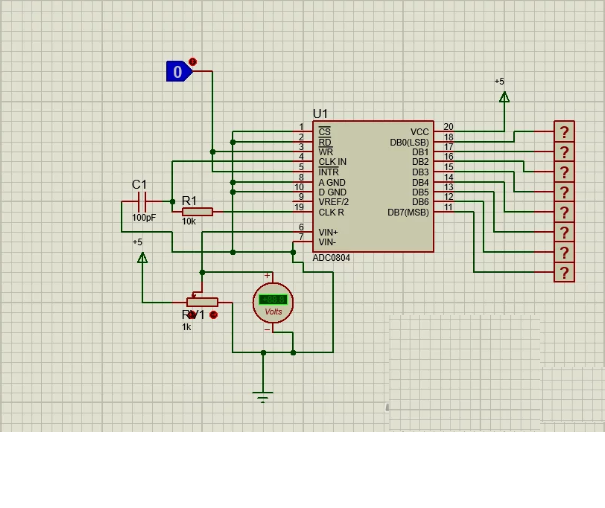

Proteus -piirin esittely

Yksityiskohtaisessa Proteus -simulaatiossa ADC0804: n taitavan muuntamisfunktionaalisuus osoitetaan voimakkaasti.Asennus edellyttää yhteyden muuttuvan jännitteen lähteen ja ADC: n analogisen tulotapin välillä, jotka yhdistyvät yhteinen maadoitus.Tämä asennus varmistaa, että digitaaliset lähdöt peilit muutokset syöttösignaaleissa, joilla on korkea uskollisuus.

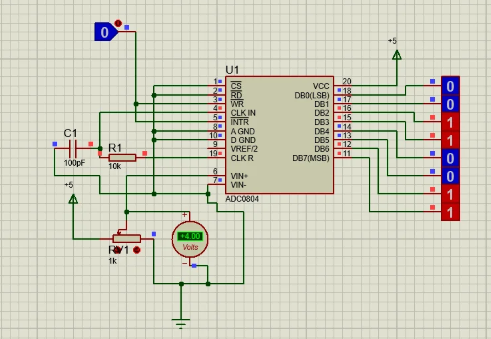

Esimerkiksi noin 4 voltin syöttäminen johtaa tyypillisesti "11001100" -binaarilähtöön, joka tarkoittaa 3,9 V: n analogista lähtöä muuntamisen yhteydessä.Tämä melkein tarkka analoginen heijastus korostaa ADC0804: n kykyä kääntää analogiset signaalit digitaalisiksi muodoiksi.Tällaisia ​​simulaatioita käytetään sovellusten hienosäätöjärjestelmiin korostaen kokemuksellisen tiedon arvokasta roolia näiden muuntamisten huippuosaamisen saavuttamisessa.

Sovellukset ADC0804: lle

Alustan integraatio

ADC0804 on kuuluisa sopeutumiskyvystään, ja sitä käytetään usein eri alustoilla, ja sitä käytetään huomattavasti suositussa Raspberry Pi: ssä.Sen saumaton rajapintakyky monimuotoisella syöttölähteellä, joka osoittaa sen hyödyllisyyttä analogia-digitaaliseen muuntamiseen keskittyneissä projekteissa.Lukuisten integraatioskenaarioiden havainnot viittaavat siihen, että yhdistettynä Raspberry Pi: n kaltaisiin alustoihin vuorovaikutuksesi yksinkertaistetaan, mikä kutsuu parannettua kokemusta toimittamalla tarkat digitaaliset lähdöt analogisista signaaleista.Tämä symbioottinen integraatio helpottaa ympäristöä, jossa tietojenkäsittely on virtaviivaisempaa, mikä mahdollistaa innovatiivisen kehityksen muun muassa kodin automaatiota ja tiedonkeruua.

Anturi

ADC0804 on pääasiassa hyödyllinen anturin ja muuntimen integraation pätevyyden kanssa.Se suorittaa dynaamisen funktion muuntamalla analogiset signaalit lämpötila -antureista, painimittarista ja erilaisista muuntimista nykyaikaisten mikrokontrollerien hallinnassa olevaan digitaaliseen tietoon.Tämä harmonia takaa, että käännetty tieto ylläpitää tarkkuutta ja reagointia, mikä on korvaamatonta dynaamisessa seuranta -asetuksessa.Signaalikelun kaltaisten ongelmien voittaminen saavutetaan harkittujen piirien suunnittelun ja huolellisen komponenttien valinnan avulla, mikä varmistaa luotettavan tiedon eheyden.

Anturiryhmät

Anturijärjestelmien alueella ADC0804 on arvostettu voimakkaasti sen kyvystä käsitellä useita tuloja tehokkaasti.Tavanomaiset piiriasetukset korostavat sen tuottavuutta hankkeissa, jotka edellyttävät synkronoidun tiedonkeruun lukuisilta antureilta.ADC0804: n toteuttaminen tällaisissa ympäristöissä johtaa usein anturiverkkojen ominaisuuksien skaalaamiseen.Tämä sovellus on enimmäkseen edullista ympäristön seurantajärjestelmissä, joissa on dynaamista kerätä jatkuvasti tietoja useista paikoista.

Jännitteen mittaus ja osoitus

ADC0804 löytää näkyvän käytön jännitteen mittaus- ja indikaattorijärjestelmissä hyödyntäen sen kykyä tarjota tarkkoja digitaalisen jännitetason lukemia järjestelmissä, jotka vaativat seurantaa ja hallintaa.Tämä sovellus, jota käytetään usein koulutuslaboratorioissa ja taloudellisissa mittausasetuksissa, kuvaa komponentin joustavuutta ja saavutettavuutta eri tasoilla.Strategiset toteutukset paljastavat, että ADC0804: n kytkentä lisäkomponentteihin voi parantaa jännitemuutosten näkyvyyttä helpottaen sähköjärjestelmien taitava hallintaa.

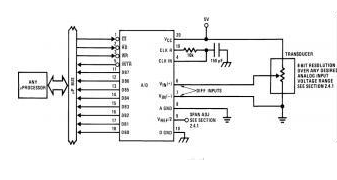

ADC0804 Tyypillinen sovelluskaavio

Vastaavat mallit

Olla ADC0808

Olla Max1112

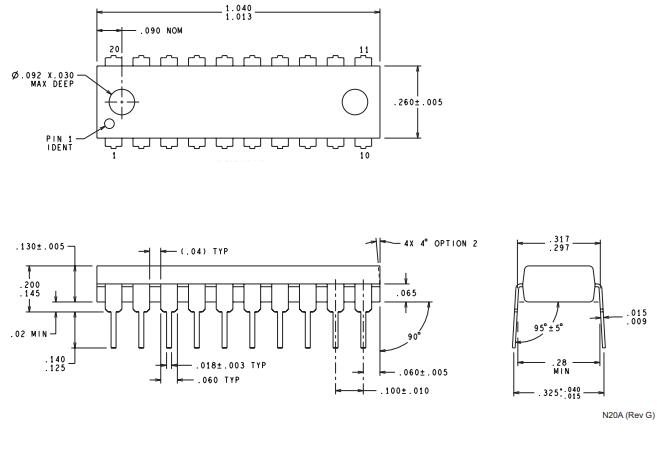

Paketti

Johtopäätös

ADC0804 on edelleen huomionarvoinen esimerkki tehokkaasta ja saatavissa olevasta analogisesta digitaalisesta muuntotekniikasta.Sen suoraviivainen arkkitehtuuri yhdistettynä luotettavaan suorituskykyyn varmistaa sen sopeutumiskyvyn monilla sovelluksilla.Ymmärtämällä sen ominaisuudet ja kokoonpanot voit hyödyntää ADC0804: tä järjestelmän suorituskyvyn ja tarkkuuden optimoimiseksi.Kun tehokkaan signaalinkäsittelyn kysyntä kasvaa edelleen, ADC0804 on esimerkki vankasta ratkaisusta, joka yhdistää perinteiset tekniikan periaatteet, joilla on nykyaikaiset teknologiset tarpeet.Huolellisen integroinnin ja innovatiivisen sovelluksen avulla se valmistaa tietä digitaalisten järjestelmien edistymiselle, mikä osoittaa, että yksinkertaisuus ja toiminnallisuus voivat esiintyä saumattomasti.
