Täydellinen opas ATMEGA328P -mikrokontrolleriin: Ominaisuudet, arkkitehtuuri, pinout ja sovellukset

Tämä opas selittää kaiken, mitä sinun on tiedettävä AMEGA328P -mikrokontrollerista, pienestä, mutta tehokkaasta sirusta, jota käytetään monissa elektroniikassa.Opit mitä se tekee, miten se toimii, miten se yhdistää ja missä sitä käytetään.Tämä opas auttaa sinua ymmärtämään, miksi Atmega328P on niin suosittu valinta elektroniikassa riippumatta siitä, teet sitten kouluprojektin, rakentaa robottia tai käyttää Arduino -hallitusta.

Luettelo

Yleiskatsaus ATMEGA328P -mikrokontrollerista

Se ATMEGA328P, valmistettu Microschip Technology, on 8-bittinen mikrokontrolleri AVR-perheestä.Se on tunnettu tasapainotusnopeudesta ja tehon tehokkuudesta, etenkin akkukäyttöisissä laitteissa.Se toimii RISC: n (vähentynyt ohjeet laskenta) arkkitehtuurilla ja on rakennettu käyttämällä CMOS -tekniikkaa, mikä auttaa vähentämään virrankulutusta samalla kun tukee edelleen nopeaa käsittelyä.Useimmat ohjeet suoritetaan vain yhdessä kellosyklissä, jolloin siru voi tuottaa jopa 1 MIP: tä MHz: llä.Tämä tehokkuus on keskeinen syy, että ATMEGA328P: tä käytetään usein pienitehoisissa järjestelmissä, jotka silti vaativat luotettavaa suorituskykyä.

Ominaisuuksien, kuten analogisen digitaalisen muuntamisen, sarjaviestinnän (USART, SPI, I²C) ja keskeytystuen kanssa, siru sopii hyvin kaikkeen yksinkertaisista laitteista monimutkaisempiin teollisuusohjaimiin.Se toimii jopa 20 MHz: llä ja toimii jännitealueella 1,8 V - 5,5 V, mikä tekee siitä joustavan monissa laitteistoasetuksissa.Muisti sisältää 32 kb salamaa, 1 kb EEPROM: ta ja 2 kb SRAM: ta, joka riittää käsittelemään monimutkaisia ​​algoritmeja ja tietoja.Se sisältää myös sisäänrakennetut oheislaitteet, kuten ajastimet, vahtikoiran ajastin ja laskurit, jotka parantavat järjestelmän luotettavuutta.Yksi sen tunnistettavimmista käyttötarkoituksista on Arduino Uno -levyllä.Sen kyky skaalata prototyypistä lopputuotteisiin tekee siitä vankan perustan monille sulautettuille sovelluksille.

ATMEGA328P -ominaisuudet ja suorituskyky

AMEGA328P on rakennettu kompaktille, mutta tehokkaalle alennetulle ohjeiden laskennalle (RISC) -arkkitehtuurille, joka tukee 131 erillistä ohjeita.Suurin osa näistä ohjeista suoritetaan yhdessä kellosyklissä, jolloin mikrokontrolleri voi saavuttaa jopa 16 miljoonan ohjeen suorituskykytasot sekunnissa (MIPS), kun ne toimivat 16 MHz: n kellonopeudella.Tämä korkea hyötysuhde tekee ATMEGA328P: stä hyvin sopivan sovelluksille, jotka vaaditaan prosessointinopeutta ja vähäistä virrankulutusta.Käsittelyominaisuuksiensa ytimessä ovat 32 yleistä 8-bittistä rekisteriä, jotka on kytketty suoraan aritmeettiseen logiikkayksikköön (ALU), mikä mahdollistaa nopeamman ja joustavamman tiedonkäsittelyn.ATMEGA328P sisältää kaksikyllyn laitteistokertoimen, joka parantaa aritmeettisten operaatioiden suorituskykyä sovelluksille, joissa on signaalinkäsittely, ohjausjärjestelmät ja anturitietojen käsittely.Mikrokontrolleri toimii staattisessa tilassa, jolloin se voi ylläpitää vakaata suorituskykyä monilla käyttöolosuhteilla, mukaan lukien vaihtelevat järjestelmän aktiivisuustasot.Tämä vakaus on arvokas sulautetuissa järjestelmissä, joissa sähkötilat ja tehtäväkuormat voivat vaihdella dynaamisesti.

AMEGA328P: n muisti -arkkitehtuuri on suunniteltu tukemaan tehokkaasti sekä koodin tallennus- että ajonaikaisten tietojen käsittelyä.Se sisältää 32 kb järjestelmän sisäistä ohjelmoitavaa flash-muistia, joka mahdollistaa itseohjelmoinnin sisäänkäynnin käynnistyslataimen kautta ja tukee jopa 10 000 kirjoitusjaksoa.Tämä ominaisuus mahdollistaa laiteohjelmistopäivitysten suorittamisen suoraan laitteessa ilman fyysistä poistoa tai ulkoisia ohjelmointityökaluja.Mikrokontrolleri tarjoaa 1 kt EEPROM-palvelua, joka tarjoaa jopa 100 000 kirjoitus-/poistosykliä, mikä tekee siitä ihanteellisen haihduttamattomien kokoonpanotietojen tai käyttäjän määrittämien asetusten tallentamiseksi, jotka on jatkettava sähkösyklien välillä.Tätä täydentäen on 2 kb SRAM: ta, joka käsittelee väliaikaisia ​​tietoja, kuten muuttujia, pinoja ja puskureita käsittelyn aikana.

Turvallisen ja joustavan kehityksen varmistamiseksi AMEGA328P sisältää useita hyödyllisiä turvaominaisuuksia.Näihin sisältyy lukitut käynnistysosat luvattoman koodimuutoksen estämiseksi, flash-muistissa olevien laiteohjelmistopäivitysten lukumäärän lukemisen ja sirujen käynnistyslataimen, joka mahdollistaa laiteohjelmiston asennuksen tai päivitykset tavallisten sarjarajapintojen kautta, poistaen erikoistuneiden ulkoisten ohjelmoijien tarpeen.Tarkat ajoitus- ja aikataulutehtävät mikrokontrollerissa on vankka laitteistoajastimien järjestelmä: kaksi 8-bittistä ajastinta ja yksi 16-bittinen ajastin, jokainen on varustettu vertailu- ja sieppausominaisuuksilla.Nämä ajastimet ovat tärkeitä tarkkojen pulssinleveyden modulaation (PWM) signaalien luomiseksi, tapahtumien ajoituksen suorittamiseen ja aikataulun mukaisten tehtävien hallintaan.Tällaiset ominaisuudet ovat arvokkaita sovelluksissa, kuten moottorin ohjaus-, signaali- ja viestintäprotokollissa.

ATMEGA328P Mikrokontrollerin PIN -kokoonpanot

ATMEGA328P -mikrokontrolleria on saatavana kahdessa ensisijaisessa PIN -kokoonpanossa, jotka vaihtelevat pakettityypin perusteella.Nämä kokoonpanot sisältävät TQFP (Ohut quad litteä paketti) ja Mlf (Mikro lyijykehys), joka tunnetaan myös nimellä QFN (Quad Flat NO-Lead), jotka molemmat ominaisuudet 32 nastat.Molemmat versiot käyttävät 32-nastaista asettelua, mutta ovat fyysisesti erilaisia ​​muotokerroksessa.Nastan sisäinen toiminnallisuus pysyy yhdenmukaisena näissä paketeissa, identtisillä signaalitehtävillä ja numerointilla.

Kuva 2. ATMEGA328P TQFP PINOUT

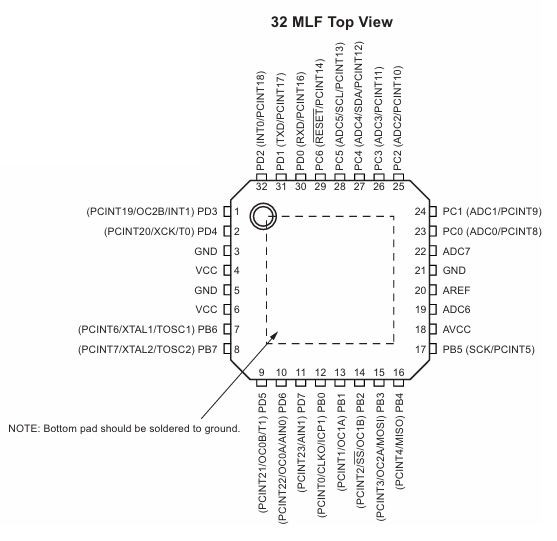

Kuva 3. ATMEGA328P MLF PINOUT

Nastakuvaus

VCC

Tarvikkeet sirulle digitaalista virtaa.

Hölynpöly

Muodostaa yhteyden maahan.

Portti B (PB7: 0) - XTAL1, Xtal2, Tosc1, Tosc2

Portti B on 8-bittinen tulo-/lähtöportti, jossa on sisäiset vetovastukset (käytössä erikseen nasta kohti).Se voi sekä hankkia että upottaa virtaa tasapainoisella käyttövoimalaitoksella.Kun Port-lähteet käytetään tuloina ja vedetään matalaksi, Port-lähteiden virta, jos pull-up on käytössä.Palautuksen aikana portin B-nastat menevät korkean impedanssin (Tri-State) -tilaan kellon tilasta riippumatta.PB6: ta ja PB7: tä voidaan käyttää oskillaattorifunktioihin kellon sulake -asetusten perusteella.Kun käytät sisäistä RC -oskillaattoria ja mahdollistaen asynkronisen ajastimen/vasta2 (AS2 -bitin kautta), PB6 ja PB7 toimivat TOSC1: na ja TOSC2: ksi.

Portti C (PC5: 0)

Portti C on 7-bittinen kaksisuuntainen I/O-portti, jossa on sisäiset vetovoimat (valittavissa nasta kohti).Nastalla on vahvat, tasapainoiset aseman ominaisuudet.Jos tappi vedetään matalaksi ulkoisesti ja vetovoima on käytössä, se hankkii virtaa.Palautuksen aikana nastat syöttävät Tri-State-tilaa.

PC6 / nollaa

PC6 toimii joko yleisenä syöttötapin tai nollausnastana.Jos RSTDISBL -sulake ei ole ohjelmoitu, PC6 toimii nollaustulona.Matala signaali, joka kestää pidempään kuin määritelty minimi kesto, laukaisee nollauksen (jopa ilman juoksukelloa).Jos sulake on ohjelmoitu, PIN -koodia käytetään tavallisena tulona.

Portti D (PD7: 0)

Portti D on 8-bittinen kaksisuuntainen portti, myös valittavissa olevilla pull-up-vastuksilla ja tasapainotetulla lähtölujuudella.Kuten muutkin portit, se hankkii virran ulkoisesti vedettynä matalalla (jos pull-up on käytössä) ja siirtyy kolmitilaan nollauksen aikana.

AVCC

AVCC käyttää analogia-digitaalimuunninta (ADC), PC3: 0 ja ADC-kanavia 6 ja 7. Se tulisi kytkeä VCC: hen, vaikka ADC: tä ei käytetä.Kun käytät ADC: tä, kytke AVCC VCC: hen alhaisen pääsyn suodattimen kautta.Huomaa, että nastat PC6 - PC4 käyttää edelleen digitaalista VCC: tä.

AREF

Tämä on ADC: n analoginen vertailujännitteen tulo.

ADC7: 6 (vain TQFP ja QFN/MLF -paketit)

TQFP- ja QFN/MLF -pakettiversioissa nämä nastat toimivat ADC: n analogisyöttöinä.Ne saavat virtalähteen analogisen jännitteen syöttö- ja toiminnan kautta 10-bittisen resoluution ADC-kanavina.

ATMEGA328P Mikrokontrollerin sähköominaisuudet

Parametrit	Min.	Typ.	Enintään	Yksikkö
Käyttölämpötila	–55		125	° C
Säilytyslämpötila	–65		150	° C
Jännite millä tahansa nastalla paitsi nollata maahan	–0.5		VCC + 0,5	V
Jännite nollattuna maaperän suhteen	–0.5		+13.0	V
Enimmäisjännite		6.0		V
DC -virta per i/o -nasta		40.0		mehu
DC -virran VCC- ja GND -nastat		200.0		mehu
Injektiovirta VCC = 0 V			± 5,0	mehu
Injektiovirta VCC = 5 V			± 1,0	mehu

ATMEGA328P -arkkitehtuuri ja sisäiset lohkot

Kuva 4. AMEGA328P -arkkitehtuuri ja sisäiset lohkot

Ytimessä ATMEGA328P on AVR -CPU -ydin, joka yhdistää 32 yleiskäyttöistä rekisteriä suoraan Aritmeettinen logiikkayksikkö (Alu).Tämä arkkitehtuuri mahdollistaa kahden rekisterin pääsyn yhdessä kellosyklissä, mikä parantaa mikrokontrollerin suoritusnopeutta ja yleistä tehokkuutta.CPU sijaitsee järjestelmässä keskitetysti ja muodostaa yhteyden erilaisiin muistilohkoihin ja oheismoduuleihin sisäisen dataväylän kautta, kuten kaaviossa esitetään.Muistijärjestelmä sisältää kolme päätyyppiä.Flash-muisti, jossa on 32 kb: n kapasiteetti, tallentaa laiteohjelmiston ja tukee itseohjelmointia kenttäpäivityksille. Eeprom, mitoitettuna 1 kb: llä, säilyttää tiedot jopa kun virta katoaa, mikä tekee siitä ihanteellisen pysyvien kokoonpanojen tallentamiseen.SRAM, jossa on 2 kb tilaa, toimii MCU: n väliaikaisena työmuistina, mikä mahdollistaa tietojenkäsittelyn aktiivisten toimintojen aikana.Kaikki kolme muistityyppiä kartoitetaan järjestelmän sisäiseen tietoväylään, mikä varmistaa nopean pääsyn ja viestintä CPU: n kanssa.

AMEGA328P integroi useita oheislaitteita, jotka laajentavat sen toiminnallisuutta.Se sisältää kaksi 8-bittistä ajastinta (T/C0 ja T/C2) ja yhden 16-bittisen ajastimen (T/C1), joita käytetään tarkkaan ajankäyttöön, pulssin leveyden modulaatioon (PWM) ja tapahtumien laskemiseen.Analoginen-digitaalimuunnin (ADC) tarjoaa kahdeksan syöttökanavaa ja 10-bittisen resoluution, joka tarjoaa tarkan näytteen antureista tai ulkoisista tuloista analogisista signaaleista.Sisäinen kaistalevyviite ja analoginen vertailu tukevat stabiileja jänniteviitteita ja analogisia signaalin vertailuja.Viestintäominaisuudet ovat vankkoja kolme avain rajapinnat- Käyttää sarjaviestintää varten, SPI nopean synkronisen tiedonvaihdon ja Tisi (tunnetaan myös nimellä I²C) yhteyden muodostamiseksi ulkoisiin oheislaitteisiin kahden johdon yli.Nämä moduulit on kytketty läheisesti I/O -portteihin (portti B ja portti C), mikä antaa joustavuuden järjestelmän suunnittelussa.Lohkokaavio kuvaa selvästi näitä yhteyksiä, jotka osoittavat, kuinka tiedot virtaavat oheislaitteiden ja AVR -ytimen välillä.

Järjestelmän stabiilisuuden varmistamiseksi sisältyy vahtikoira -ajastin, joka toimii oman oskillaattorin kanssa mikrokontrollerin nollaamiseksi, jos ohjelmisto ei reagoi.Tämä on tärkeää sulautetuissa järjestelmissä, joiden on toimitettava vartioimatta pitkään.Keskeytysjärjestelmä parantaa reagoivuutta sallimalla välittömät reaktiot molemmille sisäisille tapahtumille (kuten ajastimen ylivuodot tai ADC -muunnokset) että ulkoisiin tuloihin (kuten PIN -muutoksiin).Virranhallinta on AMEGA328P: n toinen avainvahvuus.Mikrokontrolleri tukee useita unimuotoja, jotka vähentävät virrankulutusta poistamalla käyttämättömät moduulit samalla kun ylläpitää tarvittavaa järjestelmää.Ominaisuudet kuten Virran palautus (POR) ja Ruskeanhoito (BOD) Auta ylläpitämään luotettavaa toimintaa käynnistyksen aikana ja vaihtelevissa jänniteolosuhteissa.Kellonmuodostusta käsitellään joko sisäisten oskillaattorien tai Xtal -nastajen kautta kytkettyjen ulkoisten kiteiden kautta, mikä tarjoaa joustavuuden tasapainottamisessa energiatehokkuudella.AMEGA328P on hyvin integroitu mikrokontrolleri, jolla on virtaviivainen sisäinen arkkitehtuuri, joka yhdistää tehokkaan muistin hallinnan, rikkaan oheistuen ja edistyneet virransäästöominaisuudet.

Vertailu muihin AVR -mikrokontrollereihin

Laite	Salama	Eeprom	Ryntätä	Keskeyttää vektorikoko
ATMEGA328P	32 kb	1 kb	2 kt	2 Ohjesanat/vektori
ATMEGA48A	4 kt	256 b	512 b	1 Ohjesana/vektori
ATMEGA48PA	4 kt	256 b	512 b	1 Ohjesana/vektori
ATMEGA88A	8 kb	512 b	1 kb	1 Ohjesana/vektori
ATMEGA88PA	8 kb	512 b	1 kb	1 Ohjesana/vektori
ATMEGA168A	16 kb	512 b	1 kb	2 Ohjesanat/vektori
ATMEGA168PA	16 kb	512 b	1 kb	2 Ohjesanat/vektori
ATMEGA328	32 kb	1 kb	2 kt	2 Ohjesanat/vektori

ATMEGA328P Mikrokontrollerisovellukset

Teollisuuslaitteiden valvontajärjestelmät

ATMEGA328P on suosittu valinta tehtaissa ja muissa teollisuusympäristöissä, joissa koneita on ohjattava automaattisesti.Se toimii kuin pieni aivot, jotka auttavat koneita noudattamaan tiettyjä ohjeita.Esimerkiksi, se voi lukea tietoja antureista, kuten lämpötila -anturista tai liikkeen ilmaisimista, ja tehdä sitten päätöksiä, kuten moottorin kytkemistä tai venttiilin avaamista.Koska siru pystyy käsittelemään monia tulo- ja lähtöliitäntöjä, se voi hallita järjestelmän useita osia kerralla.Se toimii myös hyvin ajastimien kanssa, joten toimia voi tapahtua juuri oikeaan aikaan.Tämä on tärkeää paikoissa, kuten kokoonpanolinjat, joissa koneiden on liikuttava ja lopetettava tarkasti.Se on myös riittävän vahva työskentelemään paikoissa, joissa voi olla paljon sähkömelua tai lämpöä, jotka ovat yleisiä teollisuusasetuksissa.

Moottorin ohjausyksiköt

ATMEGA328P on hieno hallitsemaan moottoreita, joita käytetään monissa nykyaikaisissa koneissa ja laitteissa.Tämä siru voi tehdä työnsä tehdä työn.Se voi hallita kuinka nopeasti moottori pyörii, mihin suuntaan se kääntyy, ja jopa pysäyttää sen sujuvasti.Tämä on mahdollista, koska sirulla on jotain, jota kutsutaan pulssin leveyden modulaatioksi.Ajattele sitä, kuten kevyen himmentimen kääntäminen ylös ja alas todella nopeasti kirkkauden muuttamiseksi.ATMEGA328P käyttää samanlaista ideaa hallitakseen kuinka paljon virtaa menee moottorille.Tämä mahdollistaa tasaisen nopeuden muutokset ja liikkeen paremman hallinnan.Se on keskeinen syy, miksi tämä siru on niin yleinen robottiprojekteissa ja automaattisissa koneissa.

Virranohjaus- ja kytkentätilan virtalähteet (SMPS)

ATMEGA328P: tä käytetään myös sähkövoiman ohjaamiseen laitteiden sisällä.Nykyaikaisessa elektroniikassa on tärkeää hallita virtaa huolellisesti, etenkin laitteissa, jotka käyttävät paristoja tai joiden on oltava energiatehokkaita.Siru voi seurata jännitettä ja virtaa anturien avulla ja säätää sitten kuinka paljon tehoa toimitetaan.Yksi esimerkki on kytkentätilan virtalähteissä (SMP), jotka ovat erikoispiirejä, jotka muuttavat sähköä lomakkeesta toiseen säästäen energiaa.ATMEGA328P auttaa hallitsemaan, kun virta kytkeytyy päälle ja pois päältä, mikä tekee koko prosessista tehokkaamman.Se voi myös tarkistaa ongelmat, kuten ylikuumeneminen tai voimanpiikit ja sammuttaa asiat tarvittaessa vaurioiden estämiseksi.Tämä tekee siitä älykkään valinnan virtaan liittyviin tehtäviin latureissa, LED-kuljettajissa ja akkukäyttöisissä laitteissa.

Signaalin lukeminen ja tietojenkäsittely (analogiset/digitaaliset signaalit)

Toinen hyödyllinen taito ATMEGA328P: lle on ulkomaailman signaalien lukeminen ja käsittely.Monet anturit, kuten lämpötila -anturit, valon anturit ja paineanturit, lähettävät signaaleja jännitteinä.Näitä kutsutaan analogisiksi signaaleiksi.Siru voi lukea nämä sisäänrakennetun ADC: n (analogia-digitaalimuunnin) kautta, joka muuttaa nämä signaalit digitaaliksi arvoiksi, joita mikrokontrolleri voi ymmärtää.Signaalin lukemisen jälkeen ATMEGA328P voi suorittaa yksinkertaisen käsittelyn.Esimerkiksi, jos lämpötila nousee liian korkeaksi, se saattaa kytkeä tuulettimen päälle.Tai jos kevyt anturi havaitsee, että se on pimeässä, se voi kytkeä LEDin päälle.Tämä tekee sirusta täydellisen laitteille, kuten sääasemille, kodin automaatiojärjestelmille ja älykkäille laitteille, joiden on reagoitava ympäristön muutoksiin.

Näyttö- ja käyttöliittymän hallinta

Monet laitteet tarvitsevat tapaa ihmisille nähdä tietoa tai antaa ohjeita.AMEGA328P pystyy käsittelemään molemmat.Se voi näyttää tietoja pienistä näytöistä, kuten merkkien LCD: t, LED -näytöt tai jopa pienet OLED -paneelit.Samalla se voi lukea, mitä käyttäjät tekevät, painikkeita, painikkeita, kääntämällä nuppeja tai napauttamalla kosketuspaneelia.Tämä kyky "puhua" sekä käyttäjälle että koneelle tekee siitä hienon yksinkertaisten ohjauspaneelien ja rajapintojen rakentamiseen.Esimerkiksi digitaalisessa termostaatissa AMEGA328P voi näyttää nykyisen lämpötilan ja antaa käyttäjän muuttaa asetuksia.Se voi myös äänimerkillä tai vilkkuvaloja palautteen antamiseksi.Koska se tukee viestintäprotokollia, kuten I²C, SPI ja UART, se voi helposti muodostaa yhteyden muihin siruihin ja näytöihin.

Kaupallinen sulautettu tuotekehitys

Koska se on edullinen, luotettava eikä käytä paljon voimaa, ATMEGA328P: tä käytetään monissa kaupallisissa tuotteissa.Se sopii hyvin kaikenlaisiin laitteisiin kodin pienistä laitteista tehtaissa käytettyihin työkaluihin.Se pystyy käsittelemään perusohjaustehtäviä tarvitsematta erityisen monimutkaisia ​​osia, mikä auttaa pitämään kustannukset alhaisina.Monet kuten siru, koska se on pieni ja toimii hyvin yksinkertaisissa järjestelmissä.Esimerkiksi Smart Light Switch tai Digital Taser voi olla ATMEGA328P.Se on hyödyllinen myös akkuilla toimivissa tuotteissa, koska se voi mennä lepotilaan energian säästämiseksi.Tämä tekee siitä vahvan valinnan kaikesta älykkäistä kodin laitteista pukeutuneisiin ja työkalujen mittaamiseen.

Pääsiru Arduino Unossa

Jos olet koskaan käyttänyt Arduino UNO -taulua, olet jo työskennellyt ATMEGA328P: n kanssa.Pääpiiri on kaikki lähettämäsi ohjelmat.Arduino teki tästä sirusta erittäin suositun luomalla yksinkertaisen tavan kirjoittaa ja ladata koodia Arduino IDE: n (aloittelijaystävällinen koodausympäristö) avulla.ATMEGA328P on riittävän tehokas käsittelemään projekteja, mutta riittävän yksinkertaiset tulokkaiden ymmärtämiseksi.Verkossa on myös tuhansia ilmaisia ​​kirjastoja ja esimerkkejä, mikä helpottaa tämän sirun käyttämistä moottorien, lukemisen anturien, valaistujen LEDien ja paljon muuta.Sen laaja käyttö koulutuksessa ja prototyyppissä on yksi syy siihen, että siitä on tullut niin tärkeä mikrokontrolleri.

ATMEGA328P MICROCONTROLLER -paketti

AMEGA328P -mikrokontrolleria on saatavana kahdessa erillisessä pakettityypissä, mikä tarjoaa joustavuutta erilaisille suunnitteluvaatimuksille.

Kuva 5. ATMEGA328P TQFP -paketti

Se MA -paketti AMEGA328P: n mikrokontrollerista viittaa 32-johdon ohuen neliön tasaiseen pakkaukseen (TQFP).Tämän paketin rungon koko on 7 mm × 7 mm, rungon paksuus 1,0 mm ja lyijykorkeus 0,5 mm.Se on suunniteltu ohuen profiilin muovinen nelin litteä pakkaus, jonka liidit ulottuvat kaikilta neljiltä sivuilta.TQFP -pakettia käytetään yleisesti sovelluksissa, jotka vaativat helppoa käsittelyä kokoonpanon aikana ja jossa levyllä on tarpeeksi pinta -ala lyijyn jalanjäljen sijoittamiseksi.Sen ohut profiili tekee siitä sopivan tuotteille, joissa korkeus on huomio, kuten pienikokoisten kulutuselektroniikan tai sulautettujen järjestelmien kanssa kotelon rajoituksilla.

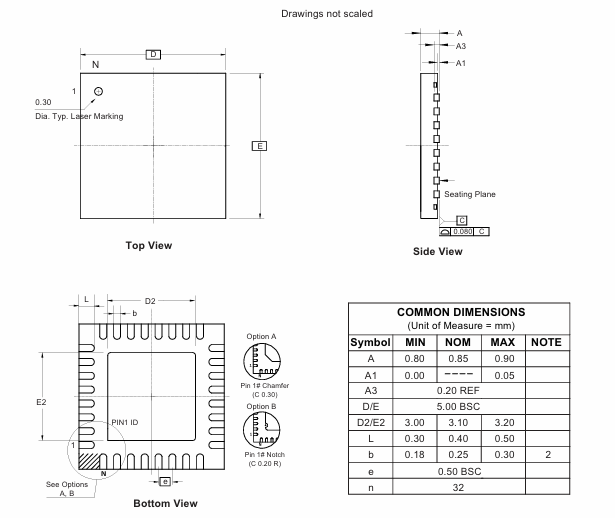

Kuva 6. ATMEGA328P QFN -paketti

Se PN -paketti on AMEGA328P-mikrokontrollerin 32-johdon nelin litteä NO-LEACH (QFN) -versio.Se on pienemmässä muodossa, jonka rungon koko on 5 mm × 5 mm ja sama 0,5 mm: n lyijypiste.Toisin kuin TQFP, QFN -paketissa ei ole ulkonevia johtoja;Sen sijaan siinä on tyynyjä pakkauksen alla olevien juottamisen pakkauksen alla.Tämä malli mahdollistaa pienentyneen jalanjäljen piirilevyssä ja parannetun lämpö- ja sähkösuorituskyvyn.Kompakti koko ja tehokas lämmön hajoaminen tekevät QFN-pakkauksesta, joka sopii hyvin avaruusrajoitettuihin sovelluksiin, kuten puettaviin, IoT-laitteisiin ja korkean tiheyden piirimalleihin.

Johtopäätös

AMEGA328P erottuu sen erinomaisesta prosessoinnin tehokkuudesta, monipuolisista oheislaitteista, alhaisesta tehonkulutuksesta ja kustannustehokkuudesta.Ominaisuuksien, kuten RISC-pohjaisen suorituskyvyn, joustavan I/O-käsittelyn, rikkaiden viestintärajapintojen ja järjestelmän sisäisen ohjelmoinnin tuen kanssa, se jatkaa laajan valikoiman sovelluksia teollisuusautomaatiosta älykkäisiin kuluttajalaitteisiin.Tämä opas korostaa, miksi AMEGA328P on edelleen sulatetun järjestelmän kehittämisen kulmakivi, joka tarjoaa sekä luotettavuuden että sopeutumiskyvyn lukemattomien suunnitteluskenaarioiden välillä.
